作者： 潘恒昌

一 环境

二 编译部署Guest Kernel和rootfs

1. 编译Guest Kernel

1.1安装编译依赖。

yum install ncurses-devel openssl-devel
yum groupinstall "Development Tools"

1.2下载openEuler-24.03-LTS-SP2 Kernel源码。

注：目标版本Kernel源码位于“/usr/src”目录下。

1.3进入“kernel”目录并修改deconfig

具体路径根据yum下载的kernel source版本决定。

cd /usr/src/linux-6.6.0-xxx.oe2403sp2.aarch64/
vim arch/arm64/configs/openeuler_defconfig

确保defconfig下述选项配置为如下值。

CONFIG_NET_9P=y
CONFIG_NET_9P_VIRTIO=y
CONFIG_VIRTIO_BLK=y
CONFIG_SCSI_VIRTIO=y
CONFIG_VIRTIO_NET=y
CONFIG_VIRTIO=y
CONFIG_VIRTIO_PCI_LIB=y
CONFIG_VIRTIO_PCI=y
CONFIG_EXT4_FS=y

修改/block/Kconfig文件。
vim drivers/block/Kconfig

修改tristate“Virtio block driver”为如下。
bool "Virtio block driver"

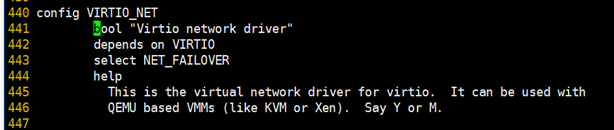

修改drivers/net/Kconfig文件。

修改tristate“Virtio network driver”为如下。
bool "Virtio network driver"

修改drivers/virtio/Kconfig文件。
vim drivers/virtio/Kconfig

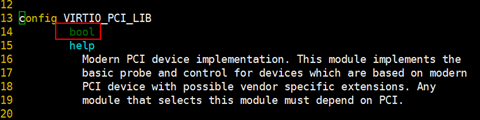

将config VIRTIO_PCI_LIB下的tristate改为bool。
bool "Virtio network driver"

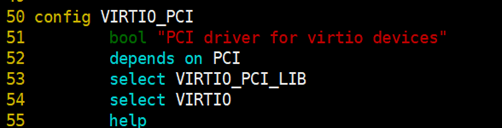

修改tristate“PCI driver for virtio devices”为如下。
bool "PCI driver for virtio devices"

生成.config配置文件。
make openeuler_defconfig

1.4 编译Guest Kernel

其中LOCALVERSION指定了内核版本后缀，影响虚拟机内执行“uname -r”显示的值，需与后文rootfs编译里指定的版本保持一致，也可保持默认空值。

export LOCALVERSION=
make include/config/kernel.release
make -j $(nproc)

编译完成生成的Guest Kernel镜像位于“arch/arm64/boot/Image”路径下。Image文件即机密虚机启动时所需镜像文件。

2. 编译rootfs

mkdir -p /tmp/rootfs/var/lib/rpm
rpm --root /tmp/rootfs/ --initdb

手动下载openEuler发布包，指定在“rootfs”目录中安装，安装完成后，在“rootfs”下会生成etc、usr、var子目录 。
rpm -ivh --nodeps --root /tmp/rootfs/ https://repo.openeuler.org/openEuler-24.03-LTS-SP2/everything/aarch64/Packages/openEuler-release-24.03LTS_SP2-55.oe2403sp2.aarch64.rpm

注意：安装过程中产生报错不影响后续流程，可忽略
error: failed to exec scriptlet interpreter /bin/sh: No such file or directory

安装yum、dnf包管理程序

mkdir /tmp/rootfs/etc/yum.repos.d
curl -o /tmp/rootfs/etc/yum.repos.d/openEuler-24.03-LTS-SP2.repo https://gitee.com/src-openeuler/openEuler-repos/raw/openEuler-24.03-LTS-SP2/generic.repo

下载dnf、yum等安装包
dnf --installroot=/tmp/rootfs/ install -y dnf yum vim net-tools iproute iputils NetworkManager openssh-server passwd hostname ntp

打开“/tmp/rootfs/etc/resolv.conf”，设置DNS，写入以下内容。

nameserver 8.8.8.8
nameserver 114.114.114.114

配置网络，打开ifup-eth0文件。
vi /tmp/rootfs/etc/sysconfig/network-scripts/ifup-eth0

向其中写入以下内容

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=dhcp
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=eth0
UUID=851a6f36-e65c-3a43-8f4a-78fd0fc09dc9
ONBOOT=yes
AUTOCONNECT_PRIORITY=-999
DEVICE=eth0

挂载必要的路径，设置rootfs密码

mount --bind /dev /tmp/rootfs/dev
mount -t proc /proc /tmp/rootfs/proc
mount -t sysfs /sys /tmp/rootfs/sys

进入文件系统
chroot /tmp/rootfs/ /bin/bash

设置root密码
passwd root

取消临时挂载目录。

umount -l /tmp/rootfs/dev
umount -l /tmp/rootfs/proc
umount -l /tmp/rootfs/sys

回到刚刚下载编译的kernel源码，编译内核模块。

cd /usr/src/linux-6.6.0-xxx.oe2403sp2.aarch64/
export LOCALVERSION=
make include/config/kernel.release
make modules -j $(nproc)

安装内核模块到rootfs
make modules_install INSTALL_MOD_PATH=/tmp/rootfs

创建空白镜像文件。
dd if=/dev/zero of=/tmp/rootfs.img bs=1M count=5000

注：其中bs表示块大小，对应的rootfs.img大小为bs*count，即5000MB，用户可根据实际情况自定义容量大小。
创建EXT4类型的文件系统。

cd /tmp
mkfs.ext4 rootfs.img

将之前准备好的文件系统内容拷贝到文件系统镜像中。

mkdir -p rootfs1
mount rootfs.img rootfs1
cp -rfp /tmp/rootfs/* rootfs1/
umount rootfs1

对文件系统映像文件rootfs.img进行自动化的文件系统完整性检查和修复操作，同时最小化文件系统大小。

e2fsck -p -f rootfs.img
resize2fs -M rootfs.img

此时镜像文件rootfs.img制作完毕，将其复制到自定义目录。
cp /tmp/rootfs.img /home/virtcca/

三 kata-shim编译和部署

1. 配置rust编译工具链

安装musl-gcc。
yum install -y musl-gcc

2. 下载编译kata-container

创建并进入工作目录，要求所有代码仓均位于同一目录下。所示路径仅供参考，用户可自行选择。
mkdir -p /home/work && cd /home/work
下载 kata-container CC-0.8.0 版本和其组件代码。

git clone https://github.com/kata-containers/kata-containers.git -b CC-0.8.0
git clone https://github.com/confidential-containers/guest-components.git -b v0.8.0

获取virtcca适配patch。
git clone https://gitee.com/openeuler/virtCCA_sdk.git
应用代码patch。

cd /home/work/kata-containers
git apply ../virtCCA_sdk/confidential_container/kata-container.patch
cd /home/work/guest-components
git apply ../virtCCA_sdk/confidential_container/guest-components.patch

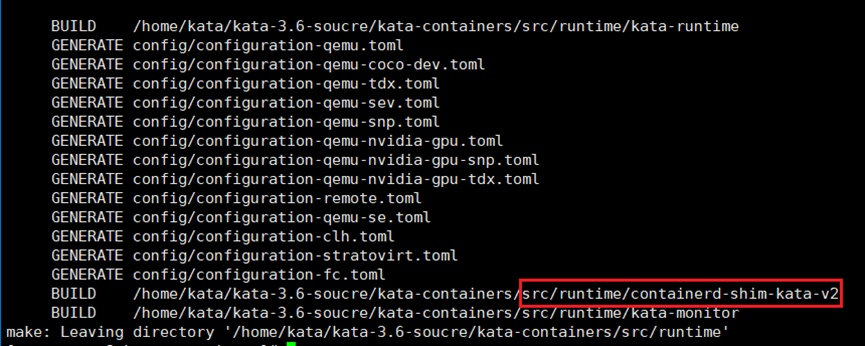

编译 containerd-shim-kata-v2，编译生成的目标文件位于“src/runtime/containerd-shim-kata-v2“下。
make -C src/runtime

ln -snf /home/work/kata-containers/src/runtime/kata-runtime /usr/bin/kata-runtime
ln -snf /home/work/kata-containers/src/runtime/containerd-shim-kata-v2 /usr/bin/containerd-shim-kata-v2

yum install sphinx python3-sphinx_rtd_theme ninja-build libcap-ng-devel libattr-devel glib2-devel numactl-devel libslirp-devel liburing-devel meson.noarch
cd /home/work
git clone https://gitee.com/openeuler/qemu.git -b qemu-8.2.0 --depth=1
cd qemu
git apply ../virtCCA_sdk/confidential_container/qemu.patch
mkdir build && cd build
../configure --target-list=aarch64-softmmu --disable-docs
make -j $(nproc)

mkdir -p /etc/kata-containers

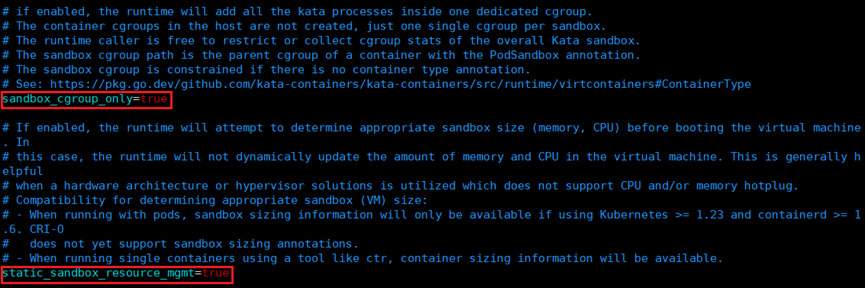

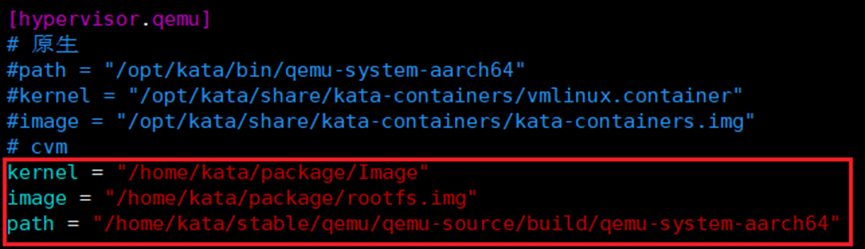

cp /home/work/kata-containers/src/runtime/config/configuration-qemu.toml /etc/kata-containers/configuration.toml



3. rootfs配置kata-agent

拷贝rootfs镜像文件到目标路径。

cd /home/work/kata-containers/tools/osbuilder/rootfs-builder
cp /tmp/rootfs.img ./

将rootfs.img挂载临时目录。

mkdir rootfs
mount rootfs.img rootfs

编译构建出kata-agent systemd默认启动配置

yum install -y lvm2-devel clang clang-devel device-mapper-devel --allowerasing
mkdir $PWD/kata-overlay
SECCOMP=no CFLAGS=-mno-outline-atomics ./rootfs.sh -r "$PWD/kata-overlay"

将kata-overlay下的文件拷贝到rootfs目录下。

cp -rf kata-overlay/etc/systemd/system/basic.target.wants/ rootfs/etc/systemd/system/
cp -rf kata-overlay/etc/systemd/system/kata-containers.target.wants rootfs/etc/systemd/system/
cp -rf kata-overlay/usr/lib/systemd/system/* rootfs/usr/lib/systemd/system/
cp -rf kata-overlay/usr/bin/kata-agent rootfs/usr/bin

取消挂载的目录。
umount rootfs

4. 部署containerd

下载CoCo社区提供的containerd 1.6.8.2版本。
wget https://github.com/confidential-containers/containerd/releases/download/v1.6.8.2/containerd-1.6.8.2-linux-arm64.tar.gz
解压获取可执行文件。
tar -xvf containerd-1.6.8.2-linux-arm64.tar.gz
拷贝可执行文件到“/usr/local/bin“目录下。
cp bin/* /usr/local/bin
安装runc。
yum install runc -y
生成containerd配置文件。

mkdir /etc/containerd/
containerd config default > /etc/containerd/config.toml

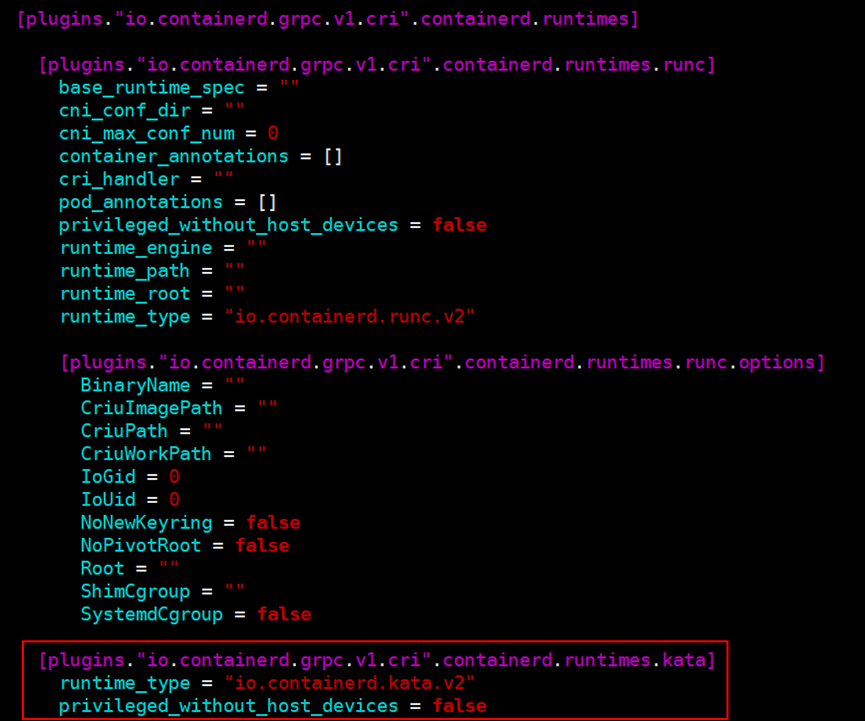

在配置文件中新增如下字段。

[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.kata]
runtime_type = "io.containerd.kata.v2"
privileged_without_host_devices = false

安装containerd.service。

wget raw.githubusercontent.com/confidential-containers/containerd/v1.6.8.2/containerd.service
cp ./containerd.service /usr/lib/systemd/system/

启动containerd。

systemctl daemon-reload
systemctl start containerd
systemctl enable containerd

使用containerd命令行工具ctr拉取镜像。
ctr image pull docker.io/library/busybox:latest
指定kata运行时运行基于virtcca机密虚机的机密容器。
ctr run --runtime "io.containerd.kata.v2" --rm -t docker.io/library/busybox:latest test-kata /bin/sh
