作者 | 雷世龙

一、介绍

在对应用进行性能优化的场景下，用户往往需要对应用的热点函数进行识别，基于占比最高的热点函数所在的位置去做对应的优化，来带来最大的性能提升。但业界现有的工具往往只能识别进程处于on cpu态的热点（比如perf），而如果应用的性能瓶颈在off cpu上，针对on cpu的热点去进行优化，往往无法带来性能提升，需要采用专门的off cpu采集工具去进行分析，此时又缺乏on cpu的数据，无法直接分析性能优化的效果，且一些off cpu工具只能给出程序处于off cpu的时间占比，没有对应的调用栈无法获知进程陷入off cpu的原因，比如bcc工具集中的offtime工具。

libkperf的IO和计算热点混合采样(Blocked Sample)能力可以同时对进程的on cpu和off cpu数据进行采集，且通过采集的调用栈可以获知进程进入off cpu的原因，从而可以进行针对性的性能优化。

二、工具使用

libkperf库的编译安装可以参考：https://gitee.com/openeuler/libkperf

git clone --recurse-submodules https://gitee.com/openeuler/libkperf.git
cd libkperf
bash build.sh

blockedSample能力详细使用教程：https://gitee.com/openeuler/libkperf/blob/master/docs/Details_Usage.md

三、案例

1、样例程序构造

任务设计：每个任务都会先进行一定量的on cpu工作（通过大量浮点运算模拟CPU密集型计算），然后进入off cpu阶段，通过向一个全局的共享文件写入大量的数据。并且该文件写入操作由一个全局互斥锁保护，因而会产生严重的锁竞争，来模拟实际应用中可能遇到的同步IO阻塞。接着，再进行少量计算，模拟进入on cpu的计算任务。

多线程设计：设计一个简单的线程池来模拟实际应用中的多线程执行。线程池内部有一个任务队列，多个worker线程不断从队列中取出任务执行。

支持可配置关键参数说明：

• numThreads: 工作线程数（默认为4）

• tasksPerThread：每个线程需要处理的任务数（默认为50）

• cpuIterations：on-CPU计算迭代次数（默认为100000）

• ioDataSize：单次IO写入数据字符数（默认为5000）

• ioWrites：单任务IO操作次数（默认为3000）

• ioMode：提供三种工作模式

  •     global模式（基线）：使用全局互斥锁保护同一个文件写入，容易出现锁竞争。

  •     split模式：每个线程使用线程局部的输出文件，将全局锁竞争降至最低，优化程序性能。

  •     async模式：每个任务采用异步io进行优化，并采用批量写的方式，优化锁竞争，来提升性能。

• onCpuMode：提供两种工作模式

  •     inefficient模式（基线）：大量浮点计算模拟CPU密集型计算任务。

  •     efficient模式：采用整数替代浮点数运算，优化on cpu的计算效率。

用例的流程图：

2、实验验证分析

编译参考进程示例：

g++ -g -o blocked_sample_case blocked_sample_case.cpp -lpthread

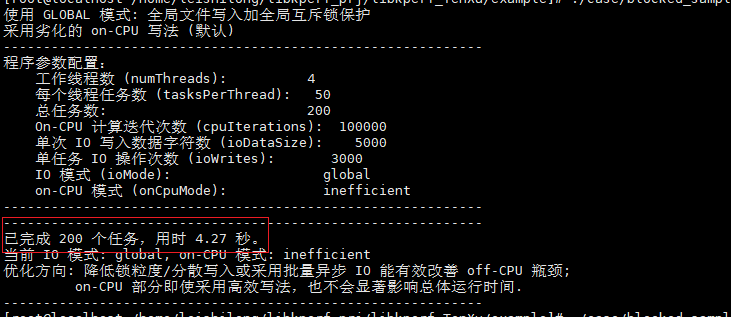

采用默认参数执行目标进程输出：

采用perf record分析此进程的热点，输出结果如下：

由热点分布可知，此时主要的热点在on cpu上，对on cpu进行优化：

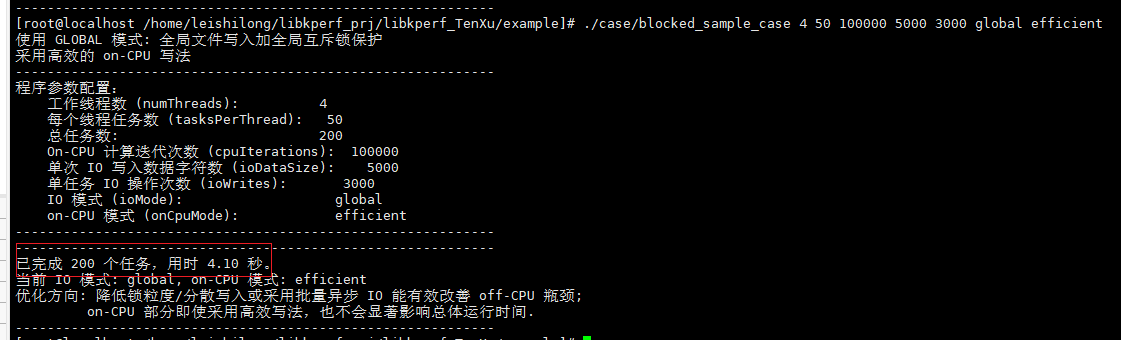

./case/blocked_sample_case 4 50 100000 5000 3000 global efficient

如果直接根据perf record识别出的热点，发现采用更高效的写法，性能的优化不是很明显，都有可能是程序的波动，这会造成错误的优化方向。

如果使用libkperf的blockedSample去采集：

LD_LIBRARY_PATH=../output/lib/ ./pmu_hotspot 5 1 1 ./case/blocked_sample_case

绘制的热点函数分布图：

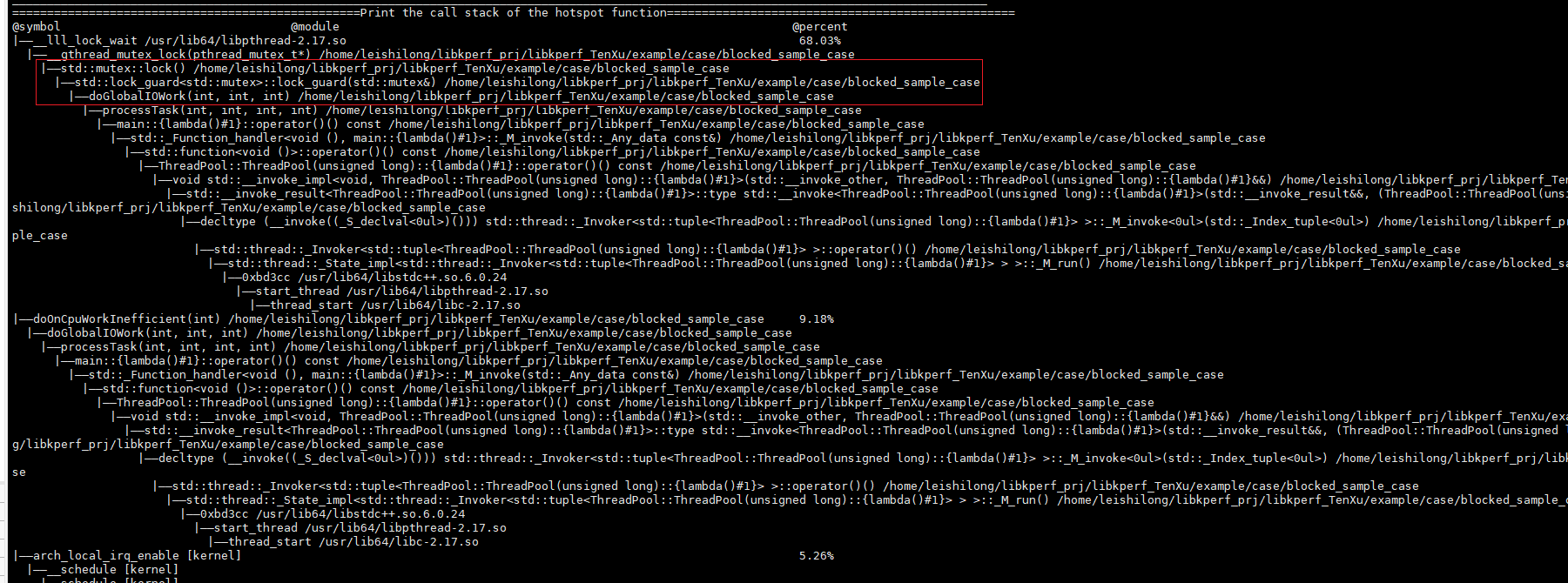

打印的调用栈：

根据此时的热点计算和对应的调用分析可以准确的识别，当前样例程序的真实热点是由于锁竞争造成的，且占据程序运行时间高达68%，因此，如果去优化IO的写法可以带来极大的性能提升。

改写验证，将IO操作改成split模式运行用例：

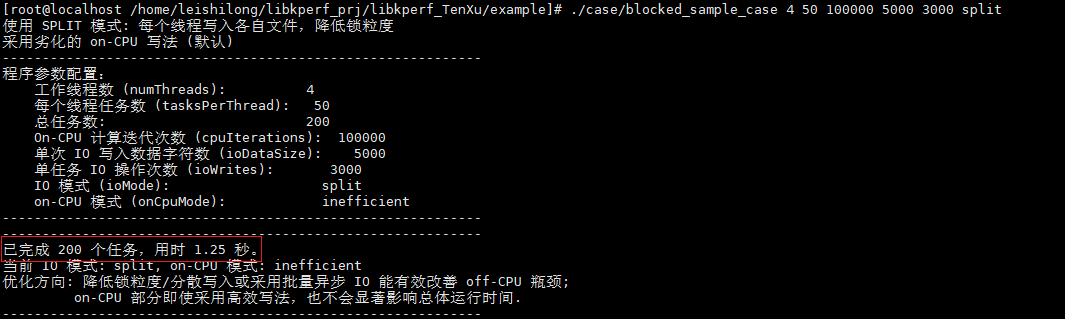

./case/blocked_sample_case 4 50 100000 5000 3000 split

从结果来看，改进IO操作的写法可以带来极大的性能提升。

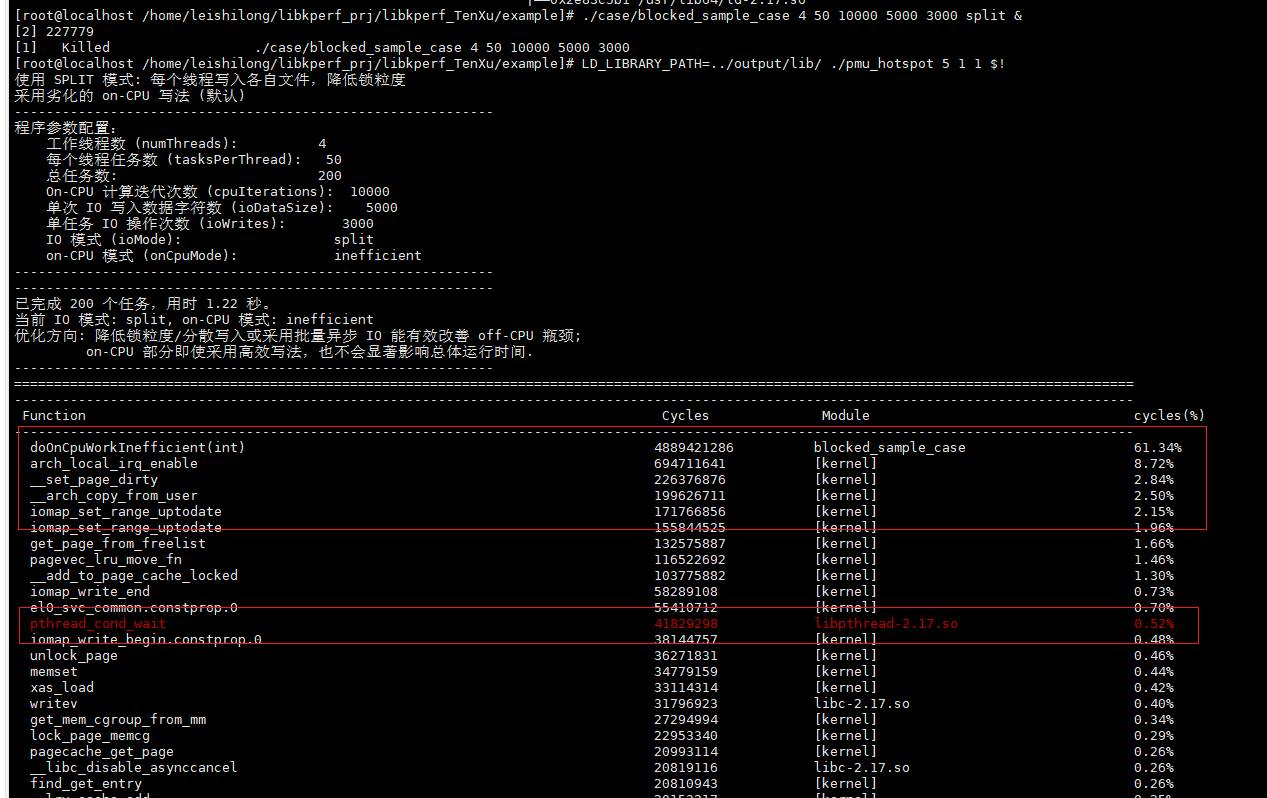

再次采集此时的热点：

可以发现标红的由于off cpu的热点出现了极大的下降，说明上述优化锁竞争的方法有效性。

如果采用异步IO的方法来对采集进行优化。

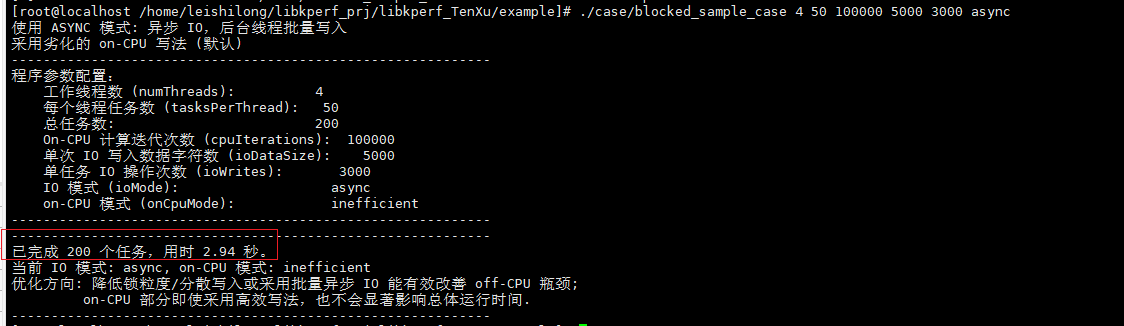

 ./case/blocked_sample_case 4 50 100000 5000 3000 async

此方案也可以带来性能优化，但是优化效果没有split方案高。

从采集的调用栈的热点分析可知，此方案的优化还存在较高的条件变量竞争问题，因此，性能优化效果相比split改进方案更差一点。

3、实验结论与作用

• 准确识别应用热点瓶颈：

  采用blockedSample的热点分析可以帮助用户更加准确的定位当前应用的热点，识别正确的优化方向。比如用例通过优化off cpu的代码可以更好的带来性能提升，而on cpu的优化性能提升较低。

• 对比不同优化方案的提升效果：

  采用blockedSample的热点分析也可以用于对比不同优化方案带来效果差异的原因。比如用例中两种改写全局锁竞争的方案，采用线程局部输出（split模式）比异步IO的效果更好。

• 对比分析

  两者的热点函数图可知在异步IO方案下，还存在大量的条件变量竞争的问题，且占比最高，说明优化效果低一些；而split方案下处于off cpu的条目已经不是最高热点了，基本消除了锁竞争的问题，效果更好。

4、附录

/*
  * 优化说明：
  *
  * 本程序构造了一个多线程任务，每个任务包含三个阶段：
  *
  *   1. on-CPU 运算：
  *     提供两种模式：
  *     - inefficient ：使用大量浮点运算模拟低效计算（默认）。
  *     - efficient ：采用整数替代浮点数运行，优化计算效率（尽管更高效，但整体时间变化不大，
  *       因为 off-CPU 阶段（同步 IO）才是主导瓶颈）。
  *
  *   2. IO 操作阶段：
  *     提供三种模式：
  *       - global : 全局锁保护写入单一文件（基线）。
  *       - split : 每个线程写到自己的文件（降低锁竞争）。
  *       - async : 异步 IO，将数据入队，由后台线程批量写入（前一版本未批量导致性能反而较差）。
  *
  *   3. 补充少量 on-CPU 运算。
  *
  * 使用方法（命令行参数顺序）：
  *   [numThreads] [tasksPerThread] [cpuIterations] [ioDataSize] [ioWrites] [ioMode] [onCpuMode]
  *
  * 示例（你给定的测试参数，加上 onCpuMode 参数）：
  *   ./blocked_sample_io 4 50 100000 5000 3000 global inefficient
  *
  * 其中：
  *   ioMode：global|split|async
  *   onCpuMode：inefficient（劣化写法） 或 efficient（高效写法）
  *
  * 注意：如果用户尝试用高效 on-CPU 写法优化 CPU 计算部分，整体运行时间几乎不变，
  *       证明瓶颈主要在 off-CPU 部分（同步 IO 和锁竞争）。
  */

 #include <iostream>
 #include <fstream>
 #include <sstream>
 #include <thread>
 #include <mutex>
 #include <condition_variable>
 #include <queue>
 #include <vector>
 #include <functional>
 #include <chrono>
 #include <atomic>
 #include <cstdlib>
 #include <cstring>
 #include <iomanip>
 #include <string>
 #include <cmath>     // 用于 std::pow

 using namespace std;
 using namespace std::chrono;

// 定义 IO 模式枚举
 enum class IOMode { GLOBAL, SPLIT, ASYNC };
 IOMode currentIOMode = IOMode::GLOBAL; // 默认 IO 模式

 //-------------------------------------------------------------
 // on-CPU 模拟部分：两种计算方式的实现
 //-------------------------------------------------------------

 // 劣化的 CPU 工作：大量循环计算，防止编译器优化
 void doOnCpuWorkInefficient(int iterations) {
     volatile double dummy = 1.0;
     for (int i = 0; i < iterations; i++) {
         dummy = dummy * 1.000001 + 0.000001;
    }
    (void)dummy;
 }

 // 高效的 CPU 工作：利用整数模拟小数优化计算
 void doOnCpuWorkEfficient(int iterations) {
     long long dummy = 1000000; // 用整数模拟小数，假设精度为 1e-6
     for (int i = 0; i < iterations; i++) {
         dummy = dummy * 1000001 / 1000000 + 1;
    }
    (void)dummy;
 }

// 全局标志，决定使用哪种 on-CPU 计算方式（默认劣化写法）
 bool efficientOnCpu = false;

 // 封装后的 on-CPU 工作接口，根据 efficientOnCpu 调用对应实现
 void doOnCpuWork(int iterations) {
     if (efficientOnCpu)
         doOnCpuWorkEfficient(iterations);
     else
         doOnCpuWorkInefficient(iterations);
 }

 //-------------------------------------------------------------
 // GLOBAL 模式下的全局文件与互斥锁
 //-------------------------------------------------------------
 mutex globalFileMutex;
 ofstream globalSyncFile;  // 全局文件

//-------------------------------------------------------------
 // 异步 IO 管理器（优化版）：采用批量写入减少 flush 次数
 //-------------------------------------------------------------
 class AsyncIOManager {
 private:
     queue<string> msgQueue;
     mutex mtx;
     condition_variable cv;
     atomic<bool> stop;
     thread worker;
     ofstream outFile;
     const size_t batchSize; // 每次批量写入的消息数量
 public:
     AsyncIOManager(const string& filename, size_t batchSize = 50)
      : stop(false), batchSize(batchSize)
    {
         outFile.open(filename, ios::out | ios::trunc);
         if (!outFile.is_open()){
             cerr << "无法打开文件: " << filename << endl;
        }
         worker = thread([this]() { this->process(); });
    }
     ~AsyncIOManager(){
        {
             lock_guard<mutex> lock(mtx);
             stop = true;
        }
         cv.notify_one();
         if(worker.joinable()){
             worker.join();
        }
         if(outFile.is_open()){
             outFile.close();
        }
    }
     // 将待写消息推入队列
     void push(const string &msg) {
          {
              lock_guard<mutex> lock(mtx);
              msgQueue.push(msg);
          }
          cv.notify_one();
    }

private:
     // 后台线程批量处理写入操作
     void process() {
          while (true) {
              vector<string> localBatch;
              {
                  unique_lock<mutex> lock(mtx);
                  cv.wait(lock, [this]() { return stop || !msgQueue.empty(); });
                  while (!msgQueue.empty() && localBatch.size() < batchSize) {
                      localBatch.push_back(msgQueue.front());
                      msgQueue.pop();
                  }
                  if (stop && localBatch.empty()) {
                      break;
                  }
              }
              // 批量合并写入后 flush
              if (outFile.is_open()) {
                  string batchStr;
                  for (const auto &msg : localBatch) {
                      batchStr.append(msg);
                  }
                  outFile << batchStr;
                  outFile.flush();
              }
          }
    }
 };

 AsyncIOManager *asyncIO = nullptr;  // 全局异步 IO 管理器指针


//-------------------------------------------------------------
 // 线程池：管理工作线程及任务队列
 //-------------------------------------------------------------
 class ThreadPool {
 public:
     ThreadPool(size_t threads);
     ~ThreadPool();
     void enqueue(function<void()> task);
     void wait();
 private:
     vector<thread> workers;
     queue<function<void()>> tasks;
     mutex queue_mutex;
     condition_variable condition;
     atomic<bool> stop;
     atomic<int> active_tasks;
     condition_variable cv_finished;
 };

 ThreadPool::ThreadPool(size_t threads) : stop(false), active_tasks(0) {
     for (size_t i = 0; i < threads; i++) {
         workers.emplace_back([this, i]() {
             while (true) {
                 function<void()> task;
                {
                     unique_lock<mutex> lock(this->queue_mutex);
                     this->condition.wait(lock, [this]() {
                         return this->stop.load() || !this->tasks.empty();
                    });
                     if (this->stop.load() && this->tasks.empty())
                         return;
                     task = move(this->tasks.front());
                     this->tasks.pop();
                     active_tasks++;
                }
                 task();
                {
                     lock_guard<mutex> lock(this->queue_mutex);
                     active_tasks--;
                     if (tasks.empty() && active_tasks == 0) {
                         cv_finished.notify_all();
                    }
                }
            }
        });
    }
 }

 ThreadPool::~ThreadPool() {
    {
         lock_guard<mutex> lock(queue_mutex);
         stop.store(true);
    }
     condition.notify_all();
     for (thread &worker : workers) {
         if (worker.joinable())
             worker.join();
    }
 }

 void ThreadPool::enqueue(function<void()> task) {
    {
         lock_guard<mutex> lock(queue_mutex);
         tasks.push(move(task));
    }
     condition.notify_one();
 }

 void ThreadPool::wait() {
     unique_lock<mutex> lock(queue_mutex);
     cv_finished.wait(lock, [this]() {
         return tasks.empty() && active_tasks == 0;
    });
 }

//-------------------------------------------------------------
 // 辅助函数：打印分隔线和参数说明
 //-------------------------------------------------------------
 void printDivider() {
     cout << string(60, '-') << endl;
 }

 void printUsage(const char* programName) {
     cout << "Usage: " << programName << " [numThreads] [tasksPerThread] [cpuIterations] [ioDataSize] [ioWrites] [ioMode] [onCpuMode]" << endl;
     cout << "   numThreads:     工作线程数 (默认值：4)" << endl;
     cout << "   tasksPerThread: 每个线程任务数 (默认值：50)" << endl;
     cout << "   cpuIterations:   on-CPU 计算迭代次数 (默认值：100000)" << endl;
     cout << "   ioDataSize:     每次同步 IO 写入的数据字符数 (默认值：5000)" << endl;
     cout << "   ioWrites:       同一任务中进行 IO 操作次数 (默认值：3000)" << endl;
     cout << "   ioMode:         IO 模式，可选值：global, split, async (默认：global)" << endl;
     cout << "   onCpuMode:       on-CPU 模式，可选值：inefficient, efficient (默认：inefficient)" << endl;
 }

 //-------------------------------------------------------------
 // GLOBAL 模式下的 IO 操作：全局锁写入同一文件
 //-------------------------------------------------------------
 void doGlobalIOWork(int taskId, int ioDataSize, int ioWrites) {
     stringstream ss;
     ss << "Task " << taskId << " data: ";
     for (int i = 0; i < ioDataSize; i++) {
         ss << "X";
    }
     ss << "\n";
     string data = ss.str();
     for (int i = 0; i < ioWrites; i++) {
        {
             lock_guard<mutex> lock(globalFileMutex);
             if (globalSyncFile.is_open()) {
                 globalSyncFile << data;
                 globalSyncFile.flush();
            }
        }
         doOnCpuWork(1000);
    }
 }

 //-------------------------------------------------------------
 // SPLIT 模式下的 IO 操作：每个线程写入各自文件
 //-------------------------------------------------------------
 void doSplitIOWork(int taskId, int ioDataSize, int ioWrites) {
     stringstream ss;
     ss << "Task " << taskId << " data: ";
     for (int i = 0; i < ioDataSize; i++) {
         ss << "X";
    }
     ss << "\n";
     string data = ss.str();
     static thread_local ofstream localFile;
     static thread_local bool initialized = false;
     if (!initialized) {
         auto tid = this_thread::get_id();
         hash<thread::id> hasher;
         size_t id_hash = hasher(tid);
         string filename = "split_output_" + to_string(id_hash) + ".txt";
         localFile.open(filename, ios::out | ios::trunc);
         if (!localFile.is_open()) {
             cerr << "无法打开文件: " << filename << endl;
        }
         initialized = true;
    }
     for (int i = 0; i < ioWrites; i++) {
         localFile << data;
         localFile.flush();
         doOnCpuWork(1000);
    }
 }

//-------------------------------------------------------------
 // ASYNC 模式下的 IO 操作：将数据推入异步队列
 //-------------------------------------------------------------
 void doAsyncIOWork(int taskId, int ioDataSize, int ioWrites) {
     stringstream ss;
     ss << "Task " << taskId << " data: ";
     for (int i = 0; i < ioDataSize; i++) {
         ss << "X";
    }
     ss << "\n";
     string data = ss.str();
     for (int i = 0; i < ioWrites; i++) {
         if (asyncIO) {
             asyncIO->push(data);
        }
         doOnCpuWork(1000);
    }
 }

 //-------------------------------------------------------------
 // 每个任务的处理过程：on-CPU 计算 -> IO 操作 -> 补充少量 on-CPU 计算
 //-------------------------------------------------------------
 void processTask(int taskId, int cpuIterations, int ioDataSize, int ioWrites) {
     // 第一阶段：on-CPU 运算（根据 onCpuMode 选择实现）
     doOnCpuWork(cpuIterations);

     // 第二阶段：IO 操作，根据当前 IO 模式选择执行方式
     if (currentIOMode == IOMode::GLOBAL) {
         doGlobalIOWork(taskId, ioDataSize, ioWrites);
    } else if (currentIOMode == IOMode::SPLIT) {
         doSplitIOWork(taskId, ioDataSize, ioWrites);
    } else if (currentIOMode == IOMode::ASYNC) {
         doAsyncIOWork(taskId, ioDataSize, ioWrites);
    }

     // 第三阶段：额外少量 on-CPU 运算
     doOnCpuWork(cpuIterations / 10);
 }

 //-------------------------------------------------------------
 // main 函数：解析参数、初始化 IO & on-CPU 模式、启动线程池并统计耗时
 //-------------------------------------------------------------
 int main(int argc, char* argv[]) {
     // 默认参数
     int numThreads    = 4;
     int tasksPerThread = 50;
     int cpuIterations  = 100000;
     int ioDataSize     = 5000;
     int ioWrites       = 3000;
     string ioModeStr   = "global";       // 默认 IO 模式
     string onCpuModeStr = "inefficient";  // 默认 on-CPU 模式

     // 参数检查及帮助信息
     if (argc > 1) {
         if (strcmp(argv[1], "--help") == 0 || strcmp(argv[1], "-h") == 0) {
             printUsage(argv[0]);
             return 0;
        }
    }
     if (argc > 1) { numThreads = atoi(argv[1]); }
     if (argc > 2) { tasksPerThread = atoi(argv[2]); }
     if (argc > 3) { cpuIterations = atoi(argv[3]); }
     if (argc > 4) { ioDataSize = atoi(argv[4]); }
     if (argc > 5) { ioWrites = atoi(argv[5]); }
     if (argc > 6) { ioModeStr = argv[6]; }
     if (argc > 7) { onCpuModeStr = argv[7]; }

     // 根据 ioMode 参数决定当前 IO 模式
     if (ioModeStr == "global") {
         currentIOMode = IOMode::GLOBAL;
         cout << "使用 GLOBAL 模式: 全局文件写入加全局互斥锁保护" << endl;
    } else if (ioModeStr == "split") {
         currentIOMode = IOMode::SPLIT;
         cout << "使用 SPLIT 模式: 每个线程写入各自文件，降低锁粒度" << endl;
    } else if (ioModeStr == "async") {
         currentIOMode = IOMode::ASYNC;
         cout << "使用 ASYNC 模式: 异步 IO，后台线程批量写入" << endl;
    } else {
         cout << "未知 IO 模式，默认使用 GLOBAL 模式" << endl;
         currentIOMode = IOMode::GLOBAL;
    }

     // 根据 onCpuMode 参数决定 on-CPU 模式
     if (onCpuModeStr == "efficient") {
         efficientOnCpu = true;
         cout << "采用高效的 on-CPU 写法" << endl;
    } else {
         efficientOnCpu = false;
         cout << "采用劣化的 on-CPU 写法 (默认)" << endl;
    }

     int totalTasks = numThreads * tasksPerThread;

     printDivider();
     cout << "程序参数配置：" << endl;
     cout << "   工作线程数 (numThreads):         " << numThreads << endl;
     cout << "   每个线程任务数 (tasksPerThread):   " << tasksPerThread << endl;
     cout << "   总任务数:                         " << totalTasks << endl;
     cout << "   On-CPU 计算迭代次数 (cpuIterations): " << cpuIterations << endl;
     cout << "   单次 IO 写入数据字符数 (ioDataSize):   " << ioDataSize << endl;
     cout << "   单任务 IO 操作次数 (ioWrites):       " << ioWrites << endl;
     cout << "   IO 模式 (ioMode):                   " << ioModeStr << endl;
     cout << "   on-CPU 模式 (onCpuMode):           " << onCpuModeStr << endl;
     printDivider();

     // 根据 IO 模式进行必要初始化
     if (currentIOMode == IOMode::GLOBAL) {
         globalSyncFile.open("global_output.txt", ios::out | ios::trunc);
         if (!globalSyncFile.is_open()){
             cerr << "无法打开 global_output.txt 文件，请检查权限或路径。" << endl;
             return 1;
        }
    } else if (currentIOMode == IOMode::ASYNC) {
         asyncIO = new AsyncIOManager("async_output.txt", 50);
    }

     // 创建线程池、分发任务并测量总耗时
     ThreadPool pool(numThreads);
     auto startTime = high_resolution_clock::now();
     for (int i = 0; i < totalTasks; i++) {
         pool.enqueue([=]() {
             processTask(i, cpuIterations, ioDataSize, ioWrites);
        });
    }
     pool.wait();
     auto endTime = high_resolution_clock::now();
     duration<double> elapsed = endTime - startTime;

     // 清理资源
     if (currentIOMode == IOMode::GLOBAL) {
         globalSyncFile.close();
    } else if (currentIOMode == IOMode::ASYNC) {
         delete asyncIO;
         asyncIO = nullptr;
    }

     printDivider();
     cout << "已完成 " << totalTasks << " 个任务，用时 "
          << fixed << setprecision(2) << elapsed.count() << " 秒。" << endl;
     cout << "当前 IO 模式: " << ioModeStr << ", on-CPU 模式: " << onCpuModeStr << endl;
     cout << "优化方向: 降低锁粒度/分散写入或采用批量异步 IO 能有效改善 off-CPU 瓶颈;" << endl;
     cout << "         on-CPU 部分即使采用高效写法，也不会显著影响总体运行时间." << endl;
     printDivider();

     return 0;
 }
