CX4网卡配置问题导致DPDK无法运行

CX4网卡配置问题导致DPDK无法运行

DPDK

发表于 2025/10/21

0

1、环境信息

硬件信息

表1 硬件信息对比

环境

基准环境

对比环境

服务器型号

TaiShan 200 2280

TaiShan 200 2280

CPU型号

Kunpeng 920

Kunpeng 920-5250

内存

NA

12*32G 2933MHz

网卡型号

1*CX4网卡

2*CX4网卡

操作系统及软件信息

基准环境和对比环境的软件配置相同。

表1 软件信息对比

操作系统版本

openEuler 20.03 LTS-SP1

内核版本

4.19.90-2109.1.0.0108.oe1.aarch64

编译器版本

GCC-7.3.0

DPDK版本

DPDK-18.11.11

网卡驱动版本

升级前5.0-0，升级后5.4-3.6.8

网卡固件版本

14.28.1300

2、组网方式

版本测试都有两台设备对接，其中一端启动testpmd环回，另一端使用pktgen发包测试。

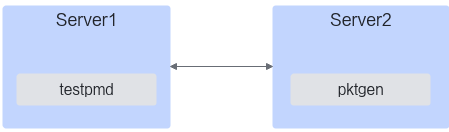

图1 组网方式

3、环境部署

DPDK测试需要依赖一些库文件和相关命令，可使用如下方法进行安装：

可使用系统镜像ISO配置本地源，也可以通过网络或VPN配置官方yum源。

  1. 上传操作系统镜像ISO到/home下。

    优先选用everything版本镜像，包含软件包相对较多。

  2. 挂载镜像。

    mkdir /home/localrepo
    mount /home/ openEuler-20.03-LTS-SP1-everything-aarch64-dvd.iso /home/localrepo

  3. 配置yum.repo文件。

    mv /etc/yum.repos.d /etc/yum.repos.d-bak
    mkdir /etc/yum.repos.d
    vim /etc/yum.repos.d/local.repo

    写入如下配置并保存退出。

    [localrepo]
    name=localrepo
    baseurl=file:///home/localrepo
    gpgcheck=0
    enabled=1

  4. 刷新yum源缓存。

    yum clean && yum makecache

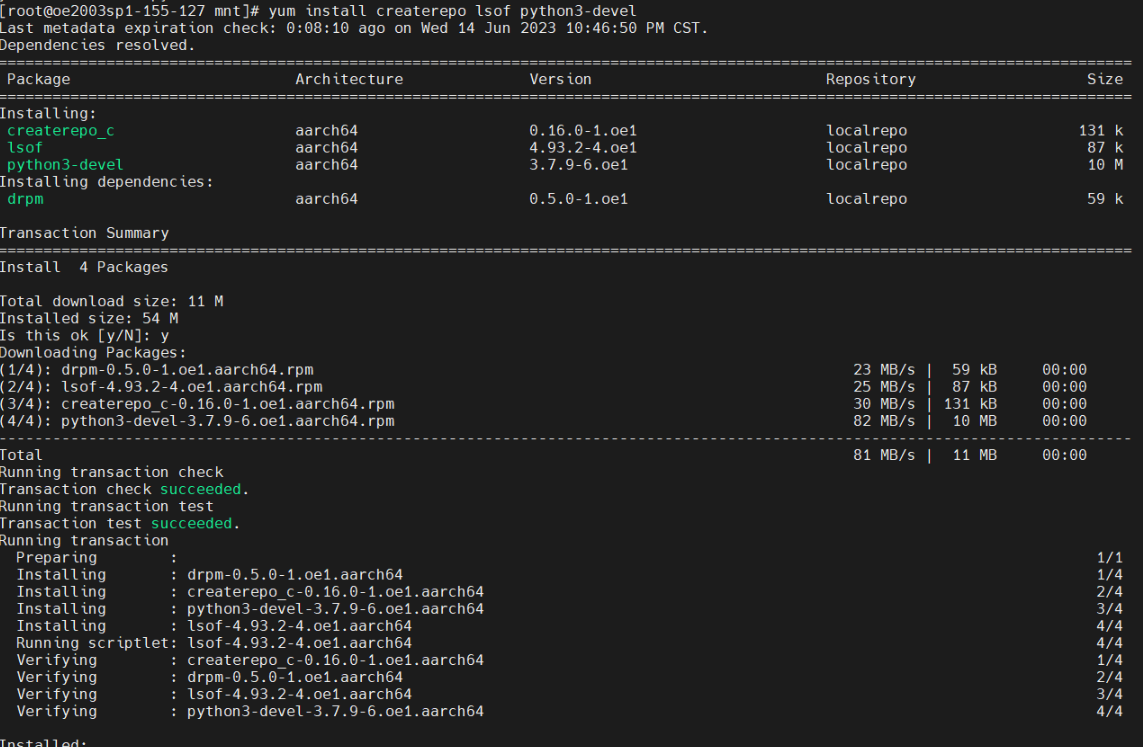

  5. 安装依赖库。

    yum install -y gcc gcc-c++ rdma-core rdma-core-devel libnl3-devel numactl numactl-devel libpcap-devel readline-devel libnml-devel

4、编译DPDK
官方下载页面：http://core.dpdk.org/download/
下载源码。
从官网下载DPDK-18.11.11源码。
wget http://fast.dpdk.org/rel/dpdk-18.11.11.tar.xz
解压并进入源码目录。
tar -xf dpdk-18.11.11.tar.x

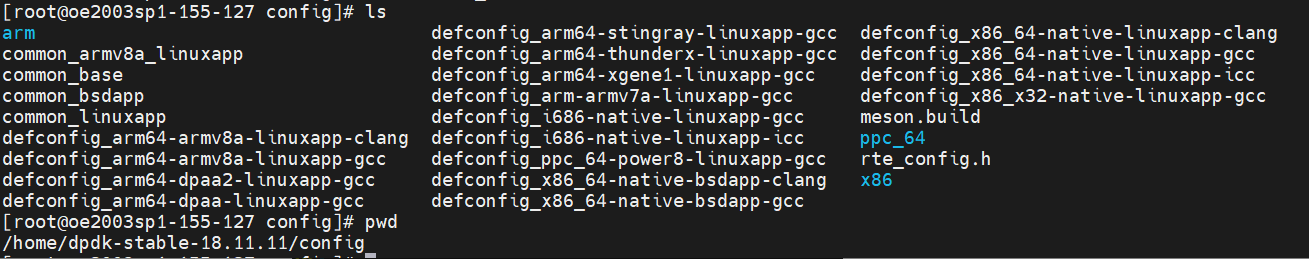

cd dpdk-stable-18.11.11/config/ && ls

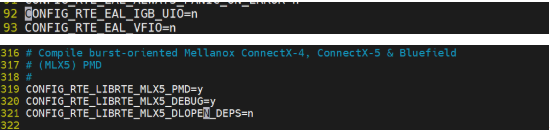

修改common_base文件。
开启IGB_UIO、VFIO驱动选项和CX4网卡驱动选项（修改为y），保存配置文件。
vim common_base

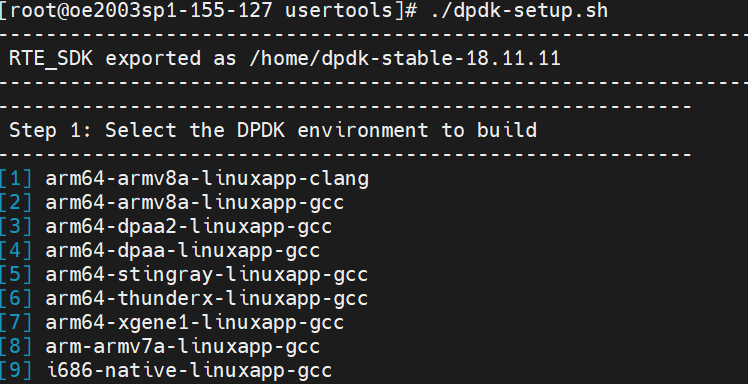

进入usertools文件夹，运行dpdk-setup.sh脚本。
cd ../usertools
./ dpdk-setup.sh
Kunpeng920处理器是arm64-armv8a芯片架构，采用gcc编译器安装。输入选项“2”，然后开始编译。

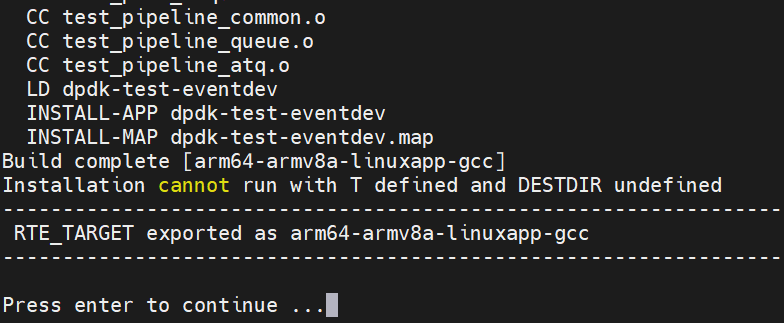

等待编译完成。

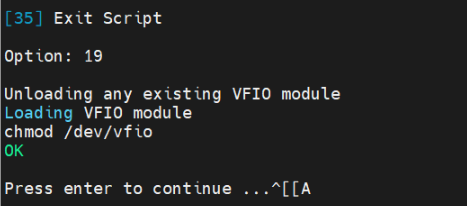

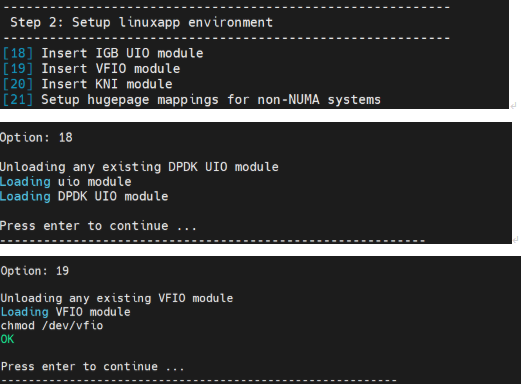

使能IGB_UIO、VFIO驱动，输入选项“18”“19”。
最后输入“35”退出。

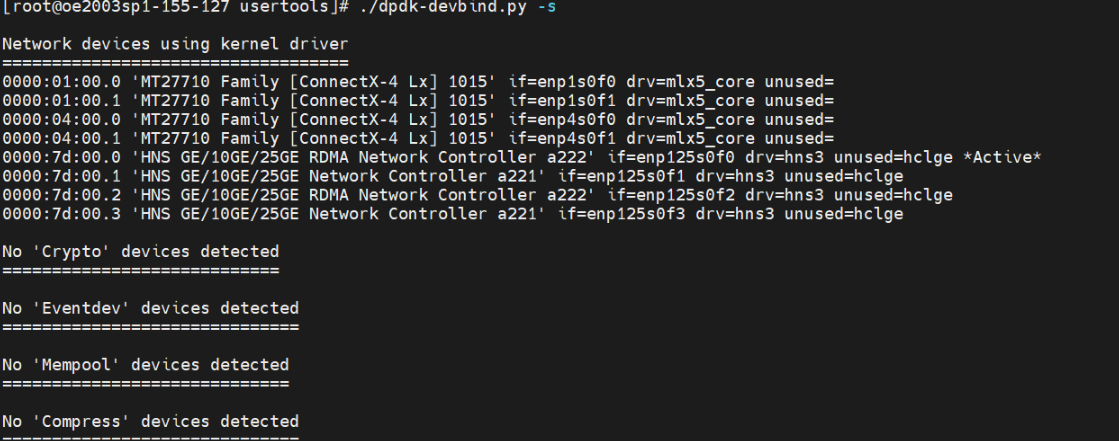

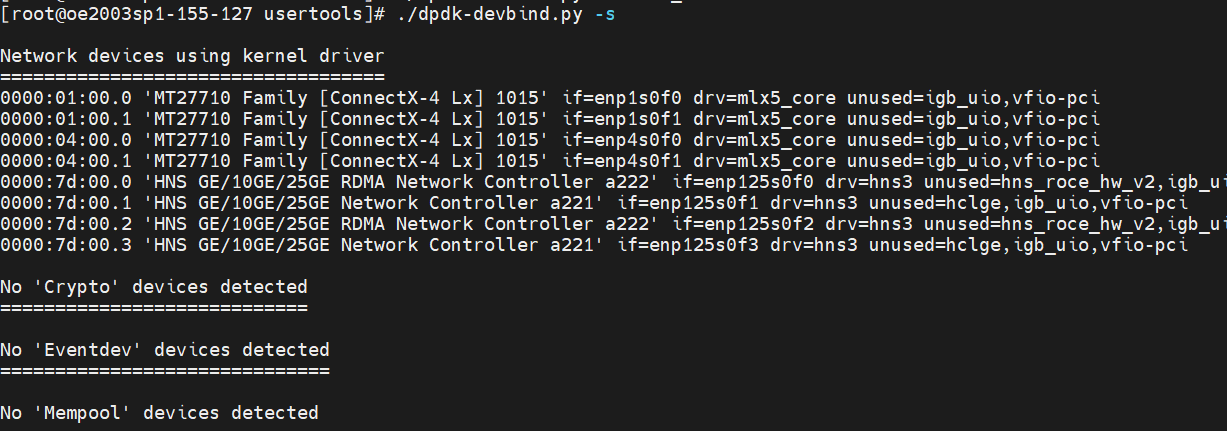

查看网卡信息。
./dpdk-devbind.py -s

5、问题分析
5.1问题现象及复现

问题现象

编译安装DPDK后，用DPDK自带的helloworld示例程序测试，用于验证DPDK环境是否正常。

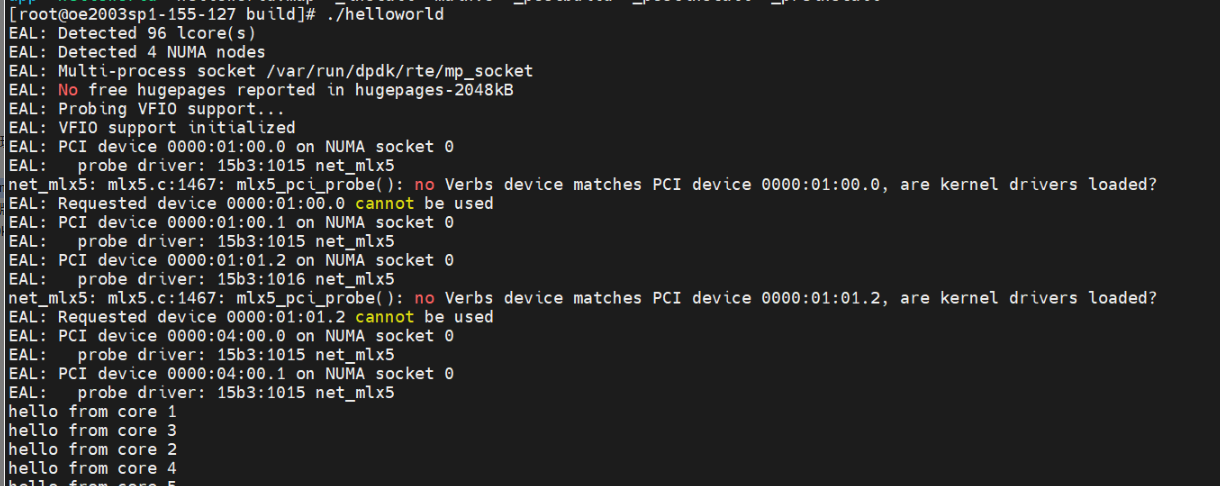

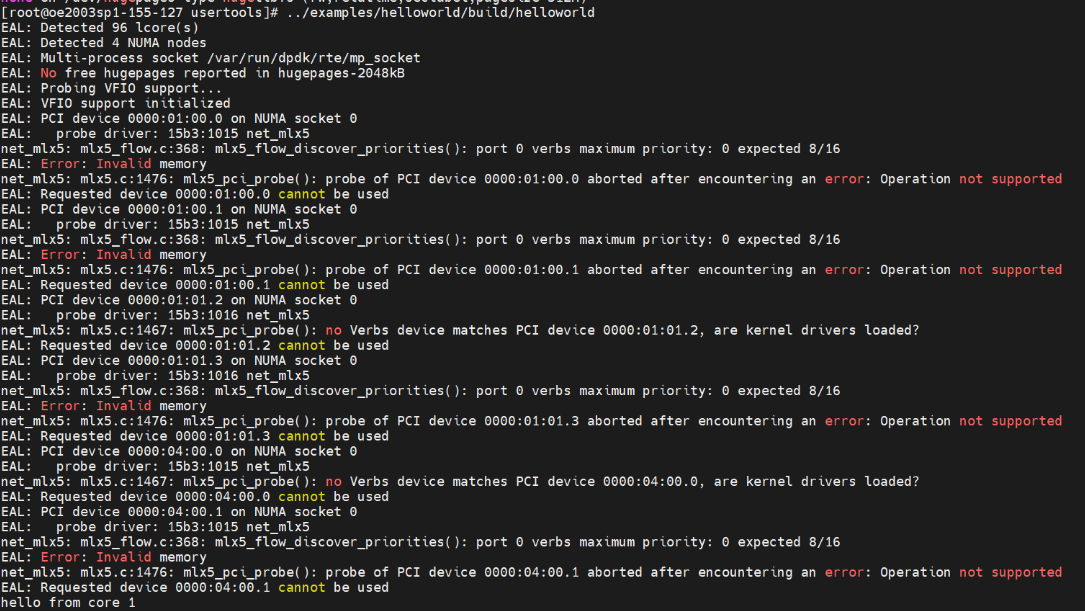

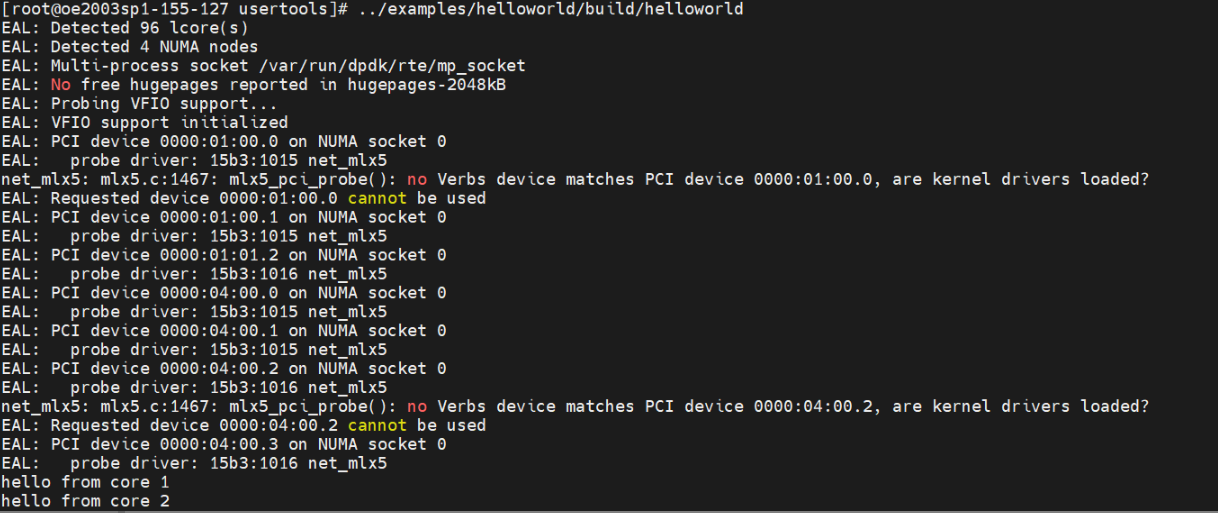

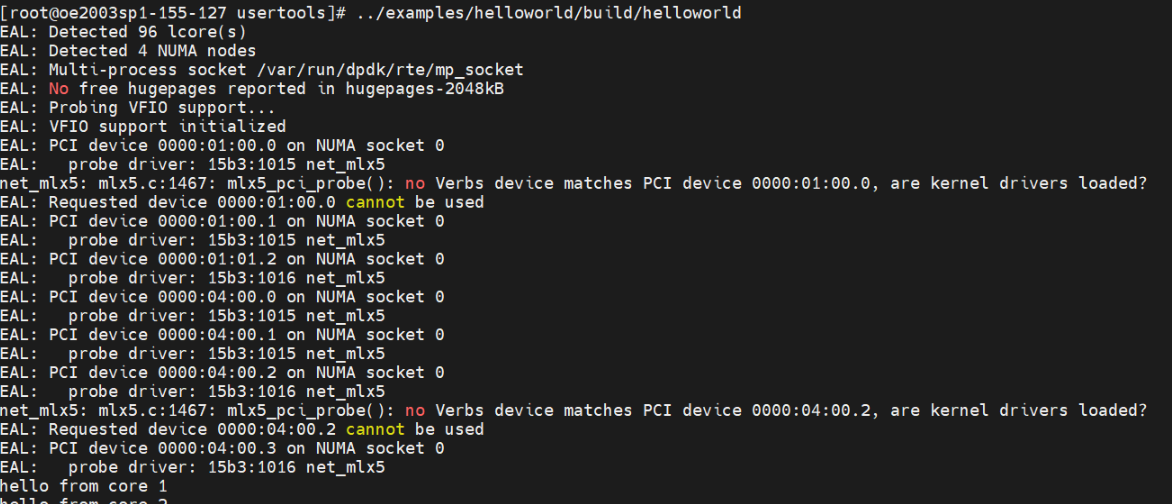

测试过程报错截图：

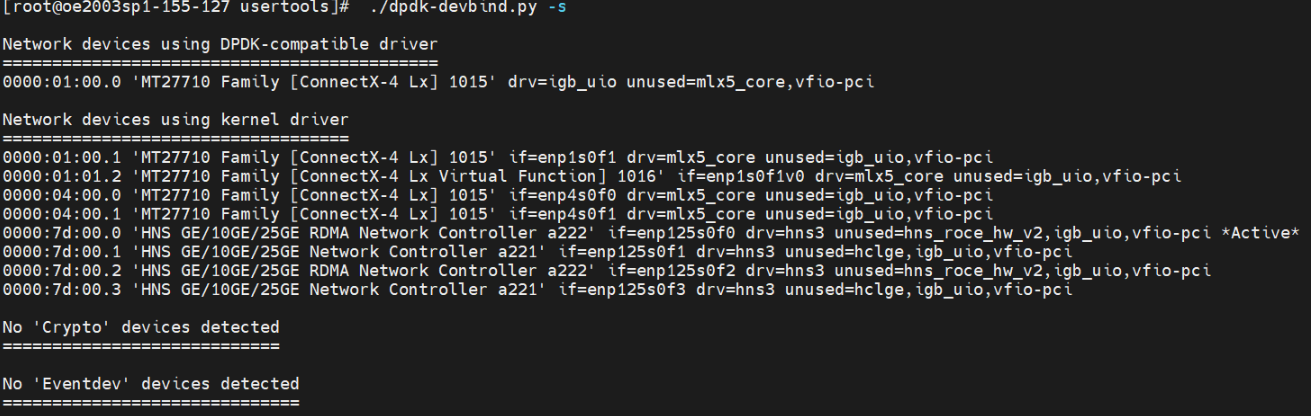

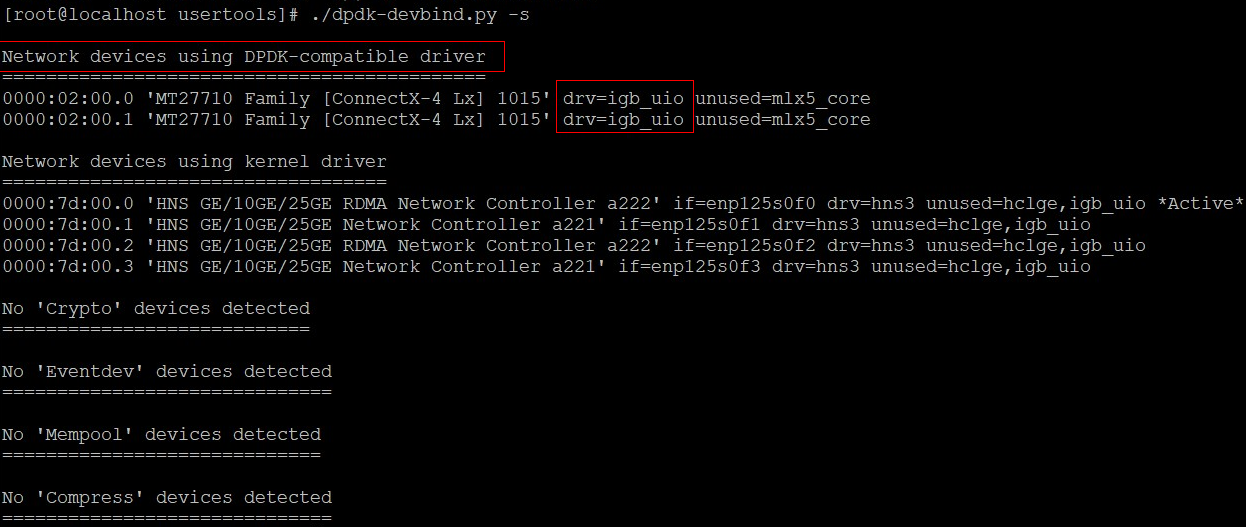

网卡驱动状态截图：

复现条件

在1-环境信息的环境下，并准备好3-环境部署后，执行helloworld示例程序测试，问题可以复现。

复现过程

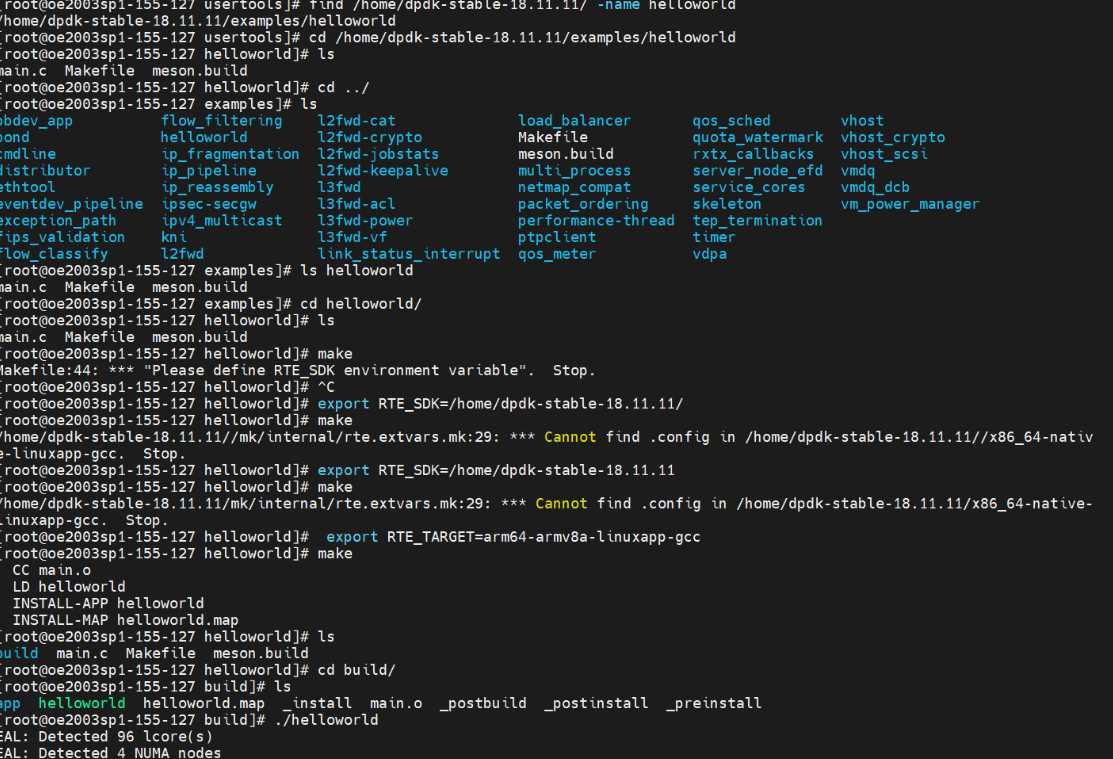

  1. 编译生成DPDK自带的helloworld示例程序并运行。

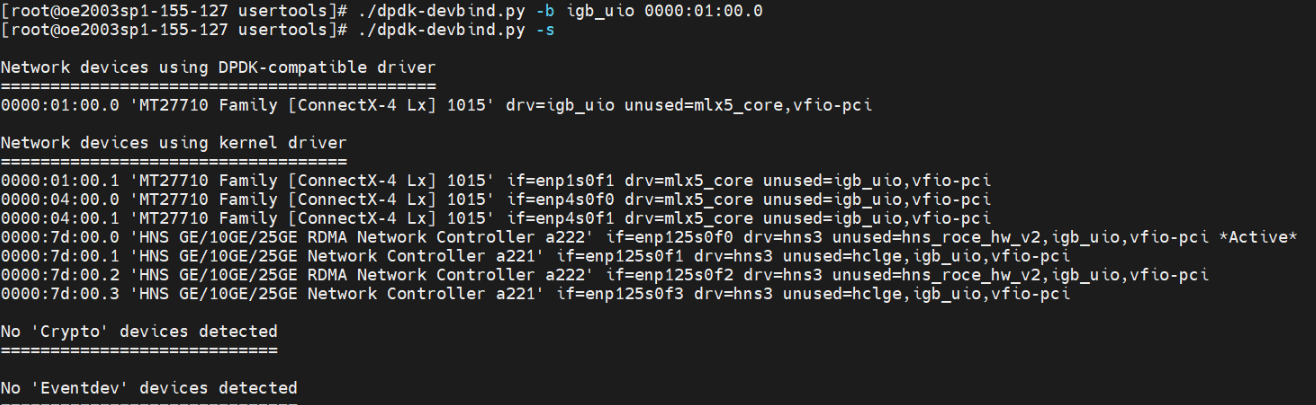

  2. 指定用户态驱动igb_uio并绑定bus号为0000:01:00.1的网卡。

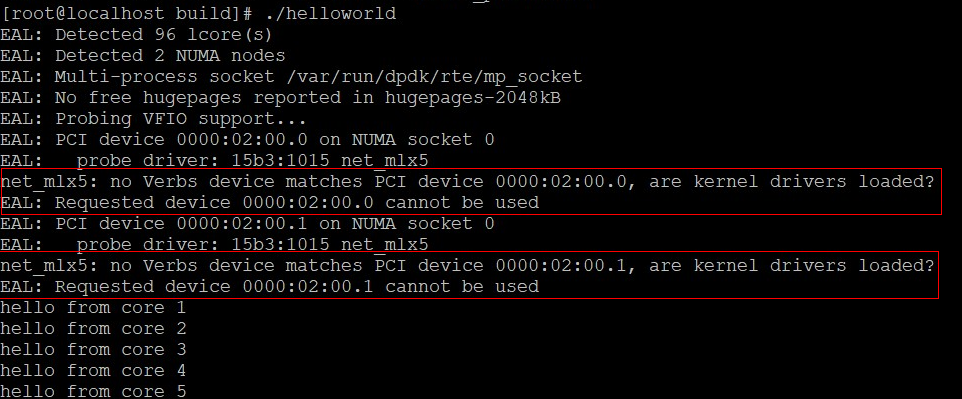

  3. 执行helloworld示例程序测试，指定用户态驱动的网口出现问题，其余网口正常。

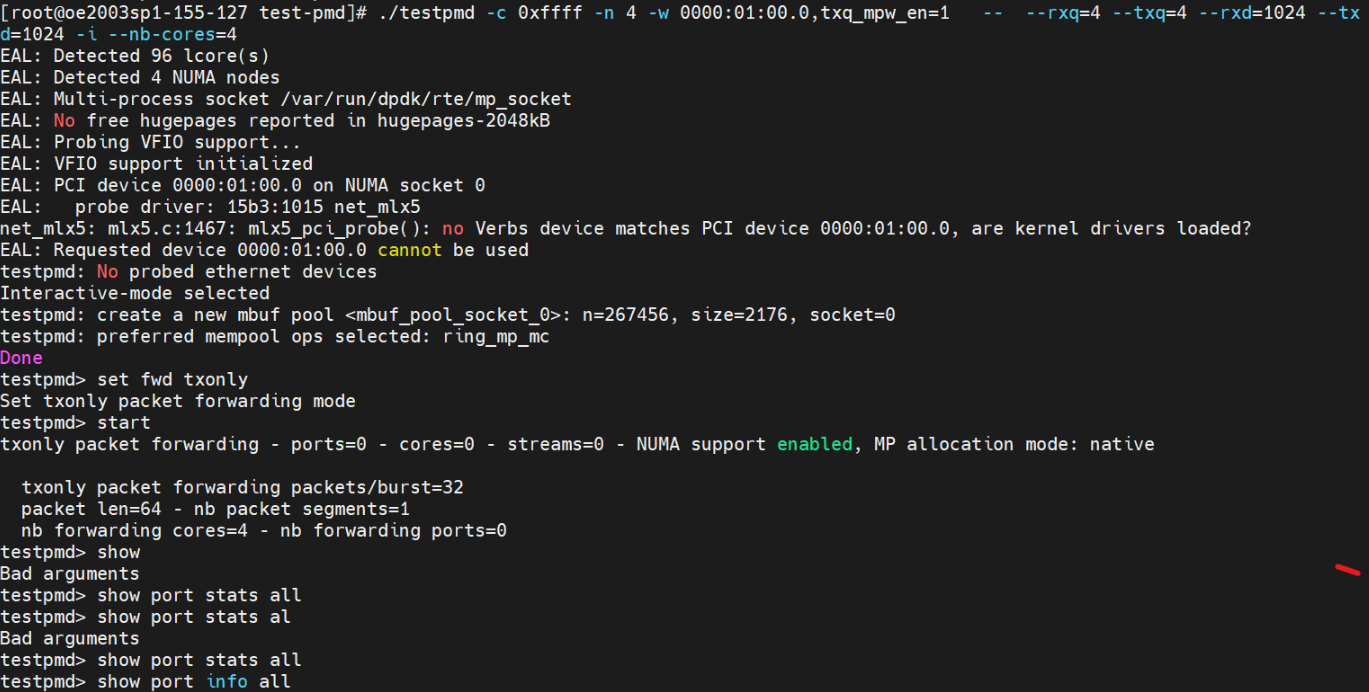

  4. 用DPDK自带test-pmd测试程序验证，指定用户态驱动的网口出现问题，其余网口正常。


5.2具体分析

从helloworld测试报错打印可以看出，net_mlx5需要用到的bus号0000:01:00.0被占用。应该是用户态驱动igb_uio并绑定网口时占用了。原因见下图：

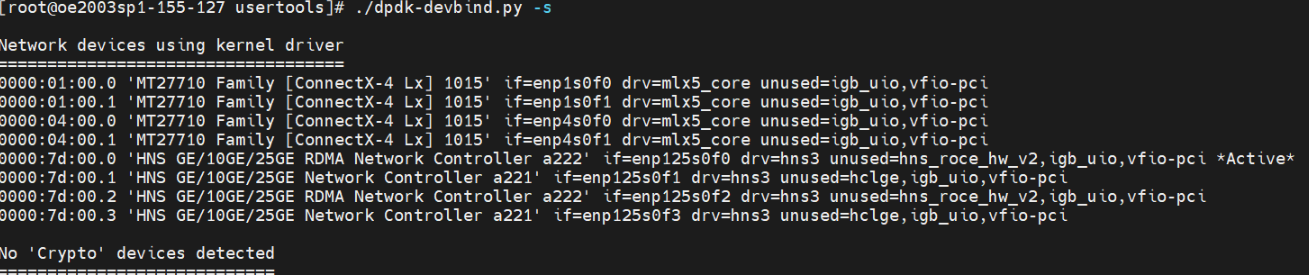

绑定网口前：

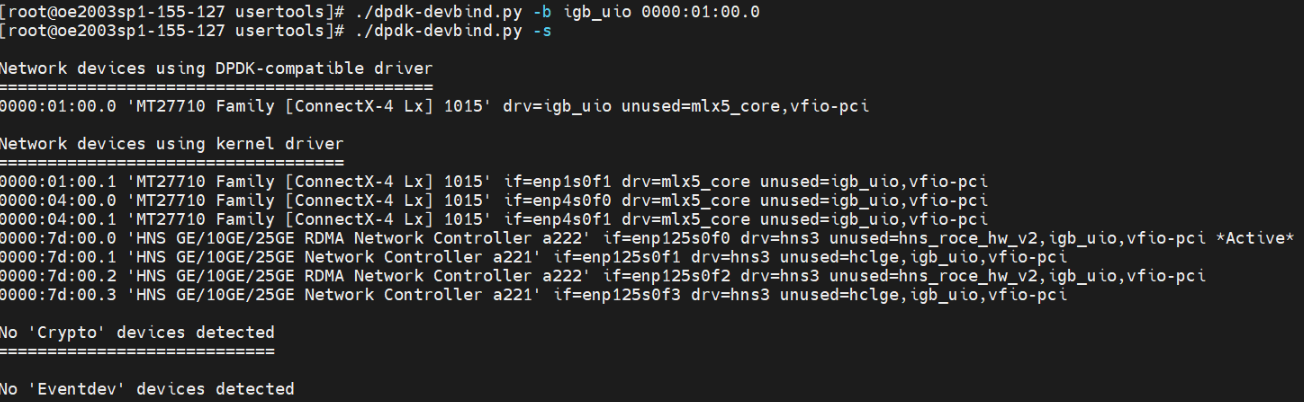

绑定网口后：

如果是这样的话，用网口创建VF，创建VF的同时会生成新的bus号，把VF绑定到用户态驱动igb_uio，就不会和网口内核态驱动有bus号冲突。

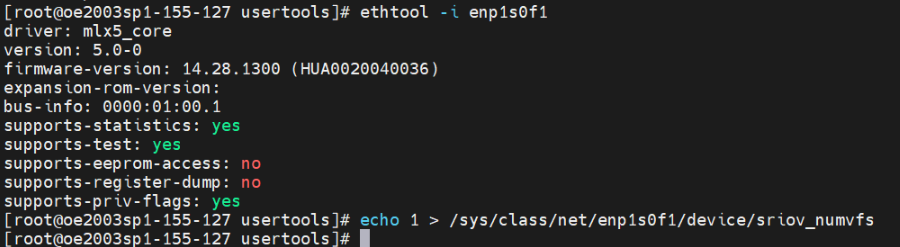

  1. 创建VF。

    echo 1 > /sys/class/net/enp1s0f1/device/sriov_numvfs

  2. dpdk命令查看生成的VF。

    ./dpdk-devbind.py -s

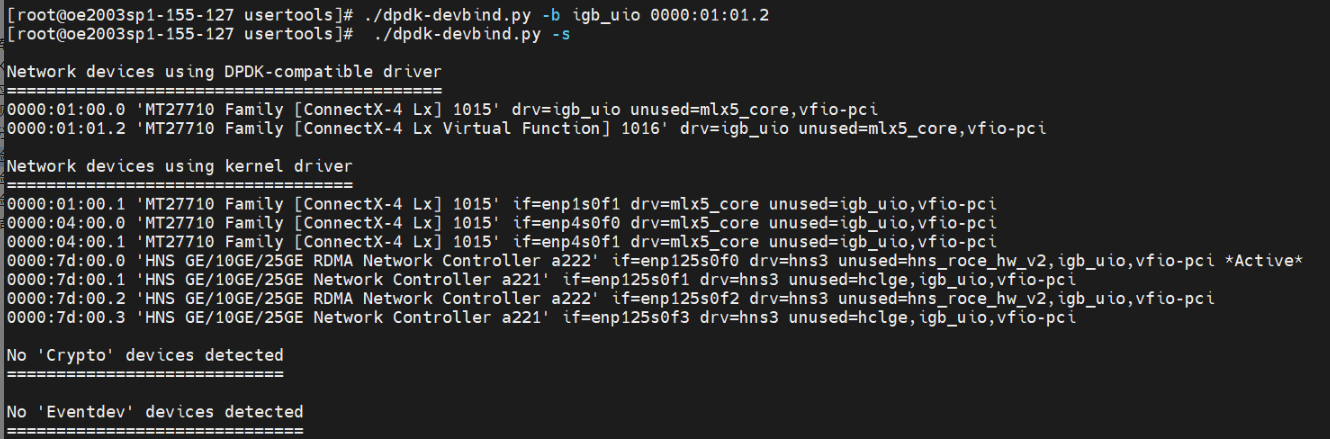

  3. 指定用户态驱动igb_uio并绑定bus号为0000:01:2的VF。

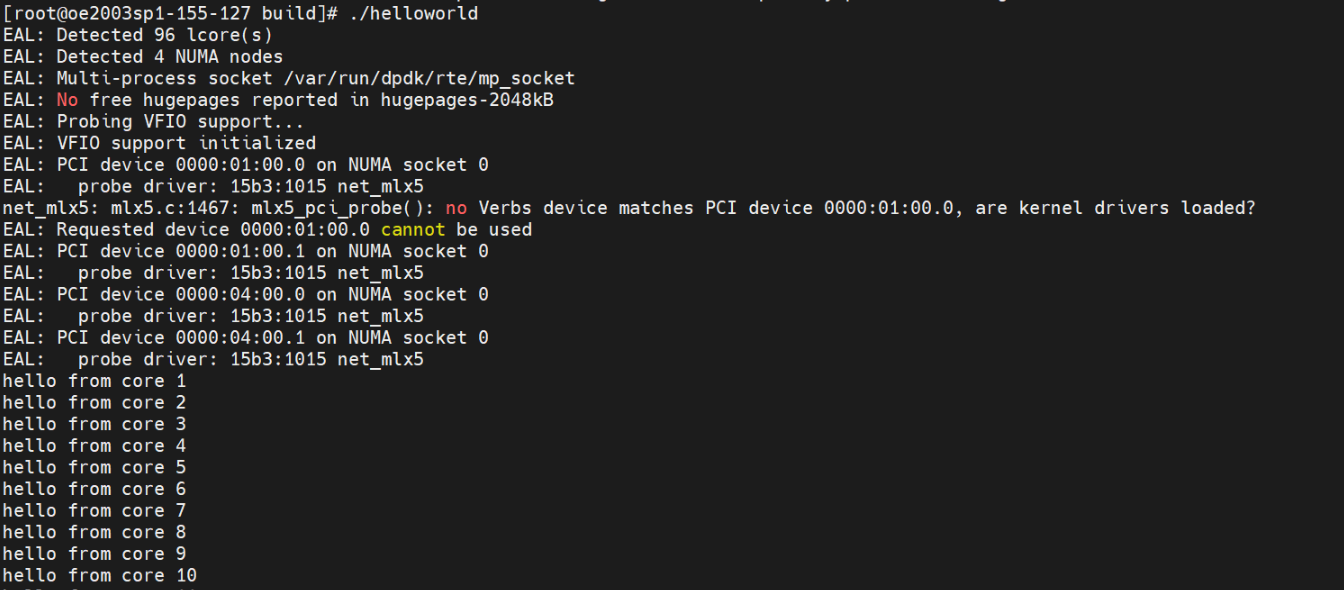

  4. 执行helloworld示例程序测试。

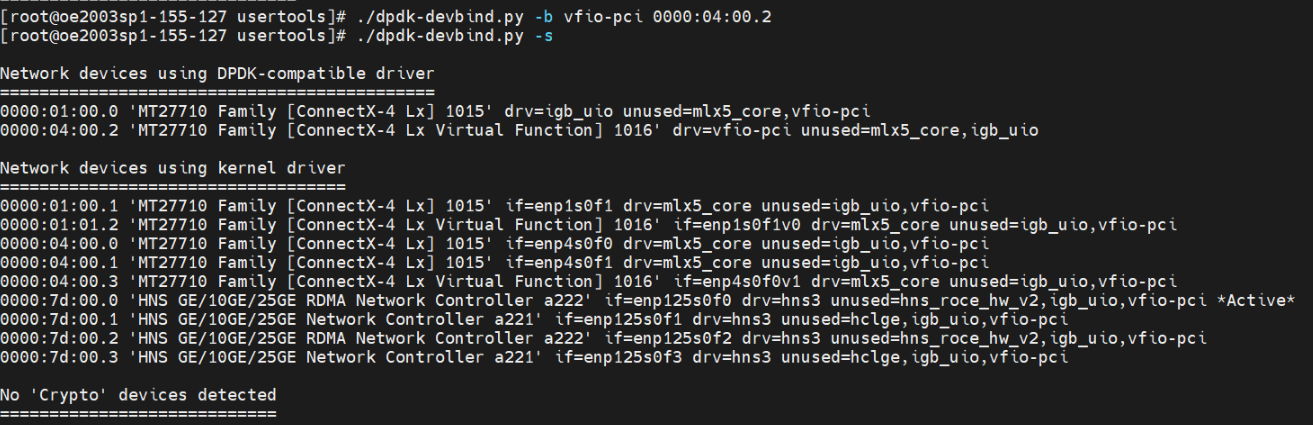

  5. 切换为vfio驱动。


    运行失败，说明存在其他地方被限制。


5.3验证驱动版本兼容问题

IGB_UIO、VFIO驱动都是虚拟化强相关特性，使能硬件和操作系统虚拟化参数选项，高版本的网卡驱动兼容性更高，也一并升级下。

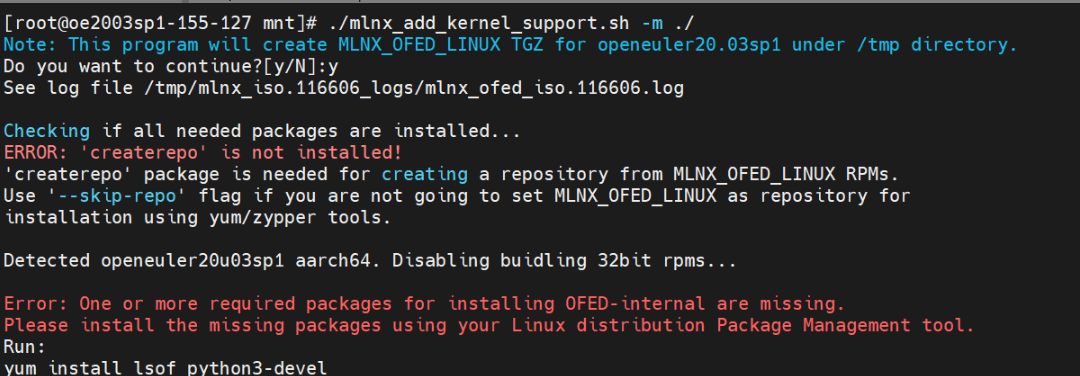

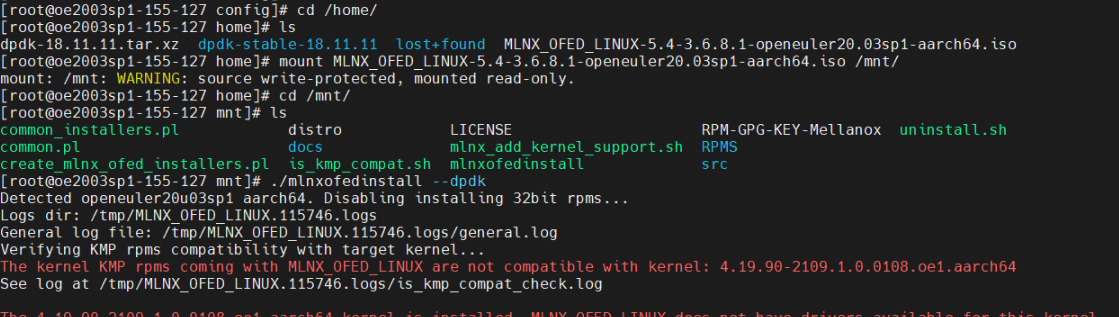

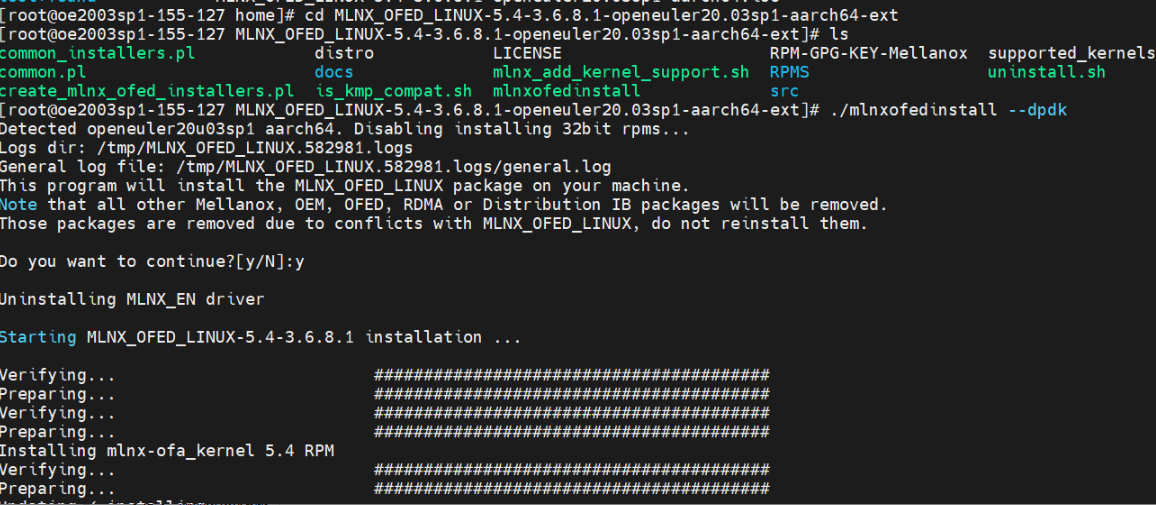

升级网卡驱动

./mlnxofedinstall --dpdk





修改系统内核启动参数

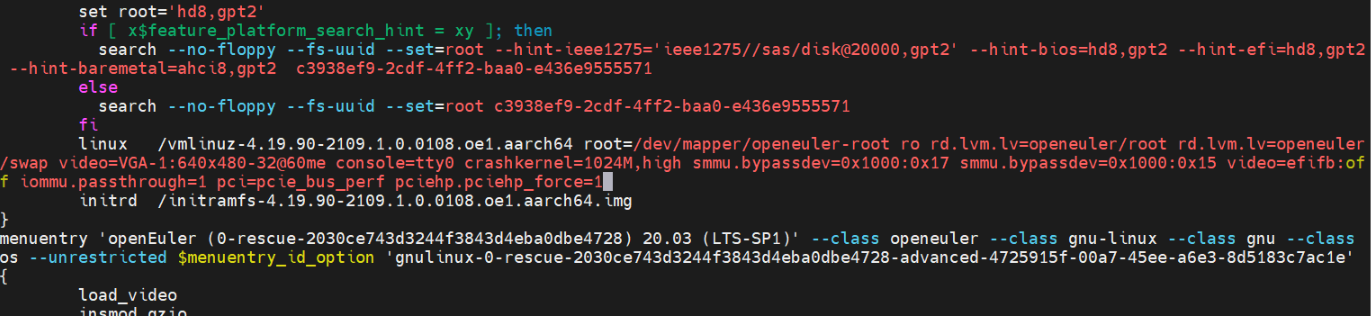

  1. 添加grub选项。

    在grub文件中添加：

    iommu.passthrough=1 pci=pcie_bus_perf pciehp.pciehp_force=1

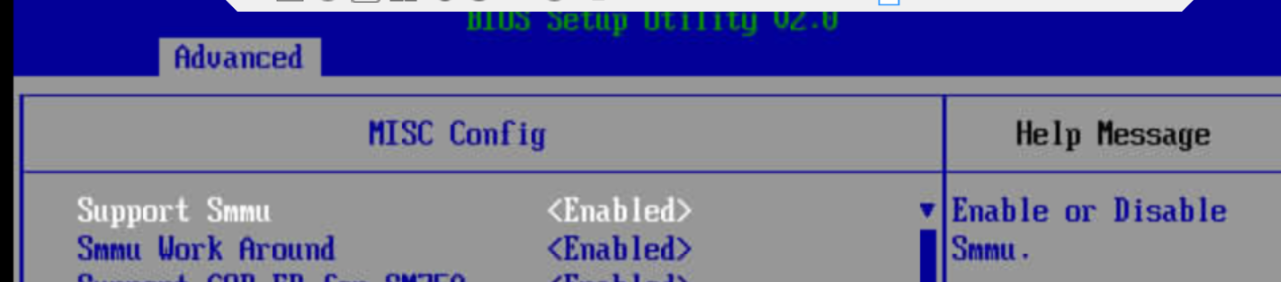

  2. 重启后进BIOS确认smmu为enabled（硬件虚拟化开关）。

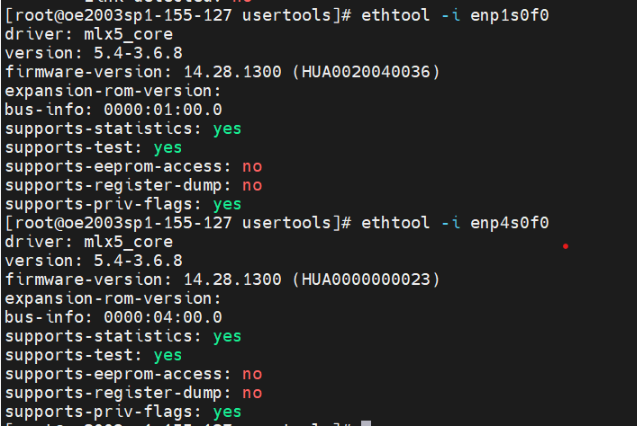

  3. 重启后网卡驱动升级成功。

验证切IGB_UIO和VFIO驱动是否正常

升级网卡驱动重启后，需要重新加载IGB_UIO、VFIO驱动。

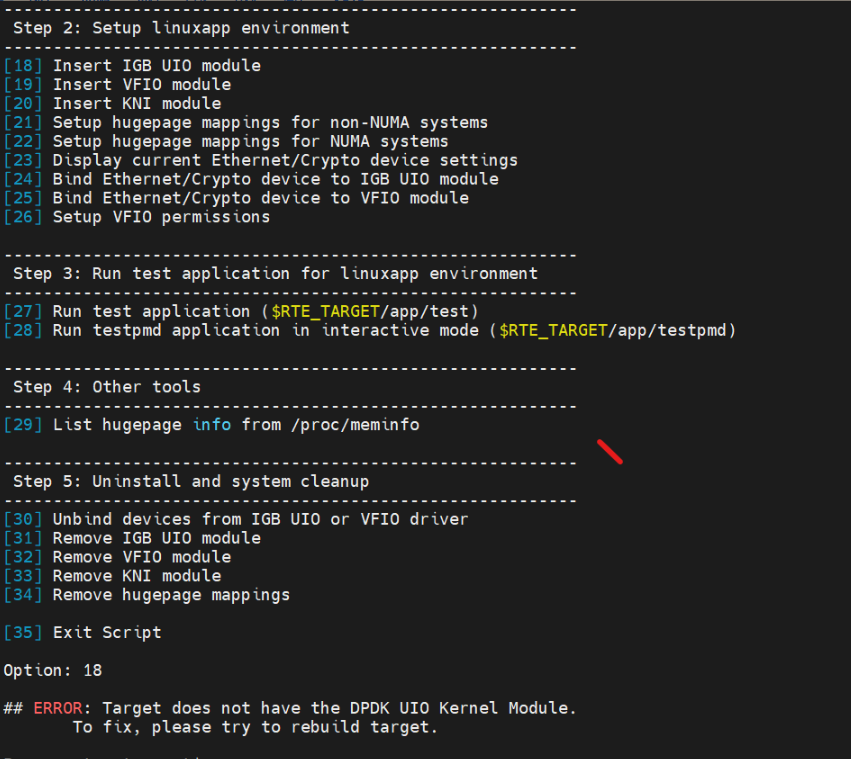

  1. 重新加载IGB_UIO驱动。

    存在报错信息。


  2. 加载vfio驱动。

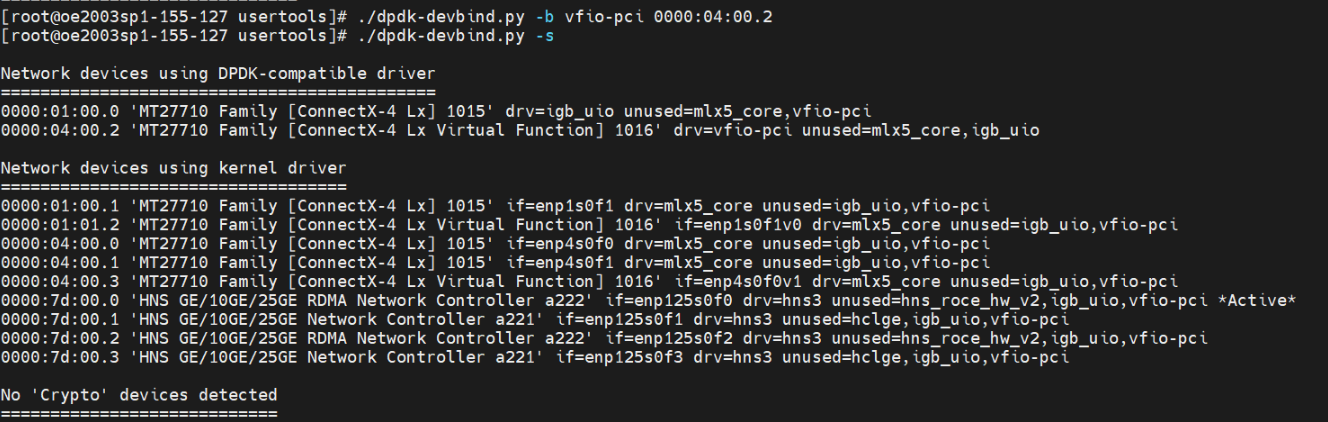

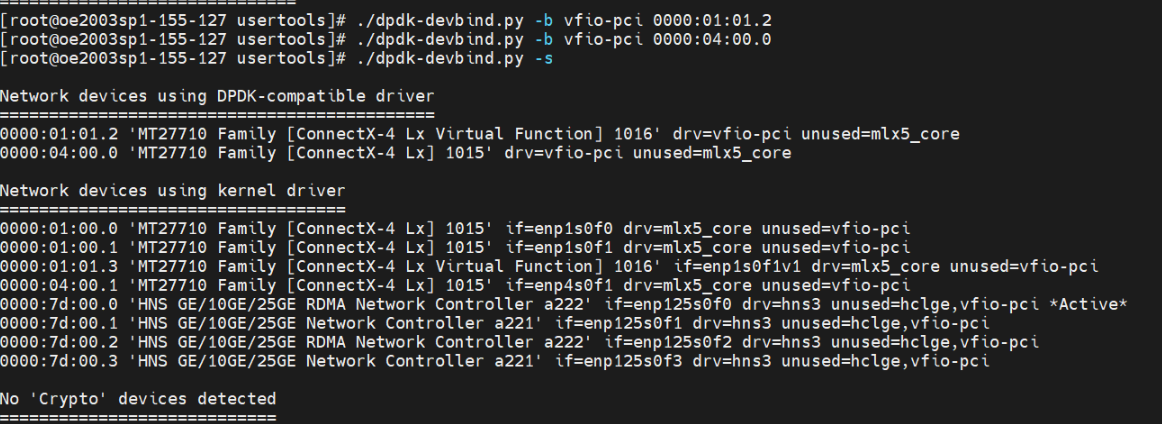

  3. 切vfio驱动，查看dpdk是否接管正常。

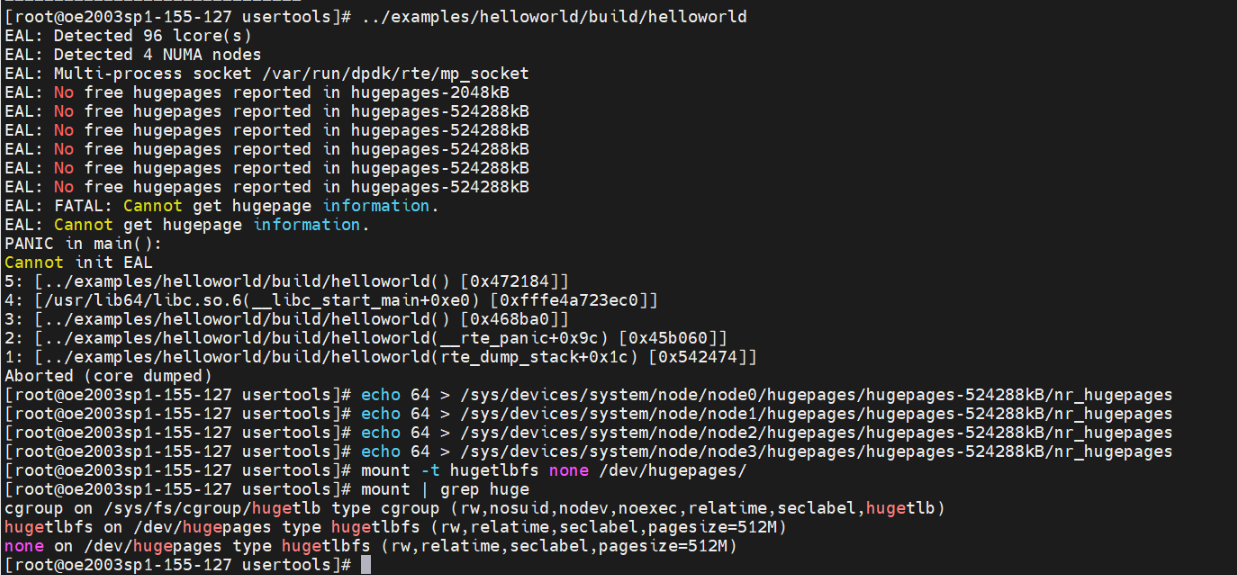

  4. 挂载大页内存。

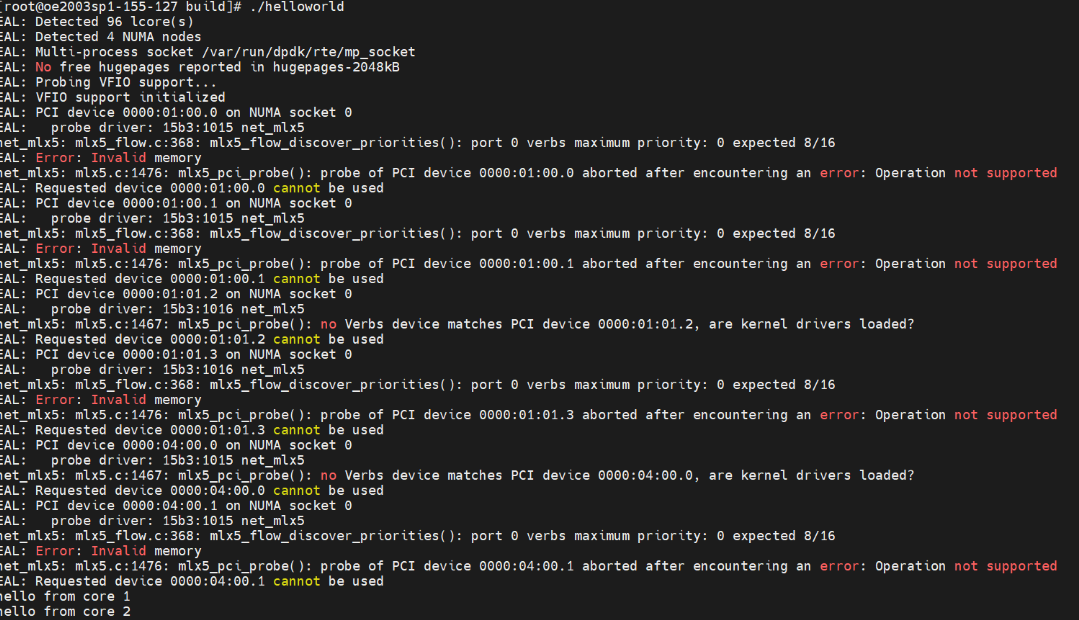

  5. 执行helloworld。


  6. 重新编译dpdk后执行helloworld。


  7. 结论。

    不是驱动版本问题。

5.4验证DPDK程序自动切换功能

默认使用mlx5_core的网卡，无论是helloworld还是test-pmd测试都正常。推断CX4网卡已经不需要切驱动，可用DPDK程序直接接管（自动切换）。
不手动切换驱动，物理网口和VF用helloworld测试正常。

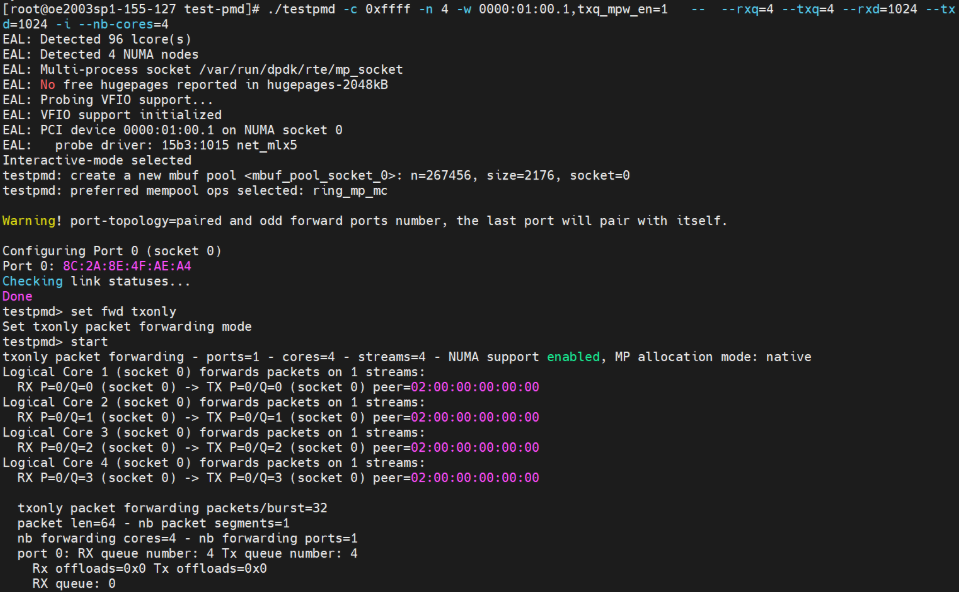

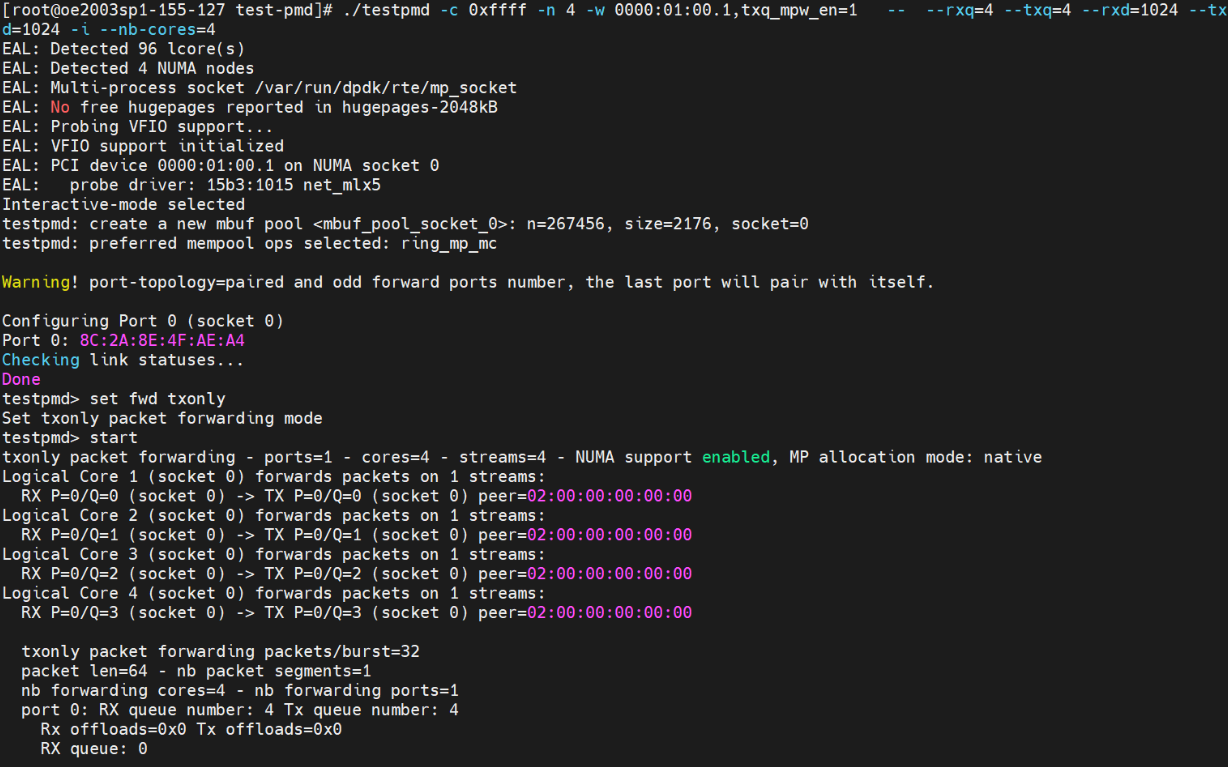

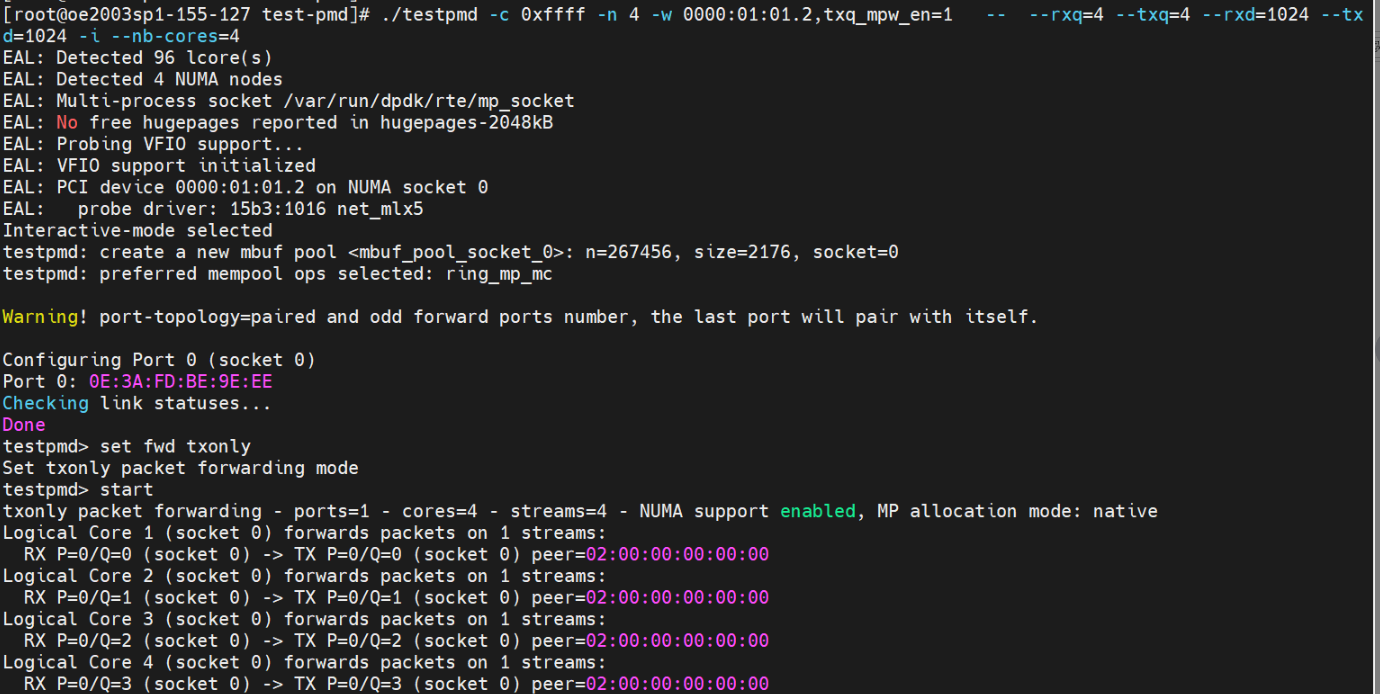

不手动切换驱动，物理网口和VF用test-pmd测试正常

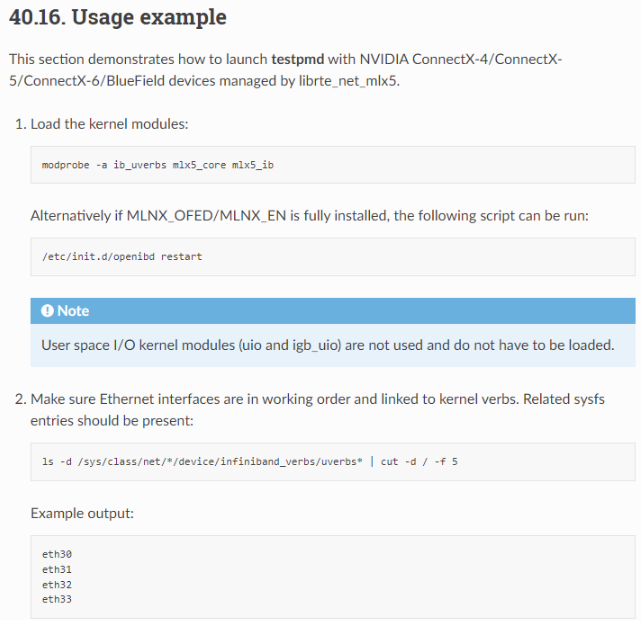

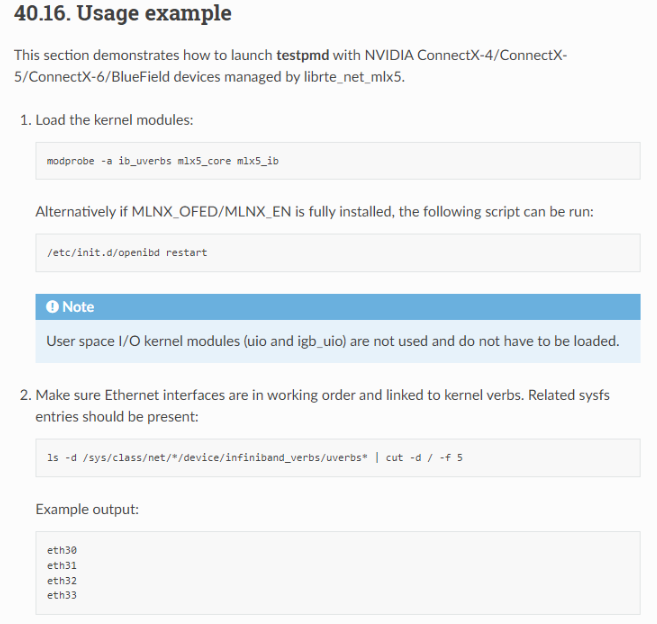

DPDK官方文档说明：
https://doc.dpdk.org/guides/nics/mlx5.html

结合网络相关资料分析：

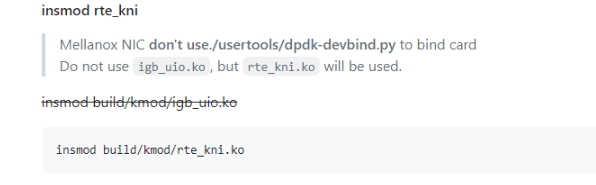

不使用igb_uio.ko。
https://github.com/xiangp126/dpdk/blob/master/mellanox/Mellanox.md

启动DPDK之前，不需要为Mellanox绑定igb_uio或者uio_pci_generic等用户态驱动（https://zhuanlan.zhihu.com/p/484252751）。
网卡使用mlx5_core驱动之后就不再依赖内核的UIO框架，Mellanox会使用它特有的mlx5_core驱动来完成Mellanox 网卡（PCI 设备）的注册。
https://tool.4xseo.com/a/2118.html

6 定位结论

CX4网卡使用mlx5_core驱动来完成Mellanox 网卡（PCI 设备）的注册，和华为或因特尔网卡需要切igb_uio或vfio-pci驱动有差异。现场把网卡绑定到用户态驱动igb_uio，导致igb_uio分配的bus号和mlx5_core驱动的bus号冲突，引发问题。内部环境验证，CX4网卡不切驱动情况下，可由DPDK程序直接接管物理网口或VF。
DPDK官方文档说明：

https://doc.dpdk.org/guides/nics/mlx5.html
