一、事务整体架构和代码概览

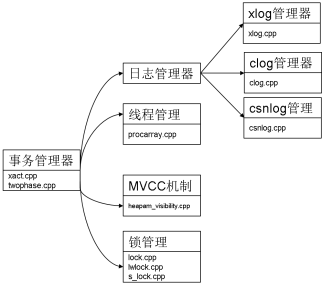

事务模块总体结构如图1所示。

图1  总体结构

在openGauss中，事务的实现与存储引擎的实现有很强关联，代码主要集中在src/gausskernel/storage/access/transam及src/gausskernel/storage/lmgr下，关键文件如图1所示。

（1） 事务管理器：事务系统的中枢，它的实现是一个有限循环状态机，通过接受外部系统的命令并根据当前事务所处的状态决定事务的下一步执行过程。

（2） 日志管理器：用来记录事务执行的状态以及数据变化的过程，包括事务提交日志(CLOG)、事务提交序列日志（CSNLOG）以及事务日志（XLOG）。其中CLOG日志只用来记录事务执行的结果状态，CSNLOG记录日志提交的顺序，用于可见性判断；XLOG是数据的redo日志，用于恢复及持久化。

（3） 线程管理机制：通过一片内存区域记录所有线程的事务信息，任何一个线程可以通过访问该区域获取其他事务的状态信息。

（4） MVCC机制：openGauss系统中，事务执行读流程结合各事务提交的CSN序列号，采用了多版本并发控制机制，实现了元组的读和写互不阻塞。详细可见性判断方法见“二 事务并发控制”。

（5） 锁管理器：实现系统的写并发控制，通过锁机制来保证事务写流程的隔离性。

二、事务并发控制

事务并发控制机制用来保证并发执行事务的情况下openGauss的ACID特性。下面将逐一介绍事务并发控制的各组成部分。

（一）事务状态机

openGauss将事务系统分为上层（事务块TBlockState）以及底层（TransState）两个层次。

通过分层的设计，在处理上层业务时可以屏蔽具体细节，实现灵活支持客户端各类事务执行语句（BEGIN/START TRANSACTION/COMMIT/ROLLBACK/END）。

（1） 事务块TBlockState：客户端query的状态，用于提高用户操作数据的灵活性，用事务块的形式支持在一个事务中执行多条query语句。

（2） 底层事务TransState：内核端视角，记录了整个事务当前处于的具体状态。

1. 事务上层状态机

事务块上层状态机结构体代码如下：

typeset enum TBlockState{/* 不在事务块中的状态：单条SQL语句 */TBLOCK_DEFAULT,/* 事务块缺省状态 */TBLOCK_STARTED,/*执行单条query 语句*/ /* 处于事务块中的状态：一个事务包含多条语句 */TBLOCK_BEGIN,/* 遇到事务开始命令BEGIN/START TRANSACTION */TBLOCK_INPROGRESS,/* 表明正在事务块处理过程中*/TBLOCK_END,/ *遇到事务结束命令END/COMMIT */TBLOCK_ABORT,/* 事务块内执行报错，等待客户端执行ROLLBACK */TBLOCK_ABORT_END,/ *在事务块内执行报错后，接收客户端执行ROLLBACK */TBLOCK_ABORT_PENDING,/* 事务块内执行成功，接收客户端执行ROLLBACK（期望事务回滚）*/TBLOCK_PREPARE,/ *两阶段提交事务，收到PREPARE TRANSACTION命令*/ /* 子事务块状态,与上述事务块状态类似 */TBLOCK_SUBBEGIN,/* 遇到子事务开始命令SAVEPOINT */TBLOCK_SUBINPROGRESS,/* 表明正在子事务块处理过程中*/TBLOCK_SUBRELEASE,/* 遇到子事务结束命令RELEASE SAVEPOINT */TBLOCK_SUBCOMMIT,/* 遇到事务结束命令END/COMMIT 从最底层的子事务递归的提交到最顶层事务*/TBLOCK_SUBABORT,/* 子事务块内执行报错，等待客户端ROLLBACK TO/ROLLBACK */TBLOCK_SUBABORT_END,/* 在子事务块内执行报错后，接收到客户端ROLLBACK TO上层子事务/ROLLBACK */TBLOCK_SUBABORT_PENDING,/* 子事务块内执行成功，接收客户端执行的ROLLBACK TO上层子事务/ROLLBACK */TBLOCK_SUBRESTART,/* 子事务块内执行成功，收到ROLLBACK TO当前子事务*/TBLOCK_SUBABORT_RESTART/* 子事务块内执行报错后，接收到ROLLBACK TO当前子事务*/} TBlockState;

为了便于理解，可以先不关注子事务块的状态。当理解了主事务的状态机行为后，子事务块的状态机转换同父事务类似。父子事务的关系类似于一个栈的实现，父事务的子事务相较于父事务后开始先结束。

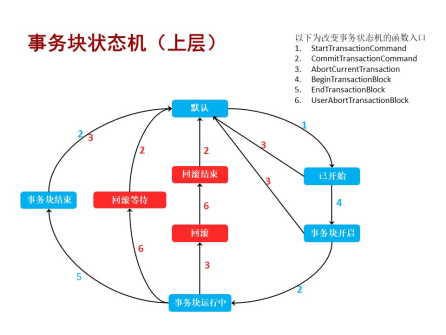

显式事务块的状态机及相应的转换函数如图2所示。

图2  事务块状态机

图2中的事务状态相对应的事务状态机结构体中的值如表1所示。

表1  事务块状态

在无异常情形下，一个事务块的状态机如图2所示按照默认（TBLOCK_DEFAULT）->已开始（TBLOCK_STARTED）->事务块开启（TBLOCK_BEGIN）->事务块运行中（TBLOCK_INPROGRESS）->事务块结束（TBLOCK_END）->默认（TBLOCK_DEFAULT）循环。剩余的状态机是在上述正常场景下的各个状态点的异常处理分支。

（1） 在进入事务块运行中（TBLOCK_INPROGRESS）之前出错，因为事务还没有开启，直接报错并回滚，清理资源回到默认（TBLOCK_DEFAULT）状态。

（2） 在事务块运行中（TBLOCK_INPROGRESS）出错分为2种情形。事务执行失败：事务块运行中（TBLOCK_INPROGRESS）->回滚（TBLOCK_ABORT）->回滚结束（TBLOCK_ABORT_END）->默认（TBLOCK_DEFAULT）；用户手动回滚执行成功的事务：事务块运行中（TBLOCK_INPROGRESS）->回滚等待（TBLOCK_ABORT_PENDING）->默认（TBLOCK_DEFAULT）。

（3） 在用户执行COMMIT语句时出错：事务块结束（TBLOCK_END）->默认（TBLOCK_DEFAULT）。由图2可以看出，事务开始后离开默认（TBLOCK_DEFAULT）状态，事务完全结束后回到默认（TBLOCK_DEFAULT）状态。

（4） openGauss同时还支持隐式事务块，当客户端执行单条SQL语句时可以自动提交，其状态机相对比较简单：按照默认（TBLOCK_DEFAULT）->已开始（TBLOCK_STARTED）->默认（TBLOCK_DEFAULT）循环。

2. 事务底层状态

TransState结构体代码如下：从内核视角的事务状态，真正意义上的事务状态。

typedef enum TransState{TRANS_DEFAULT,/* 当前为空闲缺省状态，无事务开启*/TRANS_START,/* 事务正在开启*/TRANS_INPROGRESS,/* 事务开始完毕，进入事务运行中*/TRANS_COMMIT,/* 事务正在提交*/TRANS_ABORT,/* 事务正在回滚*/TRANS_PREPARE/* 两阶段提交事务进入PREPARE TRANSACTION阶段*/} TransState;

图3事务底层状态

内核内部底层状态如图3所示，底层状态机的描述见结构体TransState。

（1） 在事务开启前事务状态为TRANS_DEFAULT。

（2） 事务开启过程中事务状态为TRANS_START。

（3） 事务成功开启后一直处于TRANS_INPROGRESS。

（4） 事务结束/回滚的过程中为TARNS_COMMIT/ TRANS_ABORT。

（5） 事务结束后事务状态回到TRANS_DEFAULT。

3. 事务状态机系统实例

本小节给出一条SQL的状态机运转实例，有助于更好地理解内部事务如何运作。在客户端执行SQL语句：

   BEGIN;        SELECT * FROM TABLE1;    END;

1） 整体流程

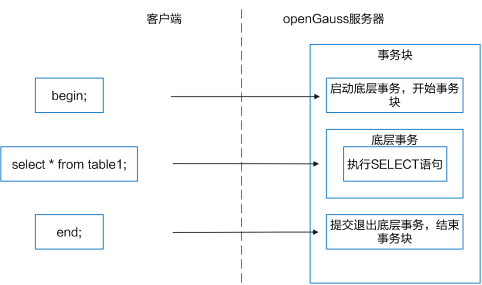

整体执行过程如图4，任何语句的执行总是先进入事务处理接口事务块中，然后调用事务底层函数处理具体命令，最后返回到事务块中。

图4  整体流程

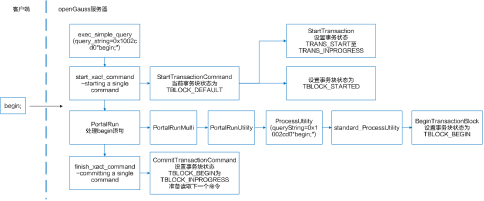

2） BEGIN执行流程，如图5所示。

（1） 入口函数exec_simple_query处理begin命令。

（2） start_xact_command函数开始一个query命令，调用StartTransactionCommand函数，此时事务块上层状态未TBLOCK_DEFAULT，继续调用StartTransaction函数，设置事务底层状态TRANS_START，完成内存、缓存区、锁资源的初始化后将事务底层状态设为TRANS_INPROGRESS，最后在StartTransactionCommand函数中设置事务块上层状态为TBLOCK_STARTED。

（3） PortalRun函数处理begin语句，依次向下调用函数，最后调用BeginTransactionBlock函数转换事务块上层状态为TBLOCK_BEGIN。

（4） finish_xact_command函数结束一个query命令，调用CommitTransactionCommand函数设置事务块上层状态从TBLOCK_BEGIN变为TBLOCK_INPROGRESS，并等待读取下一条命令。

图5  BEGIN执行流程

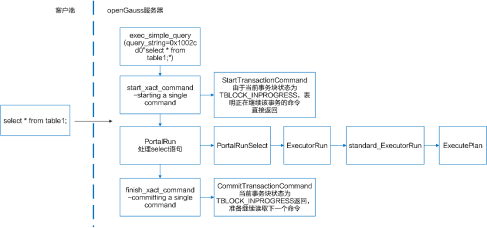

3） SELECT执行流程，如图6所示。

（1） 入口函数exec_simple_query处理“SELECT * FROM table1；”命令。

（2） start_xact_command函数开始一个query命令，调用StartTransactionCommand函数，由于当前上层事务块状态为TBLOCK_INPROGRESS，说明已经在事务块内部，则直接返回，不改变事务上层以及底层的状态。

（3） PortalRun执行SELECT语句，依次向下调用函数ExecutorRun根据执行计划执行最优路径查询。

（4） finish_xact_command函数结束一条query命令，调用CommitTransactionCommand函数，当前事务块上层状态仍为TBLOCK_INPROGESS，不改变当前事务上层以及底层的状态。

图6  SELECT执行流程

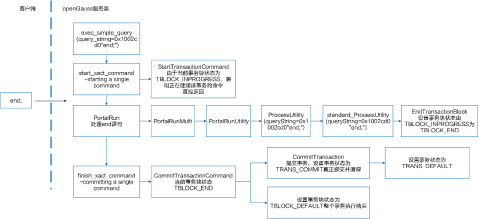

4） END执行流程，如图7所示。

（1） 入口函数exec_simple_query处理end命令。

（2） start_xact_command函数开始一个query命令，调用StartTransactionCommand函数，当前上层事务块状态为TBLOCK_INPROGESS，表明事务仍然在进行，此时也不改变任何上层及底层事务状态。

（3） PortalRun函数处理end语句，依次调用processUtility函数，最后调用EndTransactionBlock函数对当前上层事务块状态机进行转换，设置事务块上层状态为TBLOCK_END。

（4） Finish_xact_command函数结束query命令，调用CommitTransactionCommand函数，当前事务块状态TBLOCK_END；继续调用CommitTransaction函数提交事务，设置事务底层状态为TRANS_COMMIT，进行事务提交流程并且清理事务资源；清理后设置底层事务状态为TRANS_DEFAULT，返回CommitTansactionCommand函数；设置事务块上层状态为TBLOCK_DEFAULT，整个事务块结束。

图7  END执行流程

4. 事务状态转换相关函数简述

1） 事务处理子函数：根据当前事务上层状态机，对事务的资源进行相应的申请、回收及清理。

具体介绍如表2所示。

表2  事务处理子函数

2） 处理函数，根据相应的状态机调用子函数。

具体介绍如表3所示。

表3  事务执行函数

3） 上层事务状态机控制函数

具体介绍如表4所示。

表4  上层事务状态机控制函数

（二）事务ID分配及CLOG/CSNLOG

为了在数据库内部区别不同的事务，openGauss数据库会为它们分配唯一的标识符，即事务id（transaction id，缩写xid），xid是uint64单调递增的序列。当事务结束后，使用CLOG记录是否提交，使用CSNLOG（commit sequence number log）记录该事务提交的序列，用于可见性判断。

1. 64位xid及其分配

openGauss对每一个写事务均会分配一个唯一标识。当事务插入时，会将事务信息写到元组头部的xmin，代表插入该元组的xid；当事务进行更新和删除时，会将当前事务信息写到元组头部的xmax，代表删除该元组的xid。当前事务id的分配采用的是uint64单调递增序列，为了节省空间以及兼容老的版本，当前设计是将元组头部的xmin/xmax分成两部分存储，元组头部的xmin/xmax均为uint32的数字；页面的头部存储64位的xid_base，为当前页面的xid_base。

元组结构如图8所示，页面头结构如图9所示，那么对于每一条元组真正的xmin、xmax计算公式即为：元组头中xmin/xmax + 页面xid_base。

图8  元组结构

图9  页面头结构

当页面不断有更大的xid插入进来时，可能超过“xid_base + 232”，此时需要通过调节xid_base来满足所有元组的xmin/xmax都可以通过该值及元组头部的值计算出来，详细逻辑见“2. CLOG、CSNLOG”内“3） 关键函数：”中的第(3)小节。

2. CLOG、CSNLOG

CLOG以及CSNLOG分别维护事务ID->CommitLog以及事务ID->CommitSeqNoLog的映射关系。由于内存的资源有限，并且系统中可能会有长事务存在，内存中可能无法存放所有的映射关系，此时需要将这些映射写盘成物理文件，所以产生了CLOG（XID->CommitLog Map）、CSNLOG（XID->CommitSeqNoLog Map）文件。CSNLOG以及CLOG均采用了SLRU（simple least recently used，简单最近最少使用）机制来实现文件的读取及刷盘操作。

1） CLOG用于记录事务id的提交状态。openGauss中对于每个事务id使用4个bit位来标识它的状态。CLOG定义代码如下：

#define CLOG_XID_STATUS_IN_PROGRESS 0x00  表示事务未开始或还在运行中（故障场景可能是crash）#define CLOG_XID_STATUS_COMMITTED 0x01 表示该事务已经提交#define CLOG_XID_STATUS_ABORTED 0x02 表示该事务已经回滚#define CLOG_XID_STATUS_SUB_COMMITTED 0x03 表示子事务已经提交而父事务状态未知

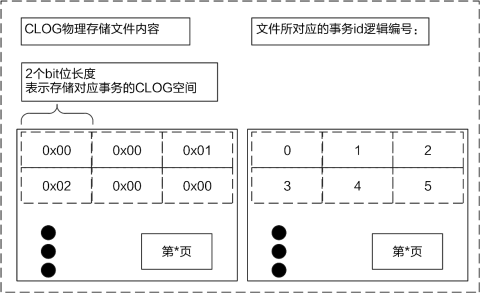

CLOG页面的物理组织形式如图10所示。

图10  CLOG页面的物理组织形式

图10标识事务1、4、5还在运行中，事务2已经提交，事务3已经回滚。

2） CSNLOG用于记录事务提交的序列号。openGauss为每个事务id分配8个字节uint64的CSN号，所以一个8kB页面能保存1k个事务的CSN号。CSNLOG达到一定大小后会分块，每个CSNLOG文件块的大小为256kB。同xid号类似，CSN号预留了几个特殊的号。CSNLOG定义代码如下：

#define COMMITSEQNO_INPROGRESS UINT64CONST(0x0) 表示该事务还未提交或回滚#define COMMITSEQNO_ABORTED UINT64CONST(0x1) 表示该事务已经回滚#define COMMITSEQNO_FROZEN UINT64CONST(0x2) 表示该事务已提交，且对任何快照可见#define COMMITSEQNO_FIRST_NORMAL UINT64CONST(0x3) 事务正常的CSN号起始值#define COMMITSEQNO_COMMIT_INPROGRESS (UINT64CONST(1) << 62) 事务正在提交中

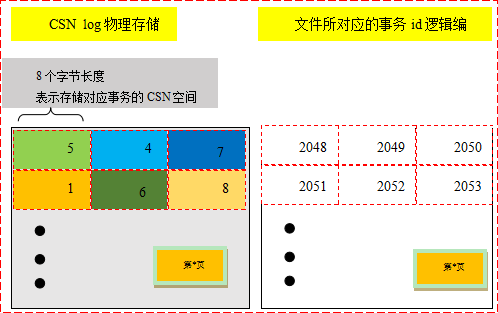

同CLOG相似，CSNLOG的物理结构体如图11所示。

图11  CSNLOG的物理结构体

事务id 2048、2049、2050、2051、2052、2053的对应的CSN号依次是5、4、7、10、6、8；也就是说事务提交的次序依次是2049->2048->2052->2050->2053->2051。

3） 关键函数

64位xid页面xid_base的计算函数：

（1） Heap_page_prepare_for_xid函数：在对页面有写入操作时调用，用来调节xid_base。

①新来xid在“xid_base + FirstNormalxid”与“xid_base + MaxShortxid(0xFFFFFFFF)”之间时，当前的xid_base不需要调整。

② 新来xid在“xid_base + FirstNormalxid”左侧（xid小于该值）时，需要减小xid_base。

③新来xid在“xid_base + MaxShortxid”右侧（xid大于该值）时，需要增加xid_base。

④特殊情况下，由于页面的xid跨度大于32位能表示的范围时，就需要冻结掉本页面上较小的xid，即将提交的xid设为FrozenTransactionId（2），该值对所有事务均可见；将回滚的xid设为InvalidTransactionId（0），该值对所有的事务均不可见。

（2） Freeze_single_heap_page函数：对该页面上较小的xid进行冻结操作。

①计算oldestxid，比该值小的事务已经无任何事务访问更老的版本，此时可以将提交的xid直接标记为FrozenTransactionId，即对所有事务可见；将回滚的xid标记为InvalidTransactionId，即对所有事务不可见。

②页面整理，清理hot update链，重定向itemid，整理页面空间。

③根据oldestxid处理各个元组。

（3） Heap_page_shift_base函数：更新xid_base，调整页面中各个元组头中的xmin/xmax。

（4） GetNewTransactionId函数：获取最新的事务id。

（三）MVCC可见性判断机制

openGauss利用多版本并发控制来维护数据的一致性。当扫描数据时每个事务看到的只是拿快照那一刻的数据，而不是数据当前的最新状态。这样就可以避免一个事务看到其他并发事务的更新而导致不一致的场景。使用多版本并发控制的主要优点是读取数据的锁请求与写数据的锁请求不冲突，以此来实现读不阻塞写，写也不阻塞读。下面介绍事务的隔离级别以及openGauss可见性判断CSN机制。

1. 事务隔离级别

SQL标准考虑了并行事务间应避免的现象，定义了以下几种隔离级别，如表1所示。

表1  事务隔离级别

在各类数据库实现的过程中，并发事务产生了一些新的现象，在原来的隔离级别的基础上，有了一些扩展。如表2所示。

表2  事务隔离级别扩展

openGauss提供读已提交隔离级别和可重复读隔离级别：在实现上可重复读隔离级别无幻读问题，有A5B写偏斜问题。

2. CSN机制

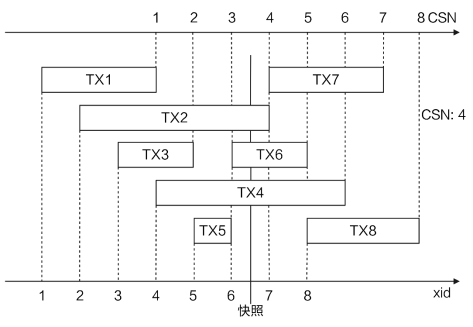

1） CSN原理简单如图1所示。

图1 CSN原理

每个非只读事务在运行过程中会取得一个xid号，在事务提交时会推进CSN，同时会将当前CSN与事务的xid映射关系保存起来（CSNLOG）。图5-12中，实心竖线标识取snapshot（快照）时刻，会获取最新提交CSN（3）的下一个值4。TX1、TX3、TX5已经提交，对应的CSN号分别是1、2、3。TX2、TX4、TX6正在运行，TX7、TX8是未来还未开启的事务。对于当前snapshot而言，严格小于CSN号4的事务提交结果均可见；其余事务提交结果在获取快照时刻还未提交，不可见。

2） MVCC快照可见性判断的流程

获取快照时记录当前活跃的最小的xid，记为snapshot.xmin。当前最新提交的“事务id(latestCompleteXid) + 1”，记为snapshot.xmax。当前最新提交的“CSN号 + 1”(NextCommitSeqNo)，记为snapshot.csn。可见性判断的简易流程如图2所示。

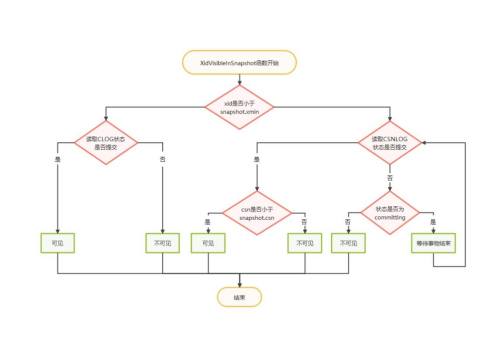

图2 MVCC快照可见性判断流程

（1） xid大于等于snapshot.xmax时，该事务id不可见。

（2） xid比snapshot.xmin小时，说明该事务id在本次事务启动以前已经结束，需要去CLOG查询事务的提交状态，并在元组头上设置相应的标记位。

（3） xid处于snapshot.xmin和snapshot.xmax之间时，需要从CSN-XID映射中读取事务结束的CSN；如果CSN有值且比snapshot.csn小，表示该事务可见，否则不可见。

3） 提交流程

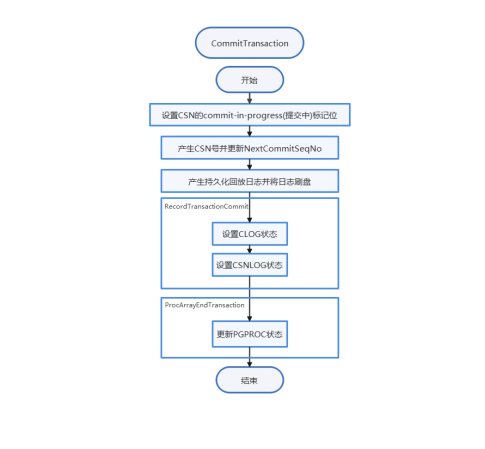

事务提交流程如图3所示。

图3  提交流程

（1） 设置CSN-XID映射commit-in-progress标记。

（2） 原子更新NextCommitSeqNo值。

（3） 生成redo日志，写CLOG，写CSNLOG。

（4） 更新PGPROC将对应的事务信息从PGPROC中移除，xid设置为InvalidTransactionId、xmin设置为InvalidTransactionId等。

4） 热备支持

在事务的提交流程步骤(1)与(2)之间，增加commit-in-progress的XLOG日志。备机在读快照时，首先获取轻量锁ProcArrayLock，并计算当前快照。如果使用当前快照中的CSN时，碰到xid对应的CSN号有COMMITSEQNO_COMMIT_INPROGRESS标记，则必须等待相应的事务提交XLOG回放结束后再读取相应的CSN判断是否可见。为了实现上述等待操作，备机在对commit-in-progress的XLOG日志做redo操作时，会调用XactLockTableInsert函数获取相应xid的事务排他锁；其他的读事务如果访问到该xid，会等待在此xid的事务锁上直到相应的事务提交XLOG回放结束后再继续运行。

3. 关键数据结构及函数

1） 快照

快照相关代码如下：

typedef struct SnapshotData {    SnapshotSatisfiesFunc satisfies;  /* 判断可见性的函数；通常使用MVCC，即HeapTupleSatisfiesMVCC */    TransactionId xmin; /*当前活跃事务最小值，小于该值的事务说明已结束  */    TransactionId xmax; /*最新提交事务id（latestCompeleteXid）+1，大于等于改值说明事务还未开始，该事务id不可见  */    TransactionId* xip; /*记录当前活跃事务链表，在CSN版本中该值无用  */    TransactionId* subxip; /* 记录缓存子事务活跃链表，在CSN版本中该值无用  */    uint32 xcnt; /* 记录活跃事务的个数（xip中元组数）在CSN版本中该值无用  */    GTM_Timeline timeline; /* openGauss单机中无用  */    uint32 max_xcnt;       /* xip的最大个数，CSN版本中该值无用  */    int32 subxcnt; /* 缓存子事务活跃链表的个数，在CSN版本中该值无用  */    int32 maxsubxcnt;  /* 缓存子事务活跃链表最大个数，在CSN版本中该值无用  */    bool suboverflowed; /* 子事务活跃链表是否已超过共享内存中预分配的上限，在CSN版本中无用。  */     CommitSeqNo snapshotcsn; /* 快照的CSN号，一般为最新提交事务的CSN号+1(NextCommitSeqNo)，CSN号严格小于该值的事务可见。  */     int prepared_array_capacity; /*  单机openGauss无用  */    int prepared_count; /* 单机openGauss无用  */    TransactionId* prepared_array; /* 单机openGauss无用  */     bool takenDuringRecovery;  /* 是否Recovery过程中产生的快照  */    bool copied; /* 该快照是会话级别静态的，还是新分配内存拷贝的  */     CommandId curcid; /*事务块中的命令序列号，即同一事务中，前面插入的数据，后面可见。  */    uint32 active_count; /* ActiveSnapshot stack的refcount */    uint32 regd_count;   /* RegisteredSnapshotList 的refcount*/    void* user_data;     /* 本地多版本快照使用，标记该快照还有线程使用，不能直接释放 */    SnapshotType snapshot_type; /*  openGauss单机无用  */} SnapshotData;

2） HeapTupleSatisfiesMVCC

用于一般读事务的快照扫描，基于CSN的大体逻辑，详细代码如下：

bool HeapTupleSatisfiesMVCC(HeapTuple htup, Snapshot snapshot, Buffer buffer){    …… /*  初始化变量  */     if (!HeapTupleHeaderXminCommitted(tuple)) { /*  此处先判断用一个bit位记录的hint bit（提示比特位：openGauss判断可见性时，通常需要知道元组xmin和xmax对应的clog的提交状态；为了避免重复访问clog，openGauss内部对可见性判断进行了优化。hint bit是把事务状态直接记录在元组头中，用一个bit位来表示提交和回滚状态。openGauss并不会在事务提交或者回滚时主动更新元组上的 hint bit，而是等到访问该元组并进行可见性判断时，如果发现hint bit没有设置，则从 CLOG 中读取并设置，否则直接读取hint bit的值），防止同一条tuple反复获取事务最终提交状态。如果一次扫描发现该元组的xmin/xmax已经提交，就会打上相应的标记，加速扫描；如果没有标记则继续判断。  */        if (HeapTupleHeaderXminInvalid(tuple)) /*  同样判断hint bit。如果xmin已经标记为invalid说明插入该元组的事务已经回滚，直接返回不可见  */            return false;         if (TransactionIdIsCurrentTransactionId(HeapTupleHeaderGetXmin(page, tuple))) { /*  如果是一个事务内部，需要去判断该元组的CID，也即是同一个事务内，后面的查询可以查到当前事务之前插入的扫描结果  */          …….        } else {  /*  如果扫描别的事务，需要根据快照判断事务是否可见  */            visible = XidVisibleInSnapshot(HeapTupleHeaderGetXmin(page, tuple), snapshot, &hintstatus); /*  通过csnlog判断事务是否可见，并且返回该事务的最终提交状态  */            if (hintstatus == XID_COMMITTED) /*  如果该事务提交，则打上提交的hint bit用于加速判断  */                SetHintBits(tuple, buffer, HEAP_XMIN_COMMITTED, HeapTupleHeaderGetXmin(page, tuple));             if (hintstatus == XID_ABORTED) {                … /*  如果事务回滚，则打上回滚标记  */                SetHintBits(tuple, buffer, HEAP_XMIN_INVALID, InvalidTransactionId);            }            if (!visible) {  /*  如果xmin不可见，则该元组不可见，否则表示插入该元组的事务对于该次快照已经提交，继续判断删除该元组的事务是否对该次快照提交  */                    return false;                }            }        }    } else { /* 如果该条元组的xmin已经被打上提交的hint bit，则通过函数接口CommittedXidVisibleInSnapshot判断是否对本次快照可见  */        /* xmin is committed, but maybe not according to our snapshot */        if (!HeapTupleHeaderXminFrozen(tuple) &&            !CommittedXidVisibleInSnapshot(HeapTupleHeaderGetXmin(page, tuple), snapshot)) {           return false;        }    }   …… /*  后续xmax的判断同xmin类似，如果xmax对于本次快照可见，则说明删除该条元组的事务已经提交，则不可见，否则可见，此处不再赘述 */

该函数的逻辑同MVCC类似，只是此时并没有统一快照，而仅仅是判断当前xmin/xmax的状态，而不再继续调用XidVisibleInSnapshot函数、CommittedXidVisibleInSnapshot函数来判断是否对快照可见。

4） HeapTupleSatisfiesVacuum

根据传入的OldestXmin的值返回相应的状态。死亡元组（openGauss多版本机制中不可见的旧版本元组）且没有任何其他未结束的事务可能访问该元组（xmax<oldestXmin），可以被VACUUM清理。本函数具体代码如下：

HTSV_Result HeapTupleSatisfiesVacuum(HeapTuple htup, TransactionId OldestXmin, Buffer buffer){    ……  /* 初始化变量    if (!HeapTupleHeaderXminCommitted(tuple)) {  /* hint bit标记加速，与MVCC的逻辑相同。  */        if (HeapTupleHeaderXminInvalid(tuple))  /* 如果xmin未提交，则返回该元组死亡，可以清理。 */            return HEAPTUPLE_DEAD;        xidstatus = TransactionIdGetStatus(HeapTupleGetRawXmin(htup), false);  /* 通过CSNLog来获取当前的事务状态  */        if (xidstatus == XID_INPROGRESS) {            if (tuple->t_infomask & HEAP_XMAX_INVALID)  /* 如果xmax还没有，说明没有人删除，此时判断该元组正在插入过程中，否则在删除过程中  */                return HEAPTUPLE_INSERT_IN_PROGRESS;            return HEAPTUPLE_DELETE_IN_PROGRESS;  /* 返回正在删除的过程中  */        } else if (xidstatus == XID_COMMITTED) {  /* 如果xmin提交了，打上hint bit，后面继续看xmax是否提交。  */            SetHintBits(tuple, buffer, HEAP_XMIN_COMMITTED, HeapTupleGetRawXmin(htup));        } else {   ….  /* 事务结束了且未提交，可能是abort或者是crash的事务，一般返回死亡，可删除；单机情形 t_thrd.xact_cxt.useLocalSnapshot没有作用，恒为false。 */            SetHintBits(tuple, buffer, HEAP_XMIN_INVALID, InvalidTransactionId);            return ((!t_thrd.xact_cxt.useLocalSnapshot || IsInitdb) ? HEAPTUPLE_DEAD : HEAPTUPLE_LIVE);        }    }  /* 接着判断xmax。如果还没有设置xmax说明没有人删除该元组，返回元组存活，不可删除。  */    if (tuple->t_infomask & HEAP_XMAX_INVALID)        return HEAPTUPLE_LIVE;……    if (!(tuple->t_infomask & HEAP_XMAX_COMMITTED)) {   /*如果xmax提交，则看xmax是否比oldesxmin小。小的话说明没有未结束的事务会访问该元组，可以删除。 */        xidstatus = TransactionIdGetStatus(HeapTupleGetRawXmax(htup), false);        if (xidstatus == XID_INPROGRESS)            return HEAPTUPLE_DELETE_IN_PROGRESS;         else if (xidstatus == XID_COMMITTED)            SetHintBits(tuple, buffer, HEAP_XMAX_COMMITTED, HeapTupleGetRawXmax(htup));        else {…  /*  xmax对应的事务abort或者crash */            SetHintBits(tuple, buffer, HEAP_XMAX_INVALID, InvalidTransactionId);            return HEAPTUPLE_LIVE;        }    }   /*判断该元组是否可以删除，xmax<OldestXmin可以删除。  */    if (!TransactionIdPrecedes(HeapTupleGetRawXmax(htup), OldestXmin))        return ((!t_thrd.xact_cxt.useLocalSnapshot || IsInitdb) ? HEAPTUPLE_RECENTLY_DEAD : HEAPTUPLE_LIVE);     /* 该元组可以认为已经DEAD，不被任何活跃事务访问，可以删除。 */    return ((!t_thrd.xact_cxt.useLocalSnapshot || IsInitdb) ? HEAPTUPLE_DEAD : HEAPTUPLE_LIVE);}
5） SetXact2CommitInProgress

设置xid对应CSNLog的标记位COMMITSEQNO_COMMIT_INPROGRESS（详情见“五（二）事务ID分配及CLOG/CSNLOG”的第2节），表示此xid对应的事务正在提交过程中。该操作是为了保证可见性判断时的原子性，即为了防止并发读事务在CSN号设置的过程中读到不一致的数据。

6） CSNLogSetCommitSeqNo

给对应的xid设置相应的CSNLog。

7） RecordTransactionCommit

记录事务提交，主要是写CLOG、CSNLOG的XLOG日志以及写CLOG及CSNLOG。

（四）进程内多线程管理机制

简述进程内多线程管理机制相关数据结构及多版本快照计算机制。

1. 事务信息管理

数据库启动时候维护了一段共享内存，每个线程初始化的时候会从这个共享内存中获取一个槽位并将其线程信息记录到槽位中。获取快照时，需要在共享内存数组中更新槽位信息，事务结束时，需要从槽位中将其事务信息清除。计算快照时，通过遍历该全局数组，获取当前所有并发线程的事务信息，并计算出快照信息（xmin、xmax、snapshotcsn等）。事务信息管理的关键数据结构代码如下：

typedef struct PGXACT {    GTM_TransactionHandle handle; /* 单机模式无用参数 */    TransactionId xid;              /* 该线程持有的xid号,如果没有则为0 */    TransactionId prepare_xid;    /* 准备阶段的xid号*/ TransactionId xmin; /* 当前事务开启时最小的活跃xid，vaccum操作不会删除那些xid大于等于xmin的元组。  */    CommitSeqNo csn_min;   /* 当前事务开启时最小的活跃CSN号*/    TransactionId next_xid; /* 单机模式无用参数*/    int nxids;  /* 子事物个数*/    uint8 vacuumFlags; /* vacuum操作相关的flag */ bool needToSyncXid; /* 单机模式无用参数*/bool delayChkpt; /* 如果该线程需要checkpoint线程延迟等待，此值为true#ifdef __aarch64__ */    char padding[PG_CACHE_LINE_SIZE - PGXACT_PAD_OFFSET]; /* 为了性能考虑的结构体对齐*/#endif} PGXACT; struct PGPROC {    SHM_QUEUE links; /* 链表中的指针 */     PGSemaphoreData sem; /* 休眠等待的信号量 */    int waitStatus;      /* 等待状态 */     Latch procLatch; /* 线程的通用闩锁 */     LocalTransactionId lxid; /* 当前线程本地顶层事务ID */    ThreadId pid;            /* 线程的PID */     ThreadId sessMemorySessionid;    uint64 sessionid; /* 线程池模式下当前的会话ID */    int logictid;     /* 逻辑线程ID */    TransactionId gtt_session_frozenxid;    /* 会话级全局临时表的冻结XID */     int pgprocno;    int nodeno;     /* 线程启动时下面这些数据结构为0 */    BackendId backendId; /* 线程的后台ID */    Oid databaseId;      /* 当前访问数据库的OID */    Oid roleId;          /* 当前用户的OID */     /* 版本号，用于升级过程中新老版本的判断 */    uint32 workingVersionNum;     /*热备模式下，标记当前事务是否收到冲突信号。设置该值时需要持有ProcArray锁。 */    bool recoveryConflictPending;     /* 线程等待的轻量级锁信息. */    bool lwWaiting;        /* 当等待轻量级锁时，为真 */    uint8 lwWaitMode;      /* 预获取锁的模式 */    bool lwIsVictim;       /* 强制放弃轻量级锁 */    dlist_node lwWaitLink; /* 等待在相同轻量级锁对象的下一个等待者 */ /* 线程等待的常规锁信息 */    LOCK* waitLock;         /* 等待的常规锁对象 */    PROCLOCK* waitProcLock; /* 等待常规锁对象的持有者 */    LOCKMODE waitLockMode;  /* 预获取常规锁对象的模式 */    LOCKMASK heldLocks;     /* 本线程获取锁对象模式的位掩码 */     /* 等待主备机回放日志同步的信息 */    XLogRecPtr waitLSN;     /* 等待的lsn*/    int syncRepState;       /* 等待主备同步的状态 */    bool syncRepInCompleteQueue;   /* 是否等待在完成队列中 */    SHM_QUEUE syncRepLinks; /* 指向同步队列的指针 */     DataQueuePtr waitDataSyncPoint; /* 数据页复制的数据同步点 */    int dataSyncRepState;           /* 数据页复制的同步状态 */    SHM_QUEUE dataSyncRepLinks;     /* 指向数据页同步队列的指针*/     MemoryContext topmcxt; /* 本线程的顶层内存上下文 */    char myProgName[64];    pg_time_t myStartTime;    syscalllock deleMemContextMutex;     SHM_QUEUE myProcLocks[NUM_LOCK_PARTITIONS];     /* 以下结构为了实现XID批量提交 */    /* 是否为XID批量提交中的成员 */    bool procArrayGroupMember;    /* XID批量提交中的下一个成员 */    pg_atomic_uint32 procArrayGroupNext;    /* 父事务XID和子事物XID中的最大者 */    TransactionId procArrayGroupMemberXid;     /* 提交序列号 */    CommitSeqNo commitCSN;     /* 以下结构为了实现CLOG批量提交 */    bool clogGroupMember;  /* 是否为CLOG批量提交中的成员*/    pg_atomic_uint32 clogGroupNext;  /* CLOG批量提交中的下一个成员*/    TransactionId clogGroupMemberXid;  /* CLOG批量提交的事务ID */    CLogXidStatus clogGroupMemberXidStatus; /* CLOG批量提交的事务状态 */    int64 clogGroupMemberPage;  /* CLOG批量提交对应的CLOG页面 */    XLogRecPtr clogGroupMemberLsn;  /* CLOG批量提交成员的提交回放日志位置 */#ifdef __aarch64__      /* 以下结构体是为了实现ARM架构下回放日志批量插入 */    bool xlogGroupMember;    pg_atomic_uint32 xlogGroupNext;    XLogRecData* xlogGrouprdata;    XLogRecPtr xlogGroupfpw_lsn;    XLogRecPtr* xlogGroupProcLastRecPtr;    XLogRecPtr* xlogGroupXactLastRecEnd;    void* xlogGroupCurrentTransactionState;    XLogRecPtr* xlogGroupRedoRecPtr;    void* xlogGroupLogwrtResult;    XLogRecPtr xlogGroupReturntRecPtr;    TimeLineID xlogGroupTimeLineID;    bool* xlogGroupDoPageWrites;    bool xlogGroupIsFPW;    uint64 snap_refcnt_bitmap;#endif     LWLock* subxidsLock;struct XidCache subxids; /* 子事物XID */     LWLock* backendLock; /* 每个线程的轻量级锁，用于保护以下数据结构的并发访问 */     /* Lock manager data, recording fast-path locks taken by this backend. */    uint64 fpLockBits;  /* 快速路径锁的持有模式 */    FastPathTag fpRelId[FP_LOCK_SLOTS_PER_BACKEND]; /* 表对象的槽位 */    bool fpVXIDLock;  /* 是否获得本地XID的快速路径锁 */    LocalTransactionId fpLocalTransactionId; /* 本地的XID */};

图4 事务信息

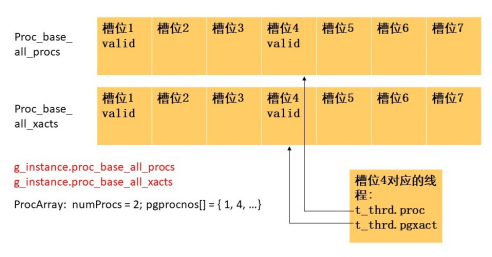

如图4所示，proc_base_all_procs以及proc_base_all_xacts为全局的共享区域，每个线程启动的时候会在这个共享区域中注册一个槽位，并且将线程级指针变量t_thrd.proc以及t_thrd.pgxact指向该区域。当该线程有事务开始时，会将对应事务的xmin、xid等信息填写到pgxact结构体中。关键函数及接口如下。

（1） GetOldestXmin：返回当前多版本快照缓存的oldestXmin。（多版本快照机制见后续章节）

（2） ProcArrayAdd：线程启动时在共享区域中注册一个槽位。

（3） ProcArrayRemove：将当前线程从ProcArray数组中移除。

（4） TransactionIdIsInProgress：判断xid是否还在运行之中。

2. 多版本快照机制

因为openGauss使用一段共享内存来实现快照的获取以及各线程事务信息的管理，计算快照持有共享锁以及事务结束持有排他锁有严重的锁争抢问题。为了解决该冲突，openGauss引入了多版本快照机制解决锁冲突。每当事务结束时，持有排他锁、计算快照的一个版本，记录到一个环形缓冲区队列内存里；当别的线程获取快照时，并不持有共享锁去重新计算，而是通过原子操作到该环形队列顶端获取最新快照并将其引用计数加1；待拷贝完了快照信息后，将引用计数减1；当槽位引用计数为0时，表示可以被新的快照复用。

1） 多版本快照数据结构

多版本快照数据结构代码如下：

typedef struct _snapxid {    TransactionId xmin;    TransactionId xmax;    CommitSeqNo snapshotcsn;    TransactionId localxmin;    bool takenDuringRecovery;    ref_cnt_t ref_cnt[NREFCNT]; /* 该快照的引用计数，如果为0则可复用 */} snapxid_t;  /*多版本快照内容，在openGauss CSN方案下，仅需要记录xmin、xmax、snapshotcsn等关键信息即可。*/ static snapxid_t* g_snap_buffer = NULL;     /*   缓冲区队列内存区指针  */static snapxid_t* g_snap_buffer_copy = NULL; /*   缓冲区队列内存的浅拷贝 */static size_t g_bufsz = 0;static bool g_snap_assigned = false;  /*多版本快照buffer队列是否已初始化 */ #define SNAP_SZ sizeof(snapxid_t) /*  每一个多版本快照的size大小  */#define MaxNumSnapVersion 64    /* 多版本快照队列的大小，64个版本  */ static volatile snapxid_t* g_snap_current = NULL; /*  当前的快照指针  */static volatile snapxid_t* g_snap_next = NULL; /*  下一个可用槽位的快照指针  */
2） buffer队列创建流程

在创建共享内存时，根据MaxNumSnapVersion函数的size生成“MaxNumSnapVersion * SNAP_SZ”大小的共享内存区。并将g_snap_current置为0号偏移，g_snap_next置为“1 * SNAP_SZ”偏移。

3） 多版本快照的计算

（1） 获取当前g_snap_next。

（2） 保证当前已持有Proc数组的排他锁，进行xmin、xmax、CSN等关键结构的计算，并存放到g_snap_next中。

（3） 寻找下一个refcount为0可复用的槽位，将g_snap_current赋值为g_snap_next，g_snap_next赋值为可复用的槽位偏移。

4） 多版本快照的获取

（1） 获取g_snap_current指针并将当前快照槽位的引用计数加1，防止并发更新快照时被复用。

（2） 将当前快中的信息拷贝到当前连接的静态快照内存中。

（3） 释放当前多版本快照，并将当前快照槽位的引用计数减1。

5） 关键函数

（1） CreateSharedRingBuffer：创建多版本快照共享内存信息。

（2） GetNextSnapXid：获取下一个多版本快照位置。函数代码如下：

static inline snapxid_t* GetNextSnapXid(){return g_snap_buffer ? (snapxid_t*)g_snap_next : NULL;}
（3） SetNextSnapXid：获取下一个可用的槽位，并且将当前多版本快照最新更新。函数代码如下：

static void SetNextSnapXid(){    if (g_snap_buffer != NULL) {        g_snap_current = g_snap_next; /* 将最新的多版本快照更新到最新。*/        pg_write_barrier(); /* 此处是防止buffer ring初始化时的ARM乱序问题。*/        g_snap_assigned = true;        snapxid_t* ret = (snapxid_t*)g_snap_current;        size_t idx = SNAPXID_INDEX(ret);    loop: /* 主循环，整体思路是不停遍历多版本槽位信息，一直找到一个refcout为0的可重用槽位。*/        do {            ++idx;            /* 如果发生回卷，那么重头再找 */            if (idx == g_bufsz)                idx = 0;            ret = SNAPXID_AT(idx);            if (IsZeroRefCount(ret)) {                g_snap_next = ret;                return;            }        } while (ret != g_snap_next);        ereport(WARNING, (errmsg("snapshot ring buffer overflow.")));/* 当前多版本快照个数为64个，理论上可能是会出现槽位被占满，如果没有空闲槽位，重新遍历即可。 */        goto loop;    }}

（4） CalculateLocalLatestSnapshot：计算多版本快照信息。函数代码如下：

void CalculateLocalLatestSnapshot(bool forceCalc){    …/* 初始化变量  */     snapxid_t* snapxid = GetNextSnapXid(); /*设置下一个空闲多版本快照槽位信息 */     /* 初始化xmax为 latestCompletedXid + 1 */    xmax = t_thrd.xact_cxt.ShmemVariableCache->latestCompletedXid;    TransactionIdAdvance(xmax);      /*并不是每个事务提交都会重新计算xmin和oldestxmin，只有每1000个事务或者每隔1s才会计算，此时xmin及oldestxmin一般偏小，但是不影响可见性判断。  */    currentTimeStamp = GetCurrentTimestamp();    if (forceCalc || ((++snapshotPendingCnt == MAX_PENDING_SNAPSHOT_CNT) ||                         (TimestampDifferenceExceeds(snapshotTimeStamp, currentTimeStamp, CALC_SNAPSHOT_TIMEOUT)))) {        snapshotPendingCnt = 0;        snapshotTimeStamp = currentTimeStamp;         /* 初始化xmin */        globalxmin = xmin = xmax;         int* pgprocnos = arrayP->pgprocnos;        int numProcs;         /*          循环遍历proc并计算快照相应值          */        numProcs = arrayP->numProcs;         /*主要流程，遍历proc_base_all_xacts，将其中pgxact->xid的最小值记为xmin，其中pgxact->xmin的最小值记为oldestxmin。  */        for (index = 0; index < numProcs; index++) {            int pgprocno = pgprocnos[index];            volatile PGXACT* pgxact = &g_instance.proc_base_all_xacts[pgprocno];            TransactionId xid;             if (pgxact->vacuumFlags & PROC_IN_LOGICAL_DECODING)                continue;             /* 对于autovacuum的xmin，跳过，避免长VACUUM阻塞脏元组回收 */            if (pgxact->vacuumFlags & PROC_IN_VACUUM)                continue;             /* 用最小的xmin来更新globalxmin */            xid = pgxact->xmin;             if (TransactionIdIsNormal(xid) && TransactionIdPrecedes(xid, globalxmin))                globalxmin = xid;             xid = pgxact->xid;             if (!TransactionIdIsNormal(xid))                xid = pgxact->next_xid;             if (!TransactionIdIsNormal(xid) || !TransactionIdPrecedes(xid, xmax))                continue;             if (TransactionIdPrecedes(xid, xmin))                xmin = xid;        }         if (TransactionIdPrecedes(xmin, globalxmin))            globalxmin = xmin;         t_thrd.xact_cxt.ShmemVariableCache->xmin = xmin;        t_thrd.xact_cxt.ShmemVariableCache->recentLocalXmin = globalxmin;    }     /* 此处给多版本快照信息赋值，xmin、oldestxmin因为不是及时计算故可能偏小，xmax、CSN号都是当前的准确值，注意计算快照的时候必须持有排他锁。  */    snapxid->xmin = t_thrd.xact_cxt.ShmemVariableCache->xmin;    snapxid->xmax = xmax;    snapxid->localxmin = t_thrd.xact_cxt.ShmemVariableCache->recentLocalXmin;    snapxid->snapshotcsn = t_thrd.xact_cxt.ShmemVariableCache->nextCommitSeqNo;    snapxid->takenDuringRecovery = RecoveryInProgress();    SetNextSnapXid(); /*设置当前多版本快照  */}（5） GetLocalSnapshotData：获取最新的多版本快照供事务使用。函数代码如下：Snapshot GetLocalSnapshotData(Snapshot snapshot){      /* 检查是否有多版本快照。在recover启动之前，是没有计算出多版本快照的，此时直接返回。 */    if (!g_snap_assigned || (g_snap_buffer == NULL)) {        ereport(DEBUG1, (errmsg("Falling back to origin GetSnapshotData: not assigned yet or during shutdown\n")));        return NULL;    }    pg_read_barrier(); /*为了防止ringBuffer初始化时的ARM乱序问题*/    snapxid_t* snapxid = GetCurrentSnapXid();  /* 将当前的多版本快照refcount++，避免被并发计算新快照的事务重用。  */     snapshot->user_data = snapxid;     …  /* 此处将多版本快照snapxid中的信息赋值给快照，注意此处是深拷贝，因为多版本快照仅有几个变量的关键信息，直接赋值即可，之后就可以将相应的多版本快照refcount释放。  */    u_sess->utils_cxt.RecentXmin = snapxid->xmin;    snapshot->xmin = snapxid->xmin;    snapshot->xmax = snapxid->xmax;    snapshot->snapshotcsn = snapxid->snapshotcsn;    …    ReleaseSnapshotData(snapshot);  /* 将多版本快照的refcount释放，以便可以被重用。  */    return snapshot;}

三、锁机制

数据库对公共资源的并发控制是通过锁来实现的，根据锁的用途不同，通常可以分为3种：自旋锁（spinlock）、轻量级锁（LWLock，light weight lock）和常规锁（或基于这3种锁的进一步封装）。使用锁的一般操作流程可以简述为3步：加锁、临界区操作、放锁。在保证正确性的情况下，锁的使用及争抢成为制约性能的重要因素，下面先简单介绍openGauss中的3种锁，最后再着重介绍openGauss基于鲲鹏架构所做的锁相关性能优化。

（一）自旋锁

自旋锁一般是使用CPU的原子指令TAS（test-and-set）实现的。只有2种状态：锁定和解锁。自旋锁最多只能被一个进程持有。自旋锁与信号量的区别在于，当进程无法得到资源时，信号量使进程处于睡眠阻塞状态，而自旋锁使进程处于忙等待状态。自旋锁主要用于加锁时间非常短的场合，比如修改标志或者读取标志字段，在几十个指令之内。在编写代码时，自旋锁的加锁和解锁要保证在一个函数内。自旋锁由编码保证不会产生死锁，没有死锁检测，并且没有等待队列。由于自旋锁消耗CPU，当使用不当长期持有时会触发内核core dump（核心转储），openGauss中将许多32/64/128位变量的更新改用CAS原子操作，避免或减少使用自旋锁。

与自旋锁相关的操作主要有下面几个：

（1） SpinLockInit：自旋锁的初始化。

（2） SpinLockAcquire：自旋锁加锁。

（3） SpinLockRelease：自旋锁释放锁。

（4） SpinLockFree：自旋锁销毁并清理相关资源。

（二）LWLock轻量级锁

轻量级锁是使用原子操作、等待队列和信号量实现的。存在2种类型：共享锁和排他锁。多个进程可以同时获取共享锁，但排他锁只能被一个进程拥有。当进程无法得到资源时，轻量级锁会使进程处于睡眠阻塞状态。轻量级锁主要用于内部临界区操作比较久的场合，加锁和解锁的操作可以跨越函数，但使用完后要立即释放。轻量级锁应由编码保证不会产生死锁。但是由于代码复杂度及各类异常处理，openGauss提供了LWLock的死锁检测机制，避免各类异常场景产生的LWLock死锁问题。

与轻量级锁相关的函数有如下几个。

（1） LWLockAssign：申请一个LWLock。

（2） LWLockAcquire：加锁。

（3 ）LWLockConditionalAcquire：条件加锁，如果没有获取锁则返回false，并不一直等待。

（4） LWLockRelease：释放锁。

（5） LWLockReleaseAll：释放拥有的所有锁。当事务过程中出错了，会将持有的所有LWLock全部回滚释放，避免残留阻塞后续操作。

相关结构体代码如下：

#define LW_FLAG_HAS_WAITERS ((uint32)1 << 30)#define LW_FLAG_RELEASE_OK ((uint32)1 << 29)#define LW_FLAG_LOCKED ((uint32)1 << 28) #define LW_VAL_EXCLUSIVE ((uint32)1 << 24)#define LW_VAL_SHARED 1 /* 用于标记LWLock的state状态，实现锁的获取和释放*/ typedef struct LWLock {    uint16 tranche;         /* 轻量级锁的ID标识 */    pg_atomic_uint32 state; /* 锁的状态位 */    dlist_head waiters;     /* 等锁线程的链表 */#ifdef LOCK_DEBUG    pg_atomic_uint32 nwaiters; /* 等锁线程的个数 */    struct PGPROC *owner;      /* 最后独占锁的持有者 */#endif#ifdef ENABLE_THREAD_CHECK    pg_atomic_uint32 rwlock;    pg_atomic_uint32 listlock;#endif} LWLock;
（三）常规锁
常规锁是使用哈希表实现的。常规锁支持多种锁模式（lock modes），这些锁模式之间的语义和冲突是通过冲突表来定义的。常规锁主要用于业务访问的数据库对象加锁。常规锁的加锁遵守数据库的两阶段加锁协议，即访问过程中加锁，事务提交时释放锁。
常规锁有等待队列并提供了死锁检测机制，当检测到死锁发生时选择一个事务进行回滚。
openGauss提供了8个锁级别分别用于不同的语句并发：1级锁一般用于SELECT查询操作；3级锁一般用于基本的INSERT、UPDATE、DELETE操作；4级锁用于VACUUM、analyze等操作；8级锁一般用于各类DDL语句，具体宏定义及命名代码如下：

#define AccessShareLock 1  /* SELECT语句 */#define RowShareLock 2     /* SELECT FOR UPDATE/FOR SHARE语句 */#define RowExclusiveLock 3 /* INSERT, UPDATE, DELETE语句 */#define ShareUpdateExclusiveLock  \    4 /* VACUUM (non-FULL),ANALYZE, CREATE INDEX CONCURRENTLY语句 */#define ShareLock 5 /* CREATE INDEX (WITHOUT CONCURRENTLY)语句 */#define ShareRowExclusiveLock                \    6 /* 类似于独占模式, 但是允许ROW SHARE模式并发 */#define ExclusiveLock                  \    7 /* 阻塞ROW SHARE，如SELECT...FOR UPDATE语句 */#define AccessExclusiveLock              \    8 /* ALTER TABLE, DROP TABLE, VACUUM FULL, LOCK TABLE语句 */
    这8个级别的锁冲突及并发控制如表1所示，其中表示两个锁操作可以并发。

    表1  锁冲突及并发控制

加锁对象数据结构，通过对field1->field5赋值标识不同的锁对象，使用locktag_type标识锁对象类型，如relation表级对象、tuple行级对象、事务对象等，对应的代码如下：

typedef struct LOCKTAG {    uint32 locktag_field1;      /* 32比特位*/    uint32 locktag_field2;      /* 32比特位*/    uint32 locktag_field3;      /* 32比特位*/    uint32 locktag_field4;      /* 32比特位*/    uint16 locktag_field5;      /* 32比特位*/    uint8 locktag_type;          /* 详情见枚举类LockTagType*/    uint8 locktag_lockmethodid; /* 锁方法类型*/} LOCKTAG; typedef enum LockTagType {    LOCKTAG_RELATION, /* 表关系*/    /* LOCKTAG_RELATION的ID信息为所属库的OID+表OID；如果库的OID为0表示此表是共享表，其中OID为openGauss内核通用对象标识符 */    LOCKTAG_RELATION_EXTEND, /* 扩展表的优先权*/    /* LOCKTAG_RELATION_EXTEND的ID信息 */    LOCKTAG_PARTITION,          /* 分区*/    LOCKTAG_PARTITION_SEQUENCE, /* 分区序列*/    LOCKTAG_PAGE,               /* 表中的页*/    /* LOCKTAG_PAGE的ID信息为RELATION信息+BlockNumber（页面号）*/    LOCKTAG_TUPLE, /* 物理元组*/    /* LOCKTAG_TUPLE的ID信息为PAGE信息+OffsetNumber（页面上的偏移量） */    LOCKTAG_TRANSACTION, /* 事务ID (为了等待相应的事务结束) */    /* LOCKTAG_TRANSACTION的ID信息为事务ID号 */    LOCKTAG_VIRTUALTRANSACTION, /* 虚拟事务ID */    /* LOCKTAG_VIRTUALTRANSACTION的ID信息为它的虚拟事务ID号 */    LOCKTAG_OBJECT, /* 非表关系的数据库对象 */    /* LOCKTAG_OBJECT的ID信息为数据OID+类OID+对象OID+子ID */    LOCKTAG_CSTORE_FREESPACE, /* 列存储空闲空间 */    LOCKTAG_USERLOCK, /* 预留给用户锁的锁对象 */    LOCKTAG_ADVISORY, /* 用户顾问锁 */    LOCK_EVENT_NUM} LockTagType;
常规锁LOCK结构，tag是常规锁对象的唯一标识，procLocks是将该锁所有的持有、等待线程串联起来的结构体指针。对应的代码如下：

typedef struct LOCK {    /* 哈希键 */    LOCKTAG tag; /* 锁对象的唯一标识 */     /* 数据 */    LOCKMASK grantMask;           /* 已经获取锁对象的位掩码 */    LOCKMASK waitMask;            /* 等待锁对象的位掩码 */    SHM_QUEUE procLocks;          /* 与锁关联的PROCLOCK对象链表 */    PROC_QUEUE waitProcs;         /* 等待锁的PGPROC对象链表 */    int requested[MAX_LOCKMODES]; /* 请求锁的计数 */    int nRequested;               /* requested数组总数 */    int granted[MAX_LOCKMODES];   /* 已获取锁的计数 */    int nGranted;                 /* granted数组总数 */} LOCK;
PROCLOCK结构，主要是将同一锁对象等待和持有者的线程信息串联起来的结构体。对应的代码如下：

typedef struct PROCLOCK {    /* 标识 */    PROCLOCKTAG tag; /* proclock对象的唯一标识 */     /* 数据 */    LOCKMASK holdMask;    /* 已获取锁类型的位掩码 */    LOCKMASK releaseMask; /* 预释放锁类型的位掩码 */    SHM_QUEUE lockLink;   /* 指向锁对象链表的指针 */    SHM_QUEUE procLink;   /* 指向PGPROC链表的指针 */} PROCLOCK;
t_thrd.proc结构体里waitLock字段记录了该线程等待的锁，该结构体中procLocks字段将所有跟该锁有关的持有者和等着串起来，其队列关系如图1所示。

图1 t_thrd.proc结构体队列关系图

常规锁的主要函数如下。

（1） LockAcquire：对锁对象加锁。

（2） LockRelease：对锁对象释放锁。

（3 ）LockReleaseAll：释放所有锁资源。

（四）死锁检测机制

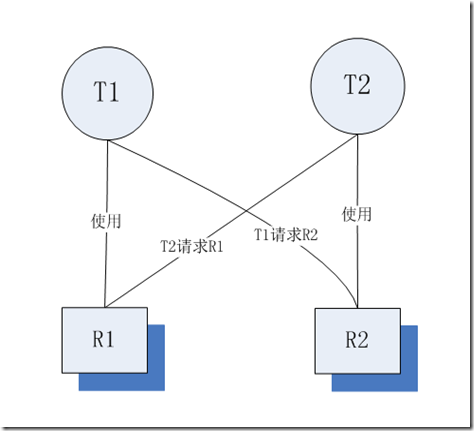

死锁主要是由于进程B要访问进程A所在的资源，而进程A又由于种种原因不释放掉其锁占用的资源，从而数据库就会一直处于阻塞状态。如图2中，T1使用资源R1去请求R2，而T2事务持有R2的资源去申请R1。

图2  死锁状态

形成死锁的必要条件是：资源的请求与保持。每一个进程都可以在使用一个资源的同时去申请访问另一个资源。打破死锁的常见处理方式：中断其中的一个事务的执行，打破环状的等待。openGauss提供了LWLock的死锁检测及常规锁的死锁检测机制，下面简单介绍一下相关原理及代码。

1. LWLock死锁检测自愈

openGauss使用一个独立的检测线程来完成轻量级锁的死锁探测、诊断和解除。工作线程在请求轻量级锁成功之前会写入一个时间戳数值，成功获得锁之后置该时间戳为0。监测线程可以通过快速对比时间戳数值来发现长时间获得不到锁资源的线程，这一过程是快速轻量的。只有发现长时间的锁等待，死锁检测的诊断才会触发。这么做的目的是防止频繁诊断影响业务正常执行能。一旦确定了死锁环的存在，检测线程首先会将死锁信息记录到日志中去，然后采取恢复措施使得死锁自愈，即选择死锁环中的一个线程报错退出。机制如图3所示。

图3  LWLock死锁检测自愈

因为检测死锁是否真正发生是一个重CPU操作，为了不影响数据库性能和运行稳定性，轻量级死锁检测使用了一种轻量式的探测，用来快速判断是否可能发生了死锁。采用看门狗（watchdog）的方法，利用时间戳来探测。工作线程在锁请求进入时会在全局内存上写入开始等待的时间戳；在锁请求成功后，将该时间戳清0。对于一个发生死锁的线程，它的锁请求是wait状态，时间戳也不会清0，且与当前运行时间戳数值的差值越来越大。由GUC参数fault_mon_timeout控制检测间隔时间，默认为5s。LWLock死锁检测每隔fault_mon_timeout去进行检测，如果当前发现有同样线程、同样锁id，且时间戳等待时间超过检测间隔时间值，则触发真正死锁检测。时间统计及轻量级检测函数如下。

（1） pgstat_read_light_detect：从统计信息结构体中读取线程及锁id相关的时间戳，并记录到指针队列中。

（2） lwm_compare_light_detect：跟几秒检测之前的时间对比，如果找到可能发生死锁的线程及锁id则返回true，否则返回false。

真正的LWLock死锁检测是一个有向无环图的判定过程，它的实现跟常规锁类似，这部分会在下面一小节中详细介绍。死锁检测需要两部分的信息：锁，包括请求和分配的信息；线程，包括等待和持有的信息，这些信息记录到相应的全局变量中，死锁检测线程可以访问并进行判断。相关的函数如下。

用于死锁检测的锁和线程相关数据结构如下。

（1） lock_entry_id记录线程信息，有thread_id及sessionid是为了适配线程池框架，可以准确的从统计信息中找到相应的信息。对应的代码如下：

typedef struct {    ThreadId thread_id;    uint64 st_sessionid;} lock_entry_id;
（2） lwm_light_detect记录可能出现死锁的线程，最后用一个链表的形式将当前所有信息串联起来。对应的代码如下：

typedef struct {    /* 线程ID */    lock_entry_id entry_id;     /* 轻量级锁检测引用计数 */    int lw_count;} lwm_light_detect;
（3） lwm_lwlocks 记录线程相关的锁信息，持有锁数量，以及等锁信息。对应的代码如下：

typedef struct {    lock_entry_id be_tid;         /* 线程ID */    int be_idx;                   /* 后台线程的位置 */    LWLockAddr want_lwlock;         /* 预获取锁的信息 */    int lwlocks_num;              /* 线程持有的轻量级锁个数 */    lwlock_id_mode* held_lwlocks; /* 线程持有的轻量级锁数组 */} lwm_lwlocks;

2. 常规锁死锁检测

openGauss在获取锁时如果没有冲突可以直接上锁；如果有冲突则设置一个定时器timer，并进入等待，过一段时间会被timer唤起进行死锁检测。如果在某个锁的等锁队列中，进程T2排在进程T1后面，且进程T2需要获取的锁与T1需要获取的锁资源冲突，则T2到T1会有一条软等待边（soft edge）。如果进程T2的加锁请求与T1进程所持有的锁冲突，则有一条硬等待边（hard edge）。那么整体思路就是通过递归调用，从当前顶点等锁的顶点出发，沿着等待边向前走，看是否存在环，如果环中有soft edge，说明环中两个进程都在等锁，重新排序，尝试解决死锁冲突。如果没有soft edge，那么只能终止当前等锁的事务，解决死锁等待环。如图5-19所示，虚线代表soft edge，实线代表hard fdge。线程A等待线程B，线程B等待线程C，线程C等待线程A，因为线程A等待线程B的是soft edge，进行一次调整成为图4右边的等待关系，此时发现线程A等待线程C，线程C等待线程A，没有soft edge，检测到死锁。

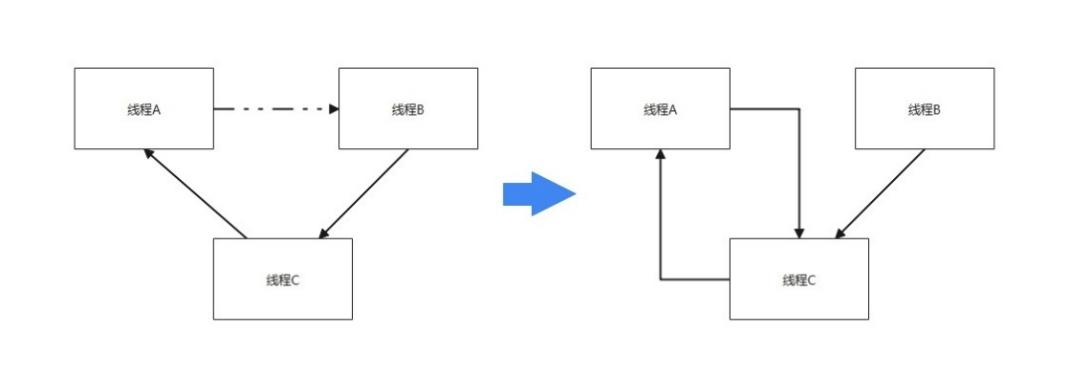

图4  常规锁死锁检测示意图

主要函数如下。

（1） DeadLockCheck：死锁检测函数。

（2） DeadLockCheckRecurse：如果死锁则返回true，如果有soft edge，返回false并且尝试解决死锁冲突。

（3） check_stack_depth：openGauss会检查死锁递归检测堆栈（死锁检测递归栈过长，会引发在死锁检测时，长期持有所有锁的LWLock分区，从而阻塞业务）。

（4） CheckDeadLockRunningTooLong：openGauss会检查死锁检测时间，防止死锁检测时间过长，阻塞后面所有业务。对应的代码如下：

static void CheckDeadLockRunningTooLong(int depth){ /* 每4层检测一下 */    if (depth > 0 && ((depth % 4) == 0)) {        TimestampTz now = GetCurrentTimestamp();        long secs = 0;        int usecs = 0;         if (now > t_thrd.storage_cxt.deadlock_checker_start_time) {            TimestampDifference(t_thrd.storage_cxt.deadlock_checker_start_time, now, &secs, &usecs);            if (secs > 600) { /* 如果从死锁检测开始超过十分钟，则报错处理。*/#ifdef USE_ASSERT_CHECKING                DumpAllLocks();/* 在debug版本时，导出所有的锁信息，便于定位问题。*/#endif                 ereport(defence_errlevel(), (errcode(ERRCODE_INTERNAL_ERROR),                                             errmsg("Deadlock checker runs too long and is greater than 10 minutes.")));            }        }    }}
（5） FindLockCycle：检查是否有死锁环。
（6） FindLockCycleRecurse：死锁检测内部递归调用函数。
相应的数据结构有：
（1） 死锁检测中最核心最关键的有向边数据结构。对应的代码如下：

typedef struct EDGE {    PGPROC *waiter;  /* 等待的线程 */    PGPROC *blocker; /* 阻塞的线程 */    int pred;        /* 拓扑排序的工作区 */    int link;        /* 拓扑排序的工作区 */} EDGE;
（2） 可重排的一个等待队列。对应的代码如下：

typedef struct WAIT_ORDER {    LOCK *lock;     /* the lock whose wait queue is described */    PGPROC **procs; /* array of PGPROC *'s in new wait order */    int nProcs;} WAIT_ORDER;
（3） 死锁检测最后打印的相应信息。对应的代码如下：

typedef struct DEADLOCK_INFO {    LOCKTAG locktag;   /* 等待锁对象的唯一标识 */    LOCKMODE lockmode; /* 等待锁对象的锁类型 */    ThreadId pid;      /* 阻塞线程的线程ID */} DEADLOCK_INFO;

（五）无锁原子操作

openGauss封装了32、64、128的原子操作，主要用于取代自旋锁，实现简单变量的原子更新操作。

（1） gs_atomic_add_32：32位原子加，并且返回加之后的值。对应的代码如下：

static inline int32 gs_atomic_add_32(volatile int32* ptr, int32 inc){    return __sync_fetch_and_add(ptr, inc) + inc;}
（2） gs_atomic_add_64：64位原子加，并且返回加之后的值。对应的代码如下：

static inline int64 gs_atomic_add_64(int64* ptr, int64 inc){    return __sync_fetch_and_add(ptr, inc) + inc;}
（3） gs_compare_and_swap_32：32位CAS操作，如果dest在更新前没有被更新，则将newval写到dest地址。dest地址的值没有被更新，就返回true；否则返回false。对应的代码如下：

static inline bool gs_compare_and_swap_32(int32* dest, int32 oldval, int32 newval){    if (oldval == newval)        return true;     volatile bool res = __sync_bool_compare_and_swap(dest, oldval, newval);     return res;}
（4） gs_compare_and_swap_64：64位CAS操作，如果dest在更新前没有被更新，则将newval写到dest地址。dest地址的值没有被更新，就返回true；否则返回false。对应的代码如下：

static inline bool gs_compare_and_swap_64(int64* dest, int64 oldval, int64 newval){    if (oldval == newval)        return true;     return __sync_bool_compare_and_swap(dest, oldval, newval);}
（5） arm_compare_and_swap_u128：openGauss提供跨平台的128位CAS操作，在ARM平台下，使用单独的指令集汇编了128位原子操作，用于提升内核测锁并发的性能，详情可以参考下一小结。对应的代码如下：

static inline uint128_u arm_compare_and_swap_u128(volatile uint128_u* ptr, uint128_u oldval, uint128_u newval){#ifdef __ARM_LSE    return __lse_compare_and_swap_u128(ptr, oldval, newval);#else    return __excl_compare_and_swap_u128(ptr, oldval, newval);#endif}#endif
（6） atomic_compare_and_swap_u128：128位CAS操作，如果dest地址的值在更新前没有被其他线程更新，则将newval写到dest地址。dest地址的值没有被更新，就返回新值；否则返回被别人更新后的值。需要注意必须由上层的调用者保证传入的参数是128位对齐的。对应的代码如下：

static inline uint128_u atomic_compare_and_swap_u128(    volatile uint128_u* ptr,    uint128_u oldval = uint128_u{0},    uint128_u newval = uint128_u{0}){#ifdef __aarch64__    return arm_compare_and_swap_u128(ptr, oldval, newval);#else    uint128_u ret;    ret.u128 = __sync_val_compare_and_swap(&ptr->u128, oldval.u128, newval.u128);    return ret;#endif}

（六）基于鲲鹏服务器的性能优化

本章着重介绍openGauss基于硬件结构的锁相关的函数及结构体的性能优化。

1. WAL Group inset优化

数据库redo日志缓存系统指的是数据库redo日志持久化的写缓存，数据库redo日志落盘之前会写入到日志缓存中再写到磁盘进行持久化。日志缓存的写入效率是决定数据库整体吞吐量的主要因素，而各个线程之间写日志时为了保证日志顺序写存在锁争抢，锁的争抢就成为了性能的主要瓶颈点。openGauss针对鲲鹏服务器ARM CPU的特点，通过group的方式进行日志的插入，减少锁的争抢，提升WAL日志的插入效率，从而提升整个数据库的吞吐性能。group的方式主要流程如图5所示。

图5  group的方式日志插

关键函数代码如下：

static XLogRecPtr XLogInsertRecordGroup(XLogRecData* rdata, XLogRecPtr fpw_lsn){    …/* 初始化变量以及简单校验  */    START_CRIT_SECTION();  /* 开启临界区  */     proc->xlogGroupMember = true;   …    proc->xlogGroupDoPageWrites = &t_thrd.xlog_cxt.doPageWrites;     nextidx = pg_atomic_read_u32(&t_thrd.shemem_ptr_cxt.LocalGroupWALInsertLocks[groupnum].l.xlogGroupFirst);      while (true) {        pg_atomic_write_u32(&proc->xlogGroupNext, nextidx); /* 将上一个成员记录到proc结构体中  */        /* 防止ARM乱序：保证所有前面的写操作都可见 */        pg_write_barrier();         if (pg_atomic_compare_exchange_u32(&t_thrd.shemem_ptr_cxt.LocalGroupWALInsertLocks[groupnum].l.xlogGroupFirst,

2. Cache align消除伪共享

CPU在访问主存时一次会获取整个缓存行的数据，其中x86典型值是64字节，而ARM 1620芯片L1和L2缓存都是64字节，L3缓存是128字节。

以LWLock为例，代码如下所示：

#ifdef __aarch64__#define LWLOCK_PADDED_SIZE PG_CACHE_LINE_SIZE(128)#else#define LWLOCK_PADDED_SIZE (sizeof(LWLock) <= 32 ? 32 : 64)#endiftypedef union LWLockPadded{LWLocklock;charpad[LWLOCK_PADDED_SIZE];} LWLockPadded;

当前锁逻辑中LWLock的访问仍然是最突出的热点之一。如果LWLOCK_PADDED_SIZE是32字节，且LWLock是按照一个连续的数组来存储的，对于64字节的缓存行可以同时容纳两个LWLockPadded，128字节的缓存行则可以同时含有4个LWLockPadded。当系统中对LWLock竞争激烈时，对应的缓存行不停地获取和失效，浪费大量CPU资源。故在ARM机器的优化下将padding_size直接设置为128，消除伪共享，提升整体LWLock的使用性能。

3. WAL INSERT 128CAS无锁临界区保护

目前数据库或文件系统，WAL需要把内存中生成的日志信息插入到日志缓存中。为了实现日志高速缓存，日志管理系统会并发插入，通过预留全局位置来完成，一般使用两个64位的全局数据位置索引分别表示存储插入的起始和结束位置，最大能提供16EB(Exabyte)的数据索引的支持。为了保护全局的位置索引，WAL引入了一个高性能的原子锁实现每个日志缓存位置的保护，在NUMA架构中，特别是ARM架构中，由于原子锁退避和高跨CPU访问延迟，缓存一致性性能差异导致WAL并发的缓存保护成为瓶颈。

优化的主要涉及思想是将两个64位的全局数据位置信息通过128位原子操作替换原子锁，消除原子锁本身在跨CPU访问、原子锁退避（backoff）、缓存一致性代价。如图6所示。

图6   128CAS无锁临界区保护示意图

全局位置信息包括一个64位起始地址和一个64位的结束地址，将这两个地址合并成为一个128位信息，通过CAS原子操作完成免锁位置信息的预留。在ARM平台中没有实现128位的原子操作库，openGauss通过exclusive命令加载两个ARM64位数据来实现，ARM64汇编指令为LDXP/STXP。

关键数据结构及函数ReserveXLogInsertLocation的代码如下：

typedef union {    uint128   u128;    uint64    u64[2];    uint32    u32[4];} uint128_u; /* 为了代码可读及操作，将u128设计成union的联合结构体，内存位置进行64位数值的赋值。*/static void ReserveXLogInsertLocation(uint32 size, XLogRecPtr* StartPos, XLogRecPtr* EndPos, XLogRecPtr* PrevPtr){    volatile XLogCtlInsert* Insert = &t_thrd.shemem_ptr_cxt.XLogCtl->Insert;    uint64 startbytepos;    uint64 endbytepos;    uint64 prevbytepos;     size = MAXALIGN(size); #if defined(__x86_64__) || defined(__aarch64__)    uint128_u compare;    uint128_u exchange;    uint128_u current;     compare = atomic_compare_and_swap_u128((uint128_u*)&Insert->CurrBytePos); loop1:    startbytepos = compare.u64[0];    endbytepos = startbytepos + size;     exchange.u64[0] = endbytepos;  /* 此处为了代码可读，将uint128设置成一个union的联合结构体。将起始和结束位置写入到exchange中。*/    exchange.u64[1] = startbytepos;     current = atomic_compare_and_swap_u128((uint128_u*)&Insert->CurrBytePos, compare, exchange);    if (!UINT128_IS_EQUAL(compare, current)) { /* 如果被其他线程并发更新，重新循环*/        UINT128_COPY(compare, current);        goto loop1;    }    prevbytepos = compare.u64[1]; #else    SpinLockAcquire(&Insert->insertpos_lck); /* 其余平台使用自旋锁原子锁来保护变量更新 */    startbytepos = Insert->CurrBytePos;    prevbytepos = Insert->PrevBytePos;    endbytepos = startbytepos + size;    Insert->CurrBytePos = endbytepos;    Insert->PrevBytePos = startbytepos;     SpinLockRelease(&Insert->insertpos_lck);#endif /* __x86_64__|| __aarch64__ */    *StartPos = XLogBytePosToRecPtr(startbytepos);    *EndPos = XLogBytePosToEndRecPtr(endbytepos);    *PrevPtr = XLogBytePosToRecPtr(prevbytepos);}

4. CLOG Partition优化

CLOG日志即是事务提交日志（详情可参考章节“事务ID分配及CLOG/CSNLOG^{）”，每个事务存在4种状态：IN_PROGRESS、COMMITED、ABORTED、SUB_COMMITED，每条日志占2 bit。CLOG日志需要存储在磁盘上，一个页面（8kB）可以包含215条，每个日志文件（段=256 x 8k）226条。当前CLOG的访问通过缓冲池实现，代码中使用统一的SLRU缓冲池算法。}

图7  CLOG的日志缓冲池优化前

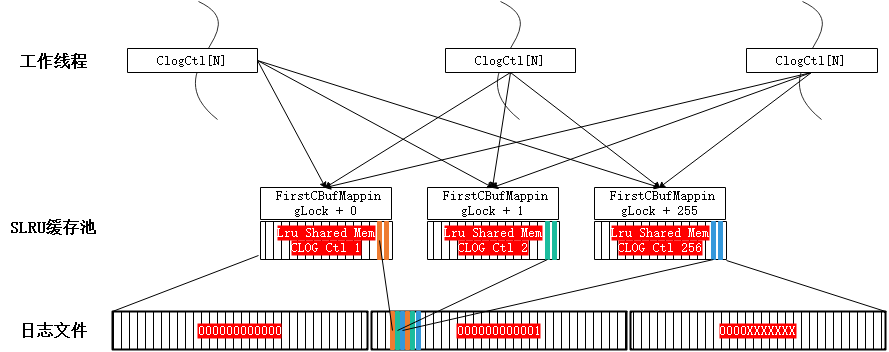

图8  CLOG的日志缓冲池优化后

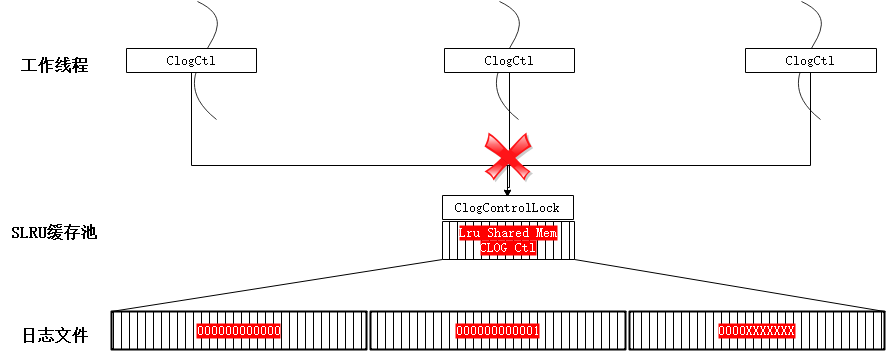

如图7所示，CLOG的日志缓冲池在共享内存中且全局唯一，名称为名称为“CLOG Ctl”，为各工作线程共享该资源。在高并发的场景下，该资源的竞争成为性能瓶颈，优化分区后如图8。按页面号进行取模运算（求两个数相除的余数）将日志均分到多个共享内存的缓冲池中，由线程局部对象的数组ClogCtlData来记录，名称为“CLOG Ctl i”，同步增加共享内存中的缓冲池对象及对应的全局锁。也就是通过打散的方式提高整体吞吐。

CLOG分区优化需要将源代码中涉及原缓冲池的操作进行修改，改为操作对应的分区的缓冲池，而通过事务id、页面号能方便地找到对应的分区，与此同时对应的控制锁也从原来的一把锁改为多把锁的操作，涉及的结构体代码如下，涉及的函数如表2所示：

5. 支持NUMA-aware数据和线程访问分布

NUMA远端访问：内存访问涉及访问线程和被访问内存两个的物理位置。只有两者在同一个NUMA Node中时，内存访问才是本地的，否则就会涉及跨Node远端访问，此时性能开销较大。

Numactl开源软件提供了libnuma库允许应用程序方便地将线程绑定在特定的NUMA Node或者CPU列表，可以在指定的NUMA Node上分配内存。下面对openGauss代码可能涉及的api进行描述。

（1） “int numa_run_on_node(int node);”将当前任务及子任务运行在指定的Node上。该API对应函数如下所示。

1） 全局PGPROC数组优化

图9  全局PGPROC数组优化

如图9所示，对每个客户端连接系统都会分配一个专门的PGPROC结构来维护相关信息。ProcGlobal->allProcs原本是一个PGPROC结构的全局数组，但是其物理内存所在的NUMA Node是不确定的，造成每个事务线程访问自己的PGPROC结构时，线程可能由于操作系统的调度在多个NUMA Node间，而对应的PGPROC结构的物理内存位置也是无法预知，大概率会是远端访存。

由于PGPROC结构的访问较为频繁，根据NUMA Node的个数将这个全局结构数组分为多份，每份分别使用numa_alloc_onnode来固定NUMA Node分配内存。为了尽量减少对当前代码的结构性改动，将ProcGlobal->allProcs由PGPROC* 改为PGPROC**。对应所有访问ProcGlobal->allProcs的地方均需要做相应调整（多了一层间接指针引用）。相关代码如下：

#ifdef __USE_NUMA    if (nNumaNodes > 1) {        ereport(INFO, (errmsg("InitProcGlobal nNumaNodes: %d, inheritThreadPool: %d, groupNum: %d",            nNumaNodes, g_instance.numa_cxt.inheritThreadPool,            (g_threadPoolControler ? g_threadPoolControler->GetGroupNum() : 0))));         int groupProcCount = (TotalProcs + nNumaNodes - 1) / nNumaNodes;        size_t allocSize = groupProcCount * sizeof(PGPROC);        for (int nodeNo = 0; nodeNo < nNumaNodes; nodeNo++) {            initProcs[nodeNo] = (PGPROC *)numa_alloc_onnode(allocSize, nodeNo);            if (!initProcs[nodeNo]) {                ereport(FATAL, (errcode(ERRCODE_OUT_OF_MEMORY),                                errmsg("InitProcGlobal NUMA memory allocation in node %d failed.", nodeNo)));            }            add_numa_alloc_info(initProcs[nodeNo], allocSize);            int ret = memset_s(initProcs[nodeNo], groupProcCount * sizeof(PGPROC), 0, groupProcCount * sizeof(PGPROC));            securec_check_c(ret, "\0", "\0");        }    } else {#endif

2） 全局WALInsertLock数组优化

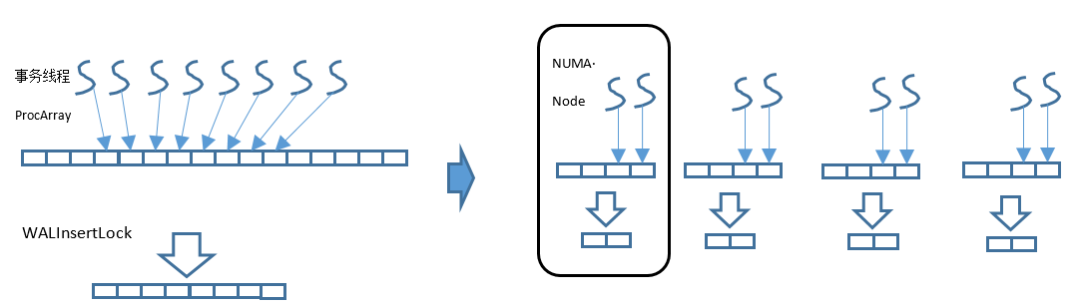

WALInsertLock用来对WAL Insert操作进行并发保护，可以配置多个，比如16。优化前，所有的WALInsertLock都在同一个全局数组，并通过共享内存进行分配。事务线程运行时在整个全局数组中分配其中的一个Insert Lock进行使用，因此大概率会涉及远端访存，即多个线程会进行跨Node、跨P竞争。WALInsertLock也可以按NUMA Node单独分配内存，并且每个事务线程仅使用本Node分组内的WALInsertLock，这样就可以将数据竞争限定在同一个NUMA Node内部。基本原理如图10所示。

图10  全局WALInsertLock数组优化原理

假如系统配置了16个WALInsertLock，同时NUMA Node配置为4个，则原本长度为16的数组将会被拆分为4个数组，每个数组长度为4。全局结构体为“WALInsertLockPadded **GlobalWALInsertLocks”，线程本地WALInsertLocks将由指向本Node内的WALInsertLock[4]，不同的NUMA Node下拥有不同地址的WALInsertLock子数组。GlobalWALInsertLocks则用于跟踪多个Node下的WALInsertLock数组，以方便遍历。WALInsertLock分组方式如图11所示。

图11  WALInsertLock分组示意图

初始化WALInsertLock结构体的代码如下：

   WALInsertLockPadded** insertLockGroupPtr =        (WALInsertLockPadded**)CACHELINEALIGN(palloc0(nNumaNodes * sizeof(WALInsertLockPadded*) + PG_CACHE_LINE_SIZE));#ifdef __USE_NUMA    if (nNumaNodes > 1) {        size_t allocSize = sizeof(WALInsertLockPadded) * g_instance.xlog_cxt.num_locks_in_group + PG_CACHE_LINE_SIZE;        for (int i = 0; i < nNumaNodes; i++) {            char* pInsertLock = (char*)numa_alloc_onnode(allocSize, i);            if (pInsertLock == NULL) {                ereport(PANIC, (errmsg("XLOGShmemInit could not alloc memory on node %d", i)));            }            add_numa_alloc_info(pInsertLock, allocSize);            insertLockGroupPtr[i] = (WALInsertLockPadded*)(CACHELINEALIGN(pInsertLock));        }    } else {#endif        char* pInsertLock = (char*)CACHELINEALIGN(palloc(            sizeof(WALInsertLockPadded) * g_instance.attr.attr_storage.num_xloginsert_locks + PG_CACHE_LINE_SIZE));        insertLockGroupPtr[0] = (WALInsertLockPadded*)(CACHELINEALIGN(pInsertLock));#ifdef __USE_NUMA    }#endif
在ARM平台下，访问WALInsertLock需遍历GlobalWALInsertLocks两维数组，第一层遍历NUMA Node，第二层遍历Node内部的WALInsertLock数组。
WALInsertLock引用的LWLock内存结构在ARM平台下也进行的相应的优化适配，代码如下所示：

typedef struct{LWLock lock;#ifdef __aarch64__pg_atomic_uint32xlogGroupFirst;#endifXLogRecPtrinsertingAt;} WALInsertLock;
这里的lock成员变量将引用共享内存中的全局LWLock数组中的某个元素，在WALInsertLock优化之后，尽管WALInsertLock已经按照NUMA Node分布了，但是其引用的LWLock却无法控制其物理内存位置，因此在访问WALInsertLock的lock时仍然涉及了大量的跨Node竞争。因此将LWLock直接嵌入到WALInsertLock内部，从而将使用的LWLock一起进行NUMA分布，同时还减少了一次缓存访问。

四、小结

本章主要介绍了openGauss事务及并发控制的机制。

事务系统将SQL、执行及存储模块串联起来，是数据库的重要角色：收到外部命令，根据当前内部系统状态，决定执行走向。保证了事务处理的连贯性及正确性。

本章除了介绍openGauss最基础最核心的事务系统外，还详细描述了openGauss是如何基于鲲鹏服务器做出性能优化的。

总而言之，用“急如闪电，稳如泰山”来形容openGauss的事务及并发控制模块是最适合不过了。
