S920X20设备硬盘背板BP1告警上电超时问题案例分享
发表于 2026/06/29
0
1 问题现象描述
硬件配置
- 型号：S920X20
- 配置：16NVMe背板，8pcs NVMe硬盘（HWE72P453T8L007N），1pcs SATA SSD，2张IO模组，搭配CX6网卡
问题现象
局点交付后出现4台S920X20设备告警BP1背板上电超时，设备整机无法正常上电。
告警信息：The BC83NHBV power BP_12V0 failure results host power-on timed out
2 关键过程与根因分析
关键过程
Step 1：故障现象确认
现场故障设备告警现象均一致，均为 The BC83NHBV power BP_12V0 failure results host power-on timed out，整机无法正常上电。
Step 2：寄存器分析

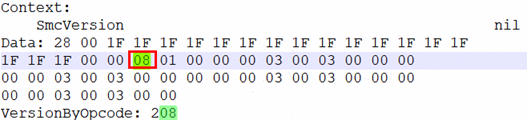

排查硬盘背板上电超时寄存器置位为0x08，对应硬盘背板12V缓起电源当时存在异常。
Step 3：问题定位
调查同配置订单，发现：
- 1月份已交付50台未出现问题
- 2月交付50台至8个地域，其中2个地域出现问题，其余地域无问题
进一步排查生产测试记录，无差异；排查故障背板的产线订单及加工记录无共性。
Step 4：根因定位
经调查发现，本次交付的出问题机房现场有加装空金属硬盘托架的情况。背景是客户后续可能有增加硬盘的需求，要求出货设备在slot9/slot13加装空硬盘托架，而1月份交付的50台因工期原因未加装，均使用的假面板。
Step 5：问题复现验证

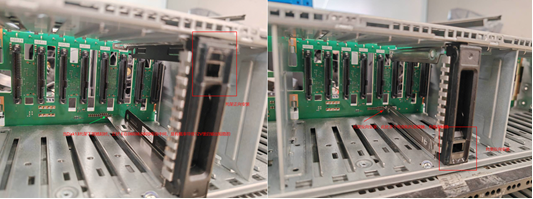

实验室使用空金属硬盘托架安装在slot13槽位，注错托架下部可能短路的位置，会导致12V缓启输出短路，可复现告警。
根因分析
本次交付设备，现场进行了slot13槽位加空金属硬盘托架的操作，因为空架子无支撑，操作过程概率性触碰背板侧电容，导致背板12V缓起输出短路，最终产生上电超时。
3 结论、解决方案及效果
结论
本次交付设备，现场进行了slot13槽位加空金属硬盘托架的操作，因为空架子无支撑，操作过程概率性触碰背板侧电容，导致背板12V缓起输出短路，最终产生上电超时。
解决方案
- 现场出问题设备更换硬盘背板
- 拔除空金属硬盘托架，使用假面板替代
效果
更换背板并使用假面板后，设备恢复正常运行，未再出现上电超时告警。
4 经验总结与预防措施
经验总结
- 空金属硬盘托架在安装过程中存在碰触背板电容的风险，可能导致12V缓启电源短路
- 现场加装配件的操作需要严格规范，避免类似问题再次发生
- 问题具有一定的概率性，与安装操作手法密切相关
预防措施
- 建议出货设备默认使用假面板而非空硬盘托架
- 如客户确需加装空硬盘托架，应在工厂完成并确保安装规范
- 现场操作时需对安装人员进行培训，强调轻拿轻放，避免碰触周围器件
规范建议
- 针对现场加装配件场景，制定专门的安装操作规范
- 建议在托架与背板之间增加绝缘隔离措施
