1 问题现象描述

硬件配置

• 型号：S920X20服务器
• 配置：2*Kunpeng 920 7280Z+16*DIMM+8*2.5 SAS/SATA

问题现象

BMC上报告警：The unit 00000001030302023925(BC83HBBA) linked to connector CPU1 UBC3 of BCU1 is not supported.

---

2 关键过程与根因分析

关键过程

Step 1：告警分析

该告警是基础板到前置硬盘背板的接线连接错误的告警。

Step 2：线缆连接检查

该机型使用的是前置8 SAS/SATA硬盘背板，直通配置：

• 基础板CPU1 UBC3连接器连接一根一分为二的SAS线缆到前置硬盘背板的PortA和PortB的位置

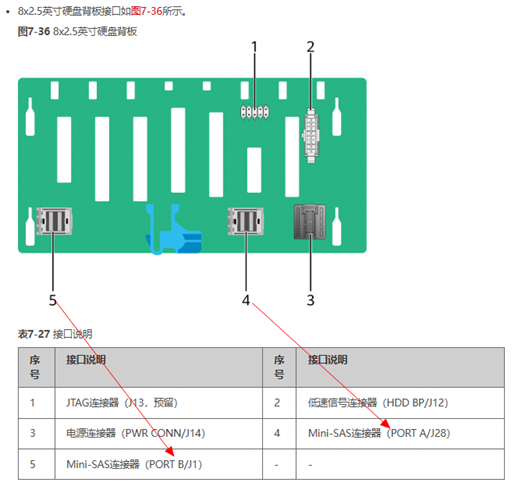

• 线缆较长的Mini-SAS接口接PortA/J28，较短的接PortB/J1

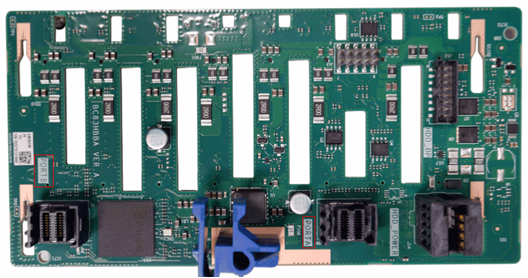

实物图：

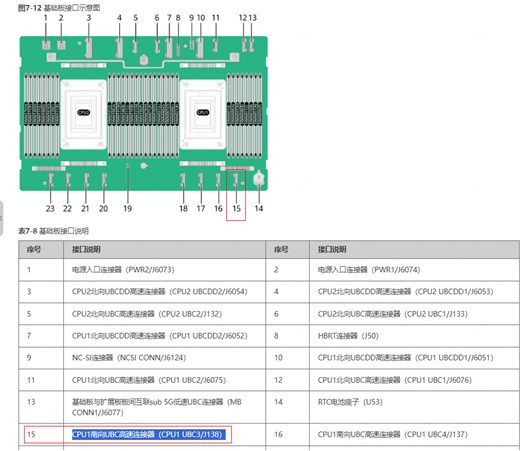

基础板CPU1 UBC3连接器位置：

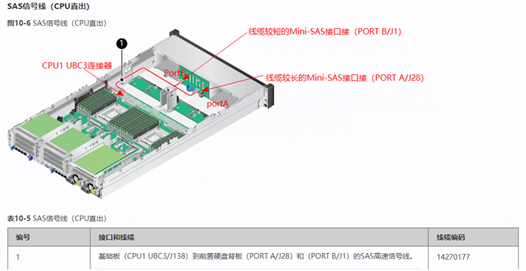

具体布线：

该SAS线缆为一分为二的线缆，线缆较长的Mini-SAS接口接（PortA/J28），线缆较短的Mini-SAS接口接（PortB/J1）

检查下这个接线是否都正确连接。（一定要按照布线图操作）

Step 3：更换排查

客户侧已经更换过：

• 前置8*2.5 SAS/SATA硬盘背板（BOM:0302023925）
• 一分二线缆（BOM:14270177）
• 基础板（BOM:06411792）

更换基础板后告警依旧。

Step 4：PSR固件分析

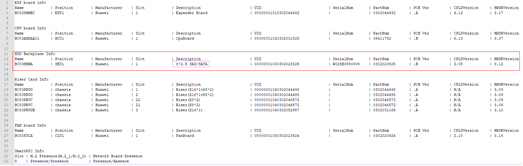

分析线缆告警信息，查看线缆白名单，当前该背板需要接基础板的UBC为C7b、C7a（对应十六进制0X21、0X20，转换为十进制为33、32）。

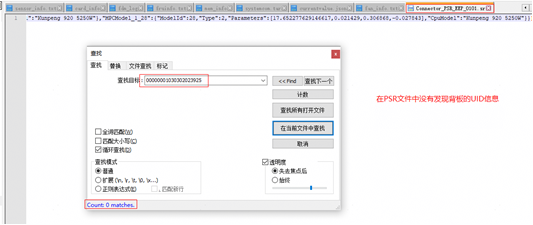

在PSR文件中未找到该UID对应的背板信息。

Step 5：定位根因

如果在PSR文件中没有配置背板的UID信息，原因有三点：

1. 没有升级PSR
2. 没有升级带这个背板的UID信息的PSR
3. 升级了不带背板的UID信息的PSR

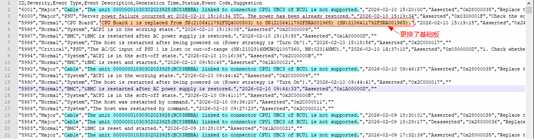

分析第一次产生告警的时间为2026-02-05 14:59:01，查看操作日志发现在14:54分升级了PSR，固件版本为S920X20-BC83RCTAF-PSR_3.44.hpm。

2026年2月5日14点59分出现的第一次线缆告警。与升级PSR版本关系很大。

BC83RCTAF为无硬盘背板时才升级的版本。当前服务器是配置有一个8*2.5SAS/SATA前置硬盘背板。

根据如下定理：

没有前置硬盘背板组件时，需要升级PSR固件版本S920X20-BC83RCIAF-PSR_3.44.hpm

有前置硬盘背板组件时，需要升级PSR固件版本S920X20-BC83RCIA-PSR_3.44.hpm

配置了8*2.5SAS/SATA前置硬盘背板就需要升级到S920X20-BC83RCIA-PSR_3.44.hpm版本。

升级PSR版本为S920X20-BC83RCIA-PSR_3.44.hpm

升级后告警解除：

再在Connector_PSR_EEP_0101.rs文件中查看背板的UID和连接信息恢复正常。

C7b 对应的十六进制为0x21，转换为十进制为33

C7a 对应的十六进制为0x20，转换为十进制为32

根因分析

升级固件时未查看是否有前置硬盘背板组件，错误升级了PSR固件为BC83RCTAF版本（无背板版本），导致BMC上报线缆告警。正确应升级BC83RCIA版本（有线缆背板版本）。

---

3 结论、解决方案及效果

结论

升级固件时未根据实际配置选择正确的PSR版本，错误升级了无硬盘背板版本的PSR固件，导致BMC上报线缆告警。

解决方案

升级正确的PSR固件版本：S920X20-BC83RCIA-PSR_3.44.hpm

效果

升级正确版本的PSR后，BMC告警消除，线缆连接状态恢复正常。

---

4 经验总结与预防措施

经验总结

1. S920X20服务器有两种PSR固件版本：有前置硬盘背板和无前置硬盘背板
2. 升级PSR固件前必须确认服务器是否配置了前置硬盘背板
3. 错误升级不匹配的PSR固件会导致线缆告警

预防措施

1. 升级PSR固件前先确认服务器配置
2. 根据实际配置选择对应版本的PSR固件
