Kong微服务网关Gzip压缩加速参考实践

Kong微服务网关Gzip压缩加速参考实践

硬件加速计算商业SMECE

发表于 2026/06/30

0

1 非商用说明

该文档提供的内容为参考实践，仅供用户参考使用，用户可参考实践文档构建自己的软件，按需进行安全、可靠性加固，但不建议直接将相关Demo或镜像文件集成到商用产品中。

2 背景

Kong 是一款基于 OpenResty（Nginx + Lua 模块）编写的高可用、易扩展的，由 Mashape 公司开源的 API Gateway 项目。Kong 是基于 NGINX 和 Apache Cassandra 或 PostgreSQL 构建的，能提供易于使用的 RESTful API 来操作和配置 API 管理系统，所以它可以水平扩展多个 Kong 服务器，通过前置的负载均衡配置把请求均匀地分发到各个 Server，来应对大批量的网络请求。

在新能源集控一体机场景，采用Kong API网关实现API请求分发，为了降低客户端与网关之间的网络负载，在Kong网关中启用Gzip压缩，实现HTTP请求压缩后再转发，显著减少传输数据量，提升响应速度。原生Kong调用系统通用压缩库完成Gzip压缩和解压处理，占用网关CPU资源，通过适配鲲鹏KAE硬件加速压缩库，压缩过程交由硬件加速引擎处理，可以解决软件压缩方案CPU占用高、吞吐低、延迟高的问题。

3 方案介绍

3.1 方案简介

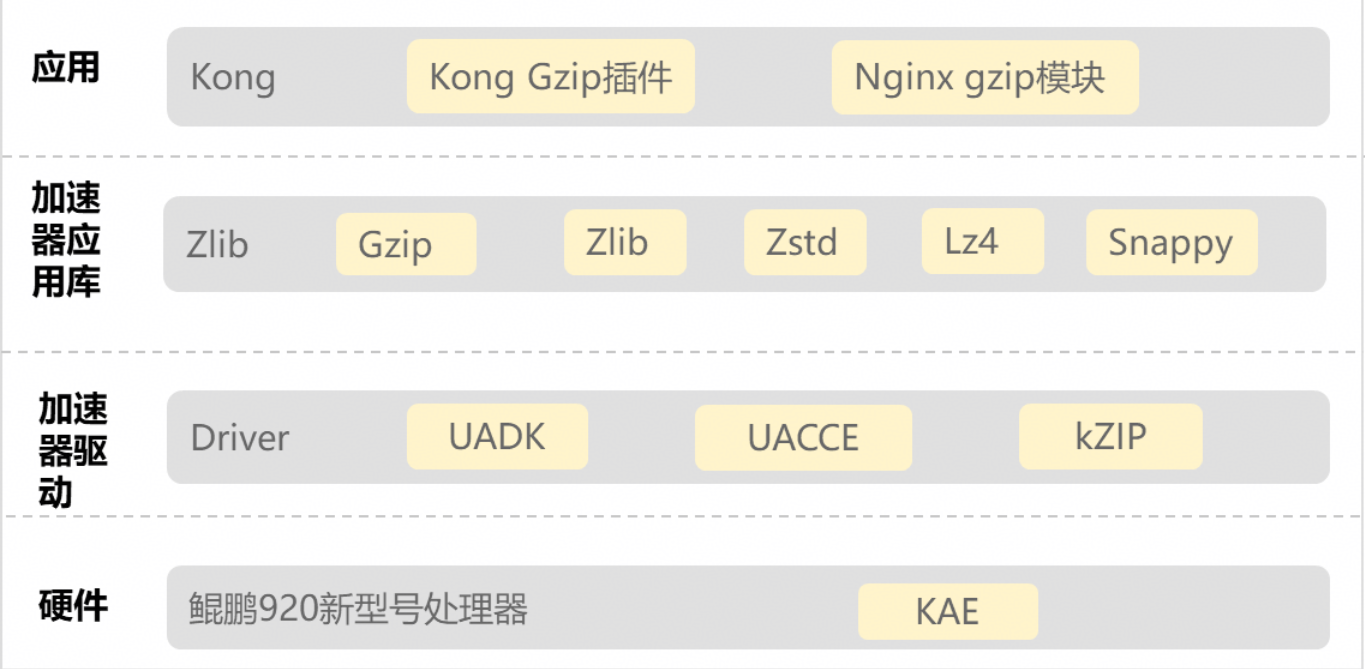

通过鲲鹏KAE硬加速，优化Kong Gzip压缩算法性能，方案架构图如下：

3.2 推荐使能KAE硬加速压缩算法

推荐使用鲲鹏服务器KAE硬加速的压缩解压缩算法列表：

压缩算法

920新型号服务器

Gzip

√

Zlib

√

Deflate格式

√

3.3 约束

本特性使能920新型号，920新型号后续更新BIOS可以免KAE license使用，使用配套BIOS版本。

Kong2.2.1版本支持使能Gzip压缩。

3.4 推荐配置

920新型号服务器KAE加速Kong Gzip压缩推荐配置：

软件信息表：

类别

软件版本

OS

openEuler 22.03 LTS-SP4

KAE

2.0

Kong

2.2.1

wrk

4.2.0

硬件配置表：

类别

硬件描述

CPU

鲲鹏7270Z 64C@2.9Ghz

内存

16*32GB

硬盘

2*3.7TB NVMe硬盘

网络

2*25GE网卡

4 部署指导

4.1 前置条件

若环境有外网条件，可不用配置本地yum源，直接用系统配置好的网上源或者自己添加网上源即可。

1、下载openEuler-22.03-LTS-SP2的系统镜像，并上传当前系统的iso镜像文件到“/root”，挂载本地镜像源

mount /root/openEuler-22.03-LTS-SP2-everything-aarch64-dvd.iso /media/

2、配置repo源

新建“local.repo”文件。

vi /etc/yum.repos.d/local.repo

按“i”键进入编辑模式，添加以下内容。

[local]
name=system
localbaseurl=file:///media/
enabled=1
gpgcheck=0

按“Esc”键退出编辑模式，输入:wq!并按“Enter”键保存退出文件。

3、生成本地Yum缓存

yum clean all && yum makecache

4.2 具体步骤

4.2.1 物理机部署

步骤1：安装依赖项

# 安装基础编译工具链
yum install -y git gcc make cmake libyaml-devel openssl-devel pcre-devel zlib-devel libyaml* openssl gcc-c++  automake autoconf libtool perl wget patch unzip

# 克隆Kong构建工具依赖包
git clone https://github.com/Kong/kong-build-tools

# 安装kong基础环境依赖
cd /path/to/kong-build-tools
./openresty-build-tools/kong-ngx-build --prefix /path/to/kong-build   --openresty 1.17.8.2   --openssl 1.1.1g   --pcre 8.44 --luarocks 3.2.1

# 加载环境变量（当前仅在当前终端会话内临时加载环境变量，新建终端窗口时需重新执行加载操作方可生效）
export PATH=/path/to/kong-build/openresty/bin:$PATH
export PATH=/path/to/kong-build/openresty/nginx/sbin:$PATH
export PATH=/path/to/kong-build/openssl/bin:$PATH
export PATH=/path/to/kong-build/luarocks/bin:$PATH
export LD_LIBRARY_PATH=/path/to/kong-build/openresty/luajit/lib:$LD_LIBRARY_PATH

# 验证安装
openssl version -a
openresty -v
luarocks --version

步骤2：安装Kong

# 克隆Kong源码
git clone https://github.com/Kong/kong.git
cd kong
git checkout 2.2.1

# 编译安装Kong
cd /path/to/kong
make install

# 加载环境变量（当前仅在当前终端会话内临时加载环境变量，新建终端窗口时需重新执行加载操作方可生效）
export PATH=/path/to/kong/bin:$PATH
export LUA_PATH="/path/to/kong-build/luarocks/share/lua/5.1/?.lua;;"

# 验证安装
kong version -vv

说明：编译安装Kong时，若环境无法自动拉取依赖包，可前往 Luarocks 官网手工下载安装包离线部署，官网地址：https://luarocks.org/

步骤3：安装KAE

# 安装依赖
yum install -y make kernel-devel-`uname -r` libtool numactl-devel openssl-devel lz4-devel libzstd-devel chrpath cmake libunwind-devel patch

# 设置环境变量
export OPENSSL_ENGINES=/usr/local/lib/engines-1.1
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/lib

KAE的安装方式有源码安装和RPM包安装，使用一种方式完成安装即可。

方式1：源码安装

# 拉取KAE2.0源码
git clone https://gitcode.com/boostkit/KAE.git -b kae2
# 执行安装脚本
cd KAE
sh build.sh all # 如果环境上已安装过KAE，则需执行sh build.sh cleanup清理后再重新安装

说明：若安装阶段提示“modprobe: FATAL: Module hisi_* is in use”模块占用报错，需先执行 sh build.sh cleanup 清理已加载驱动，再重新执行安装流程。

方式2：RPM包安装

KAE开源社区提供了部分OS编译完成的RPM安装包，RPM包获取链接（根据系统版本自行选择对应zip包，若没有对应版本则使用源码编译方式）：https://gitee.com/kunpengcompute/KAE/releases。

# 以openEuler22.03 SP4为例
unzip openeuler22.03_sp4.zip
cd openeuler22.03_sp4
rpm -ivh kae-driver-2.0.3-1.aarch64.rpm
rpm -ivh kae-zip-2.0.3-1.aarch64.rpm

查看zlib加速压缩库是否安装成功。

ll /usr/local/kaezip/lib/

回显信息如下所示，表示安装成功。

lrwxrwxrwx. 1 root root     40 Aug 29 10:20 libkaezip.so -> /usr/local/kaezip/lib/libkaezip.so.2.0.0
lrwxrwxrwx. 1 root root     40 Aug 29 10:20 libkaezip.so.0 -> /usr/local/kaezip/lib/libkaezip.so.2.0.0
-rwxr-xr-x. 1 root root 148096 Aug 29 10:20 libkaezip.so.2.0.0
-rw-r--r--. 1 root root 145674 Aug 29 10:20 libz.a
lrwxrwxrwx. 1 root root     14 Aug 29 10:20 libz.so -> libz.so.1.2.11
lrwxrwxrwx. 1 root root     14 Aug 29 10:20 libz.so.1 -> libz.so.1.2.11
-rwxr-xr-x. 1 root root 144784 Aug 29 10:20 libz.so.1.2.11
drwxr-xr-x. 2 root root   4096 Aug 29 10:20 pkgconfig

步骤4：生成声明性配置文件

以下命令会在当前文件夹中生成kong.yml文件。

kong config init
vim kong.yml

参考如下对kong.yml文件进行修改。

_format_version: "2.1"
# _transform is optional, defaulting to true.
# It specifies whether schema transformations should be applied when importing this file
# as a rule of thumb, leave this setting to true if you are importing credentials
# with plain passwords, which need to be encrypted/hashed before storing on the database.
# On the other hand, if you are reimporting a database with passwords already encrypted/hashed,
# set it to false.
_transform: true
# Each Kong entity (core entity or custom entity introduced by a plugin)
# can be listed in the top-level as an array of objects:
services:
 - name: test-service
   url: http://127.0.0.1:8001
   routes:
     - name: test-route
       service: test-service
       paths:
         - /

步骤5：添加配置文件kong.conf

cd /path/to/kong
cp kong.conf.default kong.conf
vim kong.conf

参考如下内容对kong.conf文件进行调整。

# 设置日志路径及日志级别
proxy_error_log = /dev/null
admin_error_log = /dev/null
status_error_log = /dev/null
log_level = emerg
status_access_log = off

# 关闭数据库模式
database = off
plugins = off

# 指定声明式配置文件路径
declarative_config = /path/to/kong/kong.yml

# =============================Gzip压缩配置=================================
nginx_http_gzip = on
nginx_http_gzip_types = text/plain text/css text/html application/json application/javascript text/xml application/xml application/xml+rss text/javascript
nginx_http_gzip_min_length = 1k
nginx_http_gzip_comp_level = 1
nginx_http_gzip_buffers = 4 1024k
nginx_http_gzip_http_version = 1.1
nginx_http_gzip_proxied = any
nginx_http_gzip_vary = on

# =============================系统运行权限=================================
nginx_main_user = root

# =============================工作进程与CPU绑核优化============================
nginx_main_worker_processes = 8
nginx_main_worker_cpu_affinity = 10000 100000 1000000 10000000 100000000 1000000000 10000000000 100000000000
nginx_main_worker_rlimit_nofile = 819200

# =============================网络事件模型优化=============================
nginx_events_worker_connections = 102400
nginx_events_use = epoll
nginx_events_multi_accept = on
nginx_events_accept_mutex = off

步骤6：启动Kong

./bin/kong start -c ./kong.conf

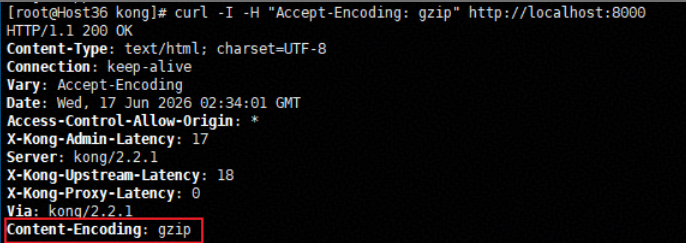

步骤7：验证Kong gzip功能

curl -I -H "Accept-Encoding: gzip" http://localhost:8000

如果响应头包含Content-Encoding: gzip，则表明响应数据已完成gzip压缩。

步骤8：如需停止Kong可参考如下命令

./bin/kong stop

4.2.2 虚拟机部署

在搭建虚拟机环境前首先需要参考如下步骤将相关设备进行虚拟化：

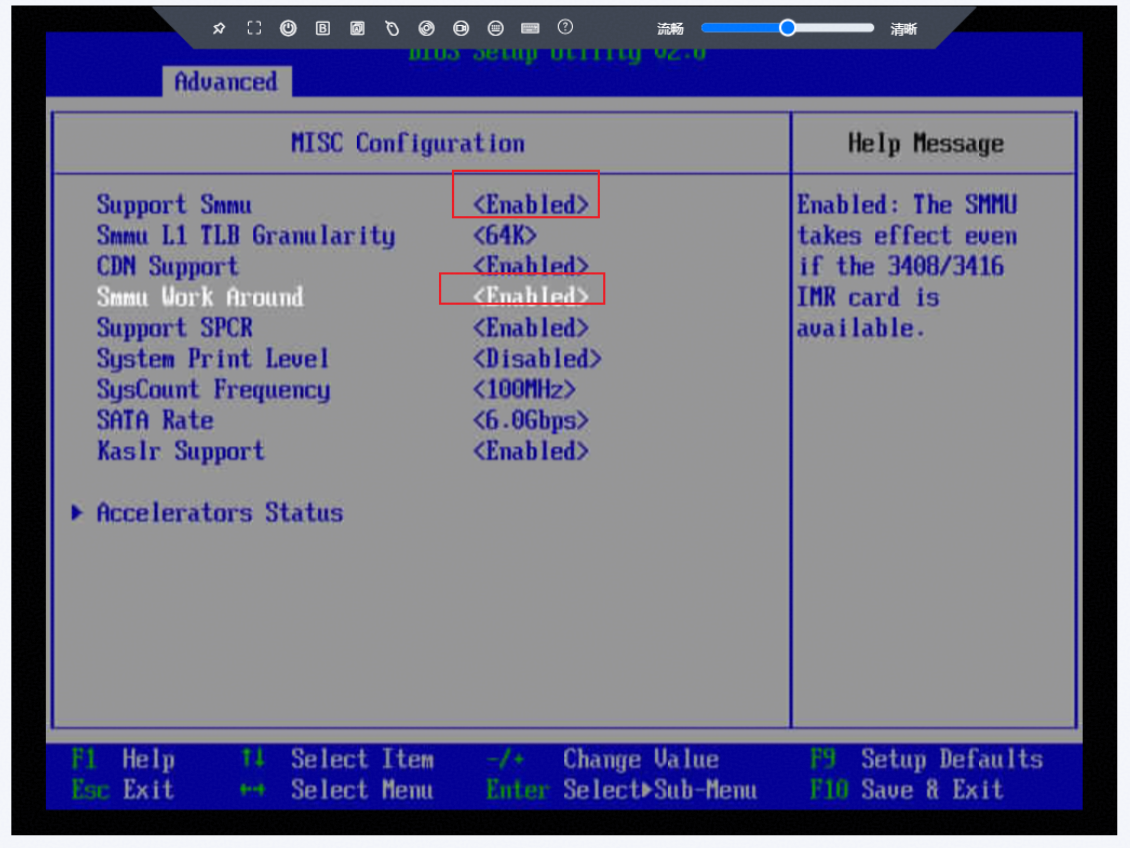

步骤1：BIOS使能SMMU

重启服务器，在BIOS设置界面进入Advanced->MISC Config页面打开Support Smmu以及Smmu Work Around配置项。

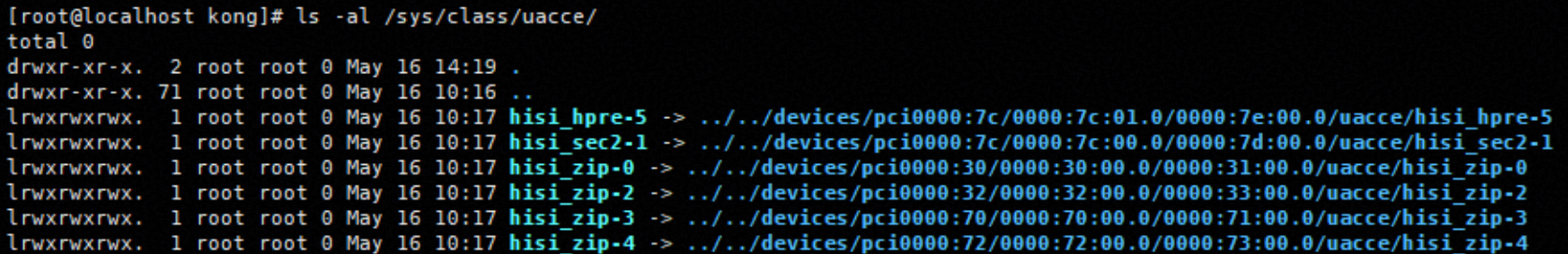

步骤2：查询HostOS环境中安装的加速器和对应的bdf号

ls -al /sys/class/uacce

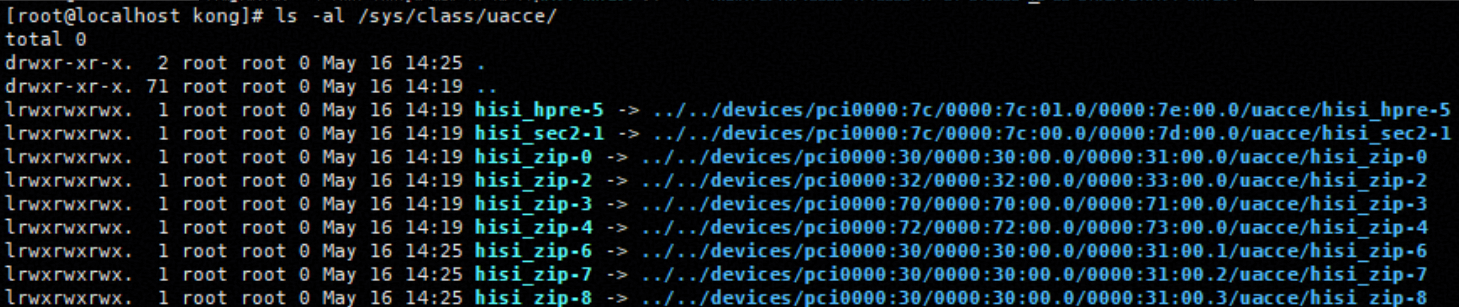

步骤3：虚拟化加速器VF（以hisi_zip-0设备为例，虚拟出3个VF）

echo 3 > /sys/devices/pci0000:30/0000:30:00.0/0000:31:00.0/sriov_numvfs

可参考如下步骤进行虚拟机环境搭建：

步骤1：安装依赖

yum -y install qemu qemu-system-aarch64 edk2-aarch64.noarch libvirt

步骤2：下载虚拟机qcow2镜像，本参考实践以openEuler22.03-LTS-SP4为例

下载链接： https://repo.openeuler.org/openEuler-22.03-LTS-SP4/virtual_machine_img/aarch64/

解压镜像压缩包

yum install xz
unxz openEuler-22.03-LTS-SP4-aarch64.qcow2.xz

步骤3：启用libvirtd服务

systemctl start libvirtd.service
setenforce 0

步骤4：修改虚拟机配置文件

新建虚拟机配置文件

vim vm-libvirt.xml

参考以下内容修改虚拟机配置文件

<domain type='kvm'>
    <!-- 虚拟机名称 -->
    <name>nvm-test-1</name>
    <!-- 虚拟机内存 -->
    <memory unit='GiB'>64</memory>
    <!-- 虚拟处理器的个数 -->
    <vcpu placement='static'>8</vcpu>
	<iothreads>2</iothreads>
	<cputune>
		<vcpupin vcpu='0' cpuset='4'/>
		<vcpupin vcpu='1' cpuset='5'/>
		<vcpupin vcpu='2' cpuset='6'/>
		<vcpupin vcpu='3' cpuset='7'/>
		<vcpupin vcpu='4' cpuset='8'/>
		<vcpupin vcpu='5' cpuset='9'/>
		<vcpupin vcpu='6' cpuset='10'/>
		<vcpupin vcpu='7' cpuset='11'/>
		<emulatorpin cpuset='4-11'/>
    </cputune>
	<numatune>
		<memnode cellid="0" mode="strict" nodeset="0"/>
	</numatune>
	<cpu mode='host-passthrough' check='none'>
		<topology sockets='1' dies='1' clusters='1' cores='8' threads='1'/>
		<numa>
			<cell id='0' cpus='0-7' memory='67108864' unit='KiB'/>
		</numa>
	</cpu>

    <os>
        <type arch='aarch64' machine='virt'>hvm</type>
        <!-- 这里是arm架构的 -->
        <loader readonly='yes' type='pflash'>/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
        <!-- 指定nvram文件路径，用于存储UEFI启动配置 保证文件名不冲突即可 -->
        <nvram>/var/lib/libvirt/qemu/nvram/nvm-test-1.fd</nvram>
    </os>
    <features>
        <acpi/>
        <gic version='3'/>
    </features>

    <clock offset='utc'/>
    <on_poweroff>destroy</on_poweroff>
    <on_reboot>restart</on_reboot>
    <on_crash>restart</on_crash>
    <devices>
        <!-- 创建软链接指向编译qemu后build目录下的qemu-system-aarch64 -->
            <emulator>/usr/libexec/qemu-kvm</emulator>
        <disk type='file' device='disk'>
            <driver name='qemu' type='qcow2' iothread="1"/>
            <!-- 镜像路径 -->
            <source file='/path/to/openEuler-22.03-LTS-SP4-aarch64.qcow2'/>
            <target dev='vda' bus='virtio'/>
            <boot order='1'/>
        </disk>
        <disk type='file' device='cdrom'>
            <driver name='qemu' type='raw'/>
            <source file='/path/to/openEuler-22.03-LTS-SP4-aarch64-dvd.iso'/>
            <readonly/>
            <target dev='sdb' bus='scsi'/>
            <boot order='2'/>
        </disk>
        <interface type='network'>
            <!-- 建议配置network NAT网络模式 -->
            <source network='default'/>
            <model type='virtio'/>
        </interface>
        <console type='pty'/>
        <video>
               <model type='virtio'/>
        </video>
        <hostdev mode='subsystem' type='pci' managed='yes'>
            <source>
                <address domain='0x0000' bus='0x31' slot='0x00' function='0x1'/>
            </source>
        </hostdev>
        <hostdev mode='subsystem' type='pci' managed='yes'>
            <source>
                <address domain='0x0000' bus='0x31' slot='0x00' function='0x2'/>
            </source>
        </hostdev>
        <hostdev mode='subsystem' type='pci' managed='yes'>
            <source>
                <address domain='0x0000' bus='0x31' slot='0x00' function='0x3'/>
            </source>
        </hostdev>
        <controller type='scsi' index='0' model='virtio-scsi'/>
        <controller type='usb' model='ehci'/>
        <input type='tablet' bus='usb'/>
        <input type='keyboard' bus='usb'/>
    </devices>
    <qemu:commandline>
     <!-- 添加一个虚拟串口，映射到host路径/tmp/vm_vtzb_sock0 -->
     <qemu:arg value='-chardev'/>
     <qemu:arg value='socket,path=/tmp/vm_vtzb_sock1,server=on,wait=off,id=vm01_vtzb_sock'/>
     <qemu:arg value='-device'/>
     <qemu:arg value='virtio-serial'/>
     <qemu:arg value='-device'/>
     <qemu:arg value='virtserialport,chardev=vm01_vtzb_sock,name=vtzf_serialport0'/>
     <!--
     <qemu:arg value='-monitor'/>
     <qemu:arg value='telnet:127.0.0.1:5556,server=on,wait=off'/>
     -->
    </qemu:commandline>
    <seclabel type='dynamic' model='dac' relabel='yes'/>
</domain>

生效虚拟机配置文件

virsh define vm-libvirt.xml  (名称与上面新建的配置文件保持一致)

步骤5：启用虚拟机

virsh start nvm-test-1 (名称与配置文件保持一致)

步骤6：登录虚拟机

openEuler镜像默认账号为root，默认密码为openEuler12#$。

virsh console nvm-test-1

步骤7：在虚拟机上安装KAE和Kong

请参见4.2.1章节在虚拟机上安装KAE和Kong。

步骤8：在虚拟机上查询设备

ls /sys/class/uacce/

显示如下，说明挂载的VF已经在虚拟机上读取成功。

hisi_zip-0

5 性能对比测试

5.1 benchmark测试

5.1.1 测试准备

步骤1：安装benchmark工具

wrk 是一款针对 Http 协议的基准测试工具，它能够在单机多核 CPU 的条件下，使用系统自带的高性能 I/O 机制，如 epoll，kqueue 等，通过多线程和事件模式，对目标机器产生大量的负载。

# 安装wrk
yum -y install wrk
# 检查安装
wrk -v

步骤2：随机生成不同大小的页面（以4k为例），用于压力测试

cd /path/to
head -c 4096  /dev/urandom > test4k.html

步骤3：添加文件配置

vim /path/to/kong/custom.conf后添加如下配置

location /test4k.html {
    root /path/to;
    default_type text/html;
}

步骤4：修改Kong的配置文件

vim /path/to/kong/kong.conf

# 添加配置
nginx_proxy_include = /path/to/kong/custom.conf

步骤5：检查是否可以访问本地页面

# 启动kong
./bin/kong start -c ./kong.conf
# 发送请求
curl -I -H "Accept-Encoding: gzip" http://localhost:8000/test4k.html

若响应头返回“Content-Encoding: gzip”，代表Gzip压缩功能已正常生效。

5.1.2 不使能KAE硬加速

步骤1：配置kong.conf

参考4.2.1-物理机部署步骤4和5，添加gzip使能、日志及应用绑核相关配置。

步骤2：启动Kong

cd /path/to/kong
./bin/kong start -c ./kong.conf

步骤3：检查环境变量

执行env查看当前环境是否有KAEzip环境变量，如果有则执行unset LD_LIBRARY_PATH，再执行source /etc/profile使配置生效，如果没有则不做操作。

步骤4：性能测试

wrk -t10 -c650 -d60s -H "Accept-Encoding: gzip" http://localhost:8000/test4k.html

5.1.3 使能KAE硬加速

步骤1：开启KAE硬加速

export LD_LIBRARY_PATH=/usr/local/kaezip/lib:$LD_LIBRARY_PATH

步骤2：配置kong.conf

参考4.2.1-物理机部署步骤4和5，添加gzip使能、日志及应用绑核相关配置。

步骤3：启动Kong

cd /path/to/kong
./bin/kong start -c ./kong.conf

步骤4：性能测试

wrk -t10 -c650 -d60s -H "Accept-Encoding: gzip" http://localhost:8000/test4k.html

步骤5：检查KAEZlib库加速引擎是否生效

在执行wrk性能测试的同时，可以在新的终端上同时查看hisi_zip设备的硬件队列资源情况。

cat /sys/class/uacce/hisi_zip*/available_instances

也可以在执行wrk性能命令过程中通过以下命令每0.1秒刷新一次，实时查看hisi_zip的硬件队列消耗情况。

watch -n 0.1 cat /sys/class/uacce/hisi_zip*/available_instances

显示结果从256变为248，说明Gzip压缩消耗了ZIP加速器8个硬件单元队列，说明KAEZlib加速引擎已生效。

5.2 测试结果

下图为Kong使能Gzip压缩性能结果对比，可以看出使能KAE硬件加速压缩库后，Gzip压缩性能提升显著。

本页内容

我们使用cookie来确保您的高速浏览体验。继续浏览本站，即表示您同意我们使用cookie。查看详情
