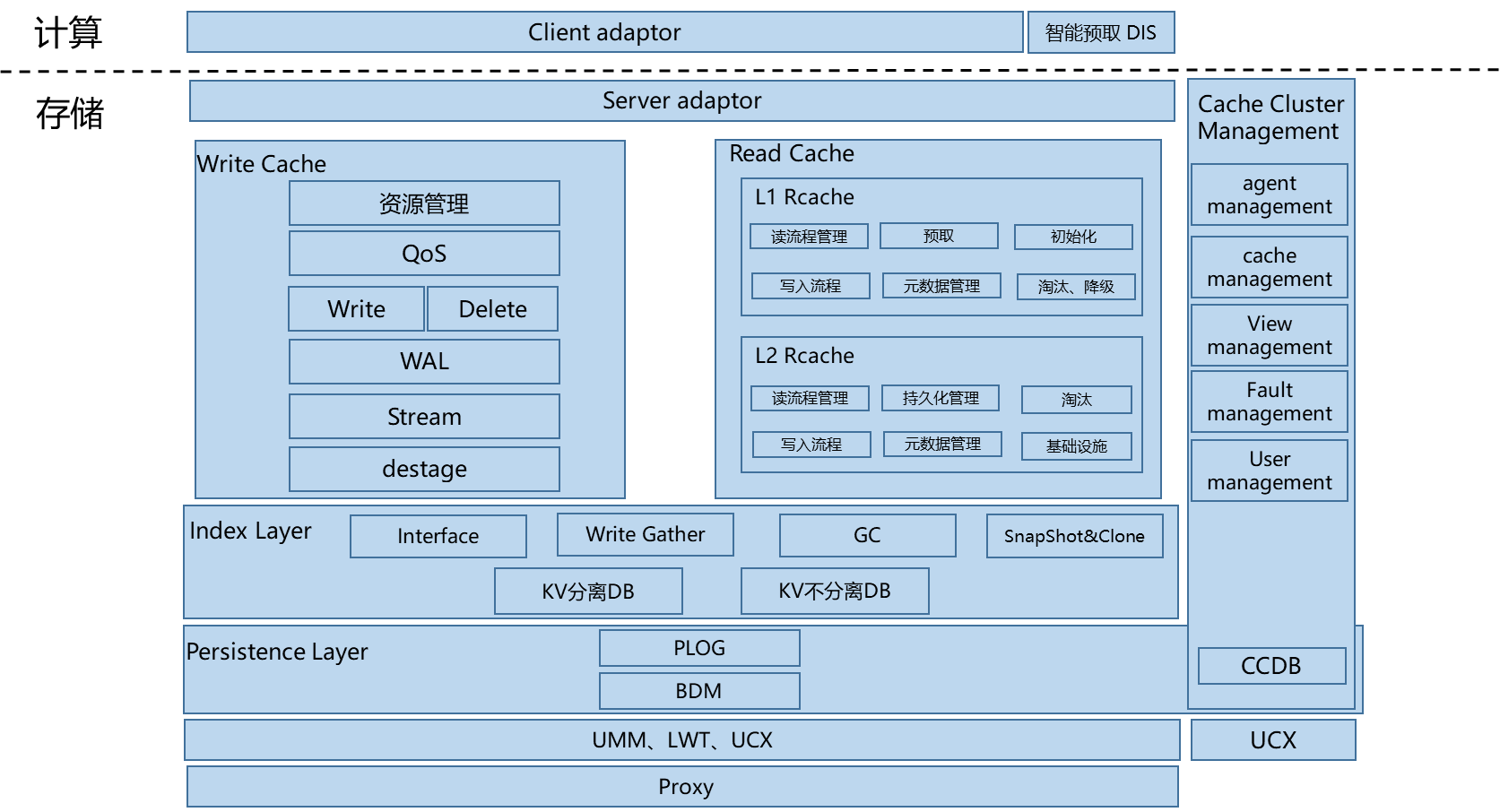

Global Cache的软件架构如图1所示。
图中相关模块的说明如下。
- Client Adaptor：截获Global Cache相关的消息请求。Client adaptor还负责将特定请求在发往Global Cache节点的同时，同步发往智能预取引擎，作为其数据输入。智能预取引擎计算的结果会同步到Global Cache的读缓存模块中。
- Server Adaptor：将请求发送到各模块，对Cache进行读写等操作并返回执行结果给客户端。
- Write Cache：将操作以WAL（Write-Ahead Log）的形式持久化写入高速的P层，数据写入内存缓存中，便可以返回客户端写完成，达到高性能的目的；同时由刷盘模块以离线的形式对数据进行回写至底层大容量、慢速的Ceph集群中。
- Read Cache：分为L1 Rcache与L2 Rcache。L1 Rcache作为高速的内存缓存，L2 Rcache则负责管理大容量的NVMe SSD读缓存。
- Index Layer：基于LSM Tree（Log-Structured Merge-Tree）提供高性能的分布式数据管理层，通过KV（key-value）语义提供全局对象的索引服务。
- Persistence Layer：基于高性能持久化介质和新型网络技术（兼容传统网络技术）构建高性能的分布式持久化存储池，通过Plog语义对应用提供全局对象访问服务。
- Cache Cluster Management：是分布式全局缓存方案中的集群管理模块。主要面向的是分布式全局缓存中的各个缓存节点与集群客户端。主要包括节点管理、视图管理、状态监控、故障管理等功能。
