CA应用需要REE侧Patch才能实现与TEE侧的TA应用通信，REE侧Patch与TEE OS固件包存在版本配套关系，请参考表1。本文以openEuler 20.03 LTS SP1和最新的TEE OS 1.7.0为例介绍REE侧Patch的编译、部署。

表1 TEE OS和REE patch版本配套关系
TEE OS hpm固件版本	itrustee_tzdriver配套代码tag	itrustee_client配套代码tag	libboundscheck配套代码分支
1.1.0 ≤ version < 1.2.0	v1.0.0	v1.0.0	master
1.2.0	v1.2.0	v1.2.0	master
1.3.0 ≤ version < 1.4.0	v1.3.0	v1.3.0	master
1.4.0	v1.5.0	v1.5.0	master
1.5.0	v1.5.0-r1	v1.5.0-r1	master
>=1.6.0	master	master	master

itrustee_tzdriver和itrustee_client代码仓的master分支始终匹配最新TEE OS版本，上述表格可能因延迟未能及时更新，若仓中有TEE OS对应版本的tag标签，则建议使用对应tag标签的源码。

（可选）安装TrustZone License

如果服务器iBMC中“许可证管理”显示“Kunpeng accelerator SEC Function”已处于开启状态且未过期，可跳过本部分操作；否则请参考以下步骤完成TrustZone许可证导入使能“SEC特性”。

请联系华为业务负责人申请TrustZone许可证。获取许可证后，请参考以下步骤完成服务器许可证安装。

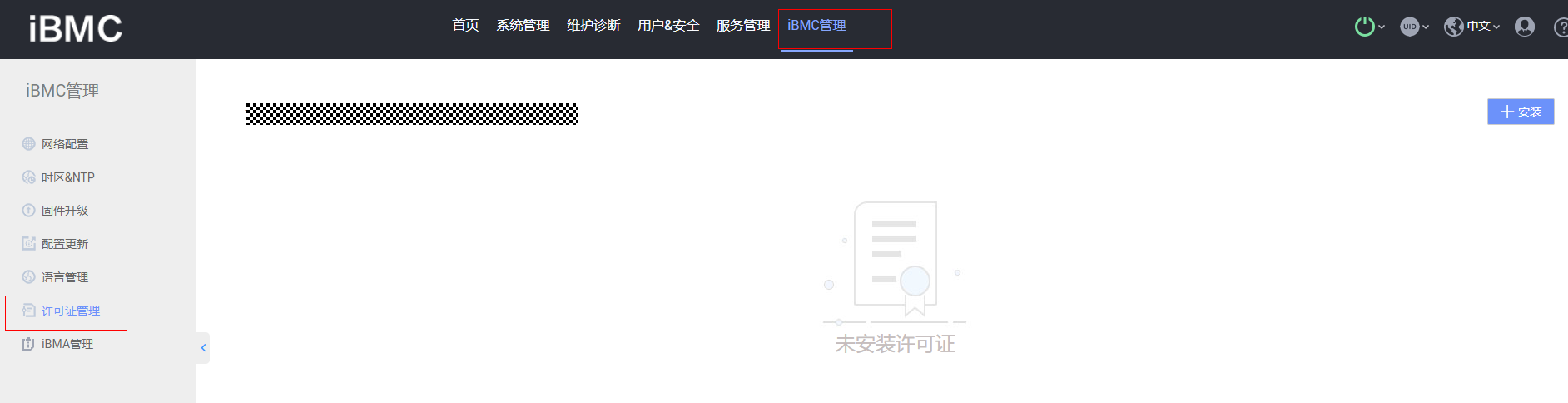

登录iBMC，依次选择“iBMC管理->许可证管理”。
单击“安装”，上传申请的TrustZone许可证。

安装完毕后，iBMC显示“Kunpeng accelerator SEC Function”处于开启状态。

配置BIOS

重启服务器，进入BIOS打开TrustZone特性开关，并配置TEE侧安全内存大小。

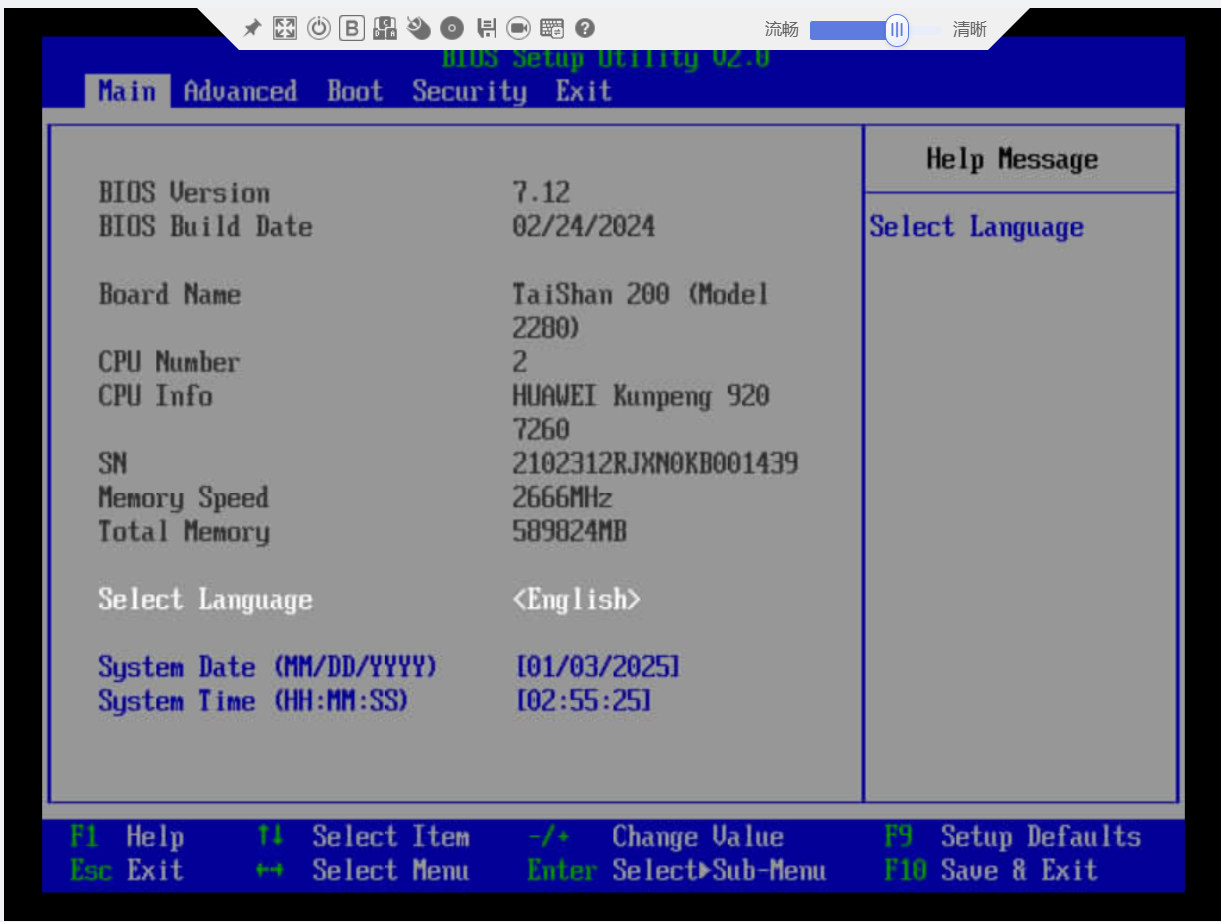

重启服务器，进入BIOS。

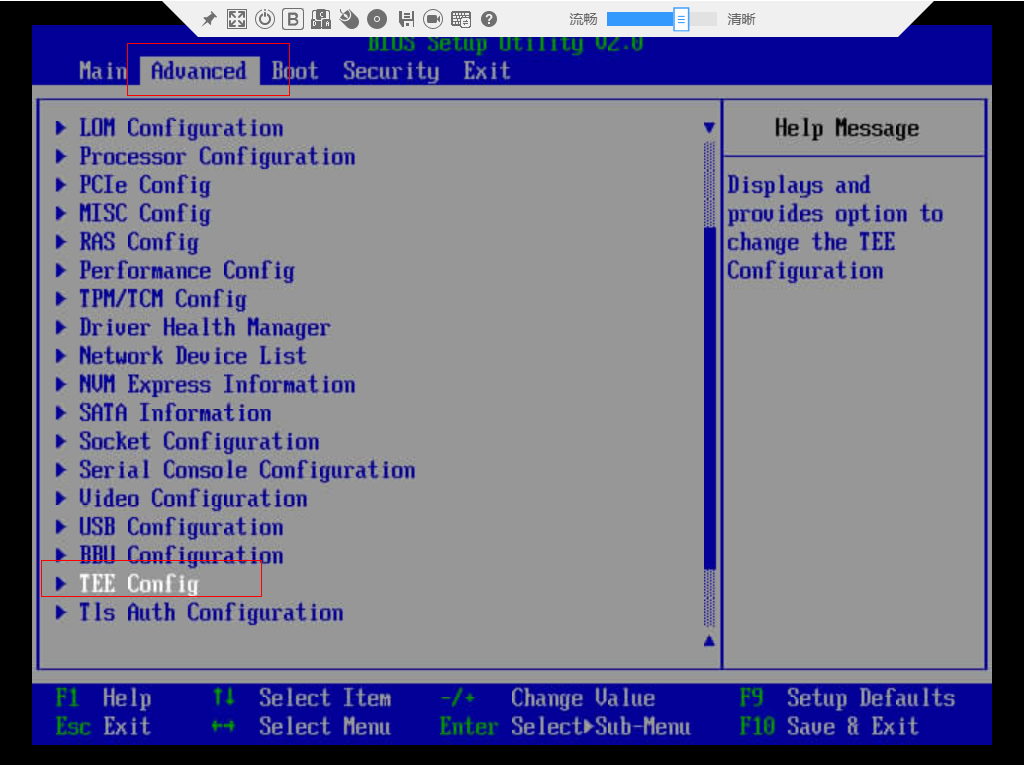

依次选择“Advanced->TEE Config”。

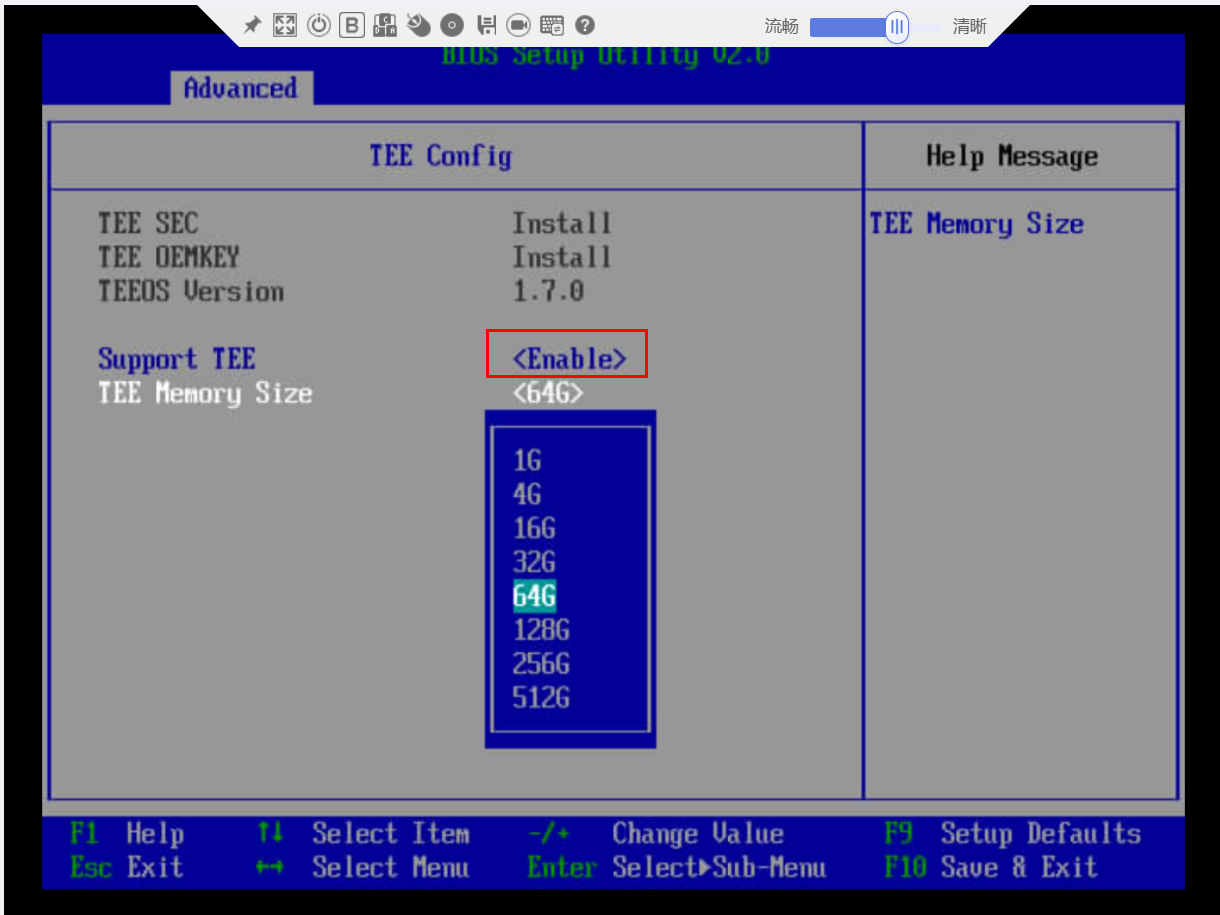

打开TEE开关，根据需要配置TEE侧安全内存大小。
- 安全内存大小选取不合理，可能会导致BIOS启动TEE OS失败，服务器无法使能TrustZone功能。
- 安全内存大小选取请参考安全内存规格说明章节。
保存BIOS配置，重启服务器，进入REE侧普通系统。

获取iTrustee Patch包

获取itrustee_client源码。


             git clone https://gitee.com/openeuler/itrustee_client.git

获取itrustee_tzdriver源码。


             git clone https://gitee.com/openeuler/itrustee_tzdriver.git

获取libboundscheck源码。


             git clone https://gitee.com/openeuler/libboundscheck.git

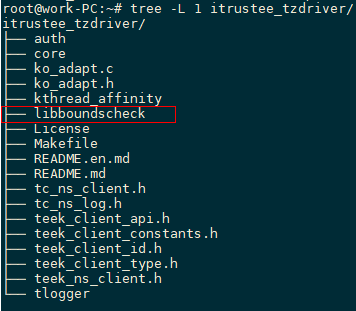

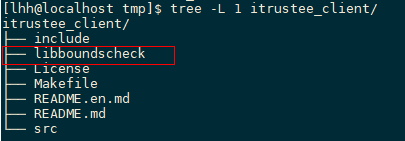

将libboundscheck源码分别放置在“itrustee_client/”目录和“itrustee_tzdriver/”目录下，并修改文件夹名称为libboundscheck，层级目录如下所示。


             cp -rf libboundscheck itrustee_client
cp -rf libboundscheck itrustee_tzdriver

安装编译依赖。


             yum install openssl-devel zlib-devel kernel-devel

编译itrustee_tzdriver。
1

cd itrustee_tzdriver && make

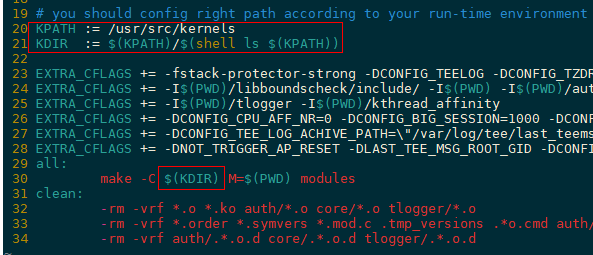

1. 编译tzdriver.ko内核模块依赖内核头文件，itrustee_tzdriver/Makefile指定了内核头文件路径。

  一般情况下内核头文件位于“/usr/src/kernels/<内核版本>”下，若编译脚本未匹配到正确路径，则需要根据实际情况予以替换。请注意，编译使用的内核头文件版本必须与tzdriver.ko最终运行环境的内核版本保持一致，否则可能会出现因内核版本差异导致tzdriver.ko加载失败的情况。可使用uname -r命令查看当前运行环境的内核版本。

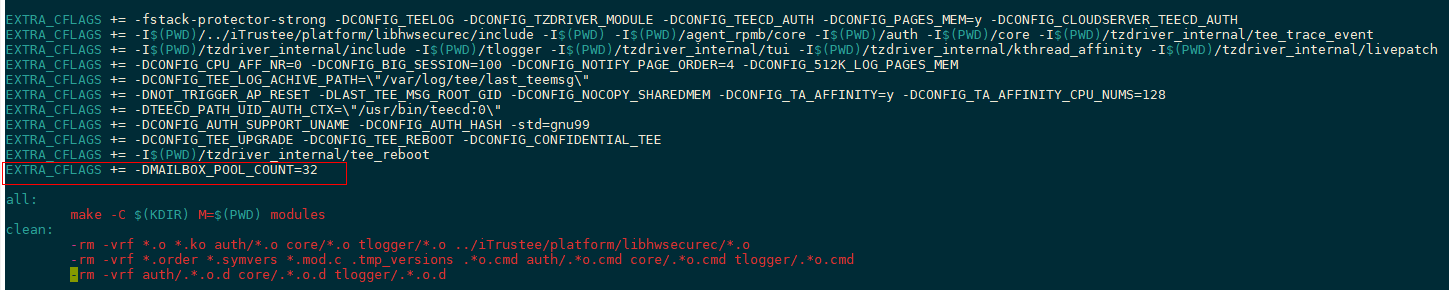

2. itrustee_tzdriver/Makefile指定了mailbox池大小配置。其中单个mailbox池大小为4MB，例如需要mailbox池总大小为128MB，则修改Makefile中“MAILBOX_POOL_COUNT”宏定义为32。

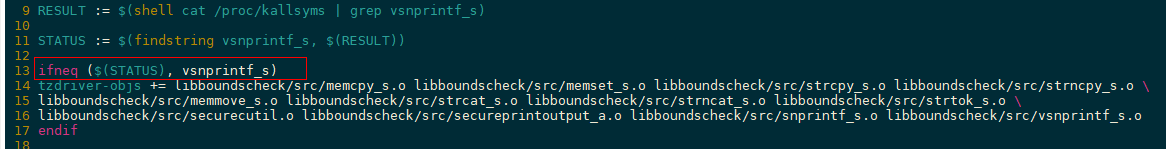

1. tzdriver.ko运行依赖安全函数符号，itrustee_tzdriver/Makefile中根据当前内核情况决定tzdriver.ko编译是否自包含安全函数符号。不同的REE OS，tzdriver编译过程可能会有差异。

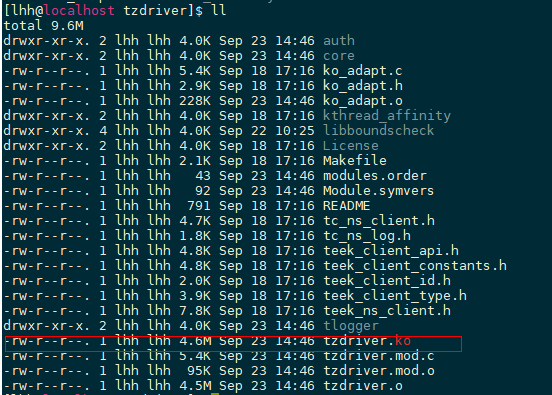

  编译完成后，会生成tzdriver.ko内核模块。

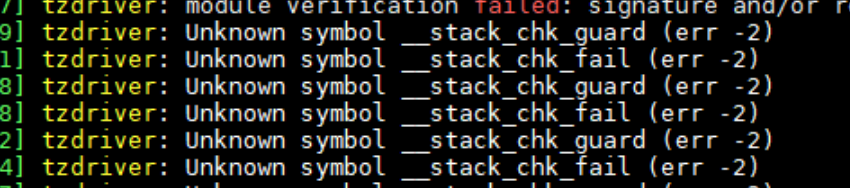

  麒麟V10 SP3、UOS v20 Server操作系统上编译时，需要删掉Makefile中的-fstack-protector-strong栈保护，否则将报如下栈保护错误：
编译itrustee_client。
1

cd itrustee_client && make

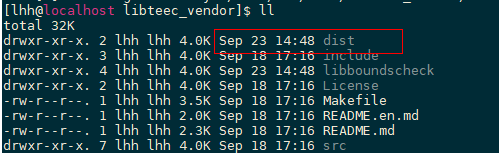

编译完成后，会生成dist目录，存放生成的可执行二进制和动态库。
部署itrustee_client。
1

make install
- libboundscheck.so和libteec.so为Patch驱动依赖库，需放在“/usr/lib64”目录。针对一些默认不带“/usr/lib64”目录的操作系统，需要新建“/usr/lib64”目录，并加入到系统动态库默认搜索路径中。
- tlogcat提供REE侧查看TEE侧日志输出的能力，teecd为REE侧用户态守护进程，tlogcat、teecd需要放在“/usr/bin”目录。
- agentd提供容器内可信应用安全存储和日志存储功能，需部署在容器内“/usr/bin”目录下。非容器使用场景可不部署。
- mailbox用于CA/TA通信参数传递，影响全局CA/TA并发上限，可根据实际业务需要配置mailbox池大小。当前版本mailbox池大小配置上限为128MB，即“MAILBOX_POOL_COUNT”宏定义最大为32。

（可选）部署SEC驱动

TEE OS 1.3.0版本起，SEC驱动需独立加载。低版本TEE OS可跳过此部分操作。

获取SEC驱动。在发布的TEE OS固件包里会包含与本版本匹配的SEC驱动，若部署不匹配的SEC驱动，可能影响TEE OS功能。

下载固件包提取SEC驱动文件“kunpeng_sec_drv.sec”。

部署SEC驱动文件。


             mkdir -p /var/itrustee/tee_dynamic_drv/crypto/
cp kunpeng_sec_drv.sec /var/itrustee/tee_dynamic_drv/crypto/

SEC驱动部署路径由itrustee_client的Makefile文件中的DYNAMIC_CRYPTO_DRV_DIR宏指定，如果需要更换部署路径，需重新编译部署teecd。
启动teecd时会默认加载DYNAMIC_CRYPTO_DRV_DIR指定目录下的所有文件，因此尽量不要将其他任何文件放到该目录下。
启动teecd进程时，会自动加载SEC驱动，SEC驱动未成功加载将影响TEE OS功能。因此需要在启动teecd前部署SEC驱动，若先启动了teecd，可关闭teecd，重新部署SEC启动后，再启动teecd。
当更新TEEOS镜像时，SEC驱动建议同步更新。

加载REE侧模块

加载tzdriver.ko内核模块。


             cd itrustee_tzdriver/
insmod tzdriver.ko && lsmod | grep tzdriver

tzdriver.ko加载后不支持卸载，仅支持服务器下电再启动的方式将其恢复为未加载状态。

加载teecd守护进程。


             nohup /usr/bin/teecd &
ps aux | grep teecd

点击放大

teecd必须以绝对路径运行，即“/usr/bin/teecd”，“&”符号表示后台执行。
建议添加nohup命令，防止会话关闭导致teecd退出，影响其他会话里的CA/TA运行。

查看TEE侧日志输出，确认REE侧已具备与TEE侧通信能力。

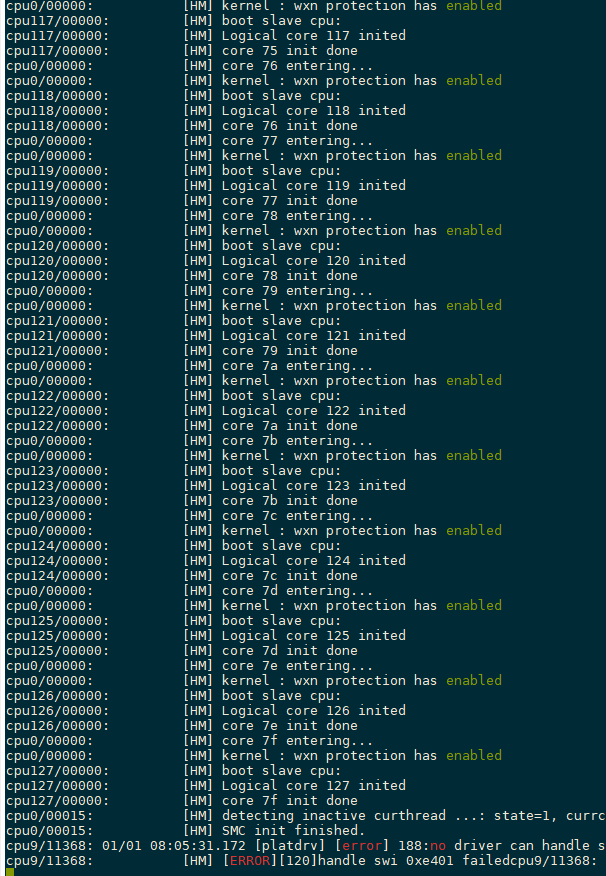

1. 查看当前日志信息。
  1

  tlogcat

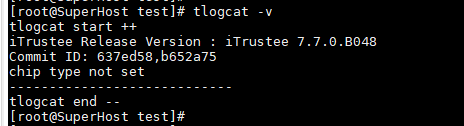

2. 查看当前TEE OS具体版本信息。若为天池机型，将显示为CCOS。
  1

  tlogcat -v
3. 查看TEE日志存储路径为“/var/log/tee”。
  1

  tlogcat -f &
- tlogcat需要tzdriver.ko内核模块加载后才能正确执行。
- 上述tlogcat -v的截图信息为最新TEE OS版本信息，实际查看结果可能有差异。如有需要，可通过表2获取最新TEE OS固件包，并参考固件升级完成固件升级。

检查TrustZone环境

为了方便客户确认TrustZone环境搭建是否正确，华为提供了TEE状态检查工具对于环境进行检查。

获取TEE状态检测工具。

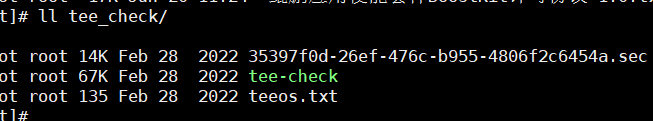

从表2获取的固件压缩包里包含了TEE状态检测工具。在里面的tee_check目录下有如下文件。

将文件拷贝到如下目录，完成tee-check工具的部署。


             mkdir -p /vendor/bin/ /data/tee-check
cp -rf tee-check /vendor/bin/
cp -rf 35397f0d-26ef-476c-b955-4806f2c6454a.sec /data/tee-check
cp -rf teeos.txt /var/itrustee/version/

运行插件工具。
1

/vendor/bin/tee-check

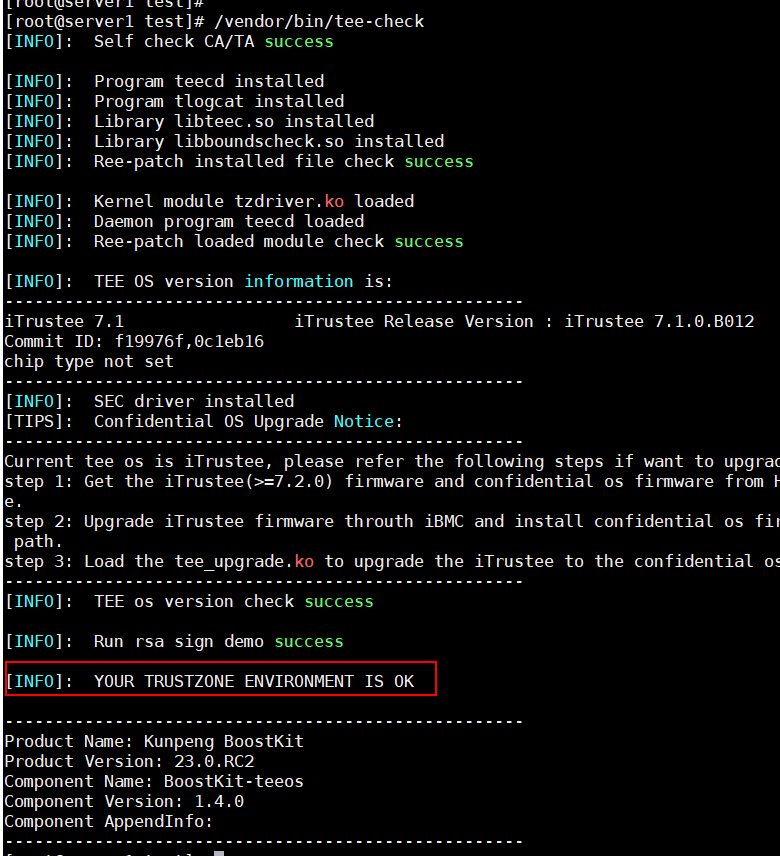

- 若TrustZone环境正常，则日志结果如下：

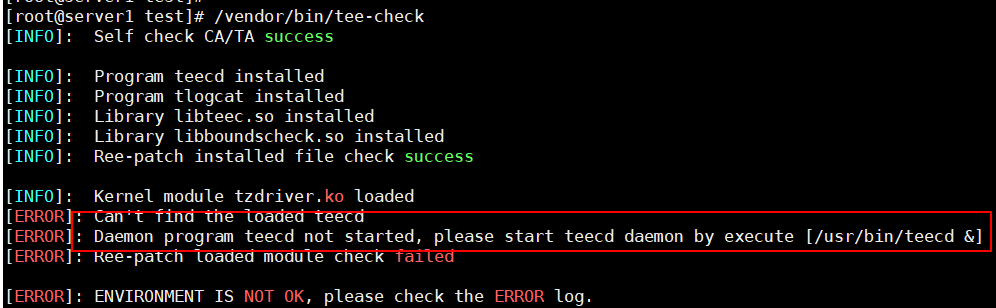

- 若TrustZone环境不正常，则会给出对应提示。例如teecd未启动的错误提示如下：

  根据错误提示可知环境中的teecd未启动，可通过“/usr/bin/teecd &”启动。
