在Host创建VF。





            echo 4 > /sys/class/net/enp1s0f0/device/sriov_numvfs
ip link set enp1s0f0 vf 0 mac e4:11:22:33:61:11
ip link set enp1s0f0 vf 1 mac e4:11:22:33:61:22
ip link set enp1s0f0 vf 2 mac e4:11:22:33:61:33
ip link set enp1s0f0 vf 3 mac e4:11:22:33:61:44
echo 0000:01:00.2 > /sys/bus/pci/drivers/mlx5_core/unbind
echo 0000:01:00.3 > /sys/bus/pci/drivers/mlx5_core/unbind
echo 0000:01:00.4 > /sys/bus/pci/drivers/mlx5_core/unbind
echo 0000:01:00.5 > /sys/bus/pci/drivers/mlx5_core/unbind
devlink dev eswitch set pci/0000:01:00.0 mode switchdev
echo 4 > /sys/class/net/enp1s0f1/device/sriov_numvfs
ip link set enp1s0f1 vf 0 mac e4:11:22:33:62:11
ip link set enp1s0f1 vf 1 mac e4:11:22:33:62:22
ip link set enp1s0f1 vf 2 mac e4:11:22:33:62:33
ip link set enp1s0f1 vf 3 mac e4:11:22:33:62:44
echo 0000:01:01.2 > /sys/bus/pci/drivers/mlx5_core/unbind
echo 0000:01:01.3 > /sys/bus/pci/drivers/mlx5_core/unbind
echo 0000:01:01.4 > /sys/bus/pci/drivers/mlx5_core/unbind
echo 0000:01:01.5 > /sys/bus/pci/drivers/mlx5_core/unbind
devlink dev eswitch set pci/0000:01:00.1 mode switchdev








在linux-bond场景下，设置pci mode为switchdev之后，请严格按照操作步骤执行，不要立即将VF绑定回来，否则会导致报错。
允许但不推荐在开机之后立即组bond，可以设置相关ifcfg-xxxxx中的onboot=no。
MAC地址不能冲突，包括本服务器、对端服务器以及交换机上的MAC地址都需保持唯一性。

组Linux bond。

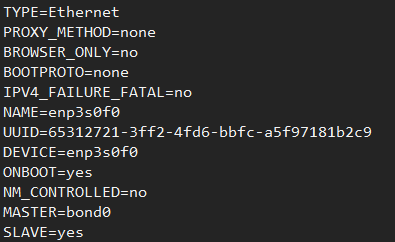

修改物理网口enp1s0f0、enp1s0f1的配置文件。


              vim /etc/sysconfig/network-scripts/ifcfg-enp1s0f0
vim /etc/sysconfig/network-scripts/ifcfg-enp1s0f1

按“i”进入编辑模式，增加如下两行。
1 2

MASTER=bond0 SLAVE=yes
按“Esc”键退出编辑模式，输入“:wq!”后按“Enter”键保存并退出文件。

增加bond口的配置文件。


              vim /etc/sysconfig/network-scripts/ifcfg-bond0

按“i”进入编辑模式，添加以下内容。


              DEVICE=bond0
NAME='bond0'
TYPE=Ethernet
NM_CONTROLLED=no
ONBOOT=yes
BOOTPROTO=none
BONDING_OPTS='mode=4 miimon=100 xmit_hash_policy=layer3+4'
IPV6INIT=no

BONDING_OPTS配置中：
mode为模式，4是LACP模式；

miimon=100代表100ms监测一次；

xmit_hash_policy=layer3+4是LACP均衡的策略，使用3层4层均衡，即IP地址和端口。
主备模式参数为mode=1 miimon=100。

按“Esc”键退出编辑模式，输入“:wq!”后按“Enter”键保存并退出文件。

加载bond内核模块。


              modprobe bonding mode=4 miimon=100

主备模式mode参数为1，lacp模式mode参数为4，请根据实际业务需求配置。

启动bond。
1

ifup bond0
注意此处不要重启Network。

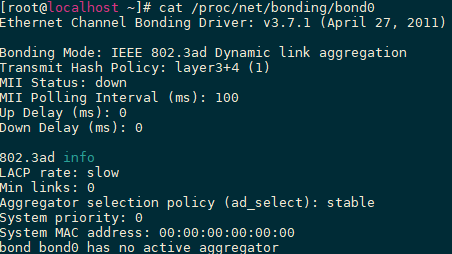

查看bond配置。
```
cat /proc/net/bonding/bond0
```

绑定VF。


            echo 0000:01:00.2 > /sys/bus/pci/drivers/mlx5_core/bind
echo 0000:01:00.3 > /sys/bus/pci/drivers/mlx5_core/bind
echo 0000:01:00.4 > /sys/bus/pci/drivers/mlx5_core/bind
echo 0000:01:00.5 > /sys/bus/pci/drivers/mlx5_core/bind
echo 0000:01:01.2 > /sys/bus/pci/drivers/mlx5_core/bind
echo 0000:01:01.3 > /sys/bus/pci/drivers/mlx5_core/bind
echo 0000:01:01.4 > /sys/bus/pci/drivers/mlx5_core/bind
echo 0000:01:01.5 > /sys/bus/pci/drivers/mlx5_core/bind

启动OVS配置组网。





            systemctl start openvswitch
ovs-vsctl add-br br-ovs
ovs-vsctl add-port br-ovs bond0
ovs-vsctl add-port br-ovs enp1s0f0_0
ovs-vsctl add-port br-ovs enp1s0f0_1
ovs-vsctl add-port br-ovs enp1s0f0_2
ovs-vsctl add-port br-ovs enp1s0f0_3
ovs-vsctl add-port br-ovs enp1s0f1_3
ovs-vsctl add-port br-ovs enp1s0f1_2
ovs-vsctl add-port br-ovs enp1s0f1_1
ovs-vsctl add-port br-ovs enp1s0f1_0
ifconfig bond0 up
ip link set dev enp1s0f0_0 up
ip link set dev enp1s0f0_1 up
ip link set dev enp1s0f0_2 up
ip link set dev enp1s0f0_3 up
ip link set dev enp1s0f1_0 up
ip link set dev enp1s0f1_1 up
ip link set dev enp1s0f1_2 up
ip link set dev enp1s0f1_3 up








启动虚拟机并进入虚拟机。
1 2

virsh start vm1 virsh console vm1
虚拟机之间进行发包。
- Host2 vm1执行：
  1

  iperf3 -s
- Host1 vm1执行：
  1

  iperf3 -c <Host2vm1_ip> -t 0

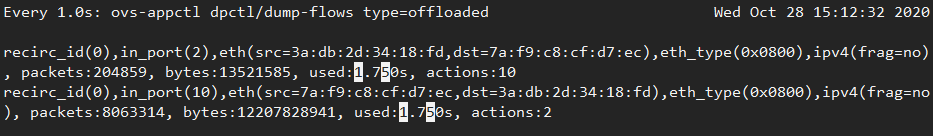

按“Ctrl+]”切出虚拟机，在其中一台物理机查看卸载流表。
1

watch -n 1 -d ovs-appctl dpctl/dump-flows type=offloaded
能看到卸载流表，注意双向流表卸载，LACP注意验证8台虚拟机总带宽接近双网口的带宽之和，主备模式注意验证一个网口不通的情况。

删除bond。

关闭虚拟机。
1

virsh shutdown vm1
删除OVS网桥。
1

ovs-vsctl del-br br-ovs

解绑所有相关VF（解绑命令参考1），或直接清空VF。


              echo 0 > /sys/class/net/enp1s0f0/device/sriov_numvfs
echo 0 > /sys/class/net/enp1s0f1/device/sriov_numvfs

删除bond。


              ip link delete bond0
rmmod bonding

验证bond功能
