配置VF。

具体操作请参考配置内核态SR-IOV。

启动OVS，配置组网。





            systemctl start openvswitch
ovs-vsctl add-br br-ovs
ovs-vsctl add-port br-ovs enp1s0f0_0
ovs-vsctl add-port br-ovs enp1s0f0_1
ovs-vsctl add-port br-ovs enp1s0f0_2
ovs-vsctl add-port br-ovs enp1s0f0_3
ovs-vsctl add-port br-ovs enp1s0f0_4
ovs-vsctl add-port br-ovs enp1s0f0_5
ovs-vsctl add-port br-ovs enp1s0f0_6
ovs-vsctl add-port br-ovs enp1s0f0_7
ovs-vsctl add-port br-ovs enp1s0f0
ip link set dev enp1s0f0 up
ip link set dev enp1s0f0_0 up
ip link set dev enp1s0f0_1 up
ip link set dev enp1s0f0_2 up
ip link set dev enp1s0f0_3 up
ip link set dev enp1s0f0_4 up
ip link set dev enp1s0f0_5 up
ip link set dev enp1s0f0_6 up
ip link set dev enp1s0f0_7 up








启动虚拟机。

Host1执行：
```
virsh start vm1
```

Host2执行：
```
virsh start vm1
virsh start vm4
```

配置OVS SPAN（Switched Port Analyzer）端口镜像。


            ovs-vsctl -- --id=@p get port enp1s0f0_3 -- --id=@q get port enp1s0f0_0 -- --id=@m create mirror name=m0 select_src_port=@q select_dst_port=@q output-port=@p -- set bridge br-ovs mirrors=@m

本条命令是在br-ovs上设置端口镜像，将enp1s0f0_0端口的出入流量镜像到enp1s0f0_3端口上。

-- --id=@p get port enp1s0f0_3：给端口enp1s0f0_3取别名。
-- --id=@m create mirror name=m0：创建端口镜像。
select_src_port=@q select_dst_port=@q output-port=@p：设置端口镜像的规则，其中select_src_port指定进入该端口的流量将被镜像，select_dst_port指定从该端口出去的流量将被镜像，output-port指定被镜像的流量输出到指定端口。
-- set bridge br-ovs mirrors=@m：指定网桥的端口镜像规则。

进入虚拟机。
Host2执行：
```
virsh console vm4
```
在镜像端口捕获数据包，使用Host1给Host2的vm1（对应enp1s0f0_0）发包，在Host2 vm4（对应enp1s0f0_3）捕获数据包。

在Host2 vm4执行：
1

tcpdump -i enp1s0
虚拟机发包，查看捕获数据包情况。
- Host2 vm1执行：
  1

  iperf3 -s
- Host1 vm1执行：
  1

  iperf3 -c <Host2vm1_ip> -t 0

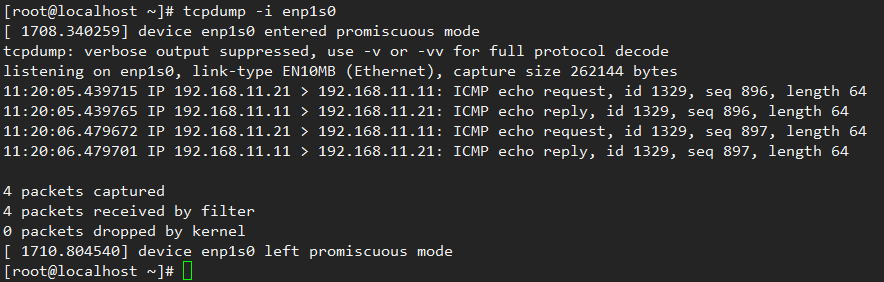

捕获数据包情况：
按“Ctrl+]”切出虚拟机，查看卸载流表。
1

watch -n 1 -d ovs-appctl dpctl/dump-flows type=offloaded

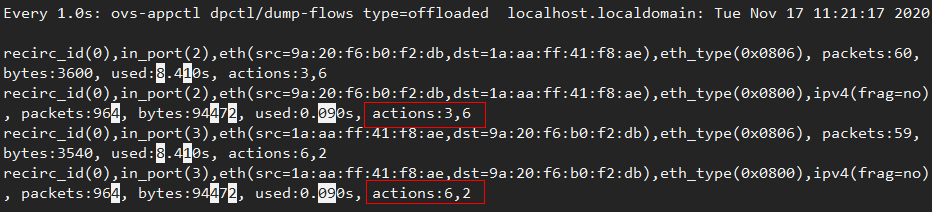

卸载情况：
清理端口镜像。
1

ovs-vsctl clear bridge br-ovs mirrors

配置OVS RSPAN（Remote Switched Port Analyzer）端口镜像。


            ovs-vsctl set bridge br-ovs flood_vlans=111
ovs-vsctl -- --id=@q get port enp1s0f0_0 -- --id=@m create mirror name=m0 select_src_port=@q select_dst_port=@q output_vlan=111 -- set bridge br-ovs mirrors=@m

重复5～8，查看捕获数据包情况及卸载情况。
捕获数据包改成在Host2 vm4执行：
1

tcpdump -i enp1s0 -ne

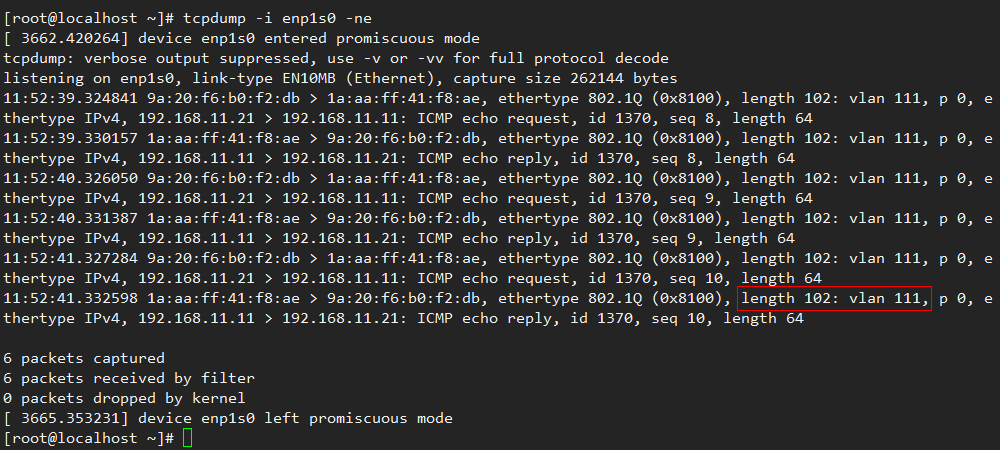

捕获数据包情况：

卸载情况：

验证结果

SPAN模式的端口镜像支持捕获数据包和流表卸载，其他模式的端口镜像只支持捕获数据包。

验证端口镜像功能

验证结果
