验证各协议卸载

VLAN协议卸载

  1. 配置VF。

    具体操作请参考配置内核态SR-IOV。

  2. 配置组网。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

    systemctl start openvswitch
ovs-vsctl add-br br-ovs
ovs-vsctl add-port br-ovs enp1s0f0_0
ovs-vsctl add-port br-ovs enp1s0f0_1
ovs-vsctl add-port br-ovs enp1s0f0_2
ovs-vsctl add-port br-ovs enp1s0f0_3
ovs-vsctl add-port br-ovs enp1s0f0
ip link set dev enp1s0f0 up
ip link set dev enp1s0f0_0 up
ip link set dev enp1s0f0_1 up
ip link set dev enp1s0f0_2 up
ip link set dev enp1s0f0_3 up
ovs-vsctl set Port enp1s0f0_0 tag=100

  3. 启动虚拟机并进入虚拟机。

    1
2

    virsh start vm1
virsh console vm1

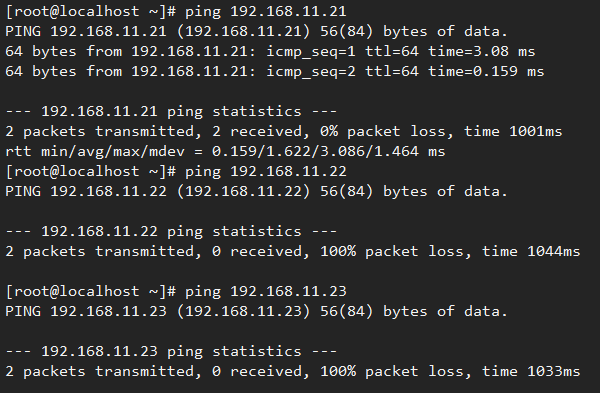

  4. 验证网络连通性。

    Host1 vm1执行：
    1

    ping <Host2 vm1_IP>

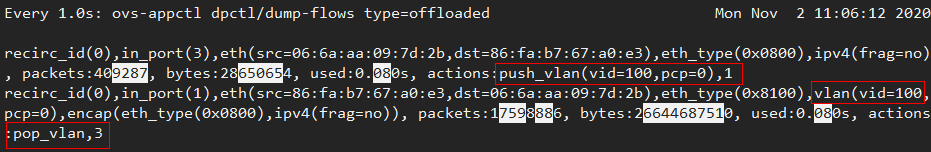

  5. 验证流表卸载及VLAN Tag。

    两台vm1虚拟机发包，查看卸载流表情况。

    • Host2 vm1执行：
      1

      iperf3 -s
    • Host1 vm1执行：
      1

      iperf3 -c <Host2vm1_ip> -t 0
    • 任意一台物理机执行：
      1

      ovs-appctl dpctl/dump-flows type=offloaded

  6. CT配置验证。

    1. 在物理机配置CT流表。
      1
2
3
4
5

      ovs-ofctl del-flows br-ovs
ovs-ofctl add-flow br-ovs "arp, actions=normal"
ovs-ofctl add-flow br-ovs "table=0, ip,ct_state=-trk, actions=ct(table=1)"
ovs-ofctl add-flow br-ovs "table=1, ip,ct_state=+trk+new, actions=ct(commit),normal"
ovs-ofctl add-flow br-ovs "table=1, ip,ct_state=+trk+est, actions=normal"

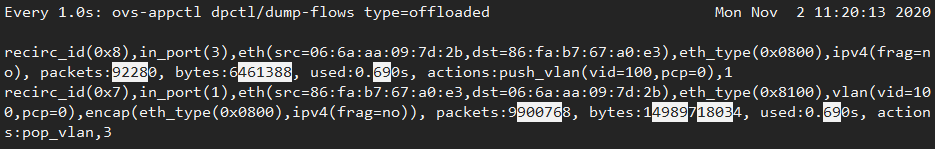

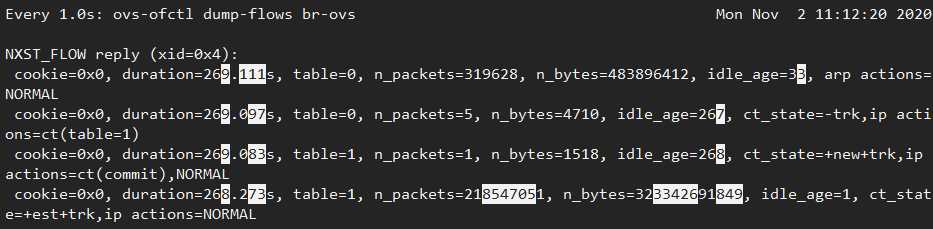

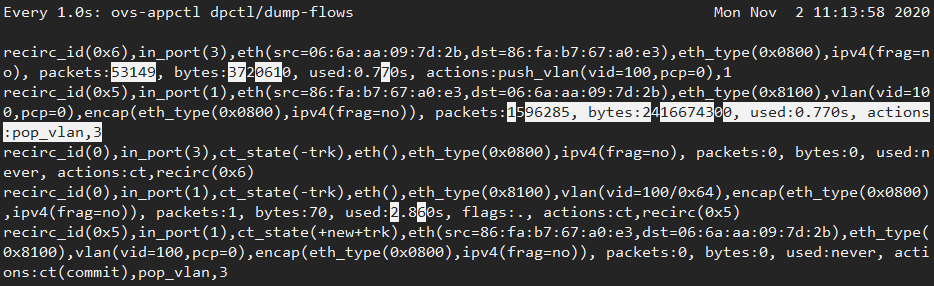

    2. 验证流表卸载情况。
      1

      ovs-ofctl dump-flows br-ovs


      1

      ovs-appctl dpctl/dump-flows


      1

      ovs-appctl dpctl/dump-flows type=offloaded

      • 以上命令执行后只显示一次，可使用watch -n 1 -d 'commands'持续观察，其中commands替换为以上命令。
      • CT状态卸载要求Host OS内核为5.7及以上版本的完整TC模块支持，CentOS 7.6的4.14内核不完全支持。

VXLAN协议卸载

  1. 配置VF。

    具体操作请参考配置内核态SR-IOV。

  2. 配置组网。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

    systemctl start openvswitch
ovs-vsctl add-br br-ovs
ovs-vsctl add-port br-ovs enp1s0f0_0
ovs-vsctl add-port br-ovs enp1s0f0_1
ovs-vsctl add-port br-ovs enp1s0f0_2
ovs-vsctl add-port br-ovs enp1s0f0_3
ip link set dev enp1s0f0 up
ip link set dev enp1s0f0_0 up
ip link set dev enp1s0f0_1 up
ip link set dev enp1s0f0_2 up
ip link set dev enp1s0f0_3 up
ovs-vsctl add-port br-ovs vxlan0 -- set Interface vxlan0 type=vxlan options:local_ip=192.168.1.12 options:remote_ip=192.168.1.11 options:key=98
ifconfig enp1s0f0 192.168.1.12/24 up

    对端主机的VXLAN端口配置时注意将local_ip和remote_ip交换。

  3. 启动虚拟机并进入虚拟机。

    1
2

    virsh start vm1
virsh console vm1

  4. 将两台虚拟机的MTU配置为1450以下。

    1

    ifconfig <dev> mtu 1450

  5. 虚拟机发包。

    • Host2 vm1执行：
      1

      iperf3 -s
    • Host1 vm1执行：
      1

      iperf3 -c <Host2vm1_ip> -t 0

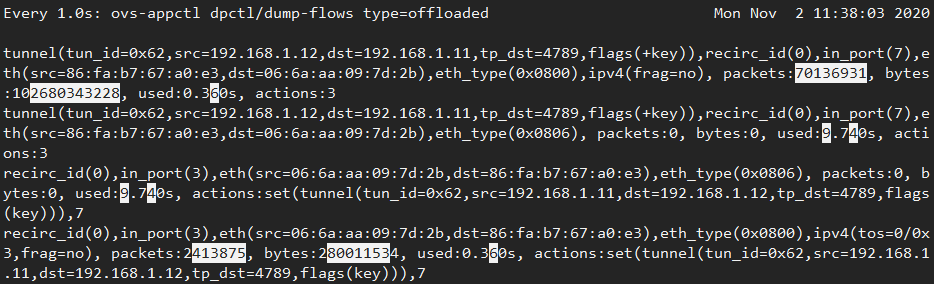

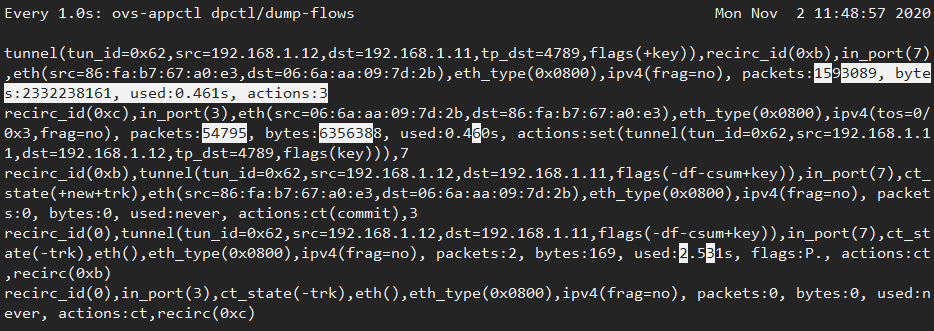

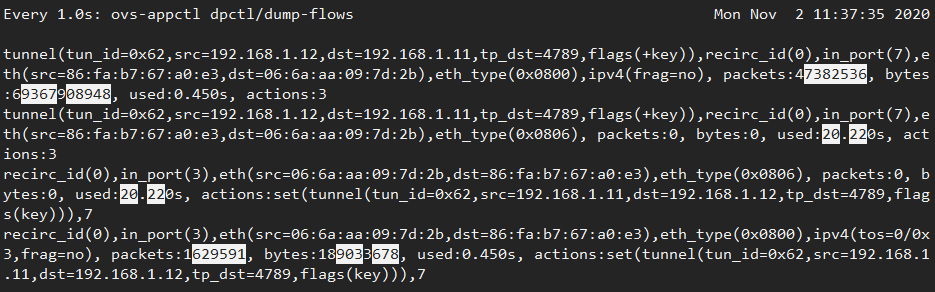

  6. 在物理机验证流表卸载情况。

    1

    ovs-appctl dpctl/dump-flows

  7. CT配置验证。

    1. 在物理机配置CT流表。
      1
2
3
4
5

      ovs-ofctl del-flows br-ovs
ovs-ofctl add-flow br-ovs "arp, actions=normal"
ovs-ofctl add-flow br-ovs "table=0, ip,ct_state=-trk, actions=ct(table=1)"
ovs-ofctl add-flow br-ovs "table=1, ip,ct_state=+trk+new, actions=ct(commit),normal"
ovs-ofctl add-flow br-ovs "table=1, ip,ct_state=+trk+est, actions=normal"

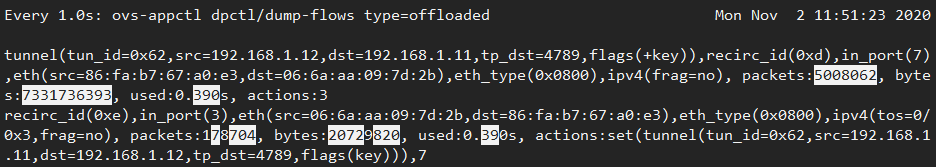

    2. 验证流表卸载情况。
      1

      ovs-appctl dpctl/dump-flows type=offloaded

      CT状态卸载需要内核5.7完整TC模块支持，CentOS 7.6的4.14内核不完全支持。

Geneve协议卸载

  1. 配置VF。

    具体操作请参考配置内核态SR-IOV。

  2. 配置组网。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

    systemctl start openvswitch
ovs-vsctl add-br br-ovs
ovs-vsctl add-port br-ovs enp1s0f0_0
ovs-vsctl add-port br-ovs enp1s0f0_1
ovs-vsctl add-port br-ovs enp1s0f0_2
ovs-vsctl add-port br-ovs enp1s0f0_3
ip link set dev enp1s0f0 up
ip link set dev enp1s0f0_0 up
ip link set dev enp1s0f0_1 up
ip link set dev enp1s0f0_2 up
ip link set dev enp1s0f0_3 up
ovs-vsctl add-port br-ovs tun0 -- set Interface tun0 type=geneve options:local_ip=192.168.1.12 options:remote_ip=192.168.1.11
ifconfig enp1s0f0 192.168.1.12/24 up

    对端主机的VXLAN端口配置时注意将local_ip和remote_ip交换。

  3. 启动虚拟机并进入虚拟机。

    1
2

    virsh start vm1
virsh console vm1

  4. 将两台虚拟机的MTU配置为1450以下。

    1

    ifconfig <dev> mtu 1450

  5. 虚拟机发包。

    • Host2 vm1执行：
      1

      iperf3 -s
    • Host1 vm1执行：
      1

      iperf3 -c <Host2vm1_ip> -t 0

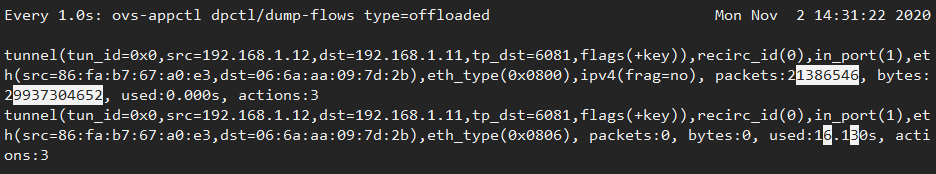

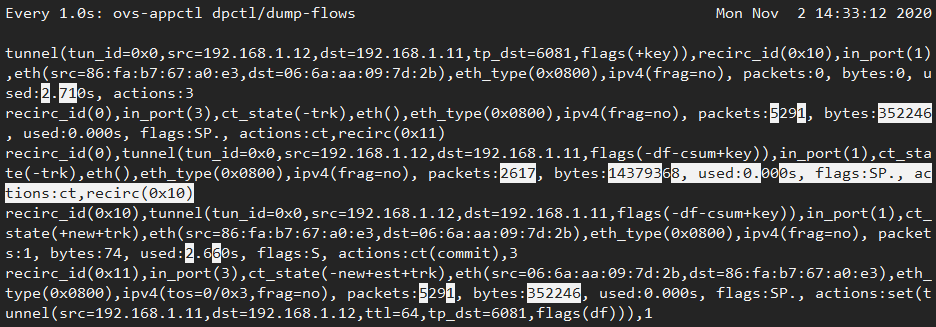

  6. 在物理机验证流表卸载情况。

    1

    ovs-appctl dpctl/dump-flows

    Geneve协议卸载需要内核版本5.3以上完全支持。

  7. CT配置验证。

    1. 在物理机配置CT流表：
      1
2
3
4
5

      ovs-ofctl del-flows br-ovs
ovs-ofctl add-flow br-ovs "arp, actions=normal"
ovs-ofctl add-flow br-ovs "table=0, ip,ct_state=-trk, actions=ct(table=1)"
ovs-ofctl add-flow br-ovs "table=1, ip,ct_state=+trk+new, actions=ct(commit),normal"
ovs-ofctl add-flow br-ovs "table=1, ip,ct_state=+trk+est, actions=normal"

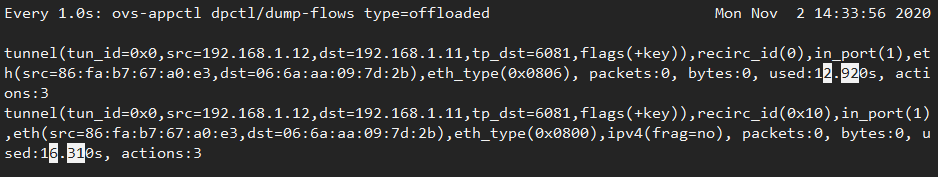

    2. 验证流表卸载情况。
      1

      ovs-appctl dpctl/dump-flows type=offloaded

      CT状态卸载需要内核5.7完整TC模块支持，CentOS 7.6的4.14内核不完全支持。硬件卸载流表只有单向。

IPv6协议卸载

  1. 配置VF。

    具体操作请参考配置内核态SR-IOV。

  2. 配置组网。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

    systemctl start openvswitch
ovs-vsctl add-br br-ovs
ovs-vsctl add-port br-ovs enp1s0f0_0
ovs-vsctl add-port br-ovs enp1s0f0_1
ovs-vsctl add-port br-ovs enp1s0f0_2
ovs-vsctl add-port br-ovs enp1s0f0_3
ovs-vsctl add-port br-ovs enp1s0f0
ip link set dev enp1s0f0 up
ip link set dev enp1s0f0_0 up
ip link set dev enp1s0f0_1 up
ip link set dev enp1s0f0_2 up
ip link set dev enp1s0f0_3 up

  3. 启动虚拟机并进入虚拟机。

    1
2

    virsh start vm1
virsh console vm1

  4. 虚拟机内添加IPv6。

    • Host1 vm1执行：
      1

      ifconfig enp1s0 add 3000:1::11/64
    • Host2 vm1执行：
      1

      ifconfig enp1s0 add 3000:1::12/64

  5. 虚拟机发包。

    • 接收端Host2 vm1执行：
      1

      iperf3 -6 -s
    • 发送端Host1 vm1执行：
      1

      iperf3 -6 -c 3000:1::12 -u -l 512 -t 999

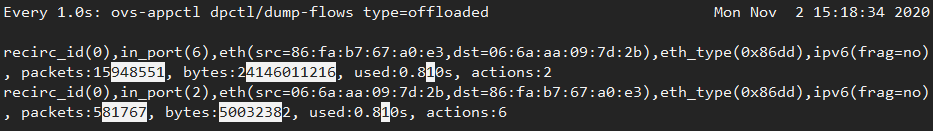

  6. 在物理机查看卸载流表情况。

    1

    ovs-appctl dpctl/dump-flows type=offloaded

父主题： 验证OVS流表网卡加速特性
