（可选）配置虚拟机网络

虚拟机安装完成后，为了可以从局域网的其他PC访问到KVM虚拟机上的服务，一种可行的方法是将KVM虚拟机（GUEST）以桥接方式与宿主机（HOST）连接，使虚拟机可以获得局域网中一个独立的IP地址。

如果没有从局域网的其他PC访问KVM虚拟机的需求，则无需进行网络配置。

配置网桥

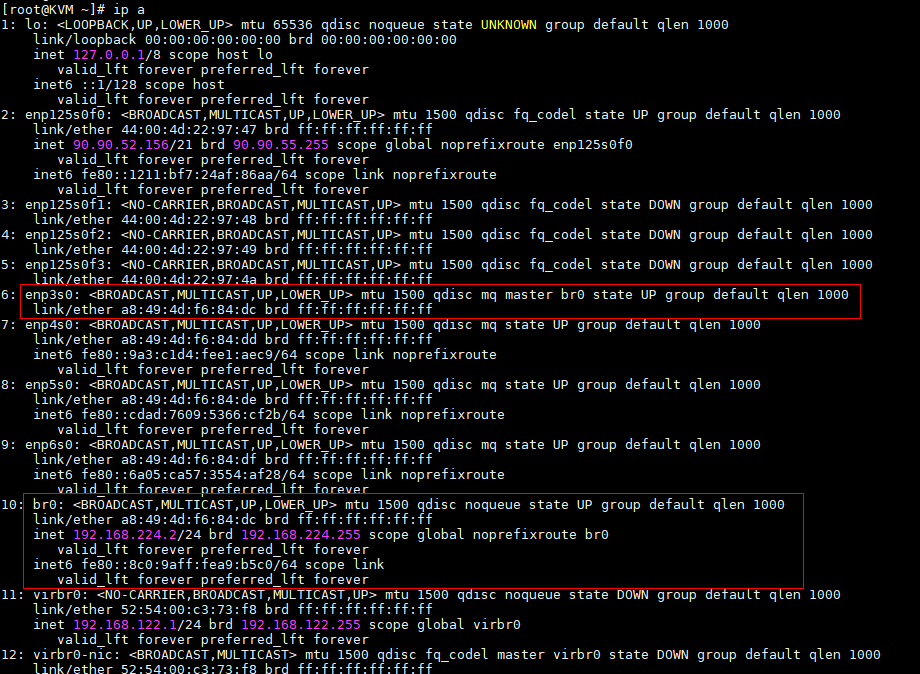

  1. 查看网络。

    ip a

    本示例目标是将KVM虚拟机桥接到enp3s0所在网段（192.168.224.XXX，子网掩码是255.255.255.0）。

  2. 查看网桥，确认没有网桥br0。

    1

    brctl show

  3. 停止NetworkManager服务，防止后面修改的配置被意外生效。

    1

    systemctl stop NetworkManager

  4. 创建网桥br0。

    1. 打开文件ifcfg-br0。
      1

      vi /etc/sysconfig/network-scripts/ifcfg-br0
    2. 按“i”进入编辑模式，添加如下内容：
      DEVICE=br0
ONBOOT=yes
TYPE=Bridge
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=192.168.224.2
NETMASK=255.255.255.0
GATEWAY=192.168.224.1
STP=on
DELAY=0.0
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。
    • 示例中的IPADDR和GATEWAY按实际情况修改。
    • 如果使用如下操作创建网桥，在宿主机重启后会失效，示例中的IP地址请按实际情况修改。
      brctl addbr br0
brctl addif br0 enp5s0
ifconfig br0 192.168.224.2/24
service network restart
brctl show
ip a

  5. 修改文件ifcfg-enp3s0，使enp3s0网口连接br0网桥。

    1. 备份文件ifcfg-enp3s0。
      mv /etc/sysconfig/network-scripts/ifcfg-enp3s0 /home/
    2. 打开文件ifcfg-enp3s0。
      1

      vi /etc/sysconfig/network-scripts/ifcfg-enp3s0
    3. 按“i”进入编辑模式，添加如下内容。
      HWADDR=a8:49:4d:f6:84:dc
DEVICE=enp3s0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BRIDGE=br0
    4. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

    查看enp3s0的HWADDR值，回显中ether后面的mac地址值就是HWADDR值。

    ip a

  6. 使ifcfg-br0和ifcfg-enp3s0生效。

    • CentOS系统
      1

      systemctl restart network
    • openEuler系统
      1

      systemctl restart NetworkManager

      重启网络服务后，若配置仍未生效，一方面需要检查以上操作配置是否正确，另一方面可尝试重启宿主机然后再重启网络服务。

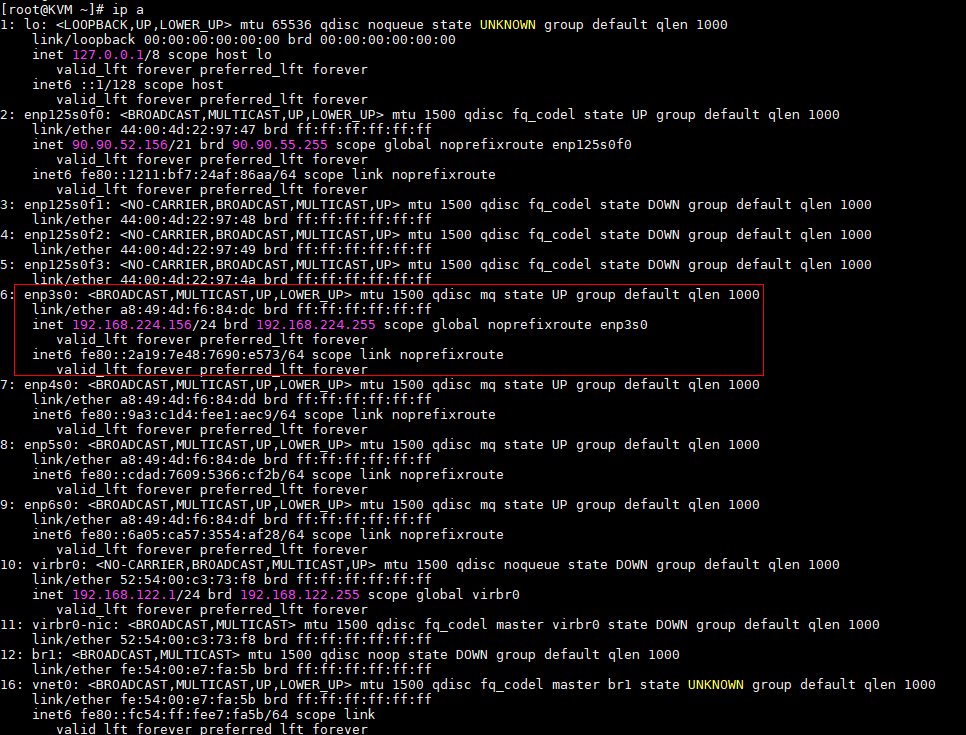

  7. 查看网络。

    1

    ip a

  8. 查看网桥。

    1

    brctl show

    br0的interfaces下出现了enp3s0，则网桥配置成功。

配置虚拟机

  1. 修改虚拟机配置。

    1. 打开虚拟机配置文件。
      1

      vi /etc/libvirt/qemu/vm1.xml

      或

      1

      virsh edit vm1
    2. 在<devices>标签下找到<interface>标签。

      若不存在<interface>标签，则直接在<devices>标签下添加如下内容：

      1
2
3
4
5
6

      <interface type='bridge'>
      <mac address='52:54:00:7a:95:48'/>
      <source bridge='br0'/>
      <model type='virtio'/>
      <address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
</interface>
      • <interface type='bridge'>表示虚拟机将使用桥接模式。
      • <mac address='52:54:00:7a:95:48'/>中的MAC地址在安装虚拟机后自动生成，将被用作虚拟机网卡eth0的MAC地址，通常情况不需要修改，若修改需要确认不能和网桥br0的MAC地址相同。
      • <source bridge='br0'/>表示将与宿主机中的br0网桥连接。
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  2. 使虚拟机配置生效。

    1

    systemctl restart libvirtd

  3. 关闭虚拟机。

    1. 查看虚拟机状态。
      1

      virsh list --all
    2. 关闭虚拟机。
      1

      virsh shutdown vm1
    3. 确认虚拟机是否已关闭。
      1

      virsh list --all

  4. 启动虚拟机。

    virsh start vm1
virsh list --all

  5. 查看网桥。

    1

    brctl show

    若br0的interfaces下出现“vnet0”，则表示虚拟机vm1成功连接网桥，只有vm1.xml配置生效且vm1启动成功，vnet0才存在。

  6. 登录虚拟机。

    1
2

    virsh list --all
virsh console vm1 --force

  7. 配置网卡。

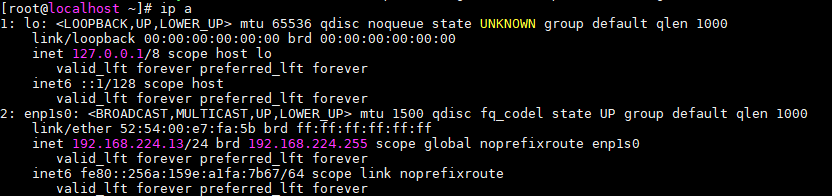

    1. 查看网络。
      ip a
    2. 修改网卡配置。
      • CentOS系统
        1. 编辑ifcfg-eth0文件。
          1

          vi /etc/sysconfig/network-scripts/ifcfg-eth0
        2. 按“i”进入编辑模式，修改如下内容。

          只需要修改少许部分，IPADDR配置为与宿主机同网段的未被使用的IP地址，请按实际情况填写。

          TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=eth0
UUID=aca69508-f4c7-4ff2-9cc5-668ac45e429e
DEVICE=eth0
ONBOOT=yes
IPADDR=192.168.224.3
NETMASK=255.255.255.0
GATEWAY=192.168.224.1
        3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。
      • openEuler系统
        1. 打开ifcfg-enp1s0文件。
          1

          vi /etc/sysconfig/network-scripts/ifcfg-enp1s0
        2. 按“i”进入编辑模式，修改如下内容。
          TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=enp1s0
UUID=dedf1652-5eff-3fb4-be23-c658b834774f
DEVICE=enp1s0
ONBOOT=yes
AUTOCONNECT_PRIORITY=-999
IPADDR=192.168.224.13
NETMASK=255.255.255.0
GATEWAY=192.168.224.1

          IPADDR配置为与宿主机同网段的未被使用的IP地址，请按实际情况填写。

        3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  8. 生效网卡。

    • CentOS系统
      systemctl restart network
ip a
    • openEuler系统
      systemctl restart NetworkManager
ifdown enp1s0
ifup enp1s0
ip a

验证网络

  1. 验证网桥是否配置完成，分别在虚拟机与宿主机、虚拟机与局域网内其他主机、宿主机与局域网内其他主机进行互ping。

    • 若均无法ping通，则需要对网桥br0进行问题分析，进入2继续操作。
    • 若虚拟机只与宿主机可以互通，虚拟机与局域网内其他主机无法互通，则可能需要关闭宿主机的网络过滤器，进入4继续操作。
    • 都可以ping通，表示网桥连接已配置完成，则结束验证操作，忽略以下步骤。

  2. 定位问题。

    1. 在宿主机对网桥br0抓包。
      yum -y install tcpdump
tcpdump -i br0
    2. 根据抓包信息进行问题定位并修复。

  3. 再次执行1。
  4. 禁用网络过滤器。

    1. 编辑“sysctl.conf”文件。
      1

      vim /etc/sysctl.conf
    2. 按“i”进入编辑模式，在文件中添加如下配置。
      net.bridge.bridge-nf-call-ip6tables = 0
net.bridge.bridge-nf-call-iptables = 0
net.bridge.bridge-nf-call-arptables = 0
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。
    4. 重新加载kernel参数使配置生效。
      1

      sysctl -p

  5. 再次执行1。
