架构

基于开源KVM的虚拟化方案应用于线下虚拟化场景，包括单机、双机HA和多机集群，通过虚拟机迁移和HA（High Availability）确保业务可靠性，典型应用包括数据库、Web和缓存服务器等。

• 单机场景分析

  单机场景是指在单台服务器上部署QEMU-KVM开源软件，虚拟机带外管理使用Virt-Manager管理软件和virsh命令行，二者都是调用libvirt API接口，GuestOS带内管理使用VNC软件，虚拟机存储使用本地LVM虚拟存储池，虚拟机网络使用网桥（Bridge模式）或物理网卡（Host-only模式）。

• 双机和集群场景分析

  双机和集群场景基于单机场景，计算虚拟化、存储和网络的使用方式和单机相同，不同点在于双机和集群场景可以使用HA或热迁移技术保证集群健壮性。以keepalived+LVS+mysql双机主从架构为例，keepalived提供浮动IP地址，并周期性检测集群内服务器的健康状态，当检测到故障节点时，触发倒换。

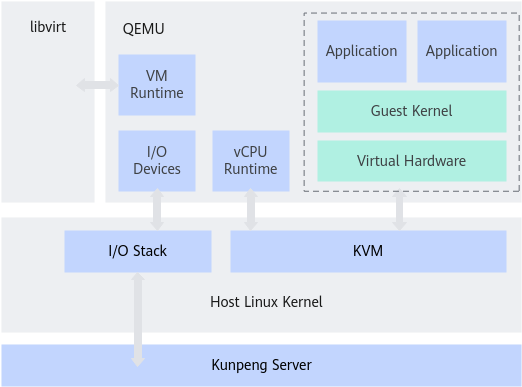

基于开源KVM的虚拟化场景架构分为三层，最底层是鲲鹏服务器硬件，中间层是Host Linux Kernel，这层也包括KVM虚拟化软件，最上层是QEMU，虚拟出IO设备，详细的系统架构如图1所示，各类组件说明如表1所示。
