Mycat架构

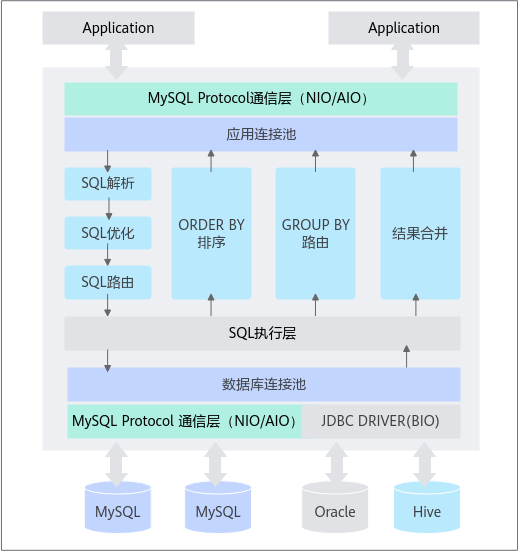

Mycat在逻辑上由几个模块组成：

• MySQL Protocol通信层

  Application经过MySQL协议连接Mycat。Mycat提供NIO和AIO的方式作为前端Server的实现方式，因为Linux不支持AIO，因此目前推荐使用的是NIO的方式。

• 应用连接池

  管理Application与Mycat的连接，Mycat则采用了基于MySQL实例的连接池模式，每个Database都可以用现有的1000个连接中的空闲连接。

• SQL解析组件+SQL优化组件+SQL路由组件

  Application的SQL通过这三个组件依次作SQL的解析、优化和路由，最终肯定SQL应该路由到哪些后端DB去执行，而后交给SQL执行组件。

• SQL执行组件

  根据路由结果，对全部的target发送SQL语句，这个过程需要从后端的数据库连接池中获取连接，而且经过特定的driver和后端DB进行通信。

• 数据库连接池

  负责创建、管理、维护后端的连接池。为减少每次建立数据库连接的开销，数据库使用连接池机制对连接生命周期进行管理。

• 后端MySQL Protocol通信层+后端JDBC DRIVER

  实现特定DB的通讯协议，对于MySQL来讲，提供NIO和AIO的方式，因为Linux不支持AIO，因此目前推荐使用的是NIO的方式，主要用NIO。

• ORDER BY排序+GROUP BY聚合+结果集合并

  负责对跨分片的查询结果进行汇聚、排序、截取等。
