开源MPP Greenplum参考架构

组件场景

开源Greenplum是典型的MPP架构的OLAP联机分析处理系统，基于开源PostgreSQL开发。

OLAP的基本特点是：

• 本身不产生数据，其基础数据来源于生产系统
• 基于查询的分析系统
• 复杂查询经常使用夺标联结、全表扫描等
• 响应时间与具体查询有很大关系
• 用户数量相对较小
• 分布式集群，高扩展

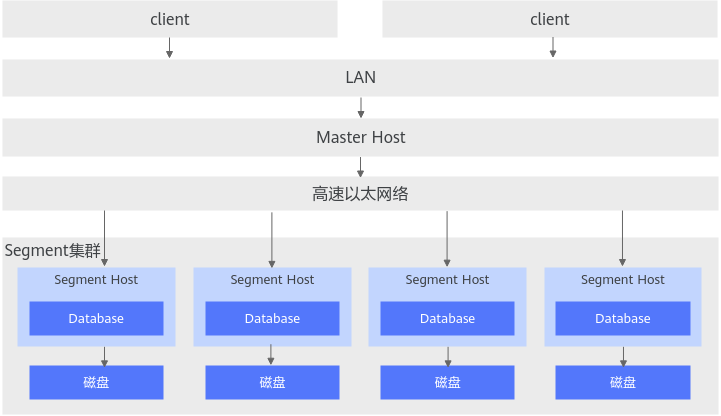

架构原理

• Master节点：是整个系统的控制中心和对外的服务接入点，它负责接收用户SQL请求，将SQL生成查询计划并进行并行处理优化，然后将查询计划分配（dispatch）到所有的Segment节点进行并行处理，协调组织各个Segment节点按照查询计划逐步地进行并行处理，最后获取到Segment的计算结果，再返回给客户端；从用户的角度看Greenplum集群，看到的只是Master节点，无需关心集群内部的机制，所有的并行处理都是在Master控制下自动完成的。Master节点一般只有一个或两个（互为备份）。
• Segment DB节点：是Greenplum执行并行任务的并行运算节点，它接收Master的指令进行MPP并行计算，因此所有Segment节点的计算性能总和就是整个集群的性能，通过增加Segment节点，可以线性化地增加集群的处理性能和存储容量，Segment节点可以是1～10000个节点。
• Interconnect：是Master节点与Segment节点、Segment节点与Segment节点之间的数据传输组件，它基于千兆交换机或万兆交换机实现数据在节点间的高速传输。

  外部数据加载到Greenplum时，采用并行数据流进行加载，直接加载到Segment节点，这项独特的技术是Greenplum的专有技术，以此保证外部数据在最短时间内加载到数据库中。
