使用Roofline分析

命令功能

Roofline分析可帮助用户在给定硬件平台上，分析出应用程序的瓶颈点位置，从而有针对性的进行优化。

  • 仅支持鲲鹏平台物理机。
  • Roofline使用DBI技术，待分析的应用必须为ELF格式的二进制文件。
  • Roofline采集时需确保应用已完成运行；Roofline采集时长大概为应用运行时长三倍。

命令格式

devkit tuner roofline [-h] [-l {0,1,2,3}] [-m {total,region}] [-o <file>] workload ...

workload为待分析的应用，若需采集多个region信息，应用需已进行插桩，插桩详情请参见Roofline插桩指导。

参数说明

表1 参数说明

参数

参数选项

说明

-h/--help

-

获取帮助信息。

-l/--log-level

0/1/2/3
设置日志级别，默认为2。
  • 0：日志级别为DEBUG。
  • 1：日志级别为INFO。
  • 2：日志级别为WARNING。
  • 3：日志级别为ERROR。

-m/--mode

total/region

配置分析范围为整个二进制应用或用户选择的regions；默认为total。

  • total：采集整个应用的roofline数据。
  • region：采集应用中各个region的roofline数据，程序的region划分需要用户按需进行插桩。

-o/--outpath

-

配置生成数据包名称。默认为当前所在目录生成，默认文件名为roofline-YYYYMMDD-HMS。

使用示例

采集已划分好region的应用：

devkit tuner roofline -m region /mysharedir/devkit/SystemProfilerBackend/tuner_cli/docs/matrix_multiply_c

返回信息如下：

Note:
  1. Roofline task is currently only supported on the 920 platform.
  2. The application must be a binary file in ELF format.
  3. Roofline task collection needs to ensure the application has finished running.
  4. The estimated time of roofline collection is about 3 * application estimated time.
RFCOLLECT: Start collection for /mysharedir/devkit/SystemProfilerBackend/tuner_cli/docs/matrix_multiply_c
RFCOLLECT: Launch application to collect performance metrics of /mysharedir/devkit/SystemProfilerBackend/tuner_cli/docs/matrix_multiply_c
ROOFLINE_EVENTS are initialized.
Initialization time: 0.070167 seconds
Calculation time: 0.206211 seconds
The dimension of the matrices is too large to print.
RFCOLLECT: Launch application to do binary instrumentation of /mysharedir/devkit/SystemProfilerBackend/tuner_cli/docs/matrix_multiply_c
Initialization time: 0.168616 seconds
Calculation time: 2.243492 seconds
The dimension of the matrices is too large to print.
RFCOLLECT: Launch benchmarks for measuring roofs
RFCOLLECT: Processing all collected data
RFCOLLECT: Result is captured at /mysharedir/devkit/SystemProfilerBackend/sys_perf/components/sys_tools/rfcollect-20240424-143840.json
RFCOLLECT: Run "rfreport /mysharedir/devkit/SystemProfilerBackend/sys_perf/components/sys_tools/rfcollect-20240424-143840.json" to get report.
Get roofline report ...
The roofline json report: /mysharedir/devkit/SystemProfilerBackend/sys_perf/components/sys_tools/roofline-20240424-143840.json
The roofline html report: /mysharedir/devkit/SystemProfilerBackend/sys_perf/components/sys_tools/roofline-20240424-143840.html

任务将生成JSON文件和HTML文件，如需进行数据分析可直接使用JSON文件；查看性能数据可在浏览器中打开HTML文件，也可通过Know-how查看如何使用roofline分析进行调优。

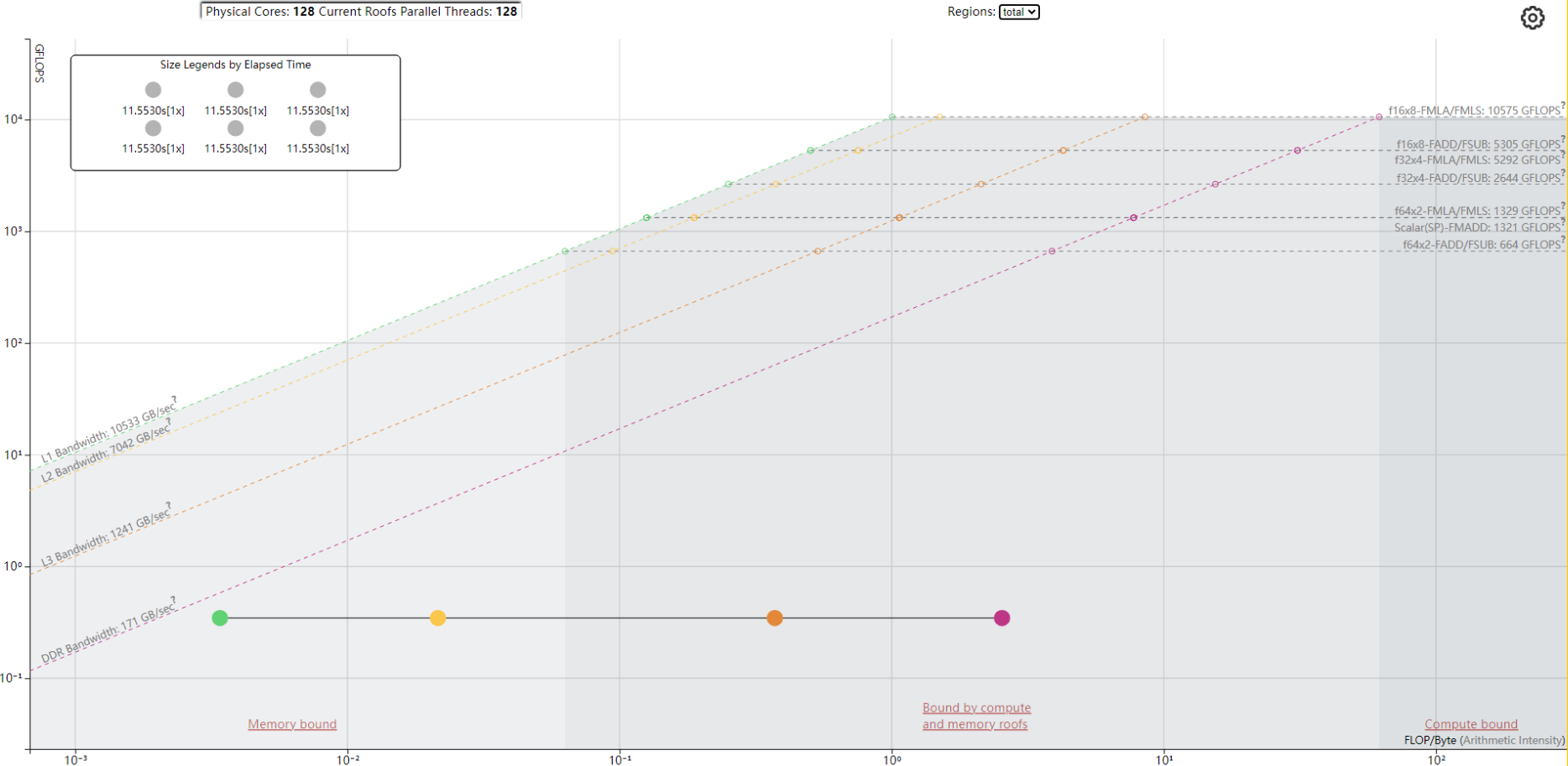

图1 Roofline HTML文件
