字节对齐检查

前提条件

已成功登录鲲鹏DevKit。

• “/opt”为工具默认安装目录，下文以此默认路径为例，请根据实际情况替换。
• 当前特性在Web界面中需要手动上传文件或压缩包；在插件工具中支持扫描本地工程，若源码为压缩包格式，请先解压然后选择解压后文件夹。

操作步骤

1. 在页面左侧，“亲和分析”下拉选项中选择“字节对齐检查”，单击创建任务，如图1所示。

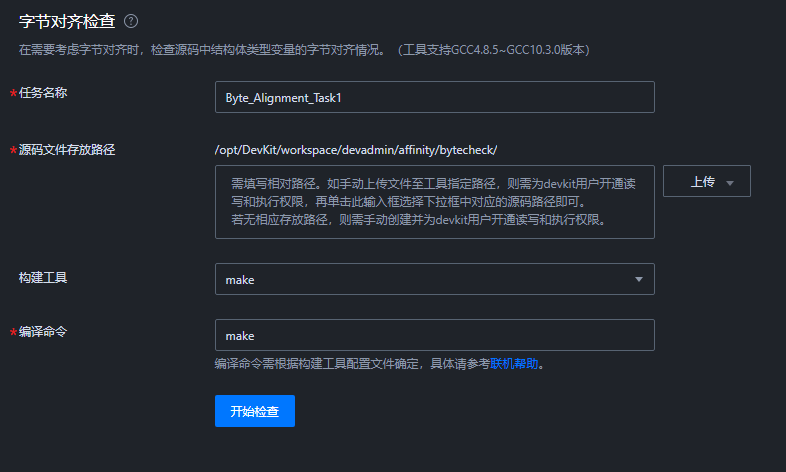

   图1 字节对齐检查


   表1 字节对齐检查参数说明

   参数	说明
   任务名称	字节对齐检查任务名称，工具默认会自动生成任务名称，也可根据实际情况进行自定义修改。
   源码文件存放路径	选择“已上传的源码”：单击填写框选择下拉框中的源码路径即可，也可以手动填写源码路径。 选择“上传源码”：单击“上传”按钮上传压缩包（上传过程中自动解压）或文件夹。 说明： 支持上传tar，tar.bz，tar.bz2，tar.gz，tar.xz，tbz，tbz2，tgz，txz，zip格式的压缩包，只允许同时上传一个压缩包。源码文件压缩包小于或等于1GB，解压后小于或等于剩余磁盘空间的一半。 只允许同时上传一个文件夹，文件夹小于或等于剩余磁盘空间的一半。 手动上传软件包时，需先检查是否存在上传目录，若不存在，则需创建工具指定路径，并给devkit用户开通读写和执行权限。
   构建工具	选择构建工具。可选择： make cmake automake
   编译命令	源码编译命令。 编译命令需根据构建工具配置文件确定，具体请参考通过构建工具配置文件识别编译命令。

2. 单击“开始检查”，开始字节对齐检查。检查完成后，自动跳转至检查报告界面，如图2所示。

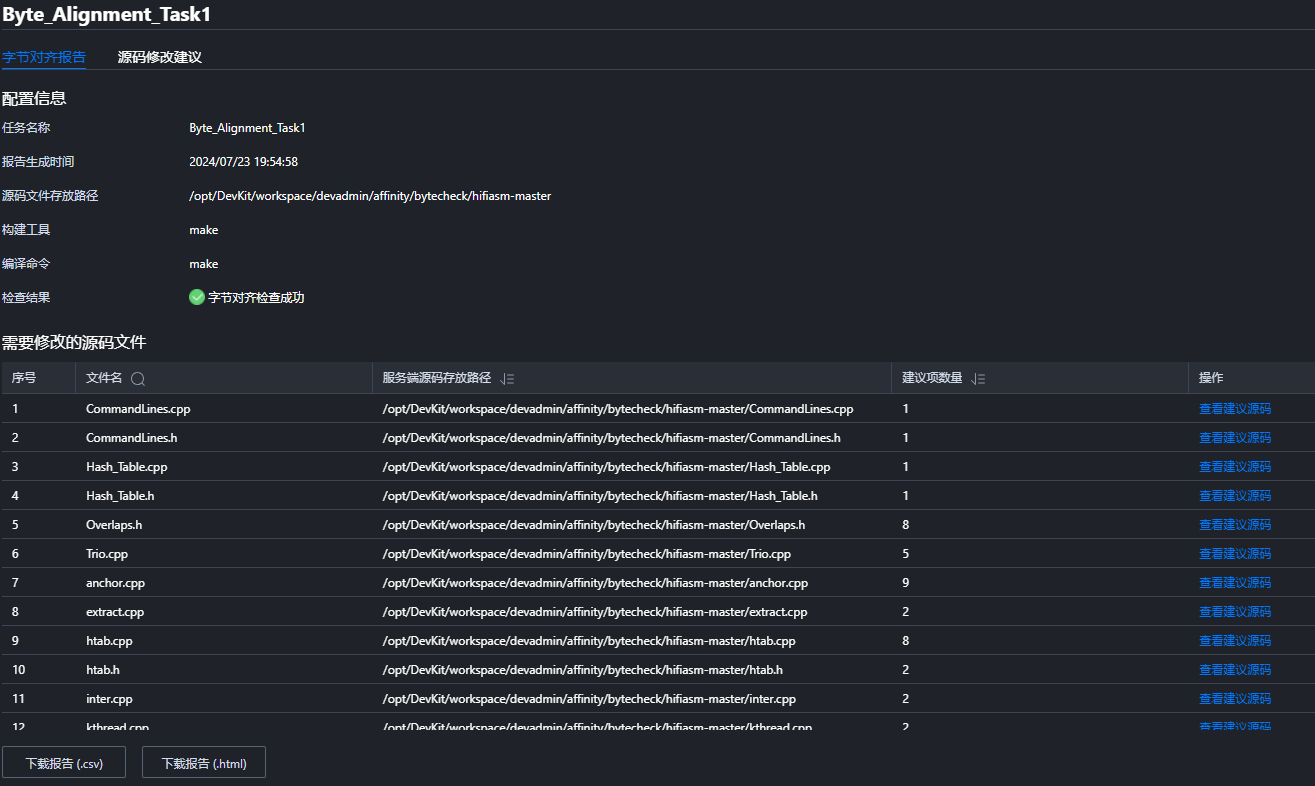

   图2 字节对齐检查报告


   单击“查看建议源码”可进入源码对齐检查结果界面，如图3所示。

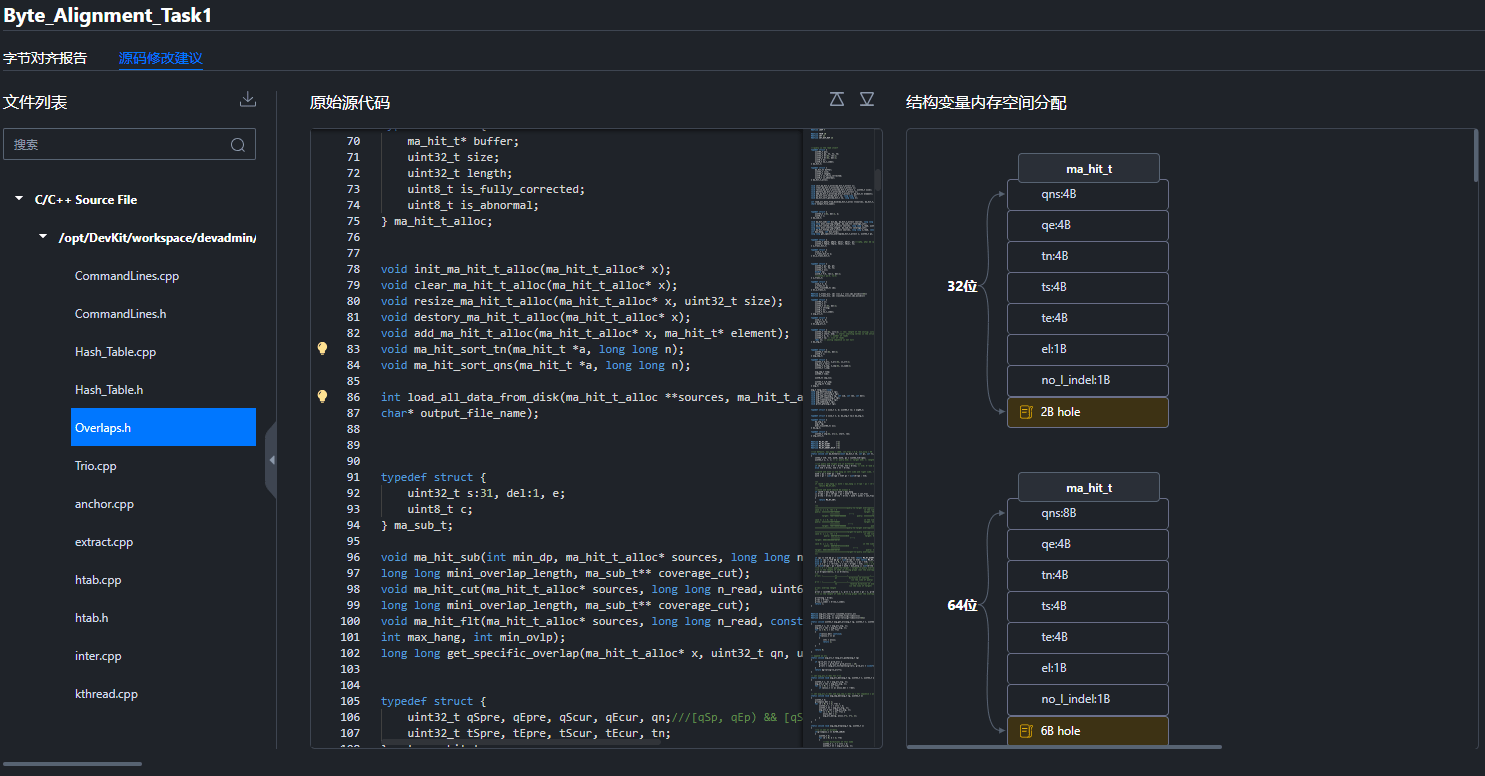

   图3 建议代码


   表2 建议代码界面参数说明

   参数	说明
   原始源代码	原始源代码。
   结构变量内存空间分配	显示代码中需要对齐的32位和64位字节内存空间。



   • 支持多个用户同时创建字节对齐检查任务。
   • 用户可在任务进行过程中单击关闭，取消任务。
   • 对于64位运行模式检查和字节对齐检查，在同一时刻同一用户只能进行其中一个。
   • 用户可以单击原始源代码模块右上角的上下键，进行上下切换。
   • 用户如使用快捷键进行源码操作，需注意因输入法或IDE环境导致的快捷键被占用问题。
   • 分析结果可能因环境不同而产生差异，属于正常情况。
   • 若扫描结果与代码行无法对应，则此处代码可能为宏展开。
   • 若提示任务超时，请参见用户进行任务时提示任务超时进行处理。
