查看分析结果

前提条件

已创建全景分析任务，并且成功完成分析。

查看分析结果

1. 在左侧“系统性能分析”区域，单击指定分析任务名称。

   展开节点列表。

2. 单击节点名称查看分析结果。可单击右上角的按钮导出全景分析数据。
   • 单击节点名称默认打开“总览 ”页签，如图1所示，界面参数描述如下列表格所示。


     • “总览”页面展示CPU、内存子系统、存储子系统、网络子系统及其它配置项的信息（使用物理机环境时会显示系统部件图）。
     • 检测到可优化的指标项时显示“优化建议”区域，展开可查看详细的优化建议和修改方法，针对部分配置项给出优化建议，用标识。部分参数带有标识，鼠标悬停在标识符上会显示详细参数描述和优化建议。

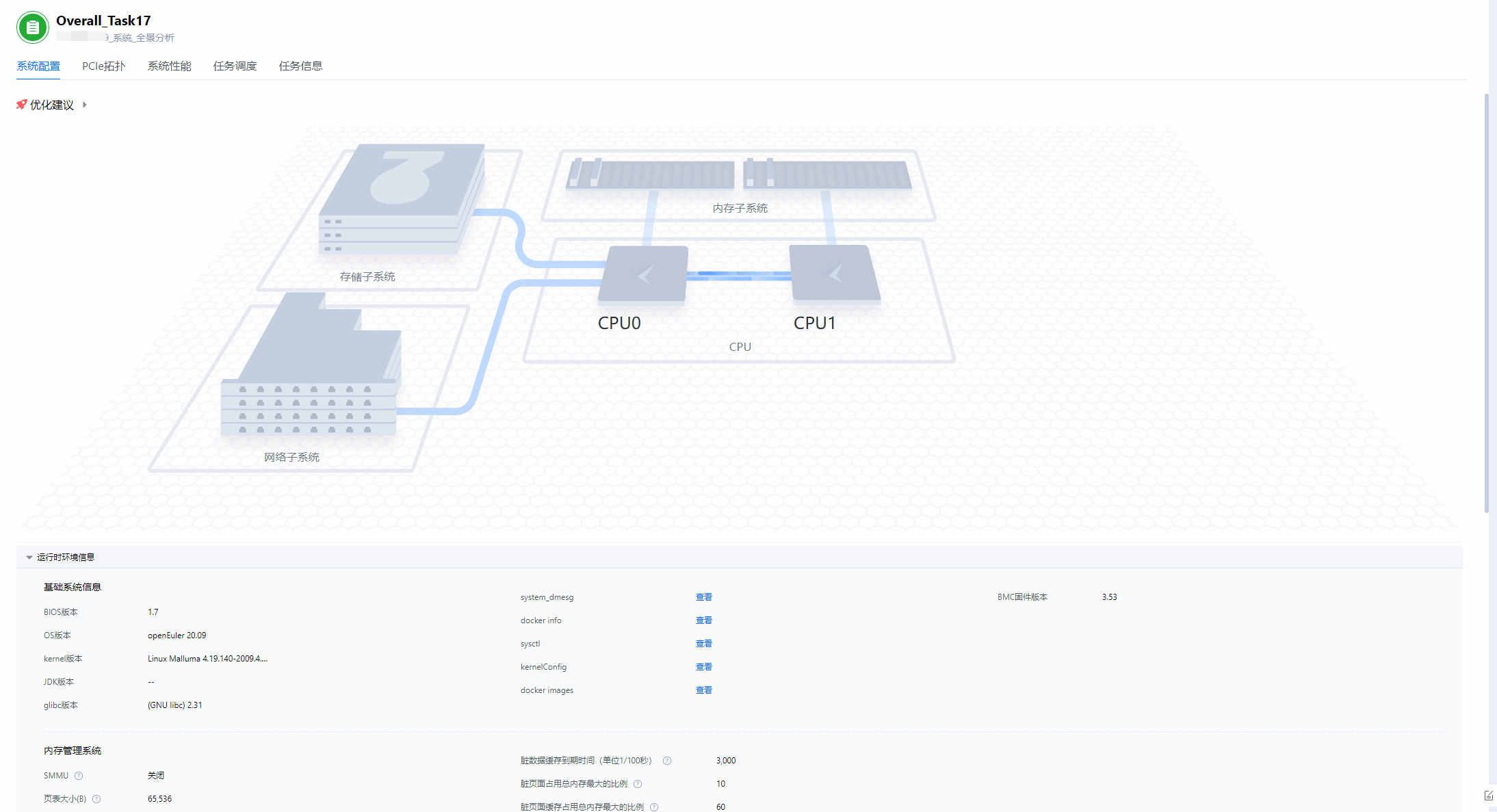

     图1 系统配置


     表1 CPU Package区域参数说明

     参数	说明
     CPU型号	显示CPU型号。
     Core数量	显示CPU核数量。
     最大频率	显示CPU最大频率。
     当前频率	显示CPU当前频率。
     CPU Core
     ID	显示CPU厂商编号。“0x48”代表“HiSilicon”。
     最大频率	显示CPU最大频率。
     当前频率	显示CPU当前频率。
     L1I	显示CPU的一级高速指令缓存大小。
     L2	显示CPU的二级缓存大小。
     L1D	显示CPU的一级高速数据缓存大小。
     L3 cache
     缓存大小	显示CPU的三级缓存大小。
     L3 cache共享节点	显示共享L3 cache的NUMA节点。
     NUMA节点
     节点	显示NUMA节点名称。
     CPU核	显示NUMA节点的CPU核编号。
     总内存大小	显示NUMA节点的总内存大小。
     空闲内存大小	显示NUMA节点的空闲内存大小。
     NUMA节点距离
     节点	显示NUMA节点。 说明： NUMA节点之间的距离指从节点x访问节点y上的内存需要付出的代价的一种表现形式。距离越短，表示CPU访问内存的速度越快，反之亦然。
     NUMA平衡
     NUMA平衡	显示NUMA平衡开关状态。

     表2 GPU Package区域参数说明

     参数	说明
     GPU ID	显示当前GPU编号。
     Driver Version	显示GPU驱动版本。
     CUDA Version	显示CUDA版本。
     Product Name	显示产品名称。
     Product Brand	显示产品品牌。
     Display Mode	展示显示模式标志位。
     Display Active	展示显示使能标志位。
     Persistence Mode	显示持续模式标志位。
     Bus ID	显示PCIe总线编号。
     Max PCIe Generation	显示最大PCIe代。
     Max PCIe Link Width	显示最大PCIe带宽。
     VBIOS Version	显示板载BIOS版本。
     FB Memory Size(MB)	显示设备内存大小。
     BAR1 Memory Size(MB)	显示映射内存大小。
     Graphics Clock(MHz)	显示图形时钟频率。
     Memory Clock(MHz)	显示内存时钟频率。
     Compute Mode	显示计算模式。
     Ecc Mode	显示错误检查模式。

     表3 内存子系统区域参数说明

     参数	说明
     内存总大小	显示系统总内存容量。
     内存条数量	显示内存条数量。
     空插槽数量	显示空内存插槽数量。
     内存条/DIMM列表
     位置/插槽位置	显示内存插槽位置。
     容量	显示当前插槽位置安装的内存容量大小。
     最大速率	显示内存最大速率。
     配置速率	显示配置的内存速率。
     类型	显示内存条类型。

     表4 存储子系统区域参数说明

     参数	说明
     存储总量	显示存储总容量大小。
     总盘数	显示硬盘总数。
     硬盘
     ID/设备名称	显示设备名称。
     型号/硬盘型号	显示硬盘型号。
     容量/硬盘容量	显示硬盘容量大小。
     类型/硬盘类型	显示硬盘类型。
     RAID控制卡
     RAID控制器名称	显示RAID卡型号。
     RAID控制器ID	显示RAID控制器芯片型号。
     缓存大小	显示缓存大小。

     表5 网络子系统区域参数说明

     参数	说明
     网卡	显示网卡数量。
     网口数	显示网口数量。
     网卡
     延迟	显示延迟时间。
     NUMA节点	显示NUMA节点。
     内核驱动程序	显示内核驱动程序。
     内核模块	显示内核模块。
     子系统	显示子系统。
     网口
     名称	显示网口名称。
     Device(B/D/F)	显示设备的B/D/F。
     硬件ID	显示硬件ID。
     txkB/s	每秒传输的字节总数，单位为KB。
     rxkB/s	每秒接收的字节总数，单位为KB。
     txpck/s	每秒传输的数据包总数。
     rxpck/s	每秒接收的数据包总数。
     最大传输速率	显示最大传输速率。
     当前传输速率	显示当前传输速率。
     最大数据负载（字节）	显示最大数据负载。
     详细信息	显示设备的详细信息。

     表6 运行时环境信息区域参数说明

     参数	说明
     基础系统信息
     BIOS版本	显示BIOS版本信息。
     OS版本	显示OS版本信息。
     kernel版本	显示系统内核版本。
     JDK版本	显示JDK版本。
     glibc版本	显示glibc版本。
     system_dmesg	显示当前系统dmesg信息。单击“查看详情”查看详细信息。
     docker info	显示Docker容器的信息。单击“查看详情”查看详细信息。 说明： 该参数需要在宿主机上安装Docker容器时显示内容。
     sysctl	显示所有sysctrl配置项。单击“查看详情”查看详细信息。
     kernelConfig	显示内核配置。单击“查看详情”查看详细信息。
     docker images	显示Docker容器镜像。单击“查看详情”查看详细信息。 说明： 该参数需要在宿主机上安装Docker容器时显示内容。
     BMC固件版本	显示BMC固件版本。
     SSD驱动
     驱动版本	显示驱动版本号。
     SSD固件版本	显示SSD固件版本号。
     内存管理系统
     SMMU	显示SMMU功能的状态。
     页表大小（B）	显示页表大小。
     透明大页	显示透明大页功能的状态。
     标准大页（KB）	显示标准大页大小。
     大页数量	显示标准大页数量。“0”表示没有配置。
     交换分区	显示当前交换分区大小。
     脏数据缓存到期时间（单位1/100秒）	显示脏数据缓存到期时间。
     脏页面占用总内存最大的比例	显示脏页面占用总内存最大比率。
     脏页面缓存占用总内存最大的比例	显示脏页面缓存占用总内存最大比率。
     唤醒pdflush进程刷新脏数据间隔	显示唤醒pdflush进程刷新脏数据间隔，单位为1/100秒。
     最小保留的空闲内存大小(KB)	显示最小保留的空闲内存大小，单位为KB。
     网卡固件版本	显示网卡端口和网卡固件版本。
     虚拟机/容器
     虚拟机Libvirt版本	显示虚拟机Libvirt版本。
     KVM虚拟机配置参数	显示KVM虚拟机配置参数。
     容器版本	显示容器版本。
     kernel内核相关参数
     HZ值	显示HZ值。
     nohz(定时器机制)	显示nohz（定时器机制）的状态。
     cmdline	显示整个kernel启动脚本。

     表7 存储资源配置区域参数说明

     参数	说明
     存储卷	显示存储卷数量。
     文件系统	显示文件系统分区数量。
     RAID组	显示RAID组数量。
     RAID级别
     逻辑盘名称	显示逻辑盘名称。
     逻辑盘ID	显示逻辑盘ID。
     RAID控制器ID	显示RAID控制器ID。
     RAID级别	显示RAID级别。
     逻辑盘条带大小	显示逻辑盘条带大小。
     逻辑盘当前读策略	显示逻辑盘当前读策略。
     逻辑盘当前写策略	显示逻辑盘当前写策略。
     逻辑盘缓存策略	显示逻辑盘缓存策略。
     cacheCadence标识	显示cacheCadence标识。
     RAID配置	显示当前的RAID配置。
     存储信息
     设备名称	显示设备名称。
     硬盘文件预读大小（KB）	显示硬盘文件预读大小。
     存储IO调度机制	显示存储IO调度机制。
     磁盘请求亲和设置	显示磁盘请求亲和设置。“1”表示确保I/O完成的动作会由发起该I/O请求的CPU处理。
     磁盘请求队列长度设置	显示采样间隔时间内，队列中对指定磁盘的读写请求的平均数量。
     磁盘队列深度	显示磁盘队列深度，即当主机发起IO请求时，设备能够支持同时处理的IO数量。
     IO合并	显示IO合并的设置值。 0：表示启用所有类型的合并尝试。 1：表示复杂合并检查被禁用，但简单的与上一个I/O请求合并继续生效。 2：表示禁用所有类型的合并尝试。
     文件系统信息
     分区名称	显示分区名称。
     文件系统类型	显示当前分区的文件系统类型。
     挂载点	显示当前分区的挂载点。
     挂载信息	显示当前分区的挂载信息。

     表8 网口配置区域参数说明

     参数	说明
     网口数量	显示网口数量。
     中断聚合
     网口名称	显示网口名称。
     adaptive-rx	显示接收队列的动态聚合执行功能开关状态。
     adaptive-tx	显示发送队列的动态聚合执行功能开关状态。
     rx-usecs	产生一个中断之前至少有一个数据包被接收之后的微秒数。
     tx-usecs	产生一个中断之前至少有一个数据包被发送之后的微秒数。
     rx-frames	产生中断之前发送的数据包数量。
     tx-frames	产生中断之前接收的数据包数量。
     Offload
     网口名称	显示网口名称。
     rx-checksumming	显示接收包校验和开关状态。
     tx-checksumming	显示发送包校验和开关状态。
     scatter-gather	显示分散/聚集功能开关状态。
     TSO	显示TCP-segmentation-offload开关状态。
     UFO	显示UDP-fragmentation-offload开关状态。
     LRO	显示large-receive-offload开关状态。
     GSO	显示generic-segmentation-offload开关状态。
     GRO	显示generic-receive-offload开关状态。
     队列
     网口名称	显示网口名称。
     队列数	显示网卡队列数。
     中断NUMA绑核
     网口名称	显示网口名称。
     中断号	显示中断号。
     中断NUMA绑核信息	显示中断NUMA绑核信息。
     xps/rps	显示发送/接收队列绑核信息。
     环形缓冲区
     网卡名称	显示网卡名称。
     TX（Byte）	发送的环形缓冲区大小，单位为字节。
     RX（Byte）	接收的环形缓冲区大小，单位为字节。

   • 单击“PCIe拓扑”查看PCIe的拓扑信息分析结果，如图2，界面参数如表9所示。


     • 鼠标悬停至拓扑图中设备图标上可显示设备详细信息和建议，图中为NUMA节点，为CPU和PCIe拓扑之间的接口，为PCI Bridge，为PCIe设备。
     • 单击“+”或“-”按钮，可以放大或缩小拓扑图。
     • 详细参数信息可鼠标悬停至图标上查看。
     • 中断分布统计区域可以单击按钮进行筛选需要查看的硬中断，中断可以通过下拉框进行选择。
     • 当网卡驱动有新版本可升级时，版本信息后有进行提示，单击可跳转至升级网卡具体操作步骤。

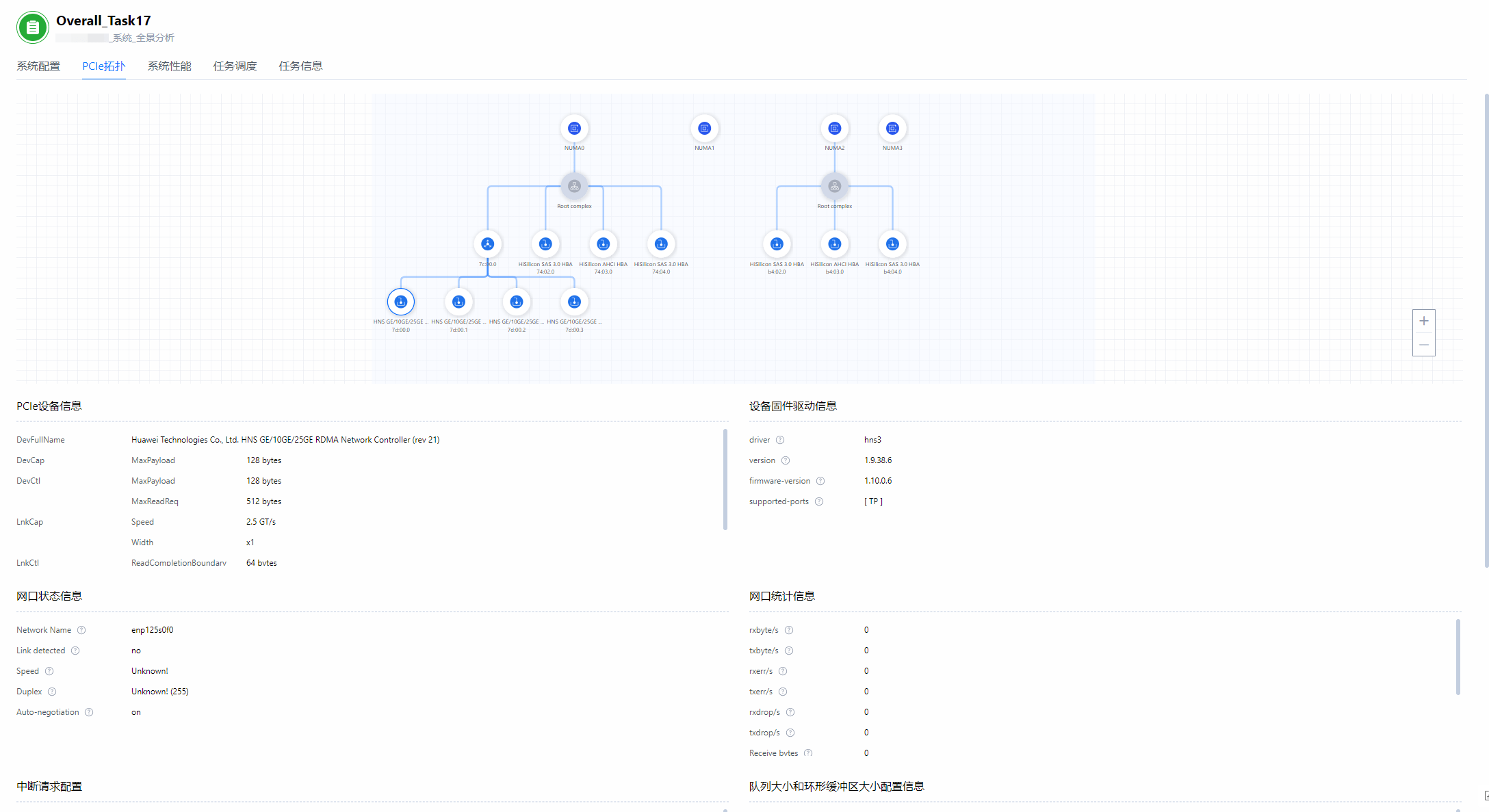

     图2 PCIe拓扑信息



     当网卡驱动有新版本可升级时，版本信息后有进行提示，单击可跳转至升级网卡具体操作步骤。

     表9 PCIe拓扑参数说明-网卡设备信息

     参数	说明
     PCIe设备信息
     DevFullName	显示设备全称。
     DevCap	显示设备能力。
     DevCtl	显示设备调度。
     LnkCap	显示链路能力。
     LnkCtl	显示链路调度。
     LnkSta	显示链路状态。
     设备固件驱动信息
     driver	显示驱动名称。
     version	显示驱动版本信息。
     firmware-version	显示驱动的固件信息。
     driver mount params	显示驱动参数信息。
     supported-ports	显示支持的端口信息。
     网口状态信息
     Network Name	显示网络设备名称。
     Link detected	显示网卡的链路监测状态。
     Speed	显示网卡的当前速率。
     Duplex	显示网卡的工作模式。
     Auto-negotiation	显示网卡是否开启自动协商。
     网口统计信息
     rxbyte/s	显示每秒接受字节数。
     txbyte/s	显示每秒发送字节数。
     rxdrop/s	显示每秒丢弃的已接收数据包数。
     txdrop/s	显示每秒丢弃的已发送数据包数。
     Receive bytes	显示接口接收数据的总字节数。
     Transmit bytes	显示接口发送数据的总字节数。
     Receive drop	显示驱动接收的丢弃包总数。
     Transmit drop	显示驱动发送的丢弃包总数。
     net_core_statistic	显示net core统计信息。
     driver_statistic	显示驱动层统计信息。
     driver_queue_statistic	显示驱动层按队列统计信息。
     firmware_statistic	显示微码层统计信息。
     MAC_statistic	显示物理层统计信息。
     中断请求配置
     irqbalance	显示中断请求平衡状态。
     RPS	显示是否支持RPS技术。
     XPS	显示是否支持XPS技术。
     RFS	显示是否支持RFS技术。
     aRFS	显示是否支持aRFS技术。
     Interrupt binding core settings	显示设置的中断绑核数。
     队列大小和环形缓冲区大小配置信息
     RSS	显示是否支持RSS技术。
     Queue Configuration	显示队列配置信息。
     ring buffer Configuration	显示环形缓冲区的配置信息。
     网卡卸载功能配置信息
     rx-checksumming	显示是否支持接收侧硬件校验和（checksum）的计算。
     tx-checksumming	显示是否支持发送侧硬件校验和（checksum）的计算。
     tx-checksum-ipv4	显示是否支持发送侧对基于IPv4的TCP/ UDP 的硬件校验和（checksum）的计算。
     tx-checksum-ip-generic	显示是否支持发送侧对任何协议或协议层组合的IP地址校验和（checksum）的计算。
     tx-checksum-ipv6	显示是否支持发送侧对基于IPv6的TCP/UDP的硬件校验和（checksum）的计算。
     tx-checksum-fcoe-crc	显示是否支持FCoE CRC32的硬件校验和（checksum）的计算。
     tx-checksum-sctp	显示发送侧是否支持SCTP的硬件校验和（checksum）的计算。
     scatter-gather	显示是否开启分散/聚集(Scatter Gather)功能。
     tx-scatter-gather	显示是否开启分散/聚集(Scatter Gather)功能，ndo_start_xmit支持处理页式碎片化skbs(skb_shinfo()->frags)。
     tx-scatter-gather-fraglist	显示是否开启分散/聚集 (Scatter Gather) 功能，ndo_start_xmit支持处理链式碎片化skbs(skb->next/prev list)。
     tcp-segmentation-offload	显示是否开启TSO功能。
     tx-tcp-segmentation	显示TCPv4分片功能的状态。
     tx-tcp-ecn-segmentation	显示是否开启硬件正确拆分带有CWR位的数据包，不论是TCPv4（需要开启tx-tcp-segmentation）还是TCPv6（需要开启tx-tcp6-segmentation）。
     tx-tcp-mangleid-segmentation	显示是否支持忽略IP ID（IP ID可以基于驱动的偏好设置，既可以随分片增长也可以使其保持不变）。
     tx-tcp6-segmentation	显示TCPv6分片功能的状态。
     generic-segmentation-offload	显示是否开启分片卸载。
     generic-receive-offload	显示是否开启GRO功能。
     large-receive-offload	显示是否开启LRO功能。
     rx-vlan-offload	显示是否支持接收侧VLAN CTAG硬件加速。
     tx-vlan-offload	显示是否支持发送侧VLAN CTAG硬件加速。
     receive-hashing	显示是否开启接收侧哈希卸载。
     rx-vlan-filter	显示是否开启接收侧VLAN CTAGs过滤。
     tx-fcoe-segmentation	显示是否开启FCoE分片。
     tx-gre-segmentation	显示是否开启GRE包头的发送分片卸载。
     tx-gre-csum-segmentation	显示是否支持GRE包头带有校验和（checksum）计算的发送分片卸载。
     tx-ipxip4-segmentation	显示是否支持IP4 or IP6 over IP4包头的发送分片卸载。
     tx-ipxip6-segmentation	显示是否支持IP4 or IP6 over IP6包头的发送分片卸载。
     tx-udp_tnl-segmentation	显示是否支持UDP隧道包头的发送分片卸载。
     tx-udp_tnl-csum-segmentation	显示是否支持UDP隧道包头带有校验和（checksum）计算的发送分片卸载。
     tx-gso-partial	显示是否支持部分通用分段卸载功能。
     tx-sctp-segmentation	显示是否开启SCTP包发送分片。
     tx-esp-segmentation	显示是否开启ESP包发送分片。
     tx-udp-segmentation	显示是否开启UDP包发送分片。
     tx-vlan-stag-hw-insert	显示是否开启VLAN S-Tag发送硬件加速。
     rx-vlan-stag-hw-parse	显示是否开启VLAN S-Tag接收硬件加速。
     rx-vlan-stag-filter	显示是否开启VLAN S-Tag接收过滤。
     l2-fwd-offload	显示是否允许二层数据包在硬件中转发。
     hw-tc-offload	显示是否开启流分类（TC）的硬件卸载功能。
     esp-hw-offload	显示是否开启ESP包发送侧硬件卸载功能。
     esp-tx-csum-hw-offload	显示是否开启ESP包发送校验和（checksum）卸载。
     rx-udp_tunnel-port-offload	显示是否开启接收侧UDP隧道卸载。
     tls-hw-tx-offload	显示是否开启接收侧NIC逐包处理加密
     tls-hw-rx-offload	显示是否开启发送侧NIC逐包处理加密。
     rx-gro-hw	显示是否开启硬件GRO。
     tls-hw-record	显示是否支持使用NIC驱动程序和固件的TCP处理取代内核网络堆栈的处理，该功能在使用Linux网络堆栈的场景下不可用，例如防火墙功能，QoS，数据包调度。
     其他网络配置信息
     mtu	显示能通过的最大数据包大小。
     Pause parameters	显示pause侦配置参数。
     Sysctl variables	显示sysctl变量配置。
     LRO coalesce time	将收到的包进行聚合发出的最大聚合时间。
     网口信息
     hca_id	显示网卡ID。
     transport	显示协议信息。
     hw_ver	显示硬件版本信息。
     manufacture	显示网卡厂商。
     node_guid	显示网卡唯一标识符。
     phys_prot_cnt	显示物理网口数量。
     port	显示端口数。
     state	显示网卡状态。
     active_mtu	显示当前最大传输单元。
     sm_lid	显示子网管理器 (SM) 的LID。
     port_lid	显示端口的LID。
     port_lmc	显示端口局部多播地址。
     link_layer	显示当前工作模式。
     roce_enable	显示是否开启ROCE。
     active_speed	显示当前速率。
     Ethernet	显示以太网卡信息。
     bond	显示bond模式信息。

     表10 PCIe拓扑信息参数说明-NVMe设备信息

     参数	参数说明
     PCIe设备信息
     device_full_name	显示设备全称。
     DevCap	显示设备能力。
     DevCtl	显示设备调度。
     LnkCap	显示链路能力。
     LnkCtl	显示链路调度。
     LnkSta	显示链路状态。
     Smart配置信息
     critical warning	显示紧急告警。
     available spare	显示冗余空间比例。
     available spare threshold	显示冗余空间告警比例。
     percentage used	显示已使用寿命。
     data units read	显示读数据总量。
     data units written	显示写数据总量。
     host read commands	显示主机总读次数。
     host write commands	显示主机总写次数。
     controller busy time	显示控制器忙时间统计。
     power cycles	显示上电次数。
     power on hours	显示上电时长。
     unsafe shutdowns	显示非安全关机次数。
     media and data integrity errors	显示数据错误次数。
     number of error information log entries	显示错误日志条数。
     warning composite temperature time	显示混合温度一般告警时间。
     critical composite temperature time	显示混合温度严重告警时间。
     data status	显示数据健康状态。
     基础配置信息
     Namespace	显示命名空间。
     maximum capacity	显示原始最大容量。
     current capacity	显示当前最大容量。
     volatile write cache	显示是否支持写缓存。
     model number	显示设备型号。
     firmware version	显示固件版本。
     NVMe version	显示NVMe版本。
     device status	显示设备健康状况。
     高级配置信息
     controller id	显示控制器ID。
     PCI slot	显示PCI槽位号。
     highest temperature	显示历史最高温度。
     capacitance status	显示电容健康状态。
     atomic write	显示原子写状态。
     bad block rate	显示坏块率。
     total blocks count	显示总block数。
     bad blocks count	显示总坏块数。
     factory bad blocks count	显示出厂坏块数。
     flash program failed count	显示flash编程失败计数。
     flash erase failed count	显示flash擦失败计数。
     maximum data transfer size	显示最大数据传输大小。
     系统配置信息
     options nvme use_threaded_interrupts	显示NVMe使用线程 中断 选项。
     dirty_tatio	显示触发同步写的脏数据占可用内存的百分比。
     dirty_background_ratio	显示触发回刷的脏数据量占可用内存的百分比。
     dirty_writeback_centisecs	显示pdflush写入脏数据进程周期。
     dirty_expire_centisecs	显示脏数据驻留内存时长。
     nvme1	显示设备详情。
     设备温度信息
     composite temperature	显示温度信息。
     exceed temperature threshold count	显示超过门限温度的发生次数。
     exceed temperature threshold time	显示超过门限温度的发生时间。
     composite highest temperature	显示整盘历史最高温。
     composite over temperature threshold count	显示整盘过温计数。
     composite over temperature threshold time	显示整盘过温时间。
     composite current temperature	显示整盘当前温度。
     composite over temperature threshold temperature	显示整盘高温阈值。
     composite under temperature threshold temperature	显示整盘低温阈值。
     controller highest temperature	显示控制器历史最高温。
     controller over temperature threshold count	显示控制器过温计数。
     controller over temperature threshold time	显示控制器过温时间。
     controller1 current temperature	显示控制器当前温度。
     controller1 over temperature threshold temperature	显示控制器高温阈值。
     controller1 under temperature threshold temperature	显示控制器低温阈值。
     其他配置信息
     power states	显示设备功耗级别。
     Write mode	显示写模式取值。
     self-test	显示诊断测试结果。
     disk writes per day	显示平均每天磁盘写入量。
     设备IO统计信息
     范围（µs）	显示IO读写的时延范围。
     读IO频率（次/s）	显示读IO的频率。
     写IO频率（次/s）	显示写IO的频率。

   • 单击“系统性能”页签查看性能指标分析结果，如图3所示，界面参数描述如下列表格所示。


     • 展示系统各个性能指标在整个采集过程中的时序数据，拖动上方时间轴可查看选定时间段内的数据。
     • 共展示CPU占有率、CPU负载、CPU Level1 Top-down、内存使用统计、存储IO、网络IO和能耗在采集时间内的各参数走势；其中CPU占有率可通过下拉框选择“系统”、“Numa”和“Core”切换不同维度数据。
     • 单击不同系统参数后的按钮可展开或收缩对应的展示栏，鼠标拖动展示栏中的可放大缩小对应参数的折线图展示范围，单击按钮可使对应折线图回归初始展示状态。
     • CPU Level1 Top-down数据展示栏中，可单击筛选展示数据。

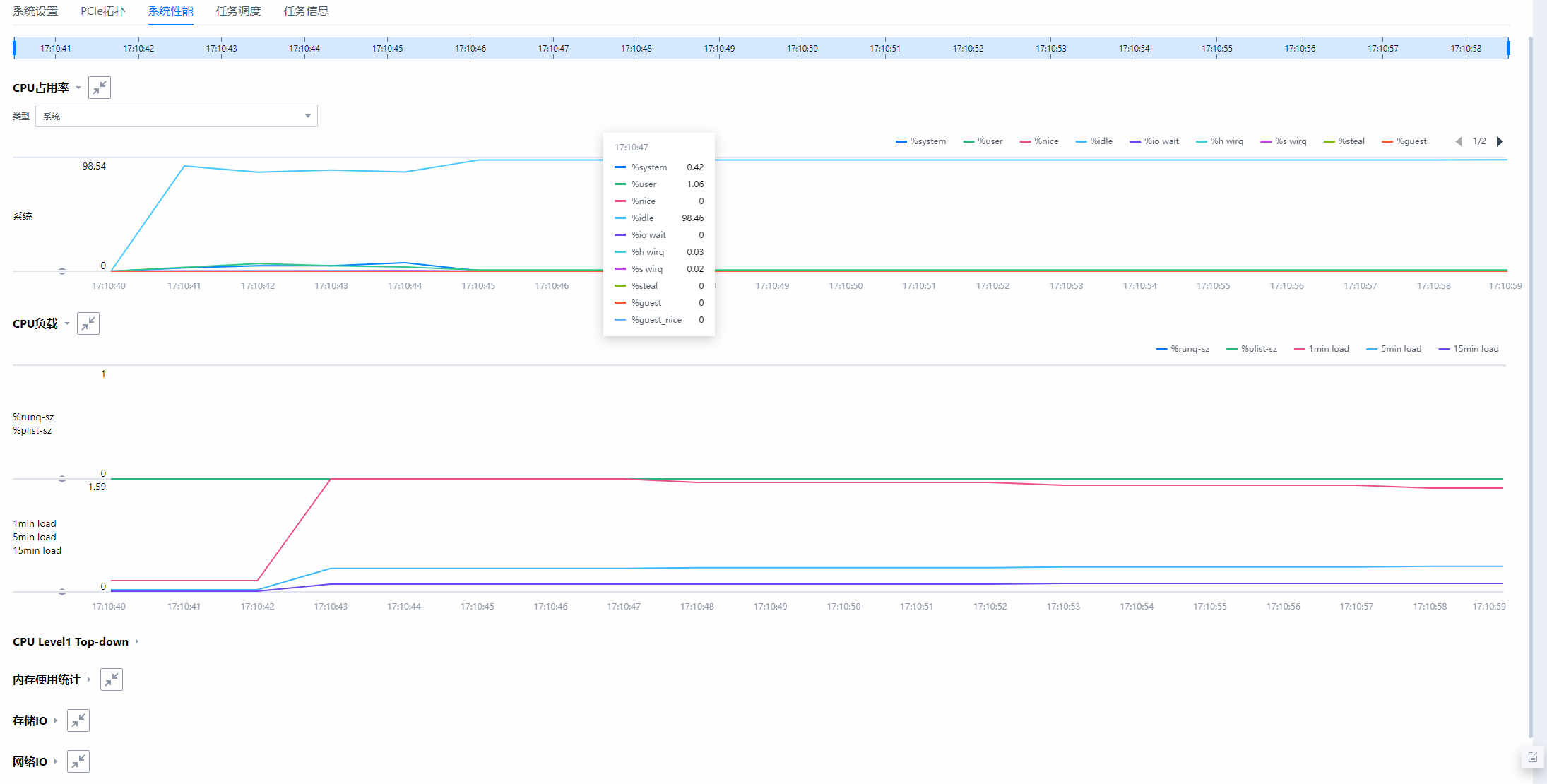

     图3 系统性能

   • 单击“任务调度”页签查看系统任务调度信息。


     • 展示系统任务调度信息在整个采集过程中的时序数据，拖动上方时间轴可查看选定时间段内的数据。
     • 单击不同系统参数后的按钮可展开或收缩对应的展示栏，鼠标拖动展示栏中的可放大缩小对应参数的折线图展示范围，单击按钮可使所有折线图回归初始展示状态。
     • Top10任务汇总和Perf stat统计信息可单击表头右方按钮筛选展示数据。
     • 系统任务调度信息汇总可单击类型的下拉框选择“系统”、“Numa”或“Core”切换展示图；Top10任务汇总可单击分组方式的下拉框选择“用户态进程”或“内核态进程”切换展示数据。

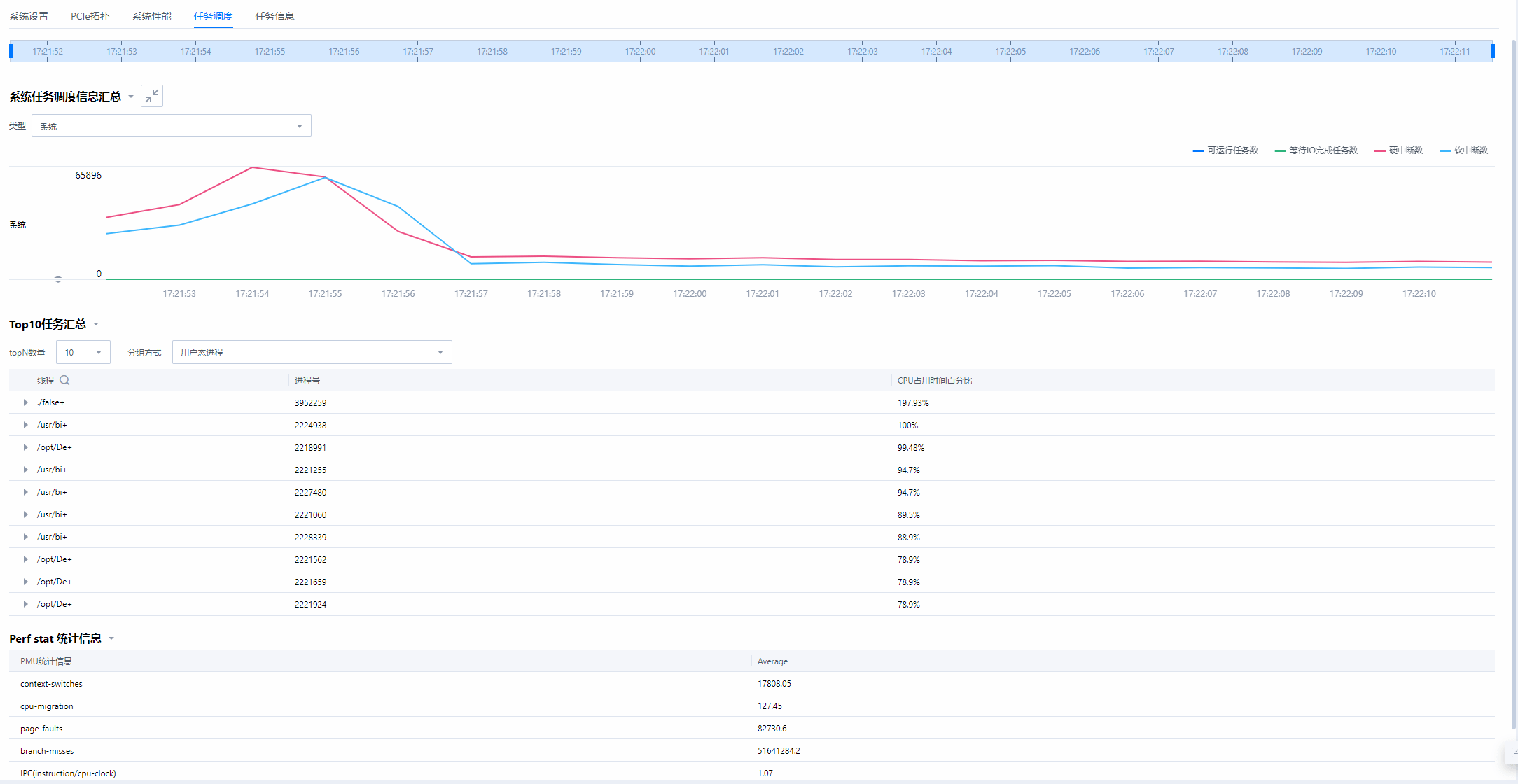

     图4 任务调度

   • 单击“任务信息”页签查看当前节点任务的详细配置信息和采集信息。


     如果任务执行失败，“任务信息”界面上会显示任务失败的原因。

     如果任务执行成功，但有部分不影响整体的数据采集失败，可查看“异常信息”。

     “采集结束原因”可表明当前任务数据采集结束原因，如“到达任务采集时间”和“到达文件采集大小”等。
