查看分析结果

前提条件

已创建微架构分析任务，并且成功完成分析。

查看分析结果

1. 在左侧“系统性能分析”区域，单击指定分析任务名称。

   展开节点列表。

2. 单击节点名称查看分析结果。

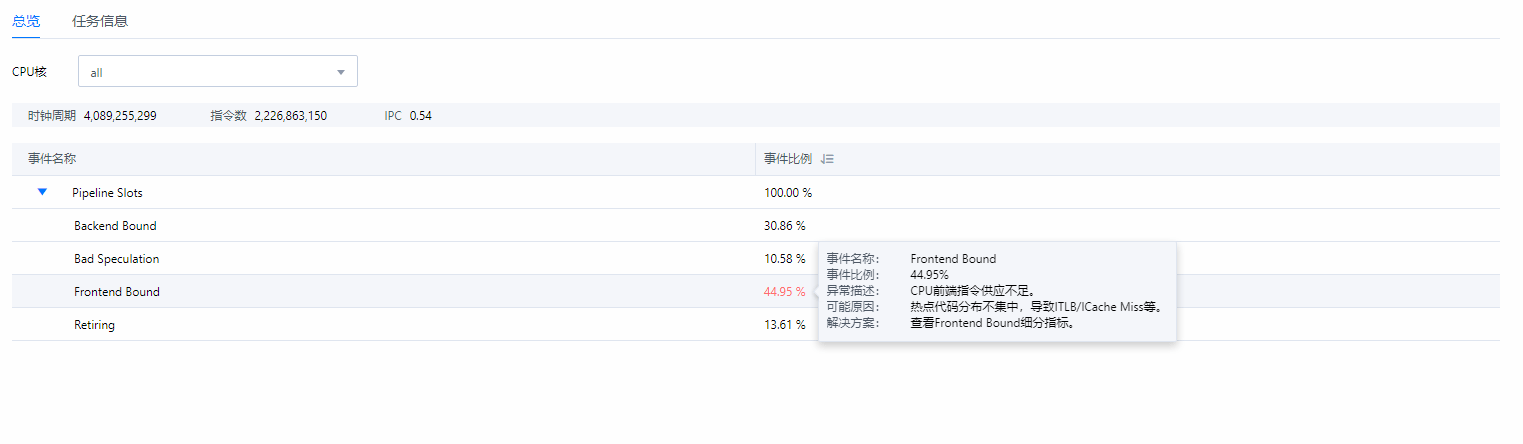

   • 单击节点名称默认进入“总览 ”页签，如图1所示，界面参数描述如表1所示。


     若采集模式选择“CPU”，可在页面左上方下拉框选择需查看的CPU核。

     图1 总览


     表1 总览页签参数说明

     参数	说明
     时钟周期	显示采集过程的时钟周期数。
     指令数	显示采集过程的指令个数。
     IPC	显示单时钟周期内执行的指令数，IPC=指令数/时钟周期。
     事件名称	显示采集的事件名称。
     事件比例	显示对应事件在总事件中的比例。

   • 单击“任务信息”页签查看当前节点任务的详细配置信息和采集信息。


     如果任务执行失败，“任务信息”界面上会显示任务失败的原因。

     如果任务执行成功，但有部分不影响整体的数据采集失败，可查看“异常信息”。

     “采集结束原因”可表明当前任务数据采集结束原因，如“到达任务采集时间”。
