已创建NUMA精细化分析任务，并且成功完成分析。

单击节点名称查看分析结果。

单击节点名称默认进入“总览 ”页签的总报告部分，如图1所示，界面参数描述如表1所示。

“总览 ”页签展示优化建议，并当前系统NUMA情况进行评分，NUMA评分用于衡量整个系统的NUMA访存情况的优劣，范围为0-1。评分为1时整个系统的内存访问均为本地访问，评分越接近0说明跨NUMA的远端访问越多。
按钮为自动定位，并自动定位至最新报告；当所有报告生成结束时，自动定位功能为禁用。
可单击时间轴上的时间点查看一个报告间隔的数据；也可以单击“总报告”查看总体时间内采集的数据。
鼠标悬停至图标，可查看当前进程的优化建议。
可在“Top 10 内存NUMA访问进程信息”单击对应进程PID可查看进程详细信息。
在系统内存NUMA访问矩阵和进程内存NUMA访问矩阵中，鼠标悬停不同色块可查看各个访问方式的具体数据，主要为内存访问类型、节点访问、带宽和系统总访问占比。

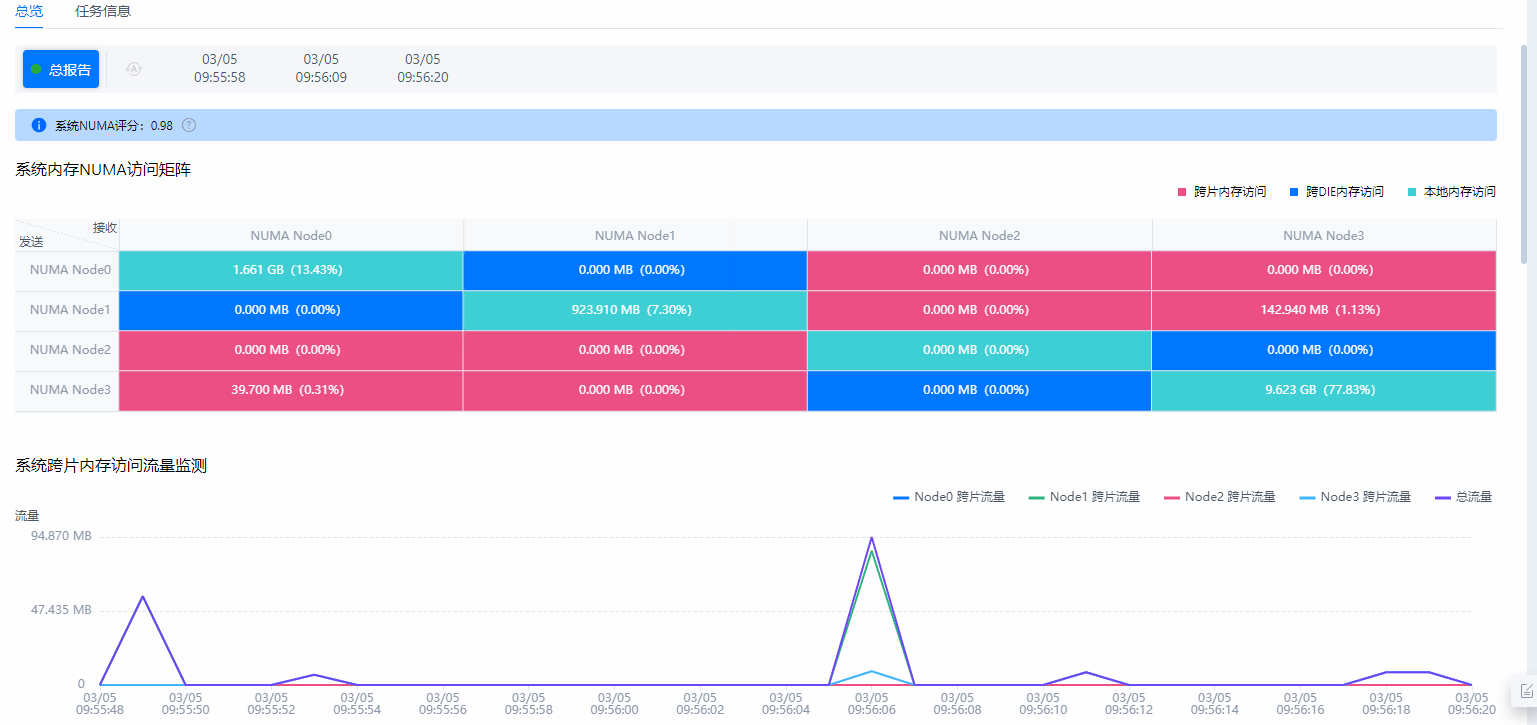

图1 总览

表1 总览页签参数说明
参数	说明
系统内存NUMA访问矩阵
NUMA Node0	显示NUMA Node0到各节点的内存访问流量和总访问流量占比。
NUMA Node1	显示NUMA Node1到各节点的内存访问流量和总访问流量占比。
NUMA Node2	显示NUMA Node2到各节点的内存访问流量和总访问流量占比。
NUMA Node3	显示NUMA Node3到各节点的内存访问流量和总访问流量占比。
系统NUMA配置
NUMA Node	显示NUMA节点。
%CPU	显示占用CPU核数，如600%表示占用6个CPU核。
%MEM	显示对应的内存使用率。
CPU core distribution	显示NUMA节点对应的CPU核分布。
Mem size	显示NUMA节点对应的内存总大小。
Mem free	显示NUMA节点对应的内存可用大小。
Node0 Distance	显示到NUMA Node0的远端访问系数。
Node1 Distance	显示到NUMA Node1的远端访问系数。
Node2 Distance	显示到NUMA Node2的远端访问系数。
Node3 Distance	显示到NUMA Node3的远端访问系数。
Top 10 内存NUMA访问进程信息
Top by	选择参数排列Top10信息，默认为RMA-CHIP。可选RMA、RMA-CHIP、RMA-DIE、LMA、SCORE、MIGRATE、CPU%。
PID	显示进程PID。
Command	显示进程的命令行。
RMA	显示远端访问流量(RMA-CHIP + RMA-DIE)。
RMA-CHIP	显示跨片访问流量。
RMA-DIE	显示跨DIE访问流量。
LMA	显示本地访问流量。
SCORE	显示对应进程的NUMA情况评分。
MIGRATE	显示线程在不同NUMA节点的迁移次数和进程的线程数。
CPU%	显示CPU使用率。

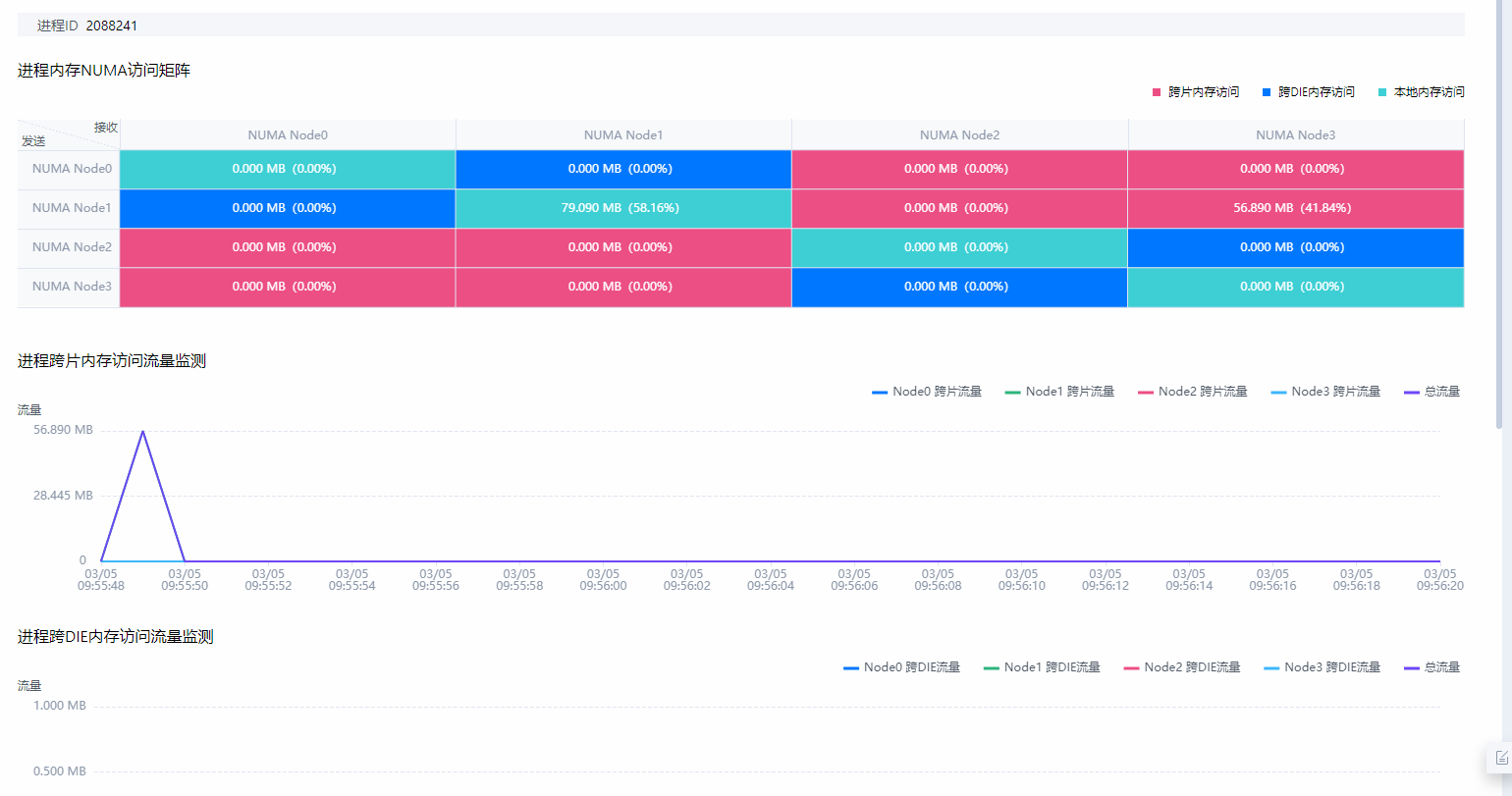

图2 进程详细信息

表2 进程详细信息参数说明
参数	说明
进程内存NUMA访问矩阵
NUMA Node0	显示该进程中NUMA Node0到各节点的内存访问流量和总访问流量占比。
NUMA Node1	显示该进程中NUMA Node1到各节点的内存访问流量和总访问流量占比。
NUMA Node2	显示该进程中NUMA Node2到各节点的内存访问流量和总访问流量占比。
NUMA Node3	显示该进程中NUMA Node3到各节点的内存访问流量和总访问流量占比。
进程函数内存访问情况
Function	显示当前调用函数。
Module	显示当前使用的驱动。
RMA	显示远端访问流量(RMA-CHIP + RMA-DIE)。
RMA-CHIP	显示跨片访问流量。
RMA-DIE	显示跨DIE访问流量。
LMA	显示本地访问流量。
