查看分析结果

前提条件

已创建资源调度分析任务，并且成功完成分析。

查看分析结果

1. 在左侧“系统性能分析”区域，单击指定分析任务名称。

   展开节点列表。

2. 单击节点名称查看分析结果。
   • 单击节点名称默认进入“冷火焰图 ”页签，如图1所示。


     • 可搜索需要查看的函数或调用栈，以紫色进行标识。
     • 单击对应函数或调用栈可查看对应堆栈，鼠标悬停在对应函数或调用栈上可查看其切换次数、在上一级堆栈的占比和在全局函数或调用栈汇总的占比。

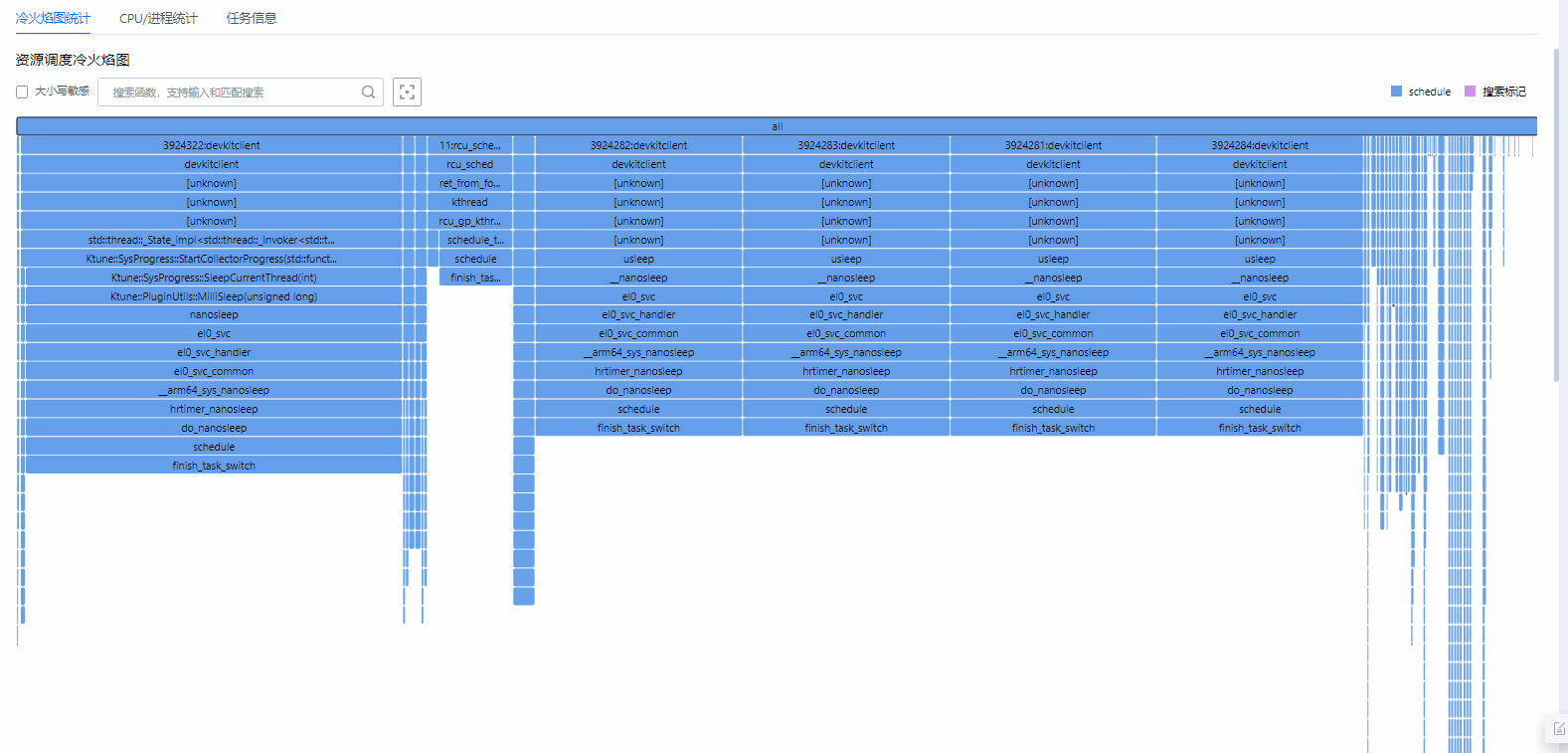

     图1 冷火焰图

   • 单击“CPU/进程统计”查看具体进程数据统计信息和CPU数据统计信息，如图2所示，界面参数如表1所示。


     • 按钮表明该列数据支持搜索功能，可单击进行数据搜索；按钮表明该列数据支持筛选功能，可单击进行数据筛选；按钮表明该列数据支持排序功能，可单击选择升序或降序排列。
     • 单击进程数据统计信息中off-cpu列的蓝色数据可查看对应进程冷火焰图；进程冷火焰图中单击按钮可进行全屏查看，火焰图支持搜索功能，可支持正则输入和匹配搜索，勾选“大小写敏感”可区分大小写搜索。
     • 单击CPU数据统计信息中绑核进程信息的“查看详情”可查看对应绑核进程信息。
     • 单击进程数据统计信息中进程ID列的按钮可查看进程的CPU切换链路详情和NUMA切换链路详情；单击CPU数据统计信息中CPU列的按钮可查看对应CPU上运行的进程详情。

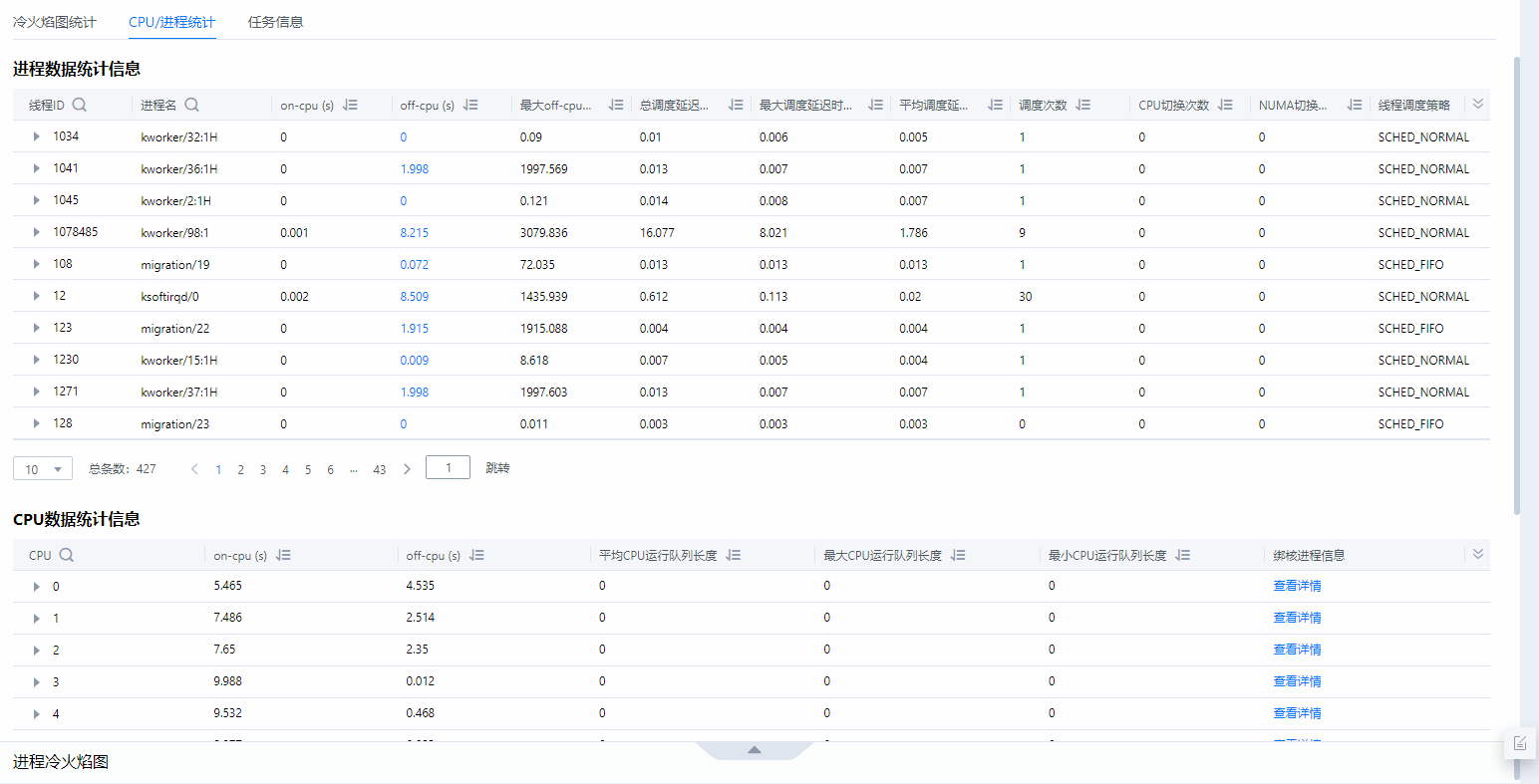

     图2 CPU/进程统计


     表1 CPU/进程统计参数说明

     参数	说明
     进程数据统计信息
     线程ID	显示对应的线程ID。
     进程名	显示对应的进程名称。
     on-cpu（s）	显示对应线程在CPU上运行的总时长。
     off-cpu（s）	显示对应线程不在CPU上运行的总时长。
     最大off-cpu时间（ms）	显示对应线程不在CPU上运行的最大一段时长。
     总调度延迟时间（ms）	显示对应线程在采集时长内的总调度延迟时间。
     最大调度延迟时间（ms）	显示对应线程在采集时长内的最大调度延迟时间
     平均调度延迟（ms）	显示对应线程在采集时长内的平均调度延迟。
     调度次数	显示对应线程在采集时长内的调度次数。
     CPU切换次数	显示对应线程的CPU切换次数。
     NUMA切换次数	显示对应线程NUMA切换次数。
     CPU切换链路	显示线程在CPU核上的切换路径。
     NUMA切换链路	显示线程在NUMA上的切换路径。
     线程调度策略	显示对应线程使用的调度策略。
     CPU数据统计信息
     CPU	显示CPU核名。
     on-cpu（s）	显示进程在CPU上运行的总时长。
     off-cpu（s）	显示进程不在CPU上运行的总时长。
     平均cpu运行队列长度	显示对应CPU核的平均CPU运行队列长度。
     最大cpu运行队列长度	显示对应CPU核的最大CPU运行队列长度。
     最小cpu运行队列长度	显示对应CPU核的最小CPU运行队列长度。
     绑核进程信息	显示对应CPU核上的绑核进程信息，可单击“查看详情”查看。
     系统配置信息
     操作系统版本	显示当前使用的操作系统版本信息。
     内核版本	显示当前使用操作系统的内核版本信息。
     厂商	显示当前使用操作系统的厂商信息。
     调度属性	显示当前使用操作系统的调度属性。

   • 单击“任务信息”页签查看当前节点任务的详细配置信息和采集信息。


     如果任务执行失败，“任务信息”界面上会显示任务失败的原因。

     如果任务执行成功，但有部分不影响整体的数据采集失败，可查看“异常信息”。

     “采集结束原因”可表明当前任务数据采集结束原因，如“到达任务采集时间”等。
