创建PCIe分析任务

前提条件

• 不存在“离线”状态的节点。
• 系统内核需要支持ftrace采集。

创建PCIe性能分析任务

1. 单击系统性能分析后面的。

   选择“通用分析”，打开新建任务页面。

2. 参考“任务管理”和表1配置任务参数。
   新建I/O分析任务，如图1所示。

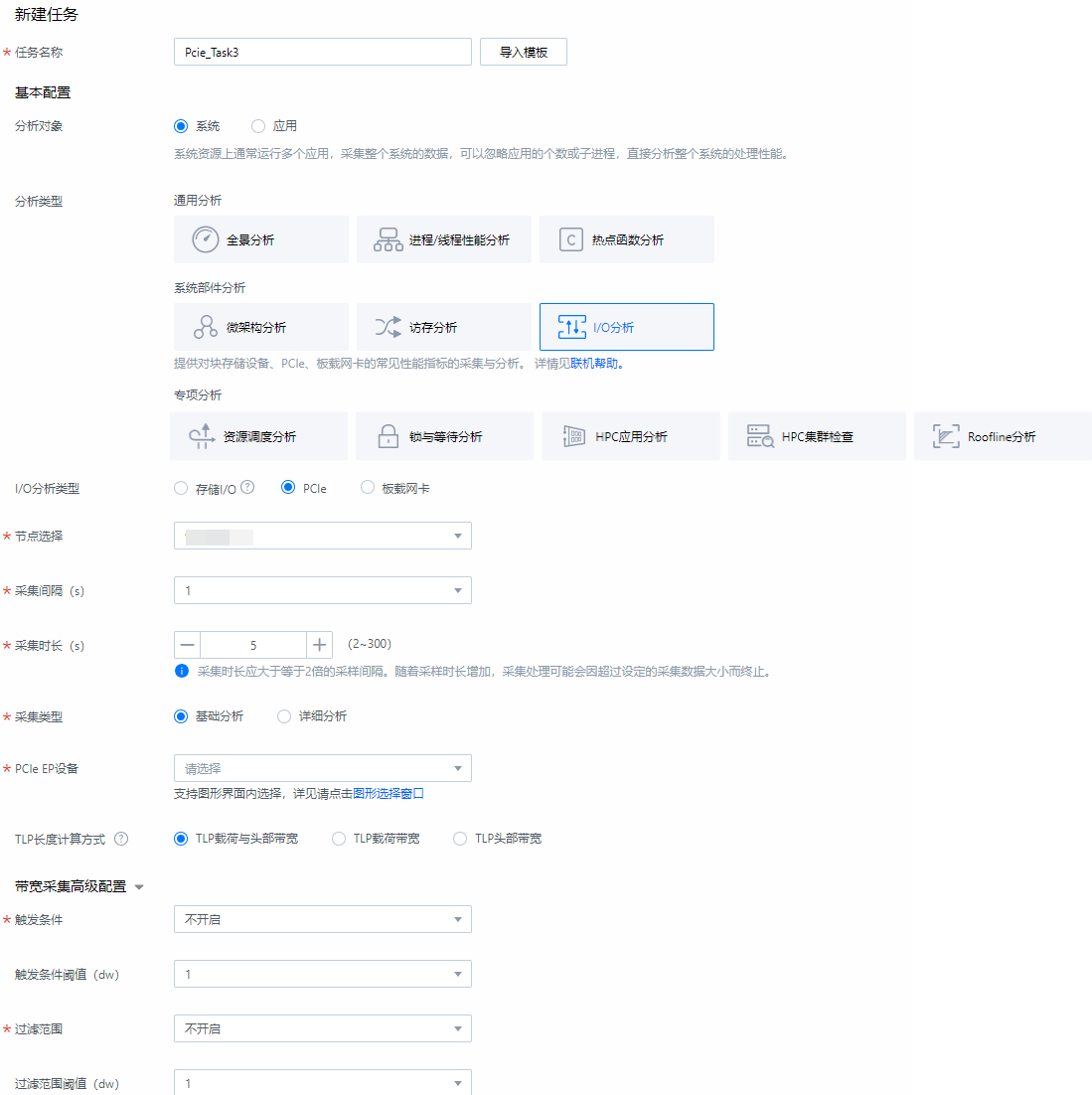

   图1 新建PCIe分析任务


   表1 新建PCIe分析任务参数说明

   参数	说明
   任务名称	输入分析任务的名称。名称需要满足如下要求： 只能由中文、字母、数字和下划线组成 长度为1~64个字符
   分析对象	选择“系统”。
   分析类型	选择“I/O分析”。
   I/O分析类型	选择“PCIe”。
   节点选择	选择需分析的节点。
   采用间隔（s）	设置采样间隔。默认为1秒，可选1秒、5秒和10秒。
   采集时长（s）	设置任务采集时长。默认为5秒，取值范围为2~300秒。
   采集类型	设置任务采集类型。默认为“基础分析”，可选“基础分析”和“详细分析”。
   分析指标	设置带宽分析指标，默认为“设备所属RP段带宽时延分析”，可选“设备所属RP段带宽时延分析”和“设备所属EP段带宽详细分析”，“采集类型”选择“详细分析时”可配置。
   PCIe EP设备	设置需采集的PCIe EP设备。可单击“图形选择窗口”打开图形选择界面。
   TLP长度计算方式	配置需要的TLP长度计算方式。默认选择“TLP载荷与头部带宽”，可选“TLP载荷与头部带宽”、“TLP载荷带宽”和“TLP头部带宽”。
   触发条件	配置带宽采集的触发条件，默认不开启，可选“不开启”、“大于”和“小于”，在“带宽采集高级配置”中需配置。
   触发条件阈值（dw）	配置带宽采集的触发条件阈值，“触发条件”选择“大于”或“小于”时可配置，默认为1，可选1、2、4、8、16、32、64、128、256、512、和1024。
   过滤范围	配置带宽采集时的过滤范围，默认不开启，可选“不开启”、“大于”和“小于”，在“带宽采集高级配置”中需配置。
   过滤范围阈值（dw）	配置带宽采集时的过滤范围阈值，“过滤范围”选择“大于”或“小于”时可配置，默认为1，可选1、2、4、8、16、32、64、128、256、512、和1024。

3. 单击“确认”完成分析任务的创建。

   单击任务名称后面对应的图标可以执行如下操作：

   • ：停止分析任务，停止分析任务后，已采集的信息会被删除。
   • ：重启分析任务，可修改任务参数配置并重新启动分析任务，取消任务或任务失败时可使用。
   • ：删除分析任务，删除分析任务会将该分析任务下的数据都删除，请谨慎操作。
   • ：再次分析任务，自动命名任务并重新启动分析任务。
   • ：新建分析任务的对比分析。
   • ：修改任务或报告名称，可修改对应任务或报告名称（报告名称规则同任务名称一致）。
