配置SPE环境

（适用于openEuler）配置SPE环境

鲲鹏服务器从V159版本BIOS开始支持SPE功能。

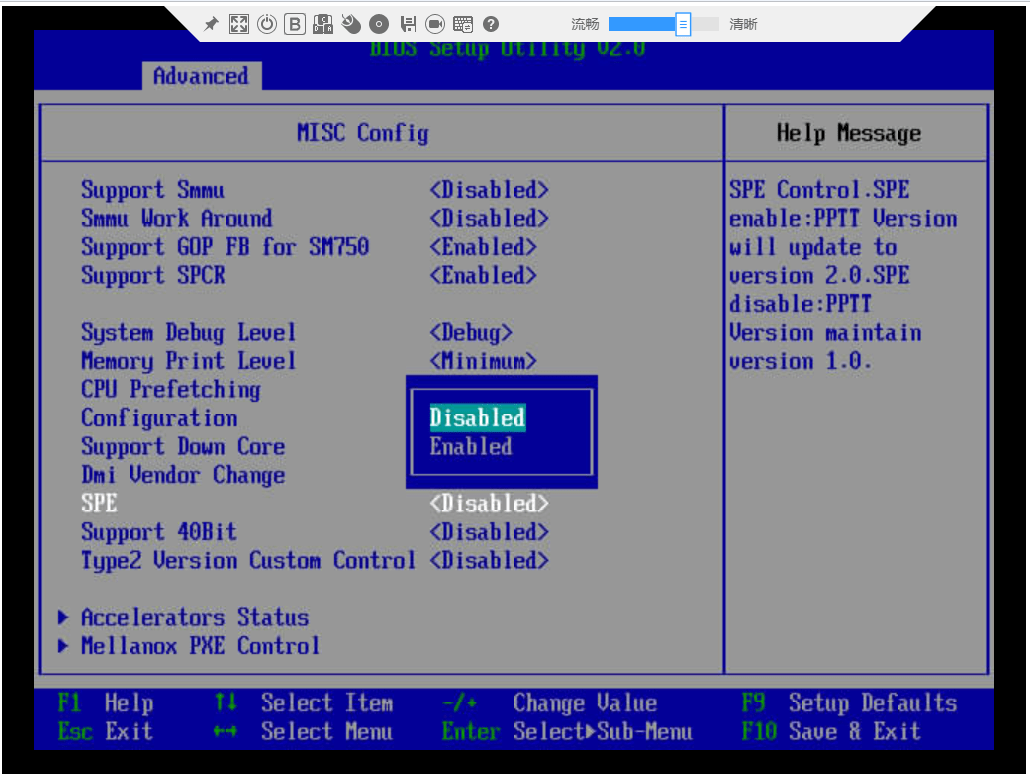

1. 检查BIOS配置项 MISC Config--> SPE的状态，如果状态为Disabled需要更改为Enabled。



2. 使用SSH远程登录工具，以root用户登录Linux操作系统命令行界面。
3. 配置系统启动参数。
   1. 执行如下命令编辑配置文件。

      1	vim /etc/grub2-efi.cfg

   2. 定位到内核版本对应的开机启动项，在末尾增加“kpti=off”。

              linux   /vmlinuz-4.19.90-2003.4.0.0036.oe1.aarch64 root=/dev/mapper/openeuler-root ro rd.lvm.lv=openeuler/root rd.lvm.lv=openeuler/swap video=VGA-1:640x480-32@60me rhgb quiet  smmu.bypassdev=0x1000:0x17 smmu.bypassdev=0x1000:0x15 crashkernel=1024M,high video=efifb:off video=VGA-1:640x480-32@60me kpti=off



      若使用x86服务器，由于设置“kpti=off”后，系统安全性降低，不建议在生产环境设置。

   3. 按“ESC”，输入“:wq”，按“Enter”保存并退出。
   4. 执行reboot命令重启服务器。

4. 安装系统性能分析工具后，执行如下命令确认SPE是否开启成功。

   1	perf list | grep arm_spe

   显示如下内容说明SPE已成功开启。

   arm_spe_0//                                        [Kernel PMU event]

（适用于CentOS 7.6）配置SPE环境

• 鲲鹏服务器从V159版本BIOS开始支持SPE功能。
• 若要执行访存分析中的Miss事件分析，需先配置SPE环境，便于支持SPE采集。

1. 检查BIOS配置项 MISC Config--> SPE的状态，如果为Disable需要更改为Enable状态。



2. 使用SSH远程登录工具，以系统用户root登录Linux操作系统命令行界面。
3. 配置系统启动参数。
   1. 执行如下命令编辑配置文件。

      1	vim /boot/efi/EFI/centos/grub.cfg

   2. 定位到内核版本对应的开机启动项，在末尾增加“kpti=off”。

              linux   /vmlinuz-4.14.0-115.el7a.0.1.aarch64 root=/dev/mapper/centos-root ro crashkernel=auto rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet LANG=en_US.UTF-8 kpti=off



      若使用x86服务器，由于设置“kpti=off”后，系统安全性降低，不建议在生产环境设置。

   3. 按“ESC”，输入“:wq”，按“Enter”保存并退出。
   4. 执行reboot命令重启服务器。
   5. 执行如下命令获取内核启动参数，确认是否添加成功。

      1	cat /proc/cmdline

4. 安装系统性能分析工具后，执行如下命令确认SPE是否开启成功。

   1	perf list | grep arm_spe

   显示如下内容说明SPE已成功开启。

   arm_spe_0//                                        [Kernel PMU event]

（适用于CentOS 7.6）驱动安装

CentOS 7.6的Miss采集时，支持以下7个内核版本，内核驱动编译时请使用支持的版本。

1. 下载内核驱动至/home/spe_ko目录。

   下载地址：https://github.com/kunpengcompute/devkitdriver/tree/main。

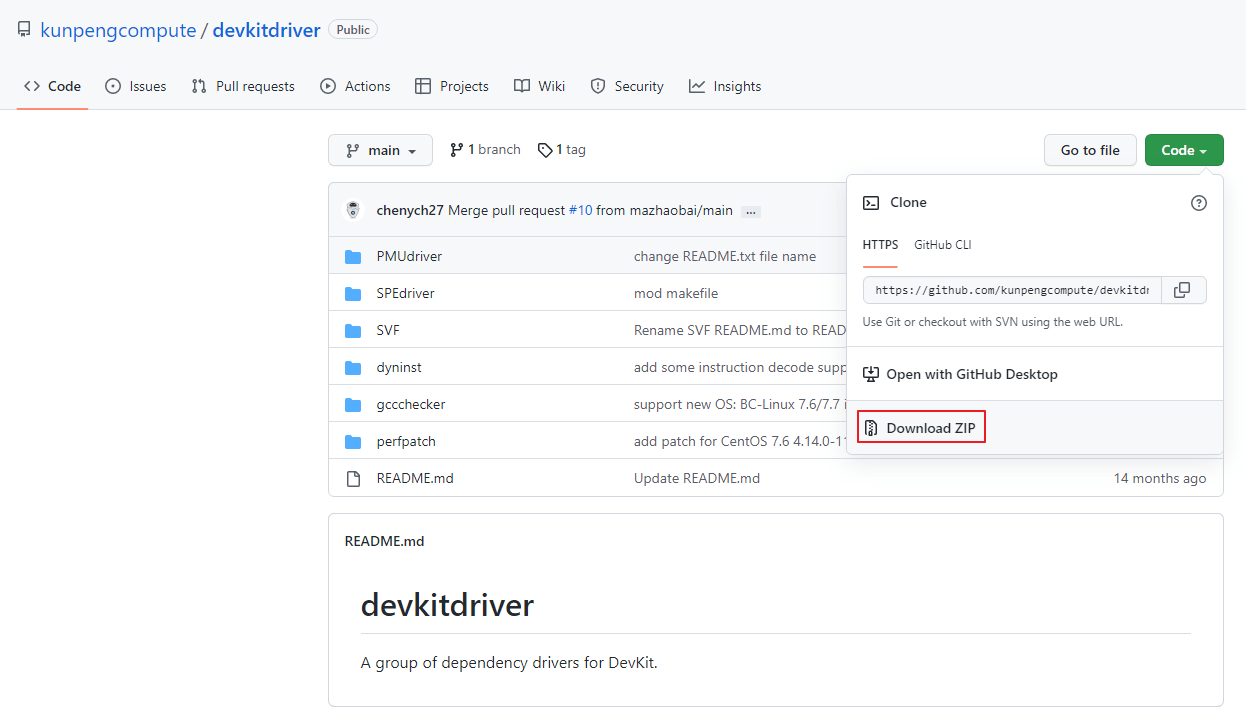

   图1 下载页面


   将下载包中的devkitdriver-main/SPEdriver目录下的文件拷贝至/home/spe_ko目录下，以4.14.0-115.el7a.0.1版本为例，其他小版本需要先下载对应内核版本的rpm包，并将系统升级到该内核版本。

2. 编译驱动。

   1 2 3 4

   cd /home/spe_ko/arm_spe_pmu make cd /home/spe_ko/spe_device make

3. 查看驱动文件。

   1 2	ls -l /home/spe_ko/arm_spe_pmu/arm_spe_pmu.ko ls -l /home/spe_ko/arm_spe_pmu/spe_device.ko

4. ko文件安装。

   1 2	insmod /home/spe_ko/arm_spe_pmu/arm_spe_pmu.ko insmod /home/spe_ko/arm_spe_pmu/spe_device.ko

（适用于CentOS）编译perf

1. 下载内核源码到/home/spe_perf/kernel-alt-4.14.0-115.el7a.0.1目录。

   内核源码地址：https://archive.kernel.org/centos-vault/7.6.1810/os/Source/SPackages/

   图2 rpm源码包


2. 检查flex和bison依赖包。

   1 2	rpm -qa |grep bison rpm -qa |grep flex

   如果没有相关依赖，则进行安装。

   1 2	yum install flex yum install bison

3. 解压rpm包。

   1 2 3 4

   cd /home/spe_perf/kernel-alt-4.14.0-115.el7a.0.1 rpm2cpio kernel-alt-4.14.0-115.el7a.0.1.src.rpm | cpio -divm xz -d linux-4.14.0-115.el7a.tar.xz tar -xvf linux-4.14.0-115.el7a.tar -C ..

4. 合入补丁。

   下载patch，patch地址：https://github.com/kunpengcompute/devkitdriver/tree/main。

   图3 下载页面


   将下载包中的perfpatch目录下的文件拷贝至/home/spe_perf目录下。

   1 2 3

   cd /home/spe_perf chmod +x build_perf.sh ./build_perf.sh

5. 查询arm_spe事件。

   新生成的perf在“/home/spe_perf/linux-4.14.0-115.el7a/tools/perf”路径下，在perf路径执行perf list。

   1 2	cd /home/spe_perf/linux-4.14.0-115.el7a/tools/perf ./perf list | grep arm_spe

6. 复制编译后的perf并修改权限。

   1 2 3

   mkdir -p /usr/bin/devkit/spe/4.14.0-115.el7a.0.1 cp perf /usr/bin/devkit/spe/4.14.0-115.el7a.0.1 chmod -R 500 /usr/bin/devkit/spe
