示例2：MPI+OpenMP应用并行调试

本示例主要是演示如何使用编译调试工具的HPC并行应用调试功能，调试MPI+OpenMP应用，帮助用户基于该工具快速实现并行调试。

  1. 请从Github获取待使用的MPI程序源文件mpi_openmp_demo.c。

    下载的源码包为devkitdemo-devkitdemo-23.0.1.zip，解压后“Compiler_and_Debugger/mpi_demo/”路径下的mpi_openmp_demo.c作为MPI+OpenMP程序源文件，编译时mpicc编译命令后面加-g，-fopenmp，生成带调试信息的可执行文件。

    1

    mpicc -g -fopenmp mpi_openmp_demo.c -o mpi_openmp_demo

  2. 进入到鲲鹏DevKit插件，单击“开发”按钮，在编译调试区域单击“调试”，打开调试页面。

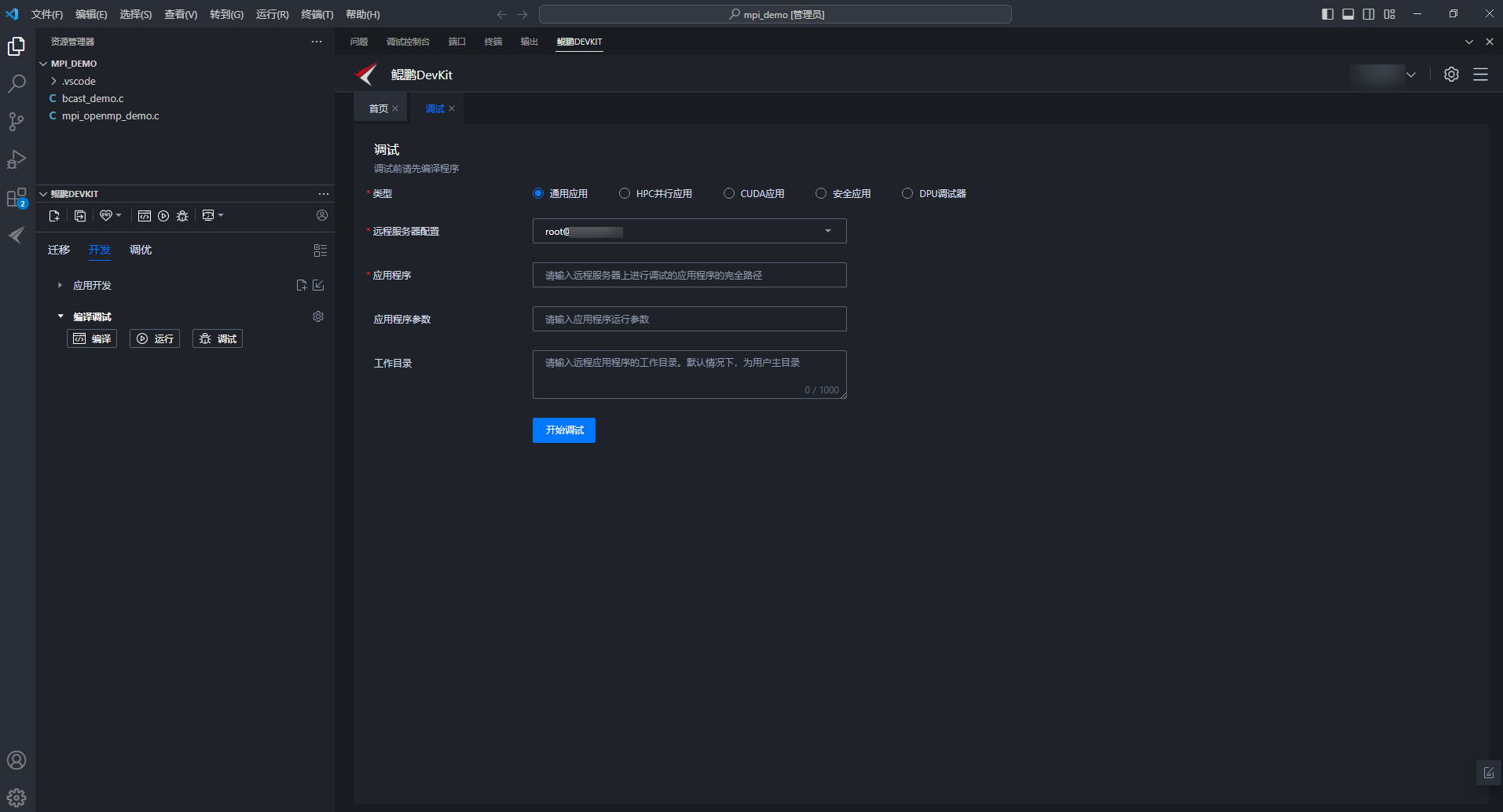

    图1 选择调试

  3. 选择“HPC并行应用”，配置MPI+OpenMP应用调试参数，参数说明如表1所示。

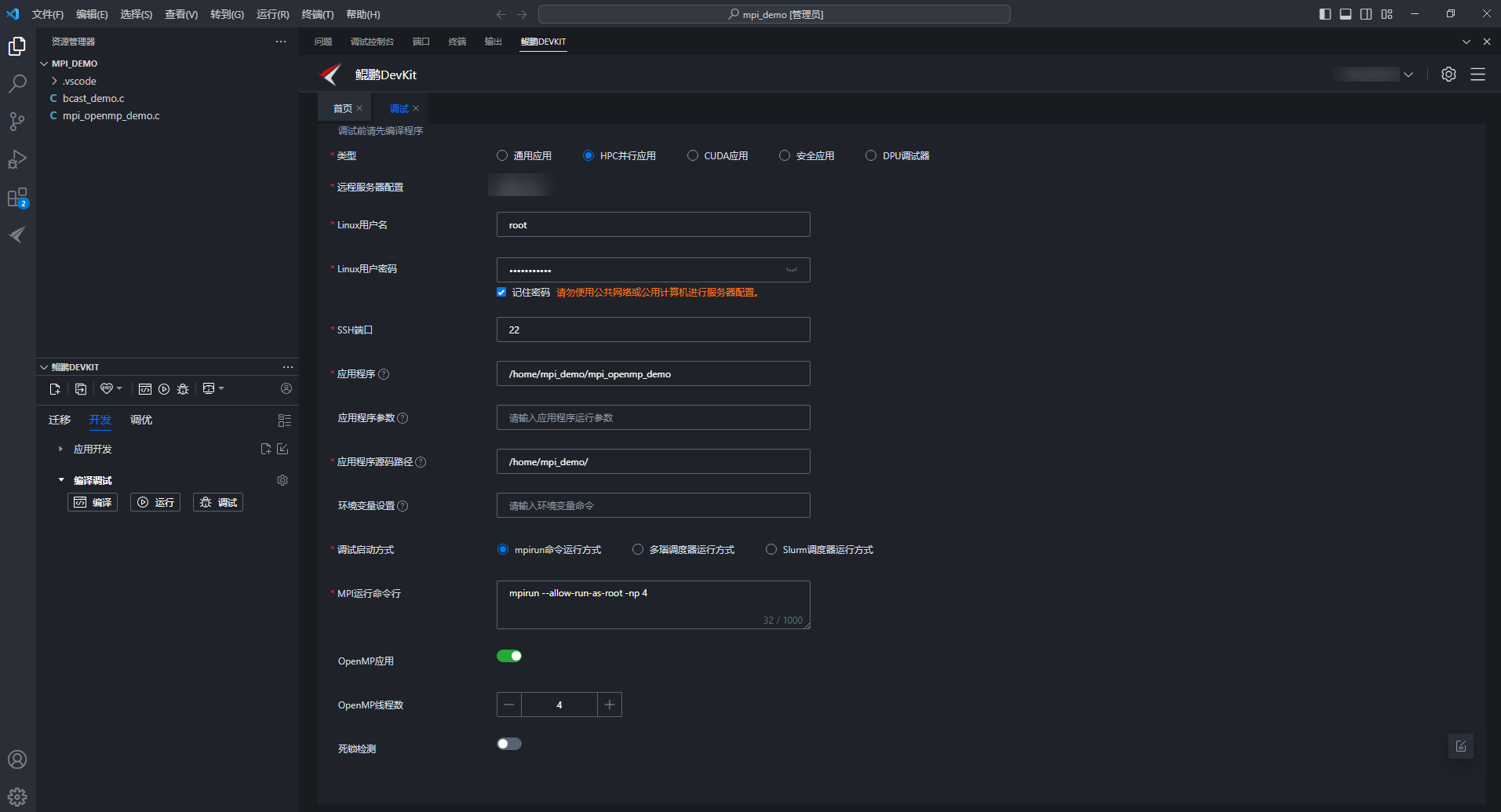

    图2 配置MPI+OpenMP应用调试参数
    表1 HPC并行应用调试参数说明

    参数

    说明

    远程服务器配置

    进行HPC并行应用调试的目标服务器。

    Linux用户名

    输入启动MPI+OpenMP应用的Linux用户名称。

    说明：

    root用户拥有最高权限，为了避免给系统带来不必要的风险，建议使用非root用户进行调试。

    Linux用户密码

    使用的Linux用户密码。

    SSH端口

    输入启动MPI+OpenMP应用的服务器SSH端口号。

    应用程序

    输入的MPI+OpenMP应用，支持动态检索并显示应用程序路径。

    请给Linux用户添加当前MPI+OpenMP应用的可读权限以及应用所在目录的可读、可写和可执行权限。
    说明：
    • MPI+OpenMP应用要为可执行文件。
    • 若MPI+OpenMP应用中无源码信息，则调试器默认以汇编形式进行调试。

    应用程序参数（可选）

    传递给应用程序运行的参数，若存在多个参数需使用空格隔开。

    请给Linux用户添加应用程序所在目录的可读、可写、可执行权限及应用程序所在目录父目录的可执行权限。

    应用程序源码路径

    源码和MPI+OpenMP应用存放的共享路径，支持动态检索并显示应用程序源码工作目录。

    1. 若MPI+OpenMP应用已配置共享路径，源码与MPI+OpenMP应用都应存放在共享路径下。
    2. 请给Linux用户添加当前MPI应用源码路径的可读、可执行权限及源码文件所在目录父目录的可执行权限。

    环境变量设置（可选）

    输入运行HPC并行应用所需要的环境变量，有以下3种方式可选择，可根据实际情况进行修改。

    • export PATH=$PATH:/path/to/mpi
    • source /configure/mpi/path/file
    • module load /mpi/modulefiles

    调试启动方式

    调试启动方式可选：

    • mpirun命令运行方式
    • 多瑙调度器运行方式
    • Slurm调度器运行方式
    说明：

    mpirun命令运行方式使用mpirun运行命令，mpirun是一个重要的工具，用作启动MPI并行应用程序，并提供进程之间的通信和清理工作等功能。

    多瑙调度器是华为全自研的HPC集群调度器，提供大规模集群下的高资源利用率、高吞吐量的作业调度能力。

    Slurm是一个开源的、高度可定制的、可扩展的、高性能的作业调度系统，它能够很好地提供资源管理和任务调度功能，广泛用于高性能计算、集群计算领域，如物理、化学、生物学、天文学等领域。

    MPI运行命令行

    输入的mpirun命令以及对应的命令参数，rank数目为1~2048。

    多瑙调度器运行命令行

    输入的多瑙调度器命令以及对应的命令参数。

    Slurm调度器运行命令行

    输入的Slurm调度器命令以及对应的命令参数。

    OpenMP应用

    勾选后，需要输入OpenMP线程数。

    OpenMP线程数

    输入的OpenMP应用thread数量。

    死锁检测（可选）

    勾选后，需要输入死锁超时时间。

    死锁超时时间（s）（可选）

    死锁超时时间，默认为10秒，取值范围10~60。

  4. 参数填写完成后，单击“开始调试”，若右下角提示权限问题，如图3所示，请执行以下命令解决。

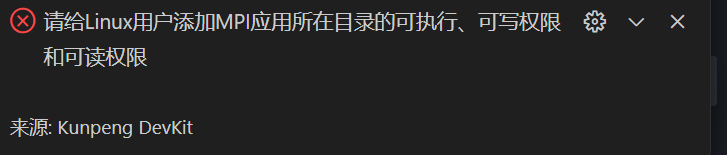

    图3 权限问题
    chmod 700 -R 目录名称/

  5. 再次单击“开始调试”，启动HPC并行应用调试并读取rank状态。

    图4 启动HPC并行应用调试

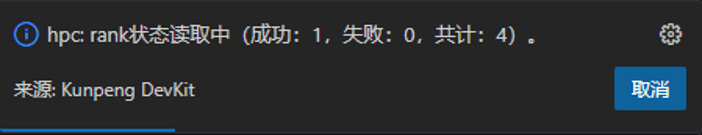

    图5 读取rank状态

  6. 在rank状态读取过程中，若rank状态读取全部成功，会自动跳转到MPI+OpenMP应用调试页面。运行和调试区、源码区和调试功能区，运行和调试区域包括调试信息区和rank信息区，如图6所示。

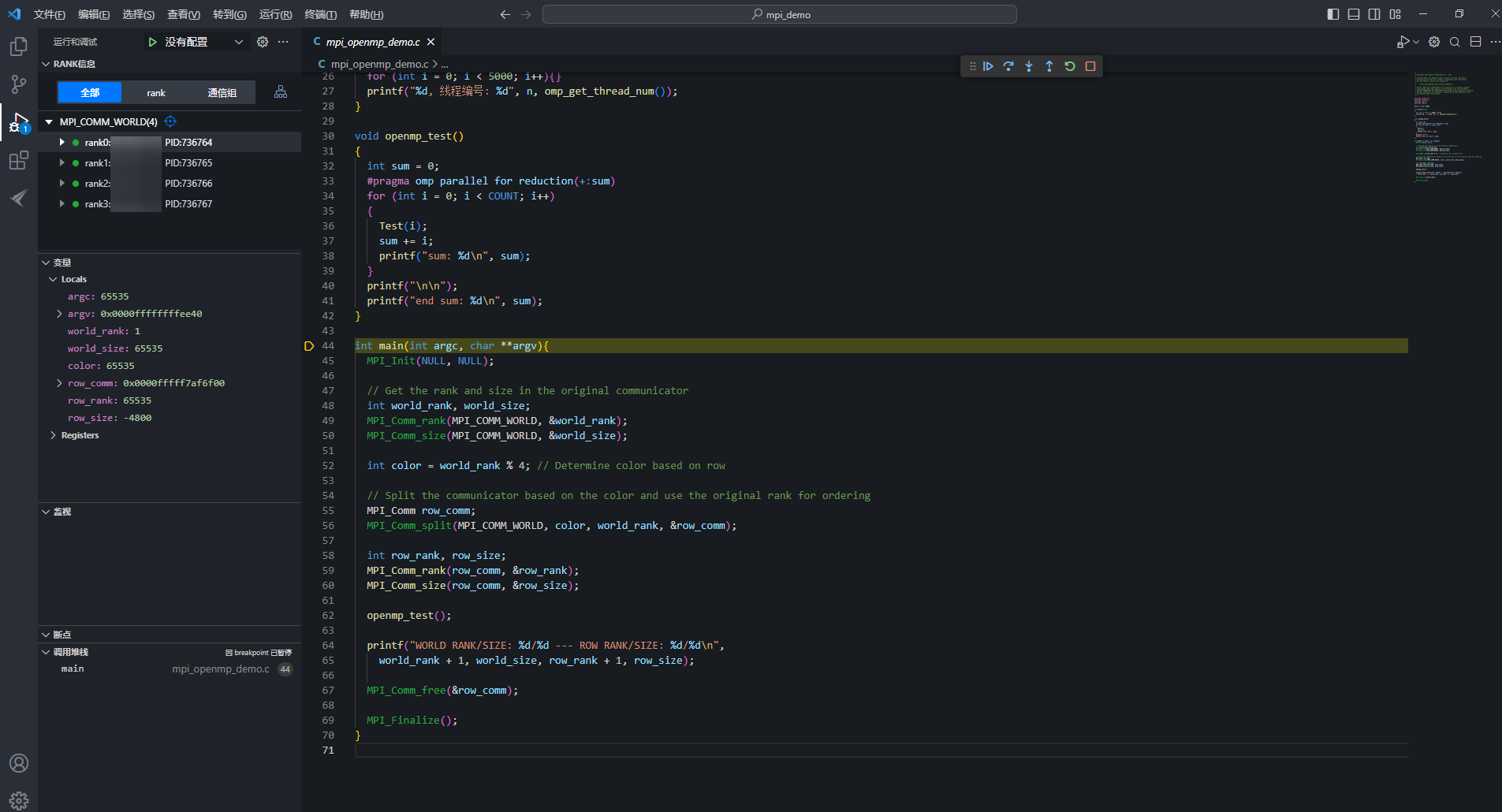

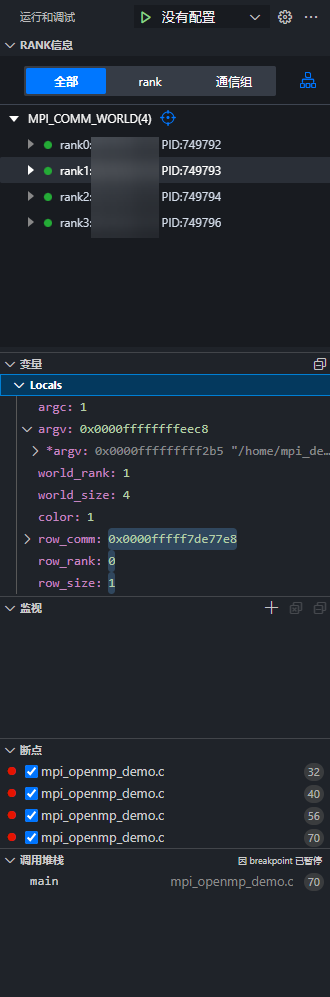

    图6 rank状态读取成功

  7. HPC并行应用调试支持三种调试粒度，分别为“全部”调试、“rank”调试或“通信组”调试。

    图7 选择调试方式
    表2 调试粒度说明

    调试方式

    效果

    全部

    在RANK信息区域选择“全部”方式进行调试，选择某一个rank，对其进行调试会应用到全部rank。

    rank

    在RANK信息区域选择“rank”方式进行调试，对单一rank进行调试。

    通信组

    在RANK信息区域选择“通信组”方式进行调试，选择通信组中的某一个rank，对其进行调试会应用到整个通信组。

  8. 可以单击调试功能区的操作按钮来调试MPI+OpenMP应用。

    表3 调试按钮操作描述

    操作

    操作描述

    继续

    点击执行到下一个断点

    暂停

    点击中断正在执行的程序

    单步跳过

    点击执行到下一行

    单步调试

    点击步入函数

    单步跳出

    点击步出函数

    重启

    点击后重新启动调试

    停止

    点击后停止调试

    操作描述中有“（进程级/线程级）”字样的按钮，其意义为：选中rank后点击按钮为进程级调试动作，选中thread后点击按钮为线程级调试动作。

  9. RANK信息区域选择“全部”调试方式，在56行代码处、32行代码处和36行代码处设置断点，再继续执行后续操作。

    支持添加条件断点（表达式、命中次数），条件断点支持修改、启用、禁用和删除。表达式断点是指表达式成立时中断该程序，命中次数断点是指命中指定的次数时中断该程序（当大于等于设置的命中次数时，均可进入断点中）。

  10. 选择“全部”调试方式，单击“继续”按钮，代码执行到56行，再单击“下一步”执行MPI_Comm_split(MPI_COMM_WORLD, color, rankNum, &row_comm)函数，该函数可将所有的rank进行通信分组。这里将4个rank生成4个通信子组。

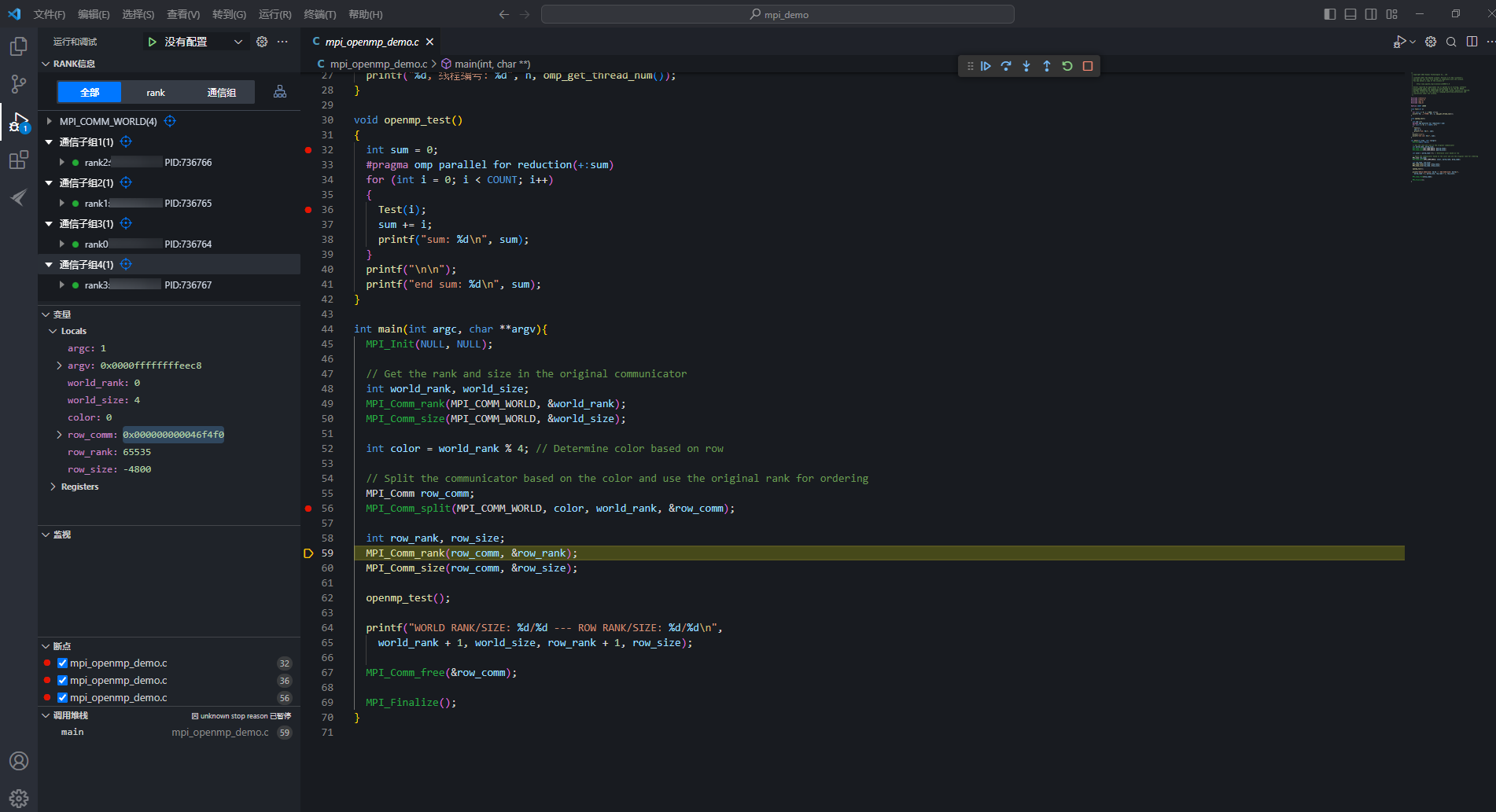

    图8 生成4个通信子组

    MPI_Comm_split(MPI_COMM_WORLD, color, rankNum, &row_comm)是一个用于创建新的通信子组的函数。

    1. 第一个参数MPI_COMM_WORLD是通信组，在这个函数中，原始的通信组并没有消失，但是在每个进程中都会创建一个新的通信组；
    2. 第二个参数color确定每个rank将属于哪个新的通信子组；
    3. 第三个参数rankNum确定每个新通信组中的顺序（秩），传递rankNum最小值的进程将为0，下一个最小值将为1，以此类推;
    4. 第四个参数row_comm是MPI如何将新的通信子组返回给用户。

  11. 生成4个通信子组后，所有rank的源码执行到59行代码处，单击通信子组1中的rank，展开有3个线程，thread1、thread2和thread3。

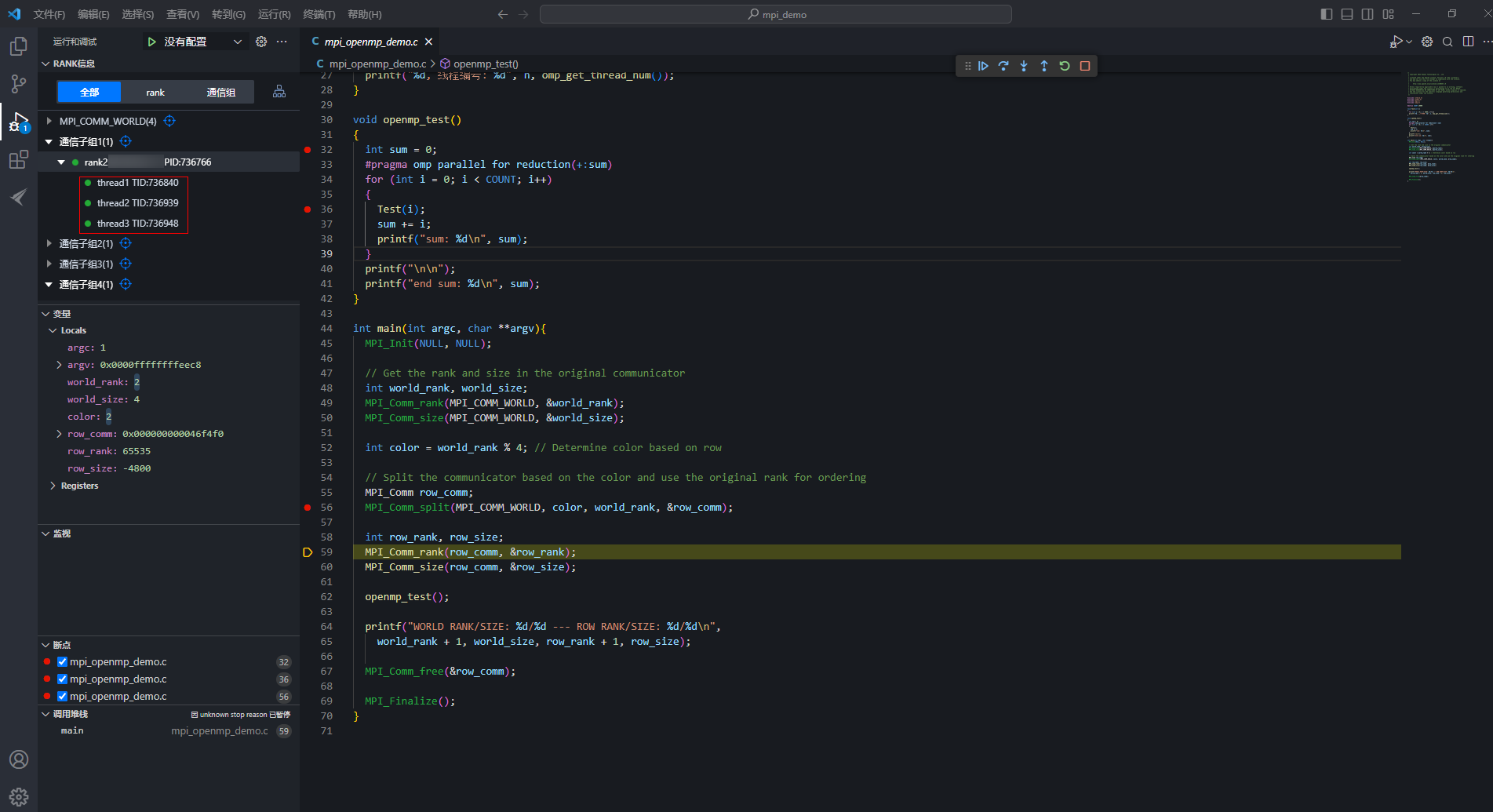

    图9 查看线程

    thread1是MPI应用的主线程，thread2、thread3是MPI应用的辅助线程，辅助线程不展示源码，仅显示汇编代码。

  12. 单击某个rank，单击“继续”按钮，代码执行到32行代码处，单击“下一步”执行到OpenMP导语一行。在OpenMP导语后的第一行设置断点再单击“继续”进入OpenMP语句产生子线程，如图10所示；若点击“下一步”则会一次性执行完OpenMP导语代码块。

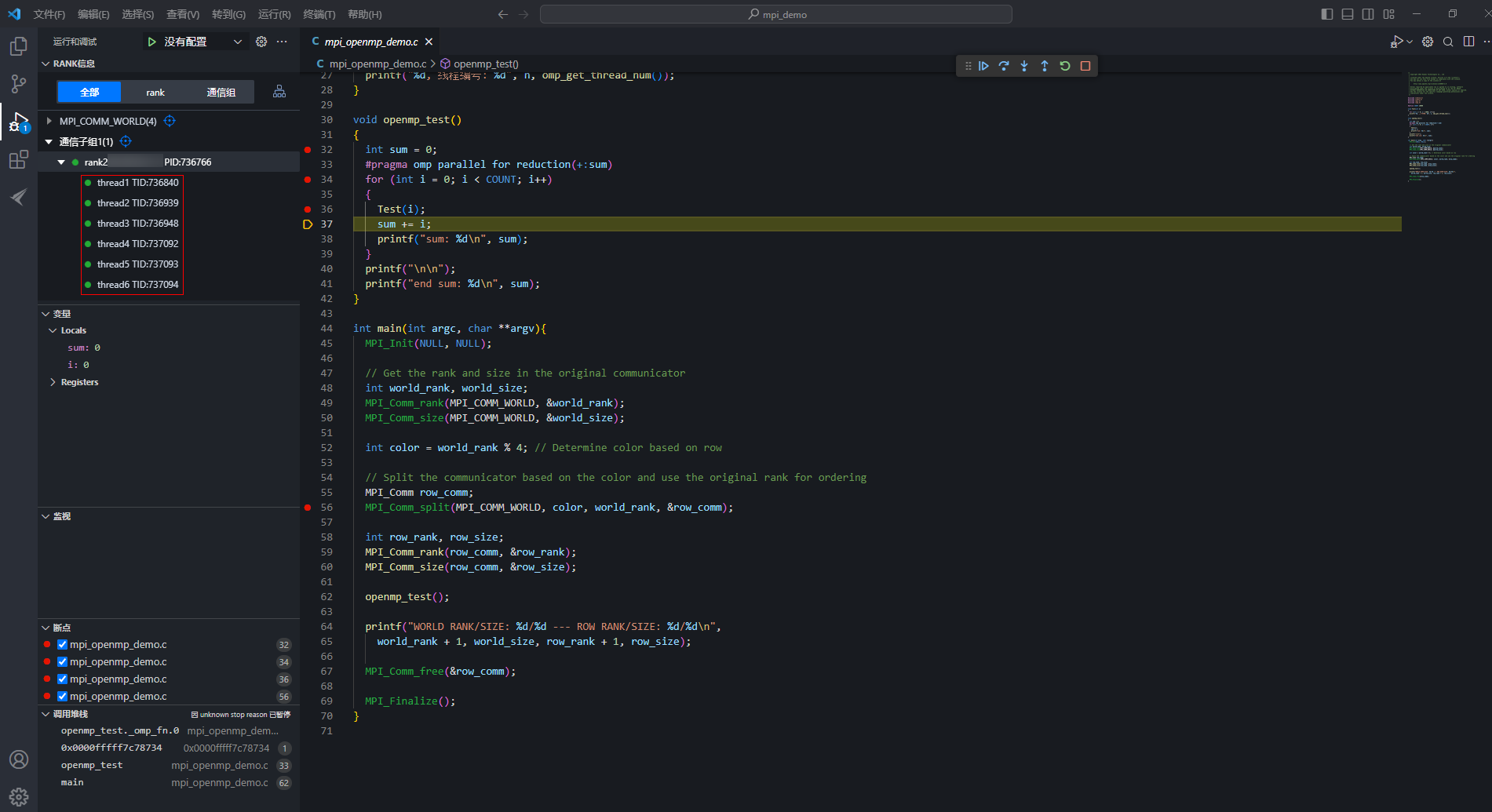

    图10 产生子线程
    1. 配置参数时定义的线程数为4，当执行for语句产生子线程后，展开rank为6个线程，thread1为主线程，thread2、thread3为MPI的辅助线程，thread4、thread5、thread6为OpenMP的辅助线程。thread1、thread4、thread5、thread6加起来共4个线程，OpenMP的辅助线程只会执行OpenMP导语语句块中的内容，堆栈停留在main._omp_fn()的位置。
    2. 主线程能运行到OpenMP导语语句块后面的代码如40行代码处。OpenMP的辅助线程则无法运行到该位置，执行完OpenMP导语语句块后，辅助线程以线程残余的状态保留着。

  13. 目前thread1、thread4、thread5、thread6都存在36行断点。选中thread4，进行线程操作，单击“继续”按钮，此时即为线程级调试。此处即为thread4执行Test(i)函数，查看thread4线程调试信息中的变量值，i值从2500变为2501，其余三个线程的i值保持不变。选中rank，进行rank操作，单击“继续”按钮，rank下所有thread都会继续运行。因只要有一个线程暂停运行，其他线程也暂停运行，所以各线程执行的位置各不相同，变量i值不一定都会增加1。

    1. 线程与线程之间的运行不同步，线程各自设置的线程级断点也相互隔离；
    2. rank层级的调试操作会同步到当前rank下的所有线程。选中某个thread的调试操作只会影响到这一个线程。（调试粒度不同，同步到rank以及线程的调试操作范围也不一样。）
    3. 线程级调试时，一个rank下只有一个线程在运行。
    4. 线程级调试时切换线程，会暂停当前线程的运行，然后再切换到另一个线程。

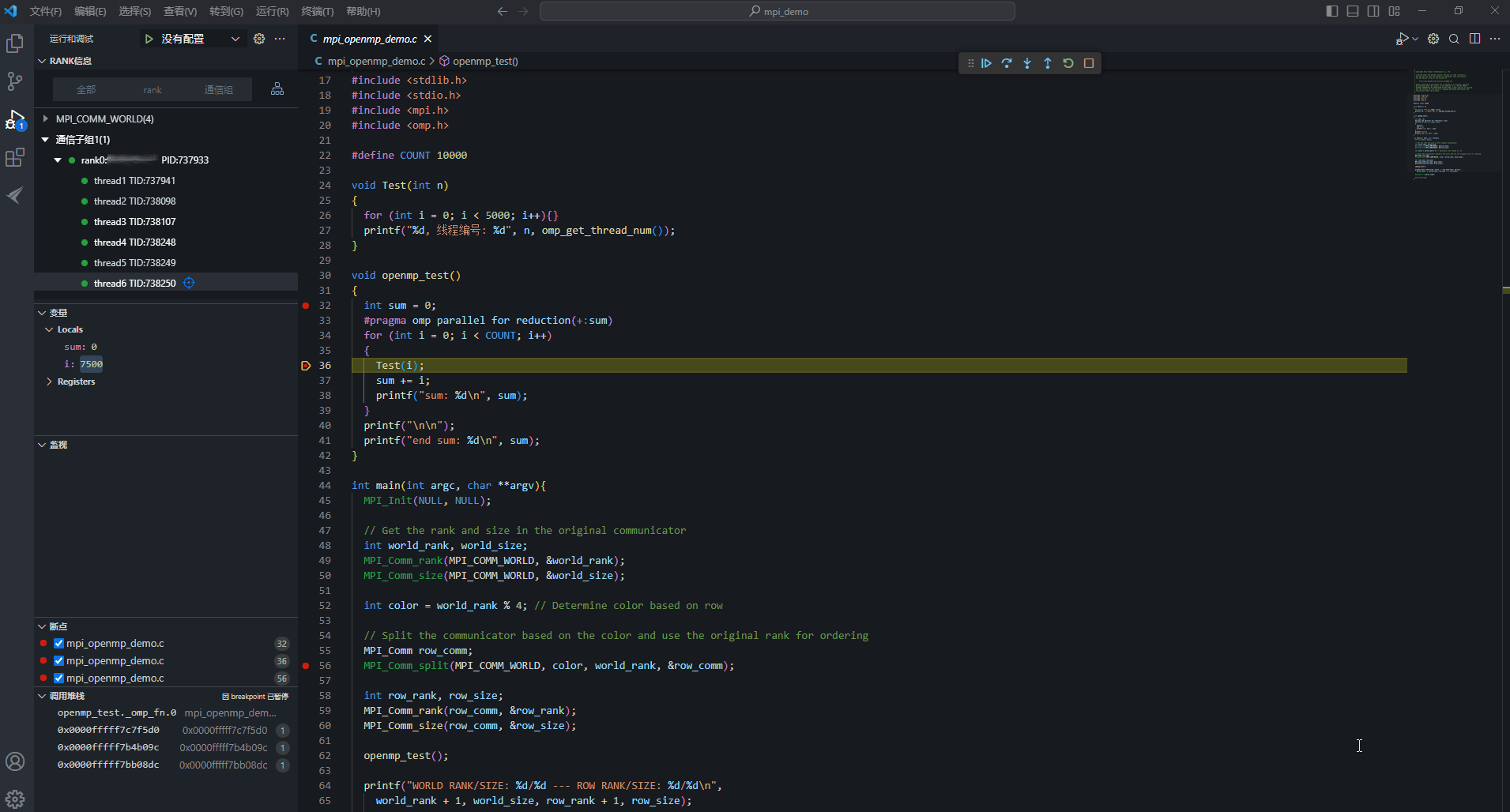

      图11 线程级调试

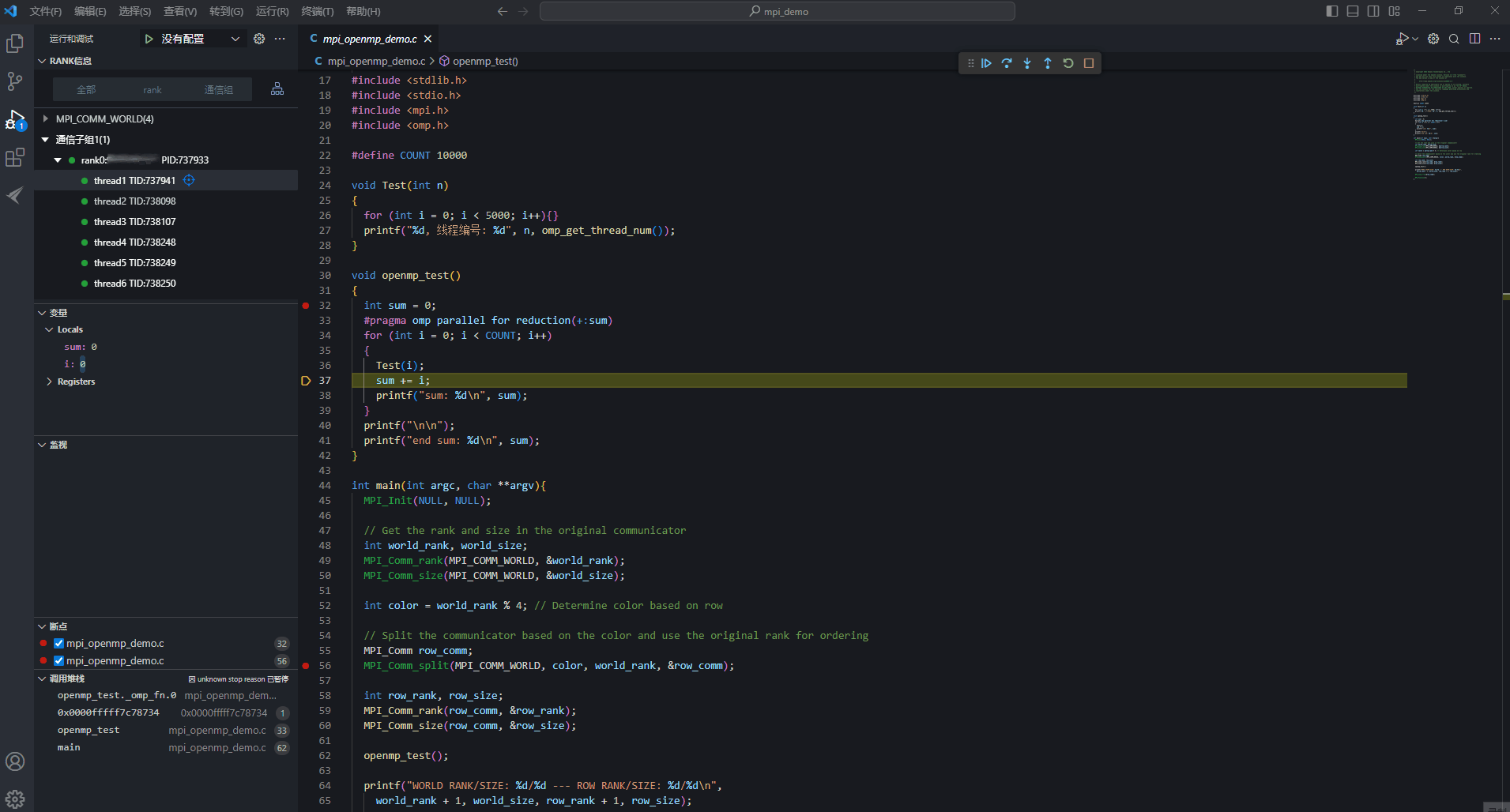

      图12 rank级调试
      • 选中thread设置的断点即为线程级断点，选中rank设置的断点即为rank级断点。
      • 各个线程的线程级断点相互隔离。
      • rank级断点，每个thread都会展示出来。thread级断点，只会在各自的thread下展示。
      • 若点击rank，则会把rank级断点和其下各thread的thread级断点都查询出来并展示。

  14. 在26行代码处打上断点，代码中OpenMP导语#pragma omp parallel for reduction(+:sum)，意义为多线程共同执行for循环。此OpenMP语句程序表现为4个线程平分这10000次循环，并且每个线程都有独自保存sum值的能力。OpenMP导语代码块结束后，主线程再将各个线程计算得出的sum值汇总。

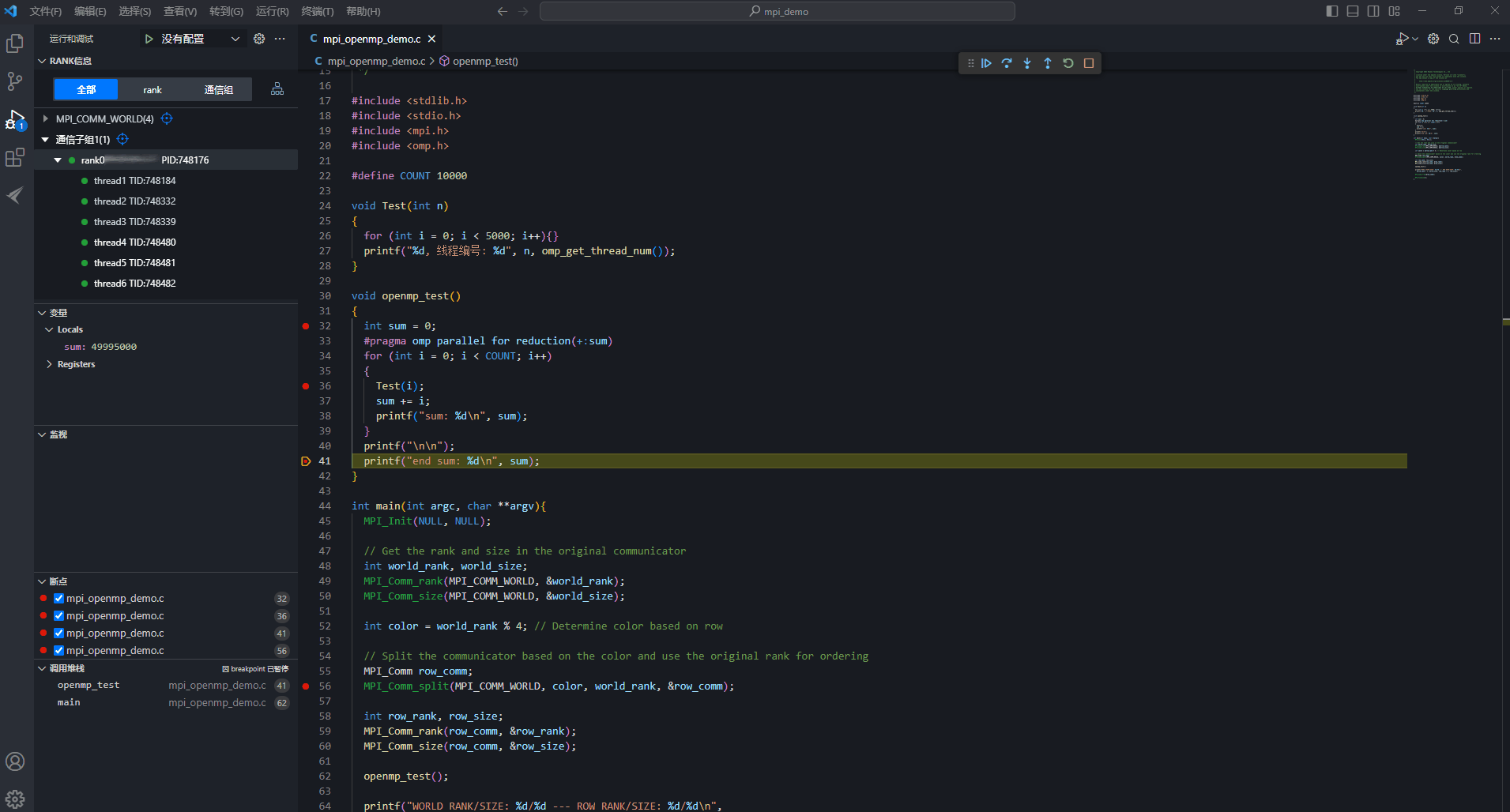

    图13 thread4 sum汇总
    • reduction使用范围为：+，-，*，&，|，&&，||等。
    • 调试thread4之前，sum值为5001，i值为2502，执行Test(i)函数，跳转到10行代码处执行for循环，执行完成后单击“单步跳出”步出Test(i)函数，执行“sum += i；”，可以看到sum为7503，其他thread调试执行也是同样的流程，循环2500次。

  15. 循环结束后，四个线程把自己的sum累加起来作为最后的输出，主线程输出最后的结果，辅助线程统一显示汇编代码，OpenMP部分的线程级调试就已经结束了。

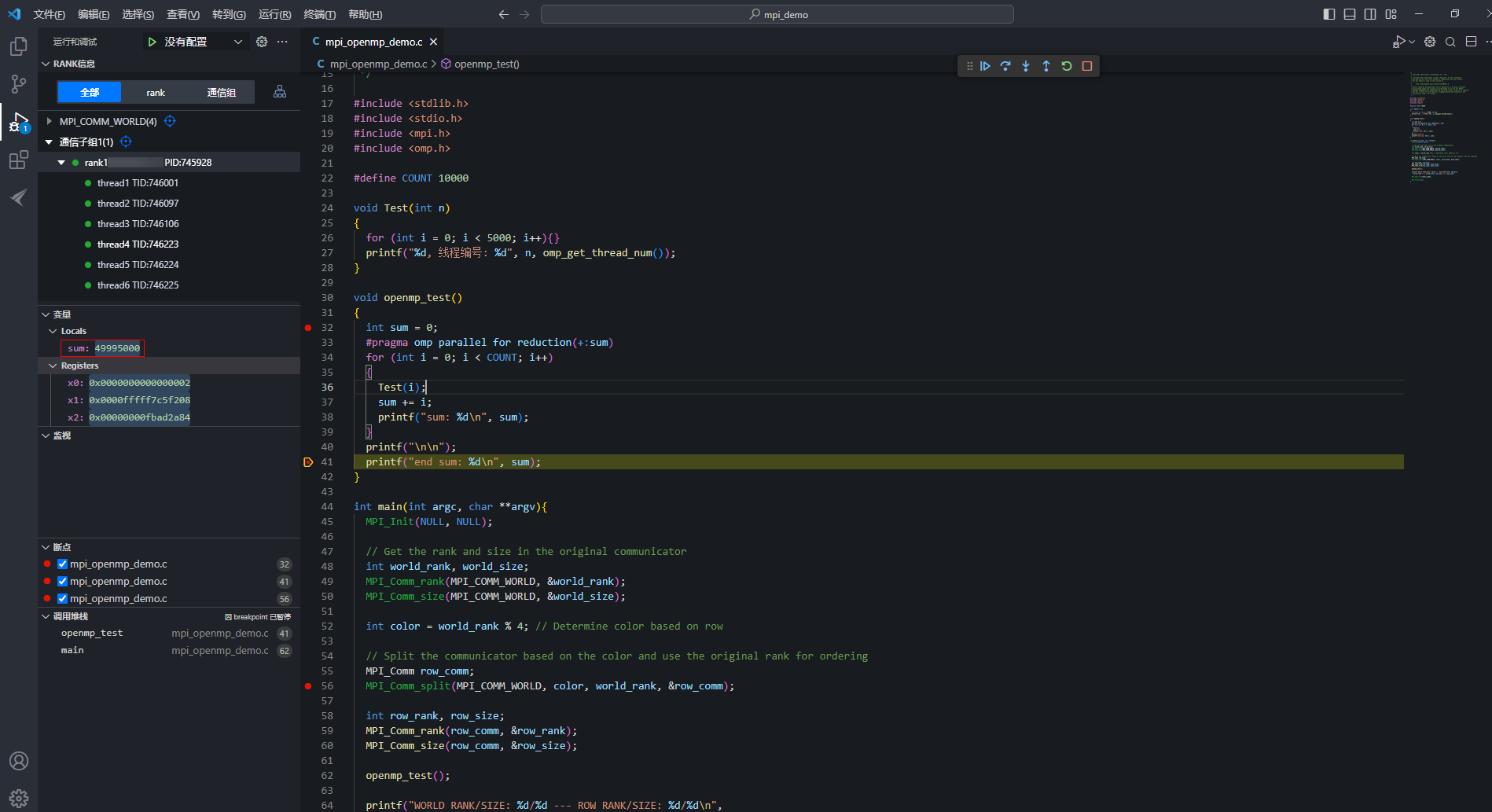

    图14 主线程输出结果
    图15 辅助线程显示汇编

  16. 在54行代码处打上断点，单击“继续”按钮，执行MPI_Finalize()函数，会释放MPI的thread2、thread3辅助线程。如图16所示。

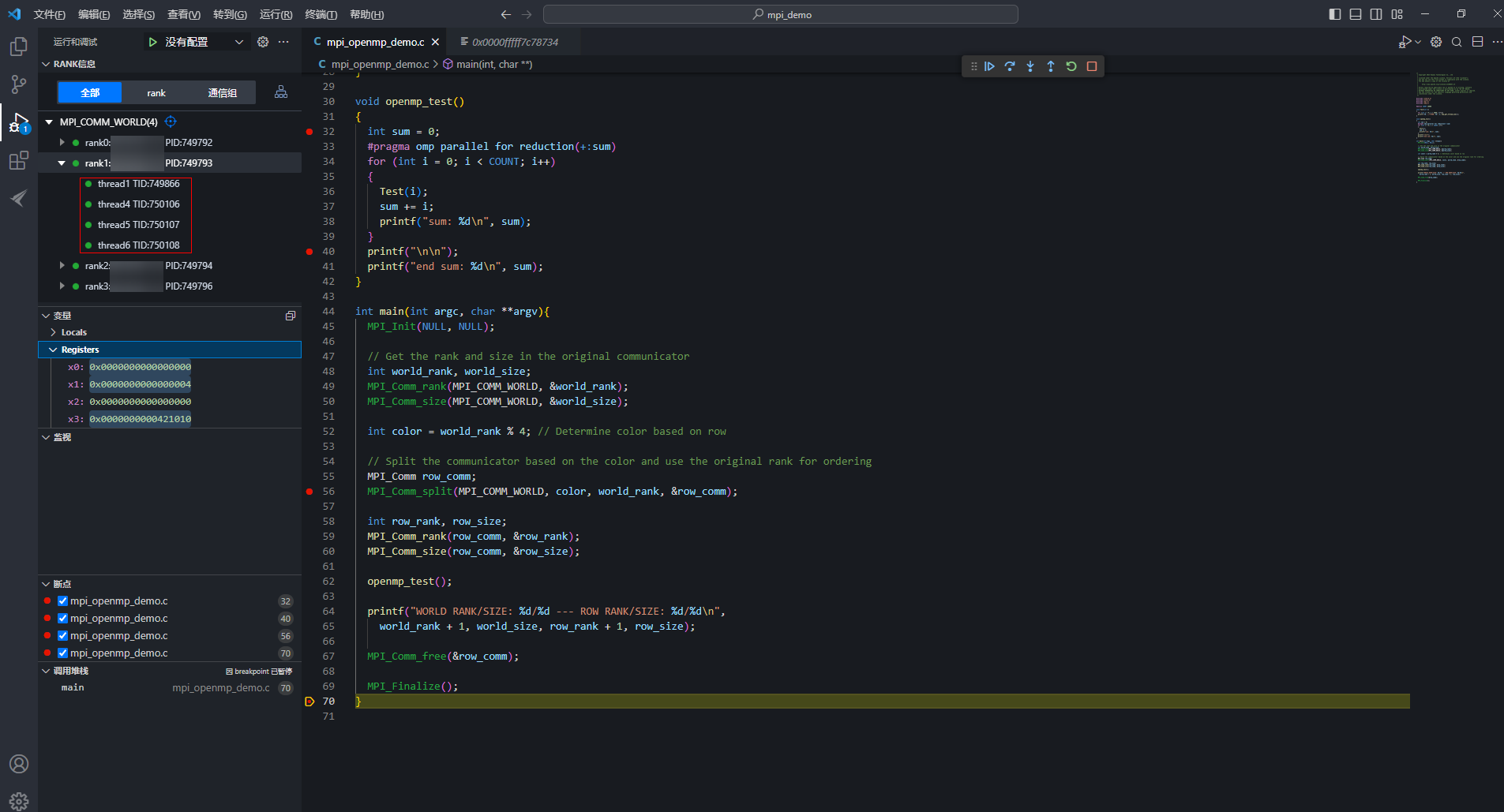

    图16 释放辅助线程

    MPI_Finalize()函数是指终止调用MPI进程的执行环境，执行该函数会清理掉与MPI应用相关的状态。

  17. 单击“”按钮，在VS Code面板上能看到通信子组的变化概览，每100ms显示通信子组的变化。通信子组的变化用不同颜色的菱形来区分，蓝色表示通信子组创建，紫色表示通信子组清除，黄色表示100ms内存在通信子组创建和通信子组清除。

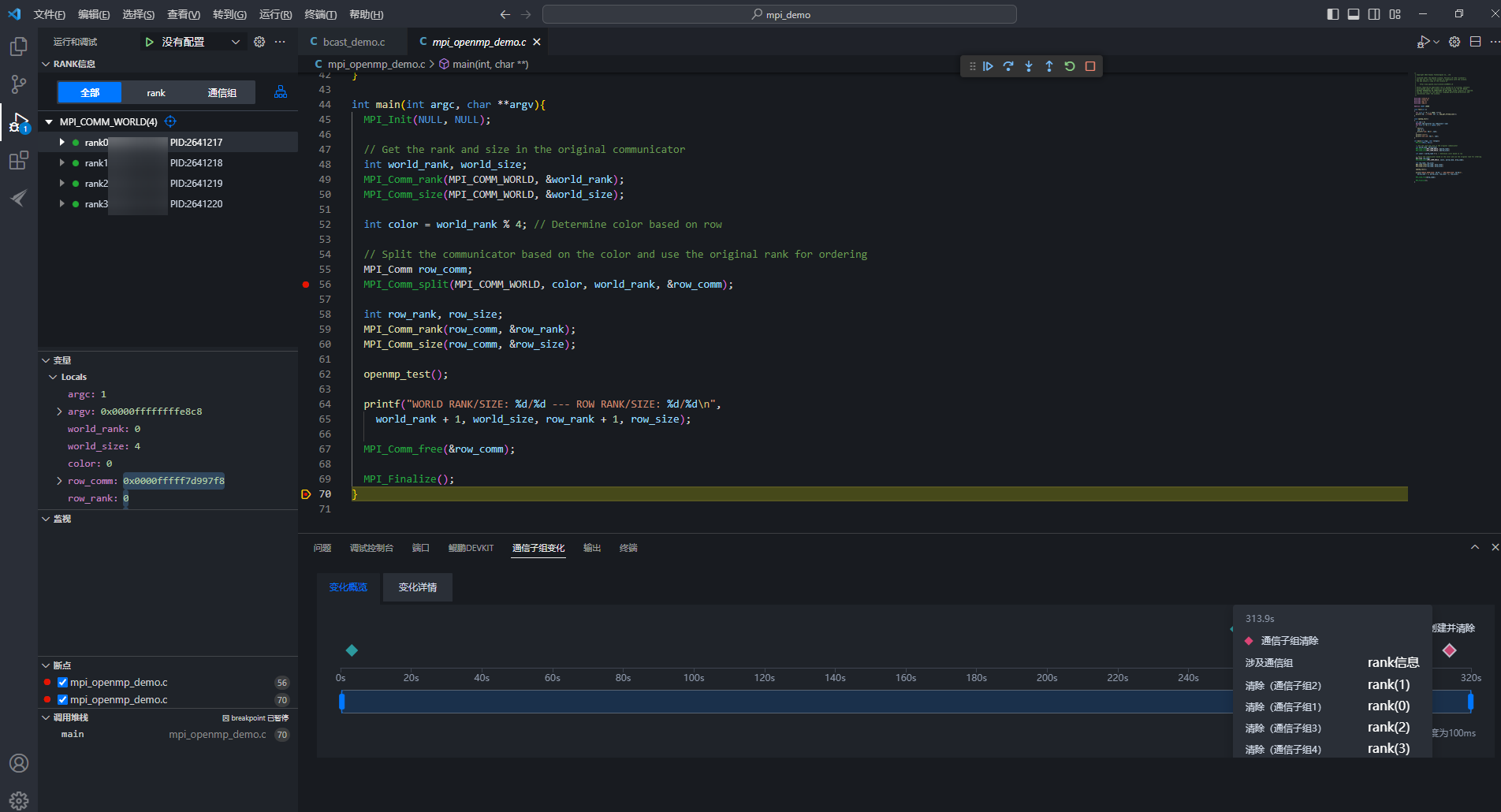

    图17 查看通信子组变化概览

  18. 在左侧调试区域查看调试信息。

    图18 查看调试信息
