调试MPI+OpenMP应用

OpenMP是一种用于共享内存并行系统的多线程程序设计方案，支持的编程语言包括C、C++和Fortran，OpenMP以线程作为基础，提供了对并行算法的高层抽象描述，具有相对简单、可扩展、移植性好的优势，特别适合在多核CPU机器上的并行程序设计。

OpenMP主要针对细粒度的循环进行并行，即在循环中将每次循环分配给不同的线程执行，MPI主要针对粗粒度级别的并行。调试MPI+OpenMP应用，可进行rank级调试、线程级调试。

前提条件

  1. 程序已完成编译。
  2. 已安装OpenMPI，安装OpenMPI相关操作请参见安装OpenMPI。

MPI+OpenMP应用支持编写语言Fortran，进行调试的相关操作请参见编写语言：Fortran。

编写语言：C/C++

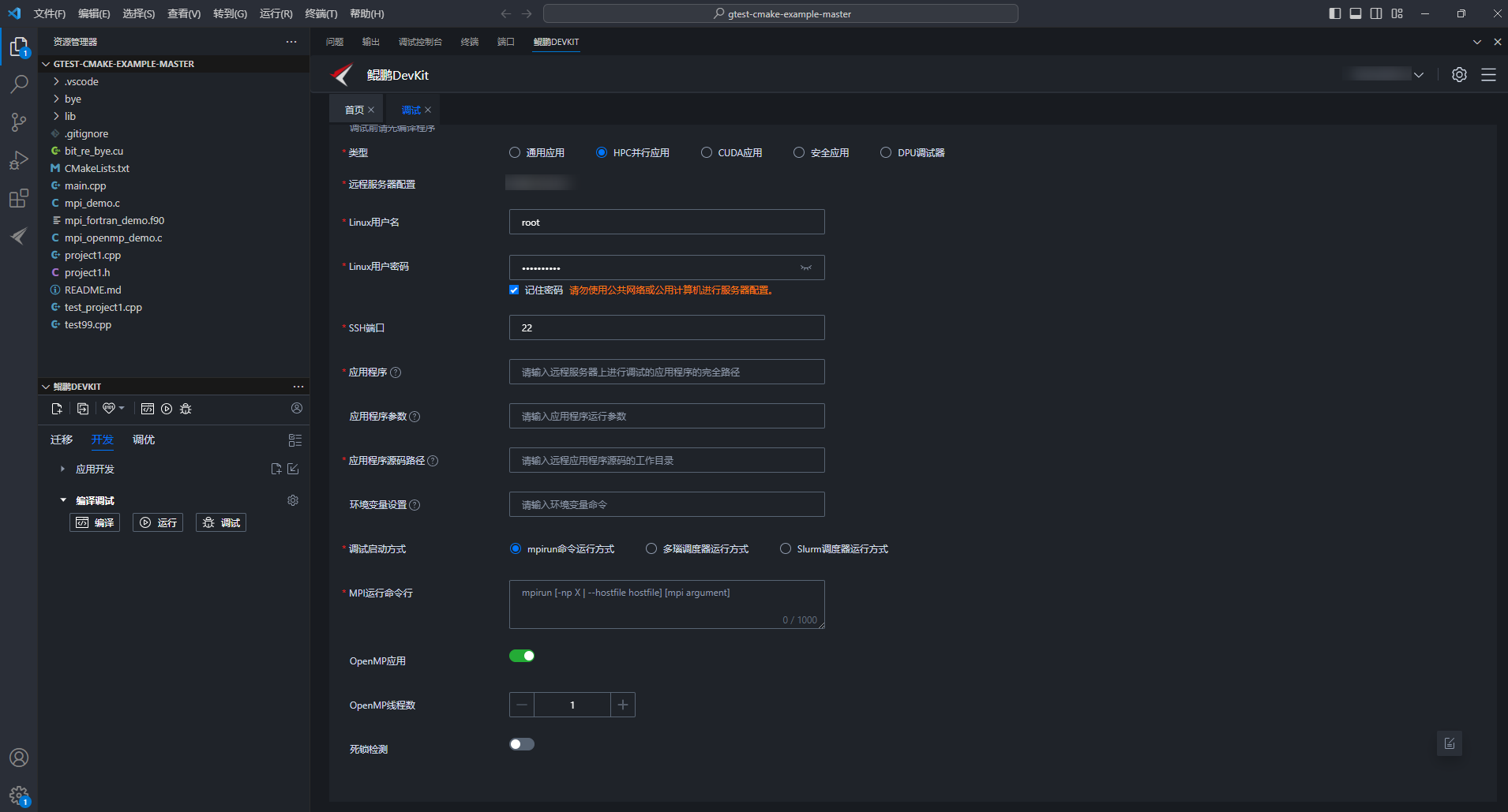

  1. 单击左侧树快捷功能区按钮，或单击“开发”选择编译调试下方的“调试”，打开调试页面，选择“HPC并行应用”，配置MPI+OpenMP应用调试参数，如图1所示。

    图1 HPC并行应用调试
    表1 HPC并行应用调试参数说明

    参数

    说明

    远程服务器配置

    进行HPC并行应用调试的目标服务器。

    Linux用户名

    输入启动MPI应用的Linux用户名称。

    说明：

    root用户拥有最高权限，为了避免给系统带来不必要的风险，建议使用非root用户进行调试。

    Linux用户密码

    使用的Linux用户密码。

    记住密码

    勾选后可记住当前远程服务器Linux用户密码。

    SSH端口

    输入启动MPI应用的服务器SSH端口号。

    应用程序

    输入的MPI应用，支持动态检索并显示应用程序路径。

    请给Linux用户添加当前MPI应用的可读权限以及应用所在目录的可读、可写和可执行权限。
    说明：
    • MPI应用要为可执行文件。
    • 若MPI应用中无源码信息，则调试器默认以汇编形式进行调试。

    应用程序参数（可选）

    传递给应用程序运行的参数，若存在多个参数需使用空格隔开。

    请给Linux用户添加应用程序所在目录的可读、可写、可执行权限及应用程序所在目录父目录的可执行权限。

    应用程序源码路径

    源码和MPI应用存放的共享路径，支持动态检索并显示应用程序源码工作目录。

    1. 若MPI应用已配置共享路径，源码与MPI应用都应存放在共享路径下。
    2. 请给Linux用户添加当前MPI应用源码路径的可读、可执行权限及源码文件所在目录父目录的可执行权限。

    环境变量设置（可选）

    输入运行HPC并行应用所需要的环境变量，有以下3种方式可选，可根据实际情况进行修改。

    • export PATH=$PATH:/path/to/mpi
    • source /configure/mpi/path/file
    • module load /mpi/modulefiles

    调试启动方式

    调试启动方式可选：

    • MPI命令运行方式
    • 多瑙调度器运行方式
    • Slurm调度器运行方式
    说明：

    MPI命令运行方式使用mpirun运行命令，mpirun是一个重要的工具，用作启动MPI并行应用程序，并提供进程之间的通信和清理工作等功能。

    多瑙调度器是华为全自研的HPC集群调度器，提供大规模集群下的高资源利用率、高吞吐量的作业调度能力。

    Slurm是一个开源的、高度可定制的、可扩展的、高性能的作业调度系统，它能够很好地提供资源管理和任务调度功能，广泛用于高性能计算、集群计算领域，如物理、化学、生物学、天文学等领域。

    MPI运行命令行

    输入的mpirun命令以及对应的命令参数，rank数目为1~2048。

    多瑙调度器运行命令行

    输入的多瑙调度器命令以及对应的命令参数。

    Slurm调度器运行命令行

    输入的Slurm调度器命令以及对应的命令参数。

    OpenMP应用

    勾选后，需要输入OpenMP线程数。

    OpenMP线程数

    输入的OpenMP应用thread数量。

    死锁检测（可选）

    勾选后，需要输入死锁超时时间。

    死锁超时时间（s）（可选）

    死锁超时时间，默认为10秒，取值范围10~60。

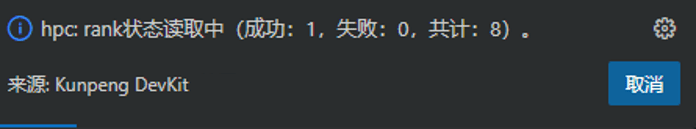

  2. 配置完成后，单击“开始调试”，右下角弹框提示“HPC并行应用调试启动中”，检测所输入的配置信息是否正确，若检测结果是错误的，请根据提示信息进行处理。若检测成功，右下角弹出弹框提示rank状态读取中，如图2所示。

    图2 rank状态读取中

    若HPC并行应用调试启动失败，请参见HPC并行应用调试启动失败的解决方法进行处理。

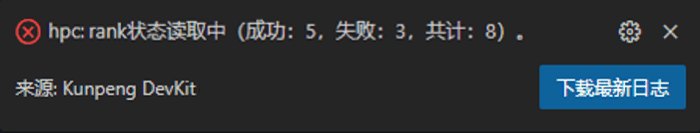

  3. 在rank状态读取过程中，若rank状态读取存在失败，请根据提示下载日志文件了解失败详情。如图3所示。

    图3 rank状态读取失败

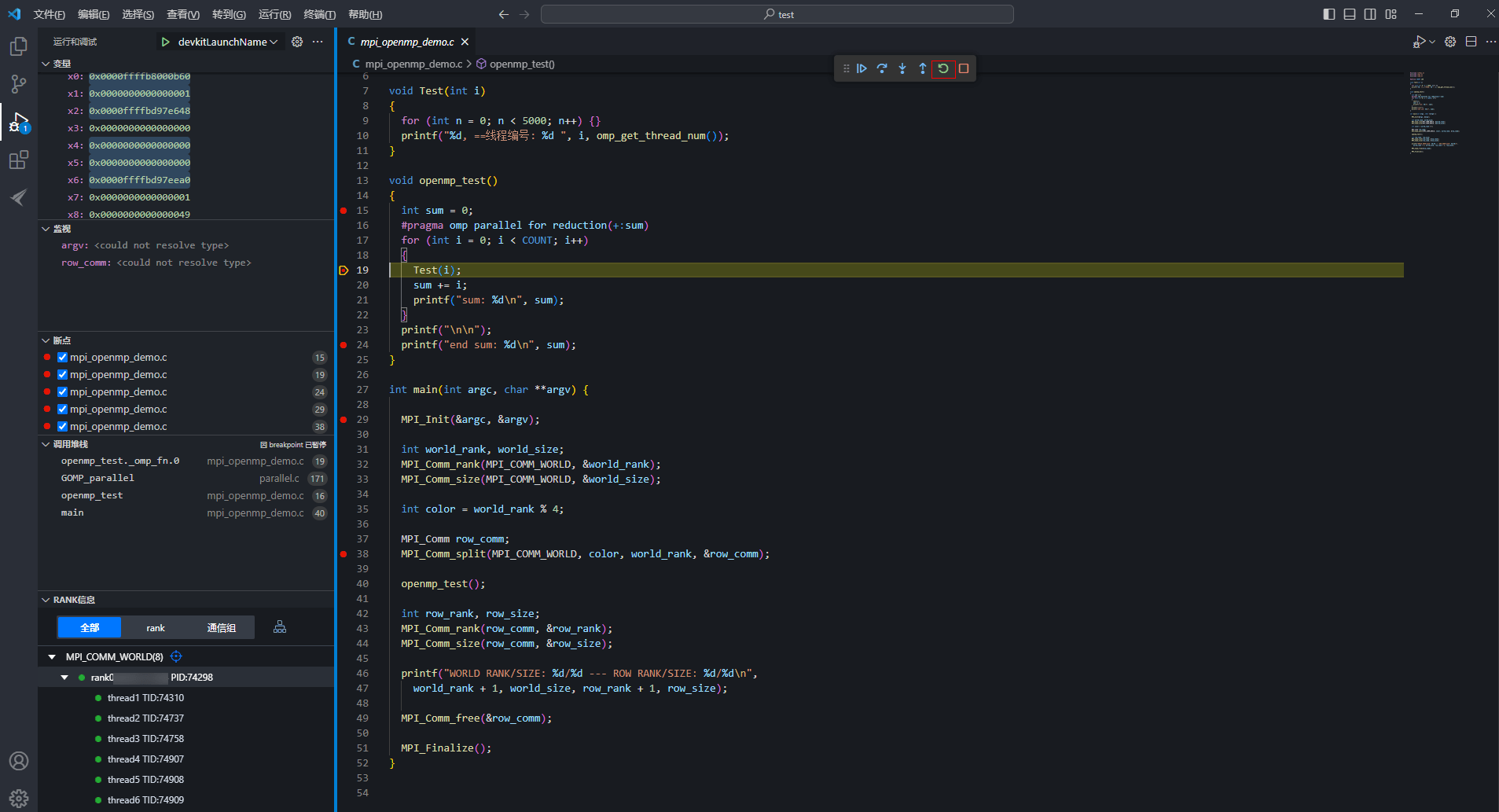

  4. 在rank状态读取过程中，若rank状态读取全部成功，会自动跳转到MPI+OpenMPI应用调试页面。运行和调试区、源码区和调试功能区，运行和调试区域包括调试信息区和RANK信息区，如图4所示。

    图4 rank状态读取成功

  5. 可以选择调试功能区的操作按钮来进行调试操作。如表2所示。

    表2 调试按钮操作描述

    操作

    操作描述

    继续

    点击执行到下一个断点

    暂停

    点击中断正在执行的程序

    单步跳过

    点击执行到下一行

    单步调试

    点击步入函数

    单步跳出

    点击步出函数

    重启

    点击后重新启动调试

    停止

    点击后停止调试

    thread状态展示：thread前的点表示当前thread的状态，绿点表示thread停止，红点表示thread正在运行。

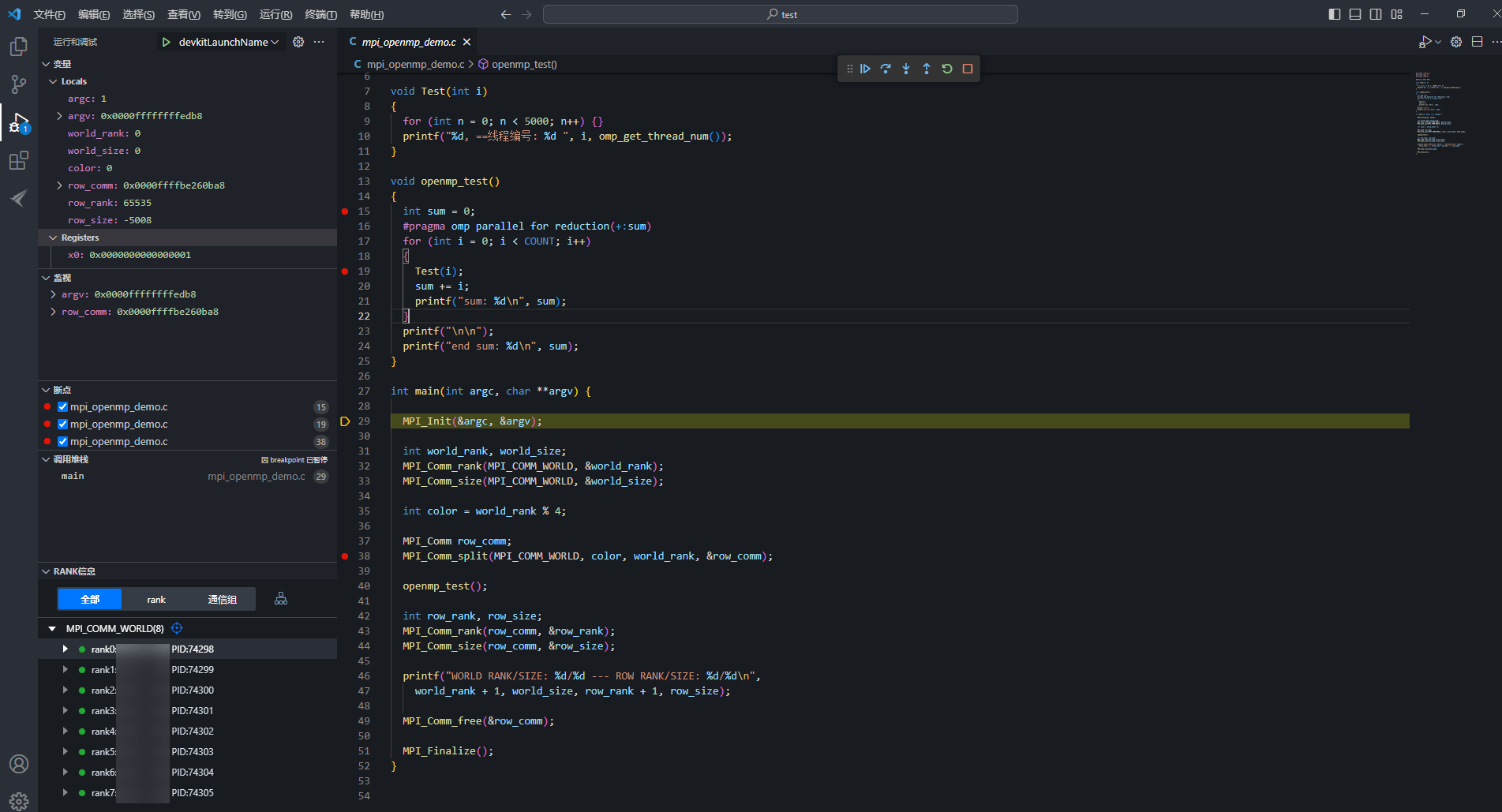

  6. 进行调试时，当前调试的代码行会高亮显示，在代码行号处单击，会设置上断点标记，右击断点可编辑、删除和禁用断点。

    支持添加条件断点（表达式、命中次数），条件断点支持修改、启用、禁用和删除。表达式断点是指表达式成立时中断该程序，命中次数断点是指命中指定的次数时中断该程序（当大于等于设置的命中次数时，均可进入断点中）。

    图5 设置断点
    • 表达式长度不大于1024个字符。
    • 命中次数不大于2147483647（2^31-1）的正整数。

  7. 调试功能区的按钮，将重新启动MPI+OpenMP应用调试，重启后右下角弹出弹框提示rank状态读取中，读取成功后打MPI+OpenMP应用调试页面。

    图6 重启调试任务

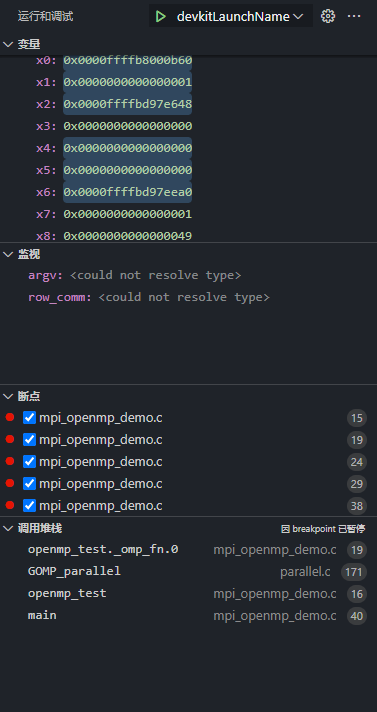

  8. 单击左侧调试信息区域会显示对应的变量（Locals、Register）、监视、断点和调用堆栈信息。

    1. 在调试过程中可以修改变量值，右击变量表达式，可设置变量值，也可将变量表达式添加到监视中（Register表达式不能添加到监视中）；
    2. 在监视区域中，支持添加、修改、单个删除、全部删除监视表达式，仅支持C/C++语言格式的表达式。
    3. 在断点区域中，支持单个删除、全部删除、启用所有、禁用所有断点。
    展开调试信息如图7所示。
    图7 调试信息
    1. 单击调用堆栈区域展开显示堆栈信息，包含函数名、文件名、当前运行的行数和地址。
    2. 在调试信息区单击某个堆栈，源码区会切换到对应的源码或汇编语言。

  9. 在RANK信息区域单击按钮，在VS Code面板显示“通信子组变化”页面。

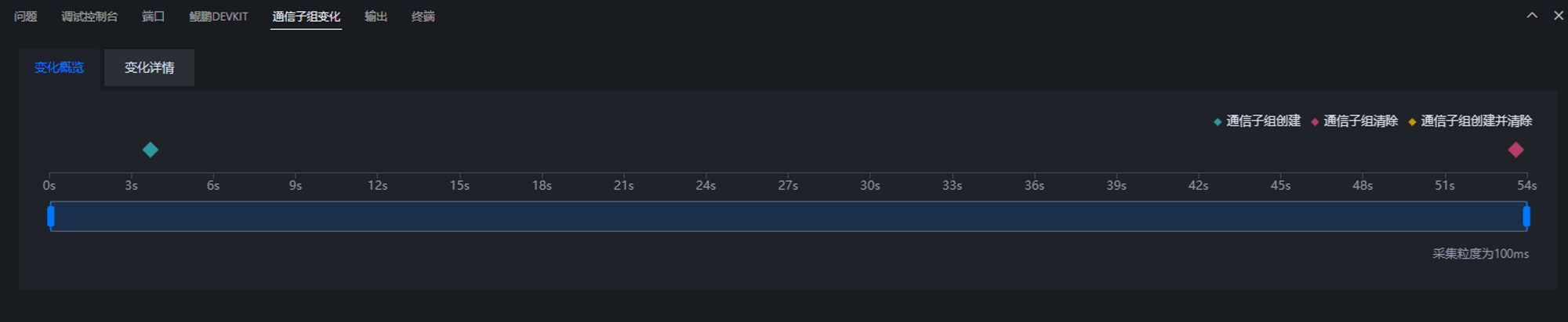

    • 单击“变化概览”，显示通信子组的变化概览，每100ms显示通信子组的变化。通信子组的变化用不同颜色的菱形来区分，蓝色表示通信子组创建，紫色表示通信子组清除，黄色表示100ms内存在通信子组创建和通信子组清除。
      图8 通信子组变化概览

      鼠标悬浮到菱形上，显示通信子组变化的详细信息。

      图9 通信子组悬浮信息

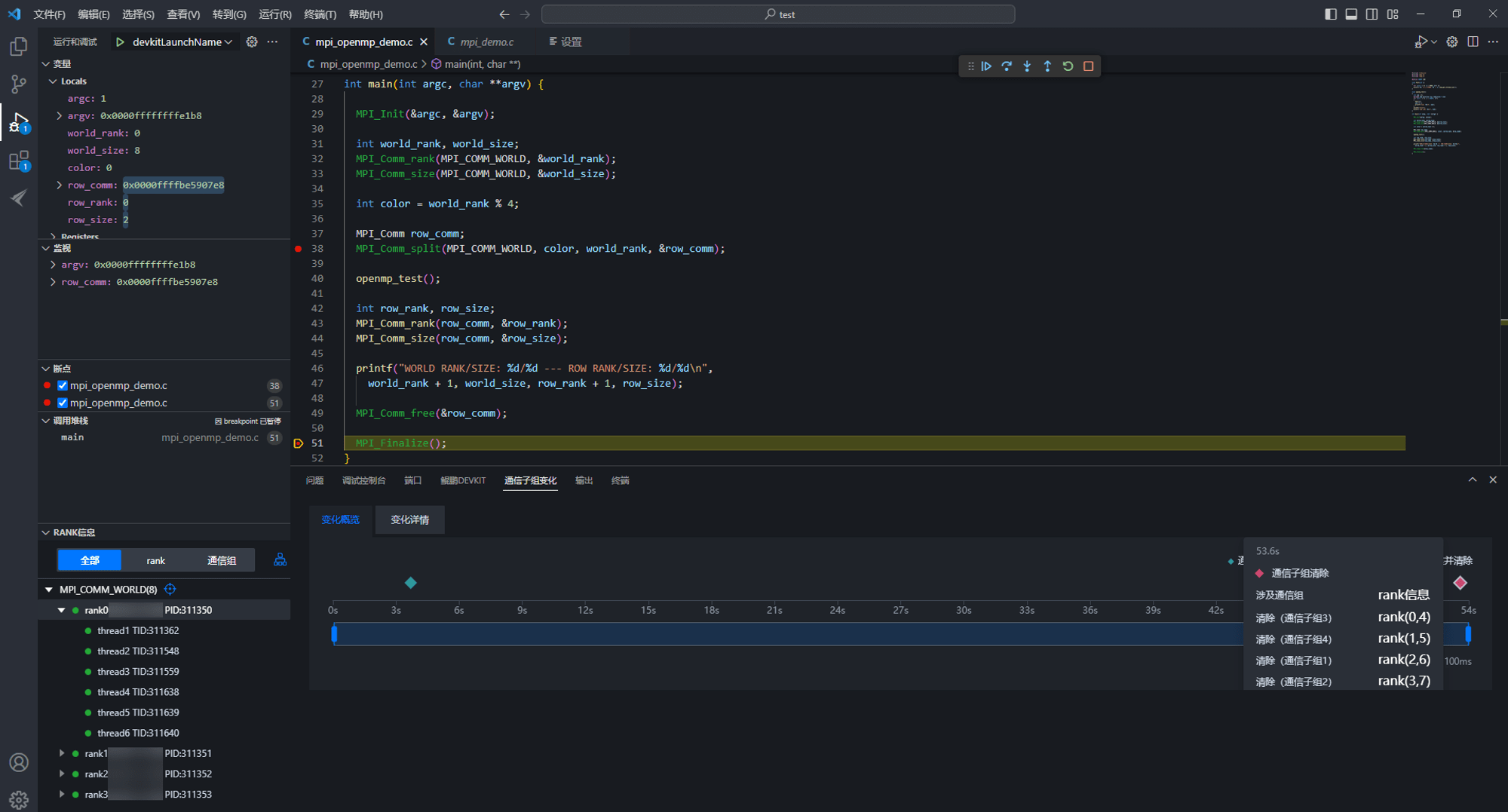

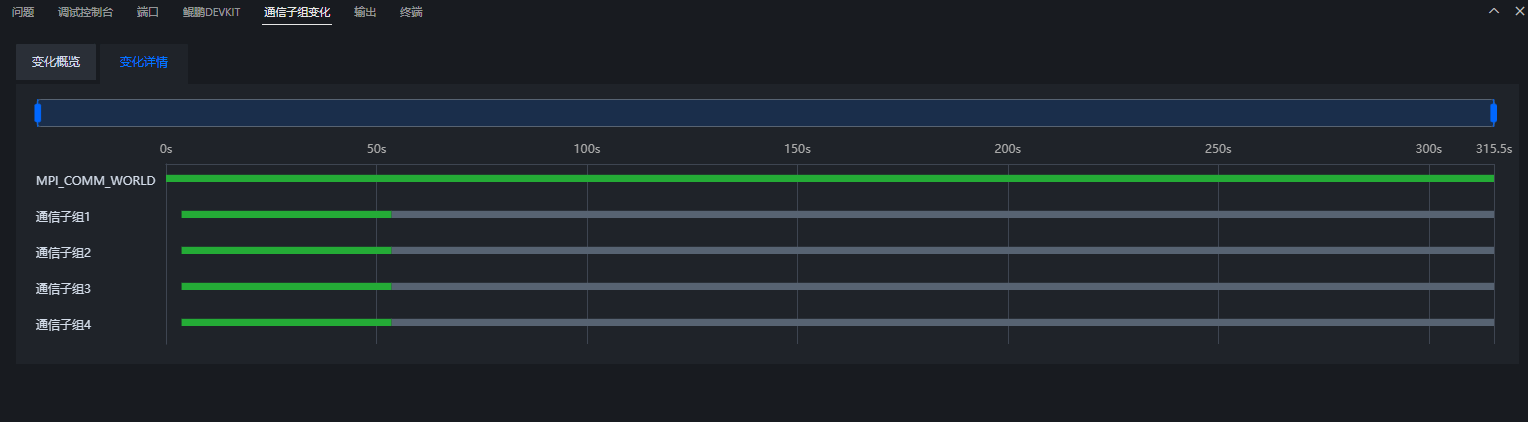

    • 单击“查看详情”，切换到通信组变化详情页面，鼠标悬浮到对应位置会显示所属通信子组以及rank信息。
      图10 通信组变化详情

      调试过程中若检测到死锁，提示通信组发生死锁，显示死锁详细信息。

      在RANK信息区域，单击按钮，开启后对通信子组的创建和清除进行采集，并在VS Code面板上显示变化概览。

      在通信子组变化概览页面中，单击“通信子组创建”、“通信子组清除”或“通信子组创建并清除”，可以不查看对应相关信息。
