查看访存分析结果

前提条件

已创建访存统计分析任务，并且成功完成分析。

查看访存统计分析结果

1. 在左侧“系统性能分析”区域，单击指定分析任务名称。

   展开节点列表。

2. 单击节点名称查看分析结果。
   • 单击节点名称默认进入“总览 ”页签，如图1所示，界面参数描述如表1、表2或表3所示。


     • “总览”页面展示各指标的汇总数据，具体包括：系统信息、Core cache Miss、icache Bandwidth、dcache Bandwidth、L3的命中率和带宽、TLB Miss和DDR Bandwidth。
     • 单击“查看平均值”查看各项指标详细数据，单击按钮可切换百分比视图和MPKI视图。
     • 采集L3和DDR数据的要求为：操作系统要求openEuler（内核版本要求为4.19及以上）、CentOS 7.6（内核版本要求为4.14.0-115.el7a.0.1/4.15及以上），且支持hisi_sccl事件采集（可使用perf list|grep hisi_sccl验证是否支持）。

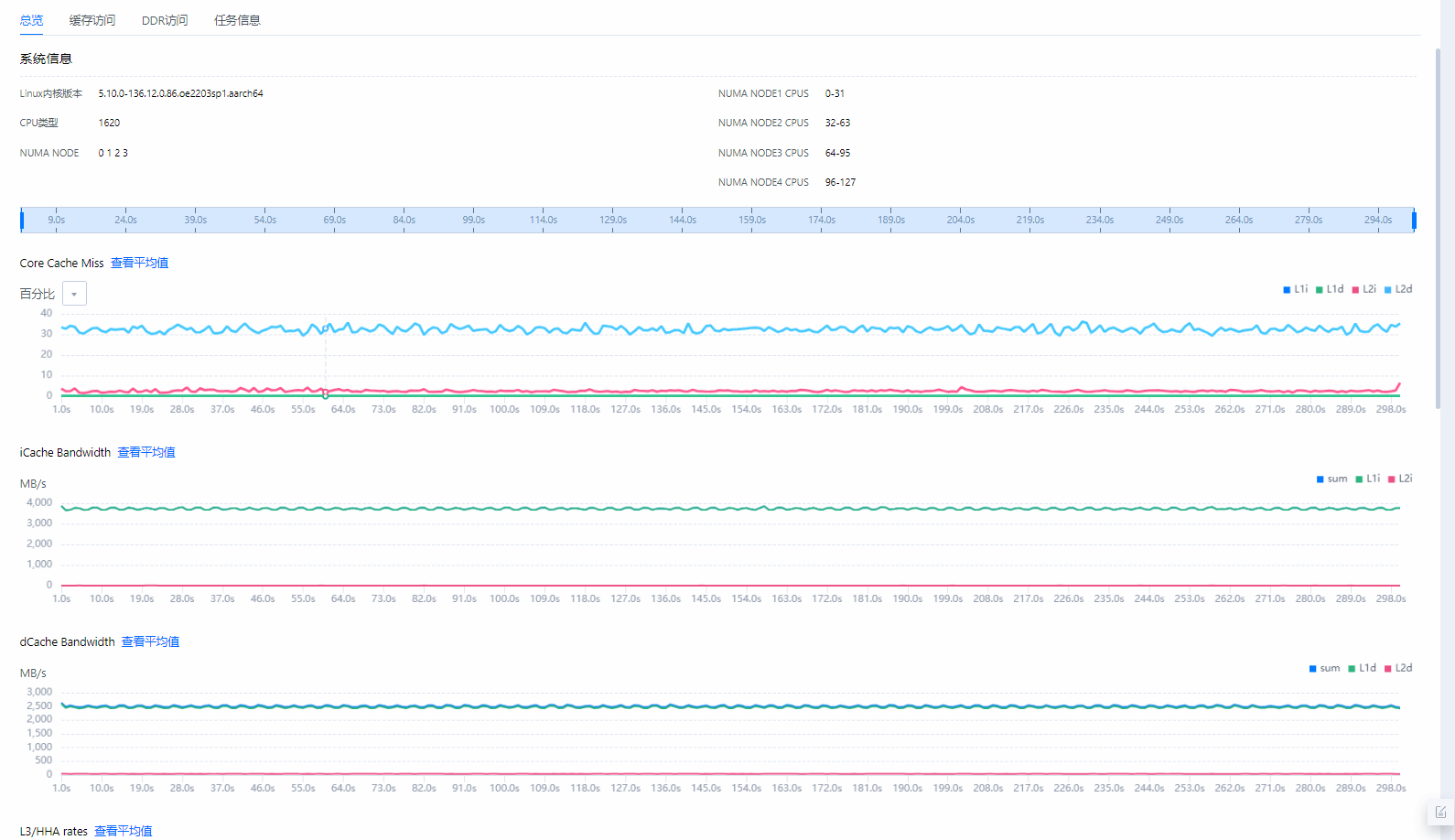

     图1 总览

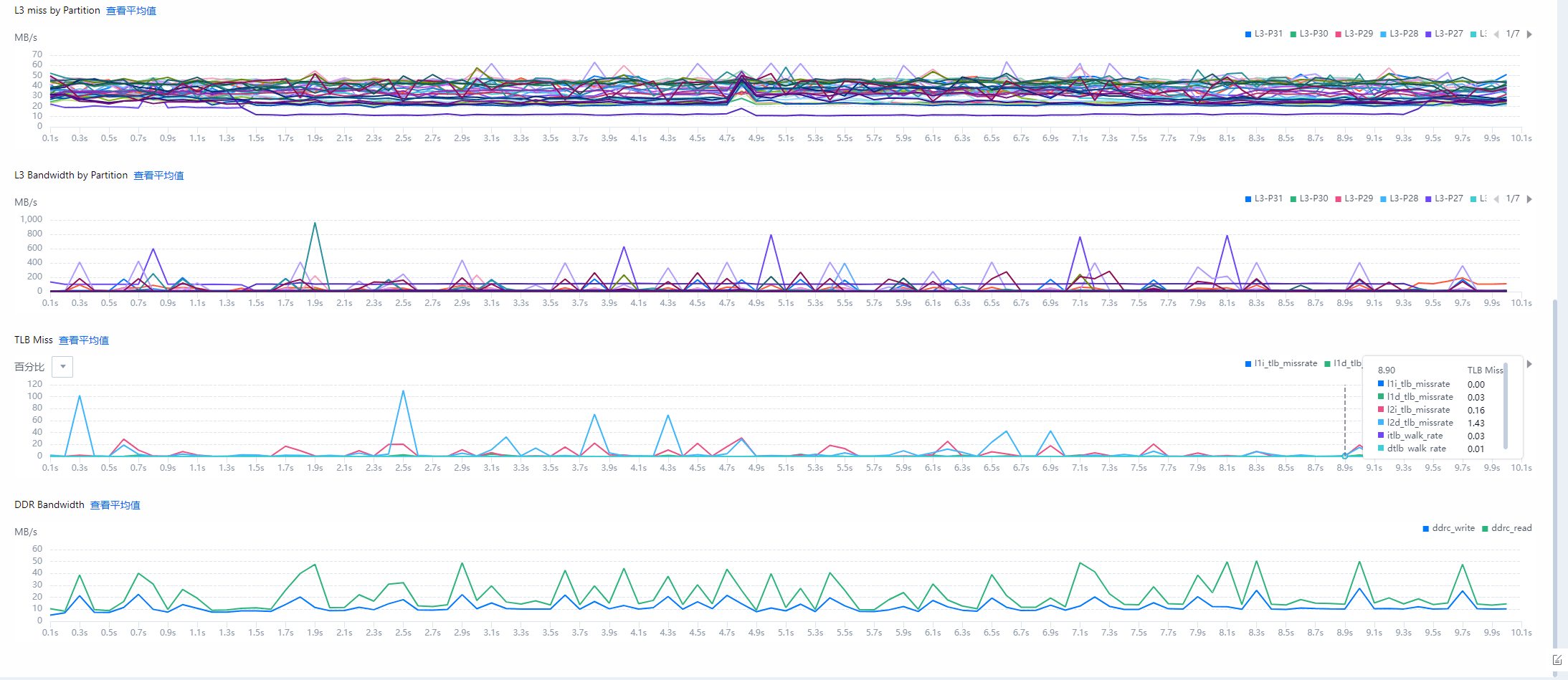

     图2 总览-L3


     表1 系统信息区域参数说明

     参数	说明
     系统信息
     Linux内核版本	显示Linux内核版本。
     CPU类型	显示CPU类型。
     NUMA NODE	显示NUMA节点。
     NUMA NODE0 CPUS	显示NUMA节点0包含的CPU。
     NUMA NODE1 CPUS	显示NUMA节点1包含的CPU。
     NUMA NODE2 CPUS	显示NUMA节点2包含的CPU。
     NUMA NODE3 CPUS	显示NUMA节点3包含的CPU。

   • 单击“缓存访问”页签查看缓存访问分析结果的折线图，如图3所示，界面参数描述如表2所示。


     • “缓存访问”页签以折线图方式展示L1、L2、L3、TLB的访问带宽和命中率的时序数据；单击上方的按钮可以切换时序图和表格视图。
     • 可在“CPU”和“类型”下拉框中选择不同的CPU和类型查看对应折线图；单击按钮，可筛选CPU、类型、带宽和命中率进行查看。
     • 可在“NUMA NODE”和“类型”下拉框中选择不同的NUMA NODE和类型查看“带宽”、“命中率”或“命中带宽”的折线图。
     • 采集L3和DDR数据的要求为：操作系统要求openEuler（内核版本要求为4.19及以上）、CentOS 7.6（内核版本要求为4.14.0-115.el7a.0.1/4.15及以上），且支持hisi_sccl事件采集（可使用perf list|grep hisi_sccl验证）。

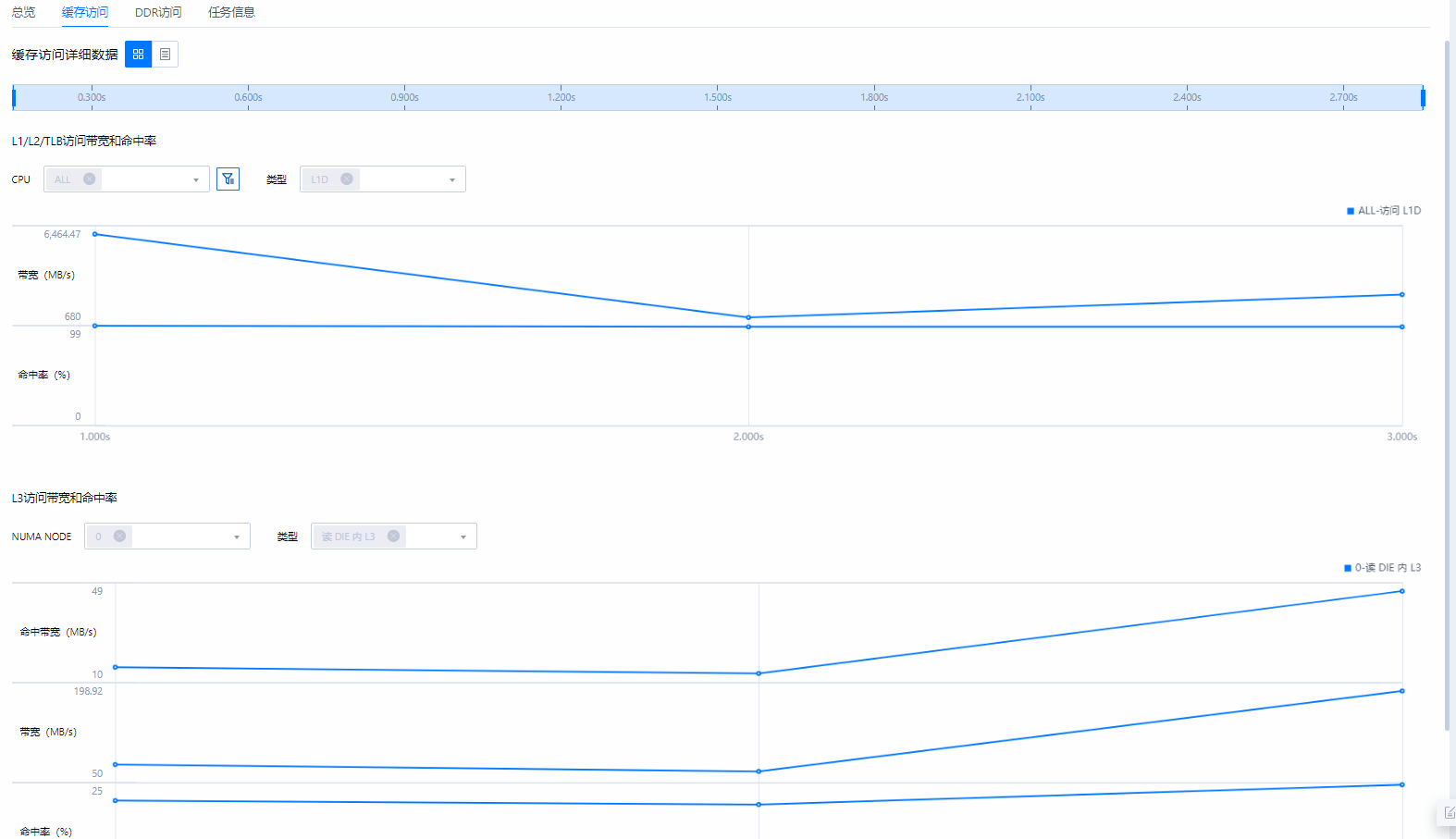

     图3 缓存访问


     表2 缓存访问区域参数说明

     参数	说明
     L1/L2/TLB访问带宽和命中率
     CPU	选择CPU编号。
     类型	选择显示数据类型。
     带宽(MB/s)	显示访问带宽。
     命中率	显示访问命中率。
     L3访问带宽和命中率
     NUMA NODE	选择NUMA NODE编号。
     类型	显示访问类型。
     命中带宽(MB/s)	显示访问命中带宽。
     带宽(MB/s)	显示访问带宽。
     命中率	显示访问命中率。

   • 单击“DDR访问”页签查看DDR访问分析结果的折线图，如图4所示，界面参数描述如表3所示。


     • “DDR访问”页签以折线图方式展示DDR的访问带宽和次数的时序数据；单击上方的按钮可以切换时序图和表格视图。
     • 可在“DDR访问带宽” 区域选择不同的“NUMA NODE”、“DDR通道ID”或“类型”查看对应的折线图。
     • 采集L3和DDR数据的要求为：操作系统要求openEuler（内核版本要求为4.19及以上）、CentOS 7.6（内核版本要求为4.14.0-115.el7a.0.1/4.15及以上）。

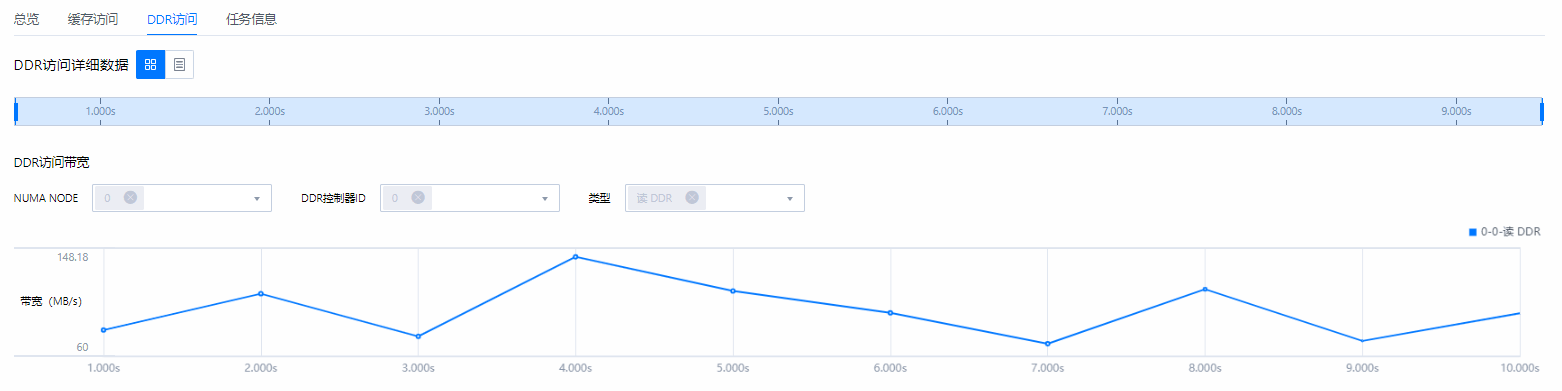

     图4 DDR访问

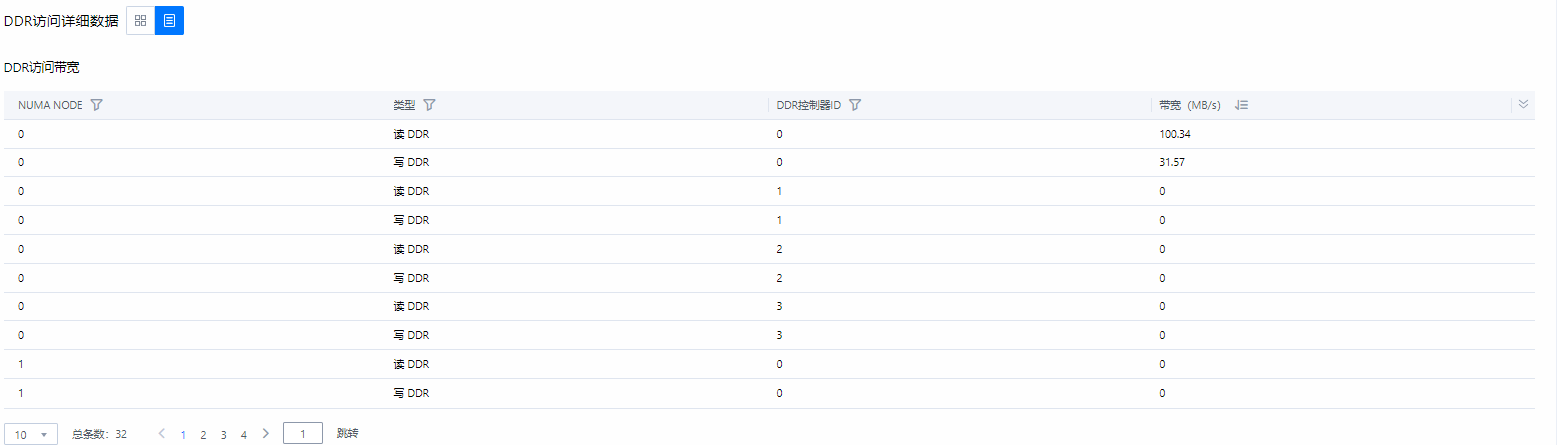

     图5 DDR访问-列表


     表3 DDR访问区域参数说明

     参数		说明
     DDR访问带宽
     NUMA NODE		选择NUMA NODE编号。
     DDR控制器ID		显示DDR控制器编号。
     类型		显示DDR访问类型。可选“读DDR”，“写DDR”。
     带宽 (MB/s)		显示DDR访问带宽。

   • 单击“任务信息”页签查看当前节点任务的详细配置信息和采集信息。


     如果任务执行失败，“任务信息”界面上会显示任务失败的原因。

     如果任务执行成功，但有部分不影响整体的数据采集失败，可查看“异常信息”。

     “采集结束原因”可表明当前任务数据采集结束原因，如“到达任务采集时间”和“到达文件采集大小”等。
