查看热点信息

前提条件

已创建在线分析任务，且分析任务正在进行中。

热点分析指的是采集某些时刻CPU、CYCLES、LOCK、CACHE_MISSES、ALLOC事件的栈信息，统计当前jvm中的热点方法。以倒火焰图的形式查询。

查看热点

1. 在Java性能分析工具界面的“任务/报告列表”区域单击“在线分析”列表中指定分析任务的名称。

   打开“概览”页面。

2. 单击“热点”页签。

   打开“热点”页签，默认显示“热点函数”页面，点击“新建热点分析”按钮查看热点信息，如图2所示，参数如表1所示。



   • 服务器不支持热点分析时，“新建热点分析”按钮置灰禁用，页面标示无法使用原因和如何使用的方法。
   • 可以在启动时设置过滤不需要关注的函数方法；如果设置“需排除分析的方法”，可以点击“查看详情”查看。
   • 支持全屏显示，需要查看方法详情可以点击对应图形进行详情查看。
   • 可通过点击“重建热点分析”按钮进行重新创建热点分析任务。

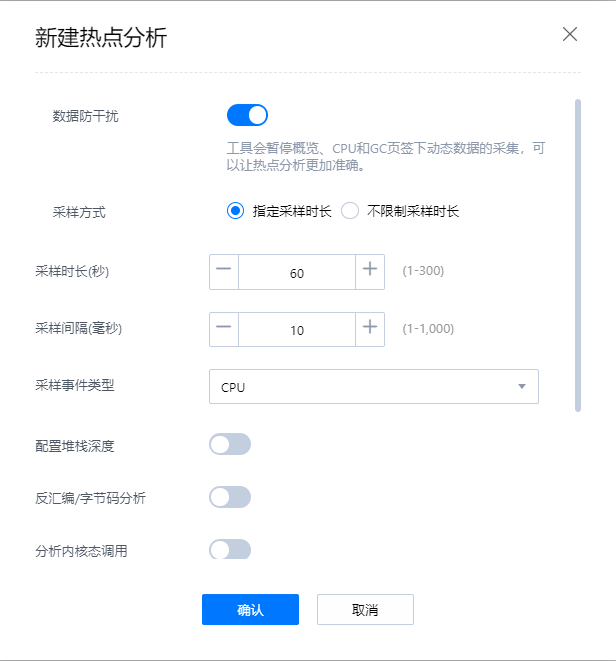

   图1 新建热点分析


   表1 新建热点分析参数说明

   参数	说明
   数据防干扰	工具会暂停概览、CPU和GC页签下动态数据的采集，可以让热点分析更加准确。默认打开。
   采样方式	配置是否限制采样时长。默认选择“指定采样时长”，可选：“指定采样时长”和“不限制采样时长”。
   采样时长（秒）	显示采集数据的时长。采样方式选择“指定采样时长”时需配置。
   采样间隔（毫秒）	显示采集数据的间隔时间。
   采样事件类型	显示采集数据的类型。默认选择“CPU”，可选： CPU CYCLES LOCK CACHE_MISSES ALLOC
   配置堆栈深度	配置采集时的最大栈深。默认关闭。
   采集的最大栈深	显示采集数据的最大栈深。打开“配置堆栈深度”时需配置；默认值为16，范围为1-2048。
   反汇编/字节码分析	配置是否开启反汇编/字节码分析。默认关闭，开启后应用性能开销将增大，可能会影响程序性能。采样事件类型选择“CPU”、“CYCLES”或“CACHE_MISSES”时可配置。
   分析内核态调用	配置是否开启内核态调用的分析。默认关闭。采样事件类型选择“CPU”、“CYCLES”或“CACHE_MISSES”时可配置。
   需排除分析的方法	显示用户设置的不需采集的数据。
   必须分析的方法	显示必须采集的数据。
   触发开始分析的方法	显示触发开始分析的方法。采样事件类型选择“CPU”、“CYCLES”或“CACHE_MISSES”时可配置。
   触发结束分析的方法	显示触发结束分析的方法。采样事件类型选择“CPU”、“CYCLES”或“CACHE_MISSES”时可配置。

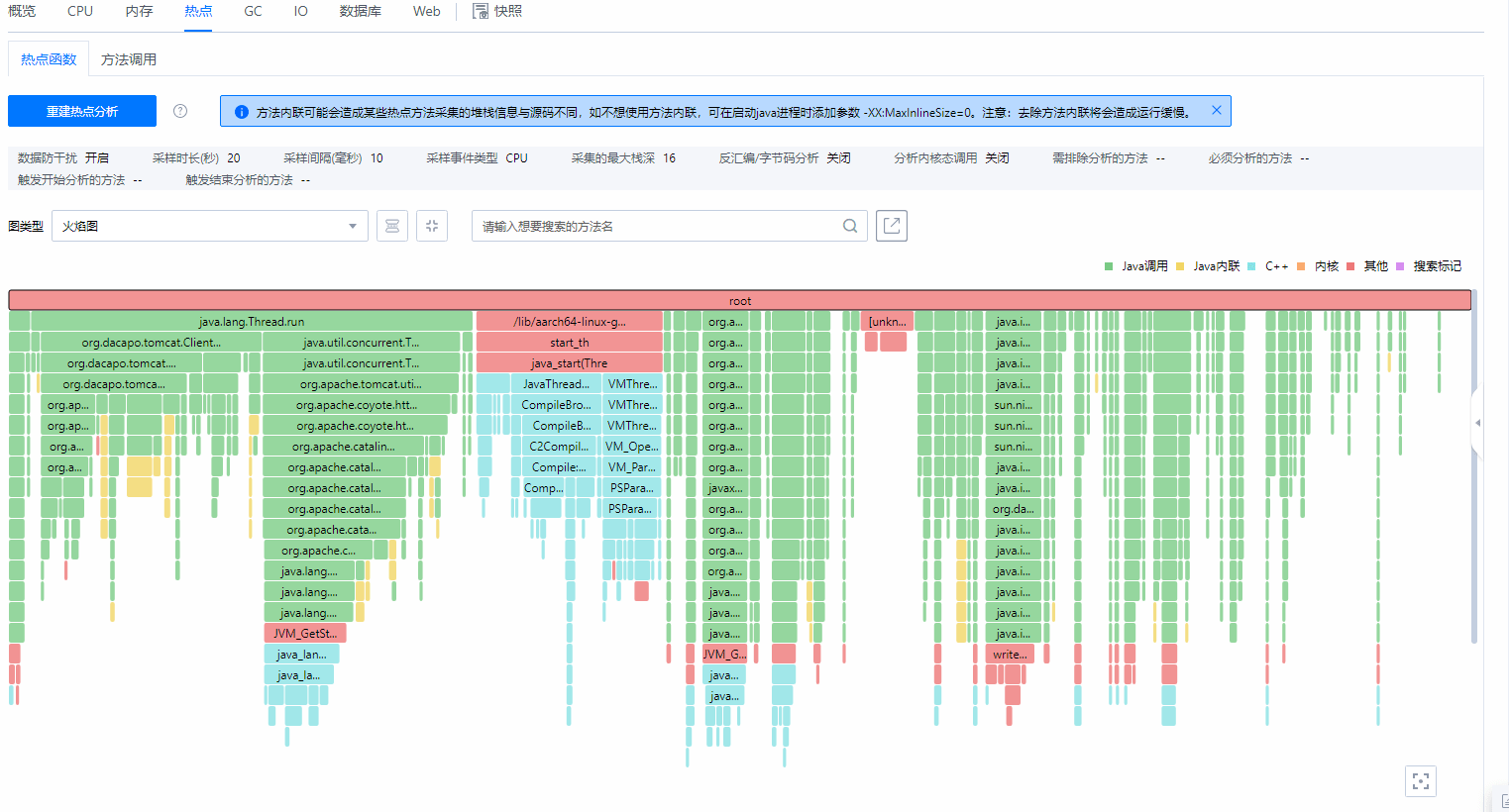

   图2 热点函数



   • “图类型”下拉框可以选择：
     • 火焰图：查看对应的火焰图，鼠标悬停在函数块上会显示函数详细信息。

       y轴表示调用栈。每一层一个函数。调用栈越深，火焰就越高，顶部就是正在执行的函数，下方都是它的父函数。x轴表示抽样数。如果一个函数在x轴占据的宽度越宽，就表示它被抽到的次数越多，即执行的时间越长。注意，x轴不代表时间，而是所有的调用栈合并后，按字母顺序排列的。

     • 反向火焰图：以栈顶为起点，逐步回溯至栈底，将调用方法一致的调用栈进行聚合。
   • 单击按钮可上下翻转火焰图，单击按钮复原至火焰图最初展示状态，单击按钮使反向火焰图按函数占比排序，单击按钮使反向火焰图按函数名称排序；单击按钮可全屏查看，火焰图可通过点击按钮导出html文件查看。
   • 火焰图和反向火焰图提供搜索框，可搜索需要查找的方法名，在图中以紫色标记并显示其在全部堆栈中所占百分比，可点击“清除搜索”去除紫色标记和搜索结果。

3. 单击“方法调用”页签。

   打开“方法调用”页签，点击“新建方法调用分析”按钮查看方法调用信息，如图3所示，参数如表2所示。



   • 新建任务时，可点击“增加类”选择多个需要分析的方法，目前无数量上限。
   • 输入类名称和方法时支持联想功能。
   • 当前页签进行数据分析时，其他需点击按钮启动分析的页签将会停止分析（如IO、数据库、Web页签），如需再次查看其他页签分析结果，请切换后再次分析。

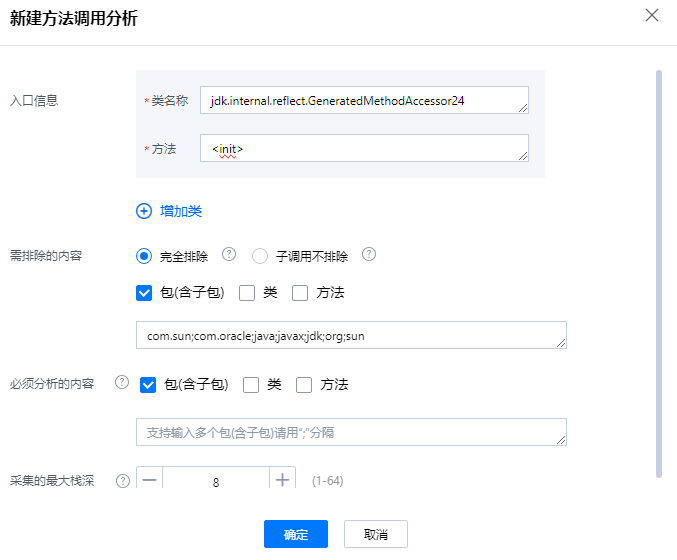

   图3 新建方法调用分析

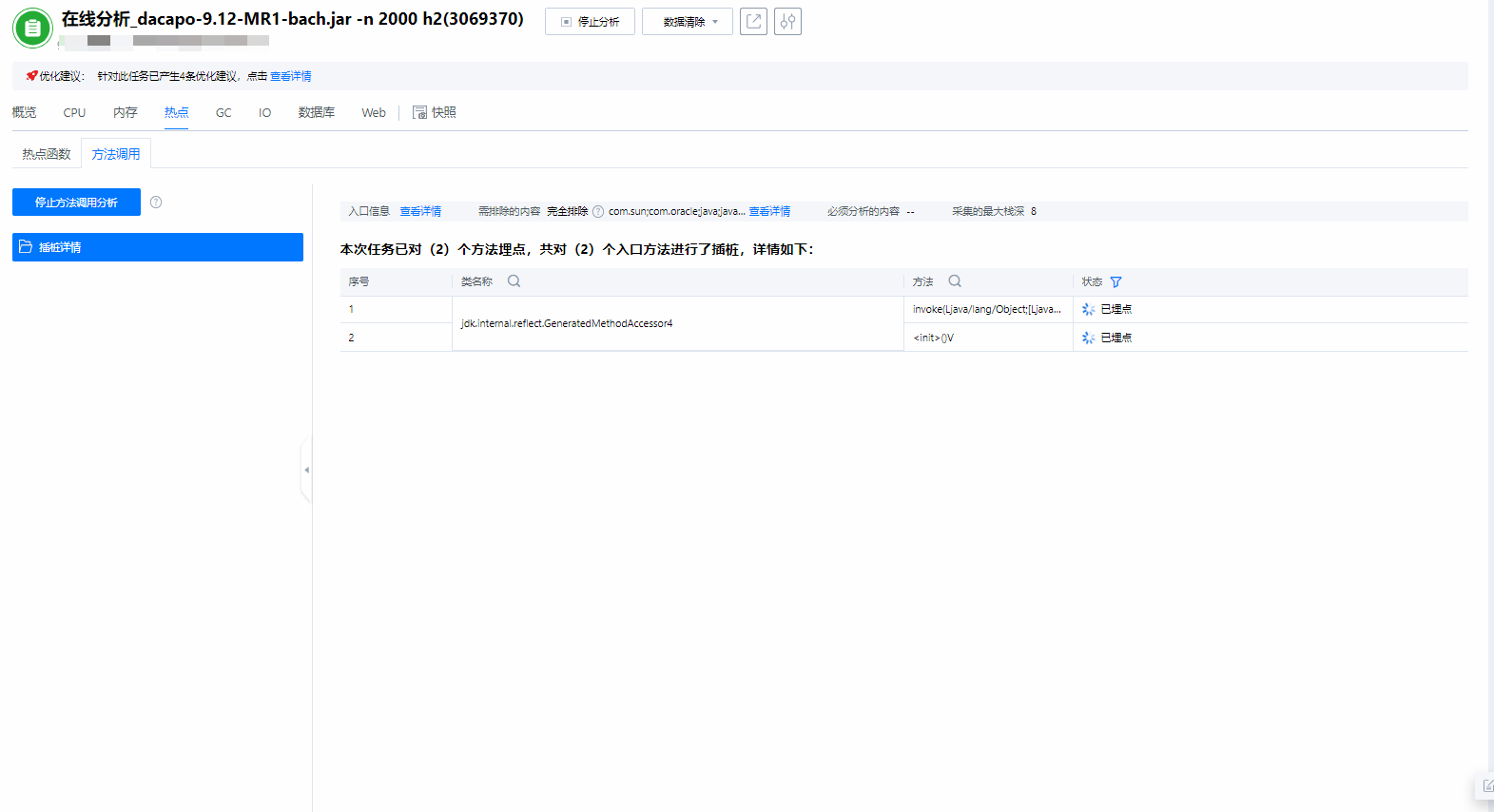

   图4 方法调用分析结果


   表2 新建方法调用分析参数说明

   参数	说明
   新建方法调用分析
   类名称	配置需要进行分析的类的名称。
   方法	配置需要分析的方法名。
   增加类	点击可添加更多需分析的类和方法。
   需排除的内容	配置需要排除的类和方法名。
   必须分析的内容	配置必须分析的类额方法名，必须分析的内容优先级大于需排除的内容。
   采集的最大栈深	配置分析的最大栈深，只限制java栈。 默认为8，范围为1-64。
   分析结果
   入口信息	显示新建时配置的类和方法名。
   序号	显示对所分析的类和方法的排序。
   状态	显示对所分析的类和方法的状态表示。
   插桩详情	显示对所分析的类和方法的插桩详情。

   点击具体方法实例，可以查看“调用关系树”和“热点统计”，可通过按钮进行切换。



   • 单击按钮可导出当前的分析报告，导出正在埋点的任务可能无调用关系树或热点统计数据。
   • 单击或图标可一键展开或收缩对应内容。
   • 默认为总耗时的降序排列；蓝色数据条表示该数据在同列中的占比，数据越大越宽，最大宽度是单元格宽。

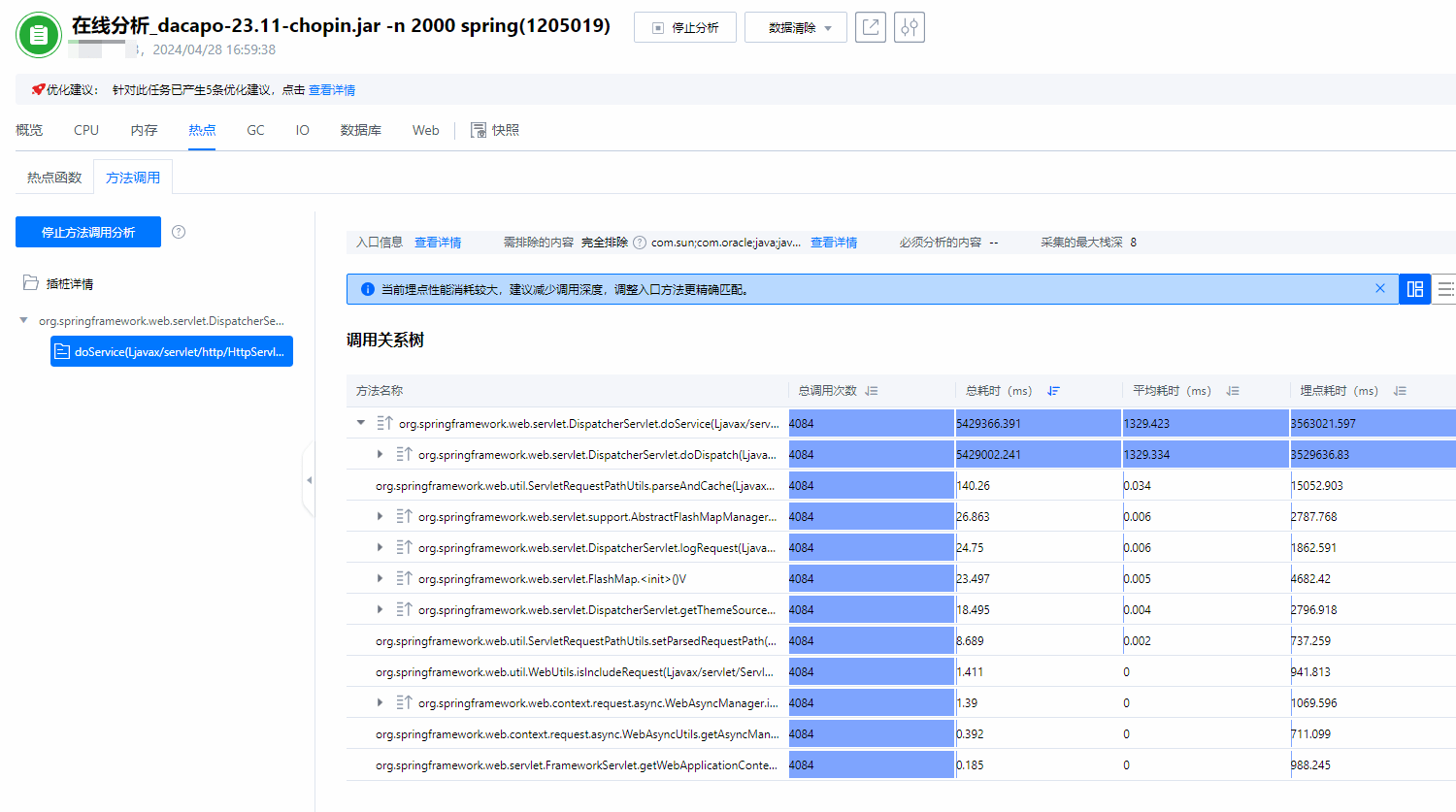

   图5 调用关系树

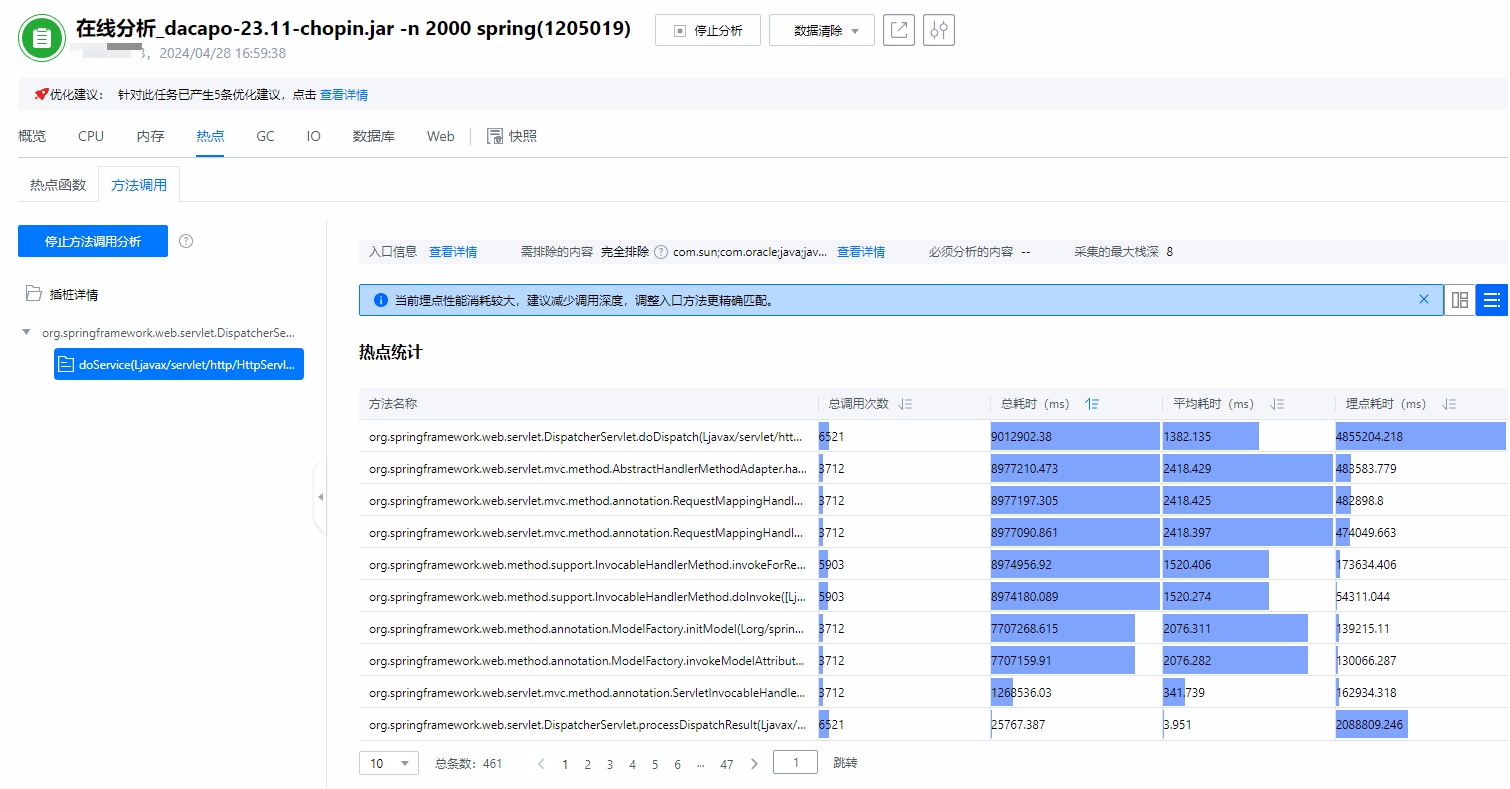

   图6 热点统计
