创建网络IO诊断任务

前提条件

不存在“离线”状态的节点。

创建网络IO诊断分析任务

1. 单击系统诊断后面的。
2. 参考“任务管理”和表1配置任务参数。

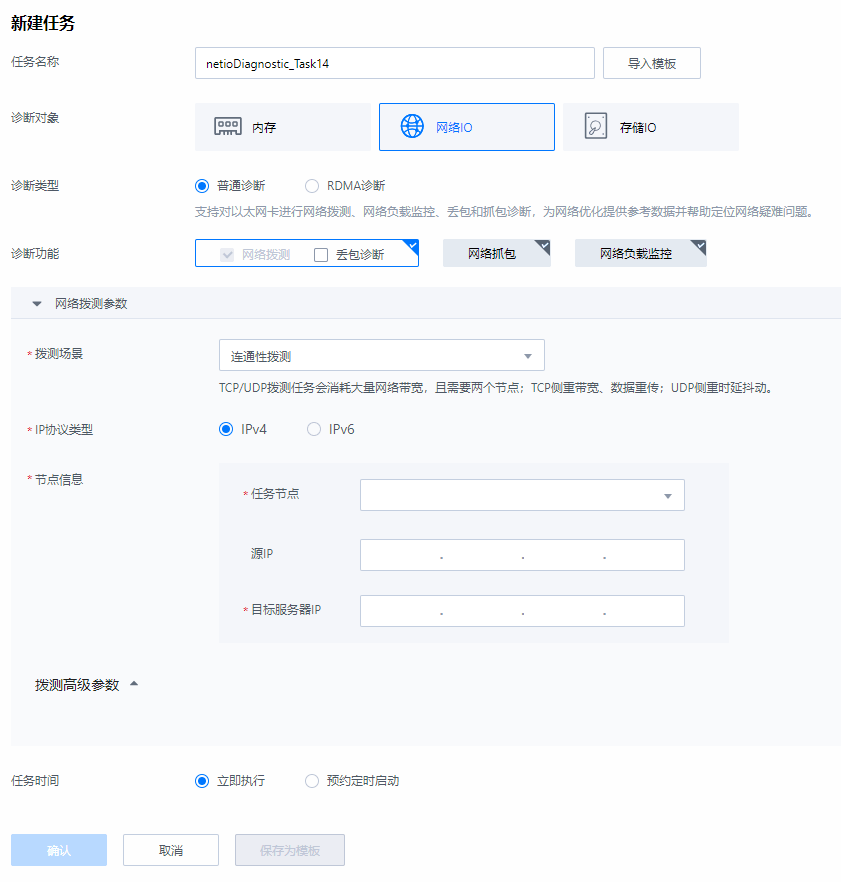

   图1 新建网络IO诊断任务


   表1 新建网络IO任务参数说明

   参数	说明
   任务名称	输入分析任务的名称。名称需要满足如下要求： 只能由字母、数字、特殊字符（@#$%^&*()[]<>._-!~+空格）组成 长度为1~32个字符
   诊断对象	选择“网络IO”。
   诊断类型	选择网络诊断的类型。可选择： 普通诊断 RDMA诊断
   诊断功能	选择网络IO的诊断功能。可选择： 网络拨测 丢包诊断 网络抓包 网络负载监测 性能压测（RDMA诊断时可选） 说明： 网络拨测、丢包诊断两者必选一个，网络抓包和网络负载监测可复选。
   拨测场景	选择需要诊断的拨测场景。诊断类型为“普通诊断”时需配置，可选择： 连通性拨测 TCP拨测 UDP拨测
   IP协议类型	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“连通性拨测”时需要配置。 选择需要诊断的IP协议类型。可选择： IPv4 IPv6
   节点信息	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“连通性拨测”时需要配置。 任务节点：配置运行任务的服务器IP地址。 源IP（IPv4时可选）：配置客户端发送IP地址。 目标服务器IP：配置目标服务器IP地址。 源端网口：IPv6时需配置。 说明： 可点击按钮添加节点，也可点击按钮删除多余节点。
   组网参数	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需要配置。 服务端任务节点 服务端IP 服务端端口 客户端任务节点 客户端IP 客户端端口 客户端网口（IPv6时需配置）
   报告间隔（ms）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需要配置。 配置拨测报告的间隔，默认1000毫秒，范围100~10000毫秒。
   拨测限值	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需要配置。 拨测时长（s）：默认10秒，范围1~60秒。 拨测报文总长：范围1~1048576KB。 拨测报文包数：范围1~10000。
   拨测报文长度（byte）（可选）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”时需要配置。 配置拨测报文 长度，范围16~65507字节，默认56字节。
   拨测间隔（ms）（可选）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”时需要配置。 配置拨测的间隔时长，范围10~10000毫秒，默认为1000毫秒。
   拨测时长（s）（可选）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”时需要配置。 配置拨测的时长，可选范围1~60秒，默认为10秒。
   分片策略（可选）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“连通性拨测”时可配置。 可选：want、do、dont。 说明： do：禁止分片，即使包丢弃；want：当包过大时分片；dont：不设置分片DF标志。
   TTL（可选）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“连通性拨测”时可配置。 配置报文生存期，范围为1~255，默认为30。
   采集时长（s）	诊断功能选择“网络负载监测”时需配置。 配置负载监测的时长，范围2~300秒，默认为10秒。
   采集间隔（s）	诊断功能勾选“网络负载监测”时需配置。 配置负载监测的采集间隔，范围1~10秒，默认为10秒。
   网络数据流量统计（可选）	诊断功能选勾选“网络负载监测”时可配置。 配置是否开启网络数据流量的统计功能。 说明： 开启网络数据流统计功能，采集阶段会监测内核网络协议栈中关键函数并进行统计分析，会占用较多系统资源，增加网络延迟。 该功能仅支持鲲鹏DevKit性能分析的兼容性列表中内核版本为4.15.0到5.4.0的操作系统，并且UOS 20操作系统内核也无法支持该功能。
   服务端CPU亲和性	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置服务端CPU亲和性，填写CPU核心编号。
   客户端CPU亲和性	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置客户端CPU亲和性，填写CPU核心编号。
   拨测带宽	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置拨测时的带宽，单位为Mb/s和Kb/s。
   拨测报文总长（byte）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置拨测报文的总长度。
   拨测报文包数	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置拨测报文发包数。
   并发连接数	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置拨测时的并发链接，默认为1。
   套接字缓冲区（byte）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置套接字缓冲区大小。
   MSS长（byte）	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”时需配置。 配置TCP最大分片长度，默认1460字节，范围88-1460字节。
   支持零拷贝	诊断类型选择“普通诊断”，诊断功能选择“网络拨测”，拨测场景选择“TCP拨测”或“UDP拨测”时需配置。 配置是否支持零拷贝发送数据。
   过滤条件（可选）	诊断类型选择“普通诊断”，诊断功能勾选“丢包诊断”时选择配置。 配置需要过滤的IP和网卡名称。
   采样时长（s）	诊断类型选择“普通诊断”，诊断功能勾选“丢包诊断”时需配置。 配置丢包诊断采样时长，默认10秒，范围1~300秒。
   采样频率（ms）（可选）	诊断类型选择“普通诊断”，诊断功能勾选“丢包诊断”，“采样内核丢包调用栈”开启时需配置。 配置丢包诊断的采样频率，默认1毫秒，范围1~1000毫秒。
   采集文件大小（MiB）（可选）	诊断类型选择“普通诊断”，诊断功能勾选“丢包诊断”，“采样内核丢包调用栈”开启时选择配置。 配置丢包诊断的采集文件大小，默认1024MiB，范围1~1024MiB。
   抓包网口	诊断类型选择“普通诊断”，诊断功能勾选“网络抓包”时需配置。 配置进行网络抓包的网卡。
   过滤条件	诊断类型选择“普通诊断”，诊断功能勾选“网络抓包”时需配置。 IP协议类型：配置抓包的IP协议类型，可多选，可不选。 IP1 端口1 IP2 端口2 传输方向：配置抓包的传输方向，可选“发”、“收”和“双向”。
   抓包时长（s）	诊断类型选择“普通诊断”，诊断功能勾选“网络抓包”时需配置。 配置网络抓包的时长，默认10s，范围1~300秒。
   抓包包数	诊断类型选择“普通诊断”，诊断功能勾选“网络抓包”时需配置。 配置网络抓包的抓包数，默认1000，范围1~10000。
   文件大小	诊断类型选择“普通诊断”，诊断功能勾选“网络抓包”时需配置。 配置抓包文件的大小，默认100，范围10~1024。
   文件数	诊断类型选择“普通诊断”，诊断功能勾选“网络抓包”时需配置。 配置抓包的文件数，默认1，范围1~10。
   服务类型	诊断类型选择“RDMA诊断”时需配置。 配制拨测类型，默认勾选全部，可选：RC、UD、UC。
   拨测信息	诊断类型选择“RDMA诊断”时需配置。 任务节点 任务RDMA设备 任务ib端口 目标节点 目标RDMA设备 目标ib端口 端口：默认为18515，范围为0~65535 拨测次数 说明： 拨测信息中的端口与压测信息中的端口不可相同。
   拨测消息大小（Byte）	诊断类型选择“RDMA诊断”时可选配置。 配置拨测消息大小，仅针对RC、UC服务类型生效；默认为4096，取值范围4096~1073741824。
   消息交换次数	诊断类型选择“RDMA诊断”时可选配置。 配置拨测时的消息交换次数，默认为1000，取值范围1000~10000。
   操作类型	诊断类型选择“RDMA诊断”，诊断功能勾选“性能压测”时需配置。 配置需压测的操作类型。 可选择：WRITE、READ、SEND。
   服务类型	诊断类型选择“RDMA诊断”，诊断功能勾选“性能压测”时需配置。 配置压测类型，默认勾选全部，操作类型为“WRITE”可选RC和UC；操作类型为“READ”可选RC；操作类型为“SEND”可选RC、UC、UD和XRC。
   压测信息	诊断类型选择“RDMA诊断”，诊断功能勾选“性能压测”时需配置。 任务节点 任务RDMA设备 任务ib端口 目标节点 目标RDMA设备 目标ib端口 端口：默认为18515，范围为0~65535 拨测次数 说明： 压测信息中的端口与拨测信息中的端口不可相同。
   任务时间	配置任务是否立即执行，默认选择“立即执行”，可选“立即执行”和“预约定时启动”；“高级配置”中需配置。 选择“预约定时启动”时，需配置“采集方式”、“采集时间”和“采集日期”。 周期采集：该任务在采集周期内每天生效一次；周期采集需配置“采集时间”和“采集日期”。 单次采集：该任务只生效一次；单次采集需配置“采集日期和时间”。 说明： 单个用户最多可创建20个预约任务。 新创建的预约任务会出现在右上角“>工具设置>系统诊断”中的“预约任务”列表中，可在“预约任务”列表中查看、修改和删除（可批量删除）预约任务。 预约任务暂不支持重启，有预约的任务暂无重启按钮。

3. 单击“确认”完成分析任务的创建。

   单击任务名称后面对应的图标可以执行如下操作：

   • ：停止分析任务，停止分析任务后，已采集的信息会被删除。
   • ：重启分析任务，可修改任务参数配置并重新启动分析任务，取消任务或任务失败时可使用。
   • ：再次运行分析任务，自动命名任务并重新启动分析任务。
   • ：删除分析任务，删除分析任务会将该分析任务下的数据都删除，请谨慎操作。
   • ：修改任务或报告名称，可修改对应任务或报告名称（报告名称规则同任务名称一致）。


   用户中途离开（如退出登录）或切换界面，采集分析任务不中断。

   用户经鉴权后，重新访问系统，可以查看进行中的任务执行进度，或已完成分析任务的分析报告。
