查看分析结果

前提条件

已创建网络IO诊断任务，并且成功完成分析。

操作步骤

1. 在左侧“系统诊断”区域，单击指定分析任务名称。

   展开节点列表。

2. 单击节点名称查看分析结果。

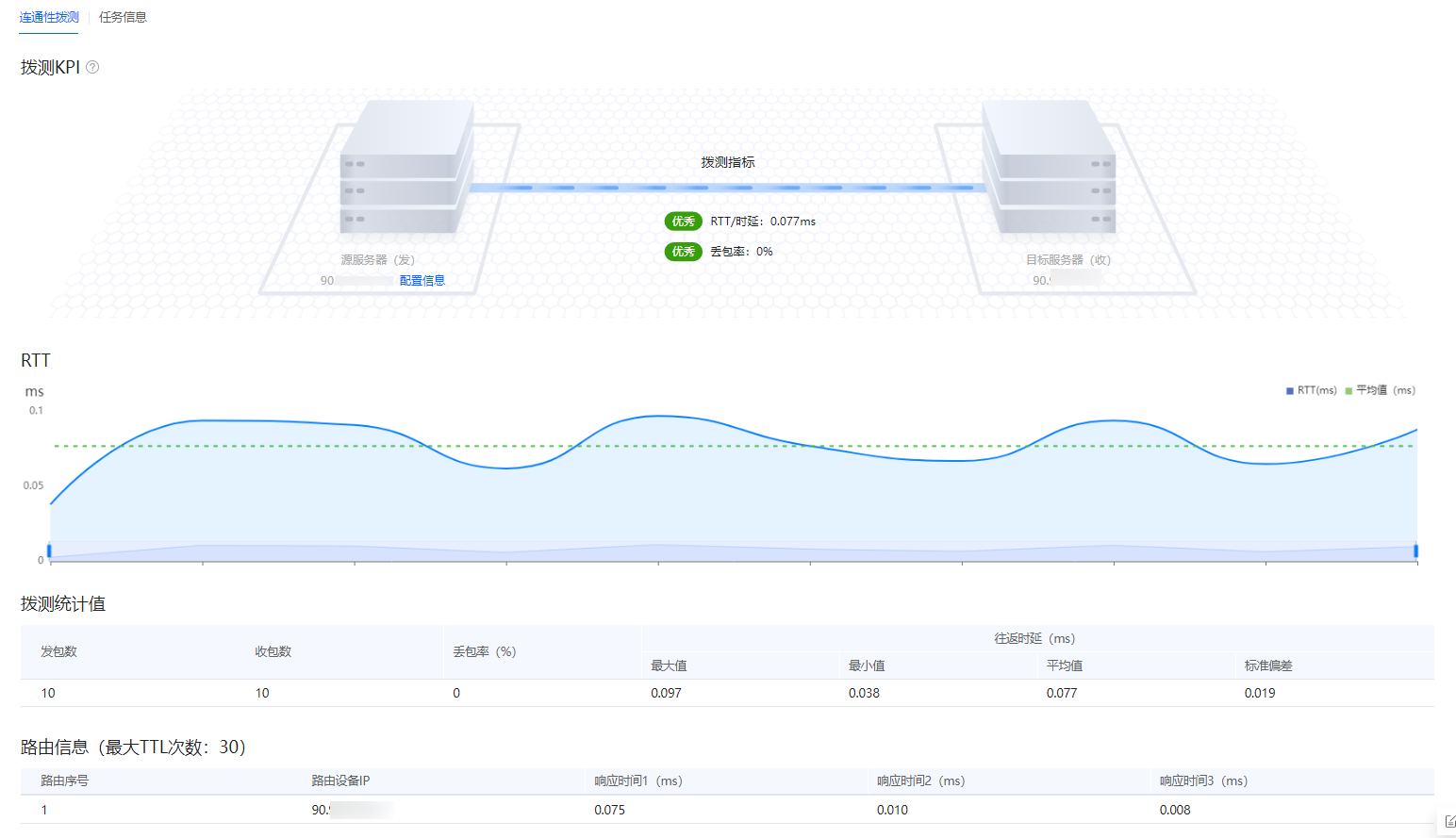

   单击节点名称默认打开“连通性拨测”页签，如图1所示，参数说明如表1所示。



   • 若分析连通性拨测成功，拨测KPI图连通，点击服务器，弹窗显示配置信息；若分析连通性拨测失败，拨测KPI断开，显示拨测失败原因及建议。
   • 拨测成功后，可点击服务器图标下的“配置信息”，弹框展示服务器配置信息。
   图1 连通性拨测


   表1 连通性拨测页签-参数说明

   参数	说明
   发包数	显示发送数据包数量。
   收包数	显示接受数据包数量。
   丢包率（%）	显示数据包丢包比例。
   最大值	显示时延最大值。
   最小值	显示时延最小值。
   平均值	显示平均时延。
   标准偏差	显示平均偏差时延。
   路由序号	显示路由序号。
   路由设备IP	显示路由设备IP。
   响应时间1（ms）	显示路由响应时间。
   响应时间2（ms）	显示路由响应时间。
   响应时间3（ms）	显示路由响应时间。

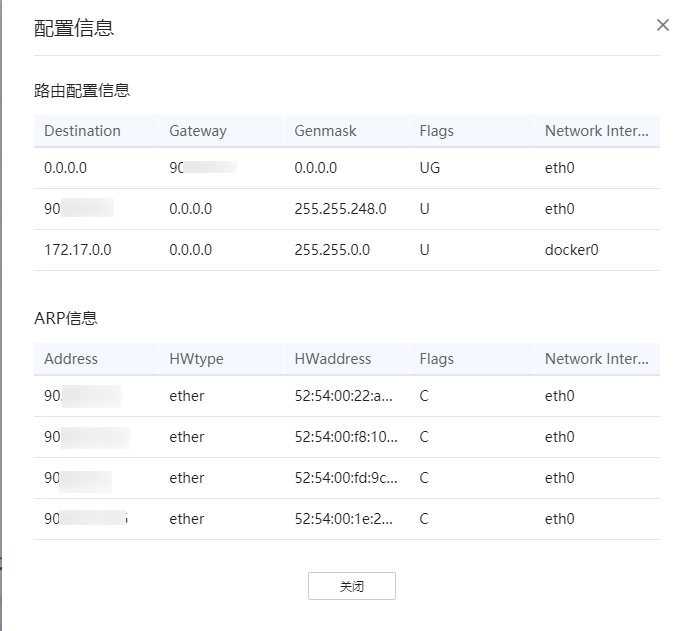

   单击“配置信息”可查看服务器详细配置，如图2所示。

   图2 配置信息


   表2 配置信息-参数说明

   参数	说明
   Destination	显示本地地址。
   Gateway	显示网关信息。
   Genmask	显示掩码信息。
   Flags	显示网络接口状态。
   Network Interface	显示网口信息。
   Address	显示网络地址。
   HWtype	显示网卡类型。
   HWaddress	显示mac地址。

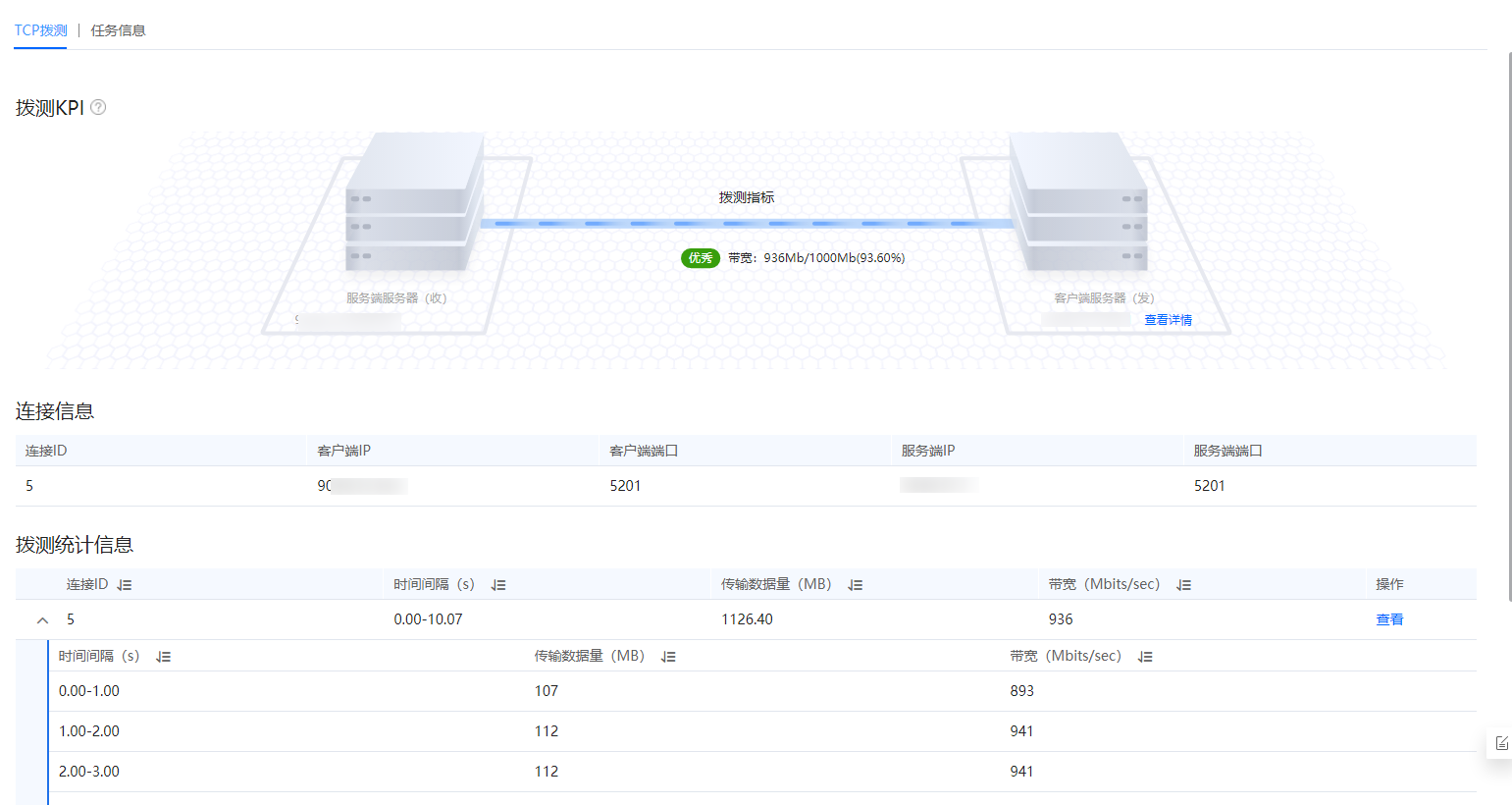

   拨测类型选择“TCP拨测”时，TCP拨测如图3所示，参数说明如表3所示。

   图3 TCP拨测


   表3 TCP拨测-参数说明

   参数	说明
   连接信息
   连接ID	显示拨测时连接的ID。
   远端IP	显示拨测时客户端IP地址。
   远端端口	显示拨测时客户端端口。
   本端IP	显示拨测时服务端IP地址。
   本端端口	显示拨测时服务端端口。
   拨测统计信息
   连接ID	显示拨测时连接的ID。
   时间间隔（s）	显示拨测时采集数据的时间间隔。
   传输数据量（MB）	显示某一时间间隔内传输的数据量。
   带宽（Mbits/sec）	显示某一时间间隔内的带宽。
   重传	显示是否存在数据失败重传的情况。
   窗口大小（MB）	显示拨测时TCP数据窗口大小。
   操作	显示详细信息，点击可查看。

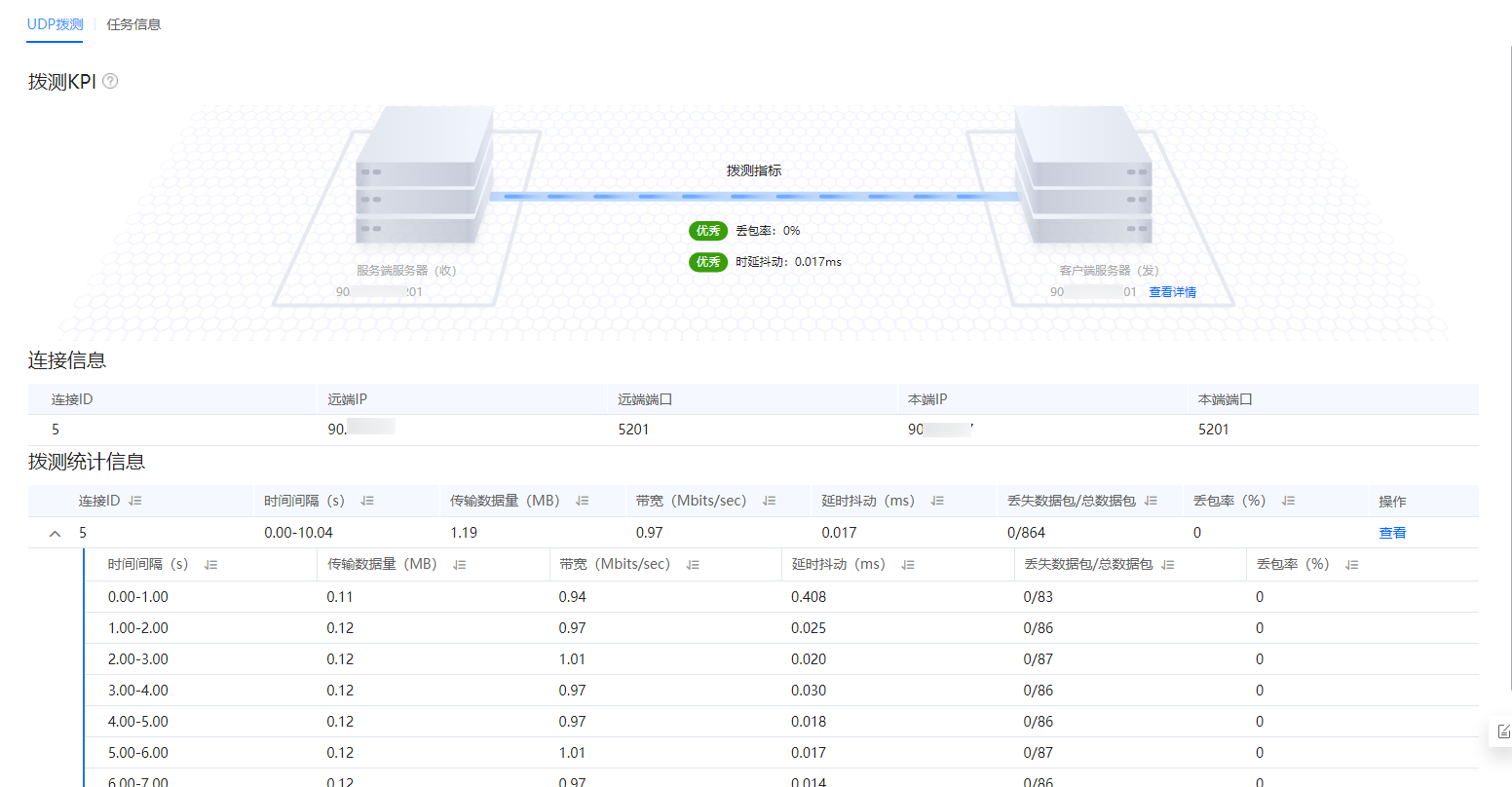

   拨测类型选择“UDP拨测”时，如图4所示，参数说明如表4所示。

   图4 UDP拨测


   表4 UDP拨测-参数说明

   参数	说明
   连接信息
   连接ID	显示拨测时连接的ID。
   远端IP	显示拨测时客户端IP地址。
   远端端口	显示拨测时客户端端口。
   本端IP	显示拨测时服务端IP地址。
   本端端口	显示拨测时服务端端口。
   拨测统计信息
   连接ID	显示拨测时连接的ID。
   时间间隔（s）	显示拨测时采集数据的时间间隔。
   传输数据量（MB）	显示某一时间间隔内传输的数据量。
   带宽（Mbits/sec）	显示某一时间间隔内的带宽。
   延时抖动（ms）	显示延时抖动时间。
   丢失数据包/总数据包	显示数据传输时丢失数据包和总数据包数。
   丢包率（%）	显示丢包率。
   操作	显示详细信息，点击可查看。

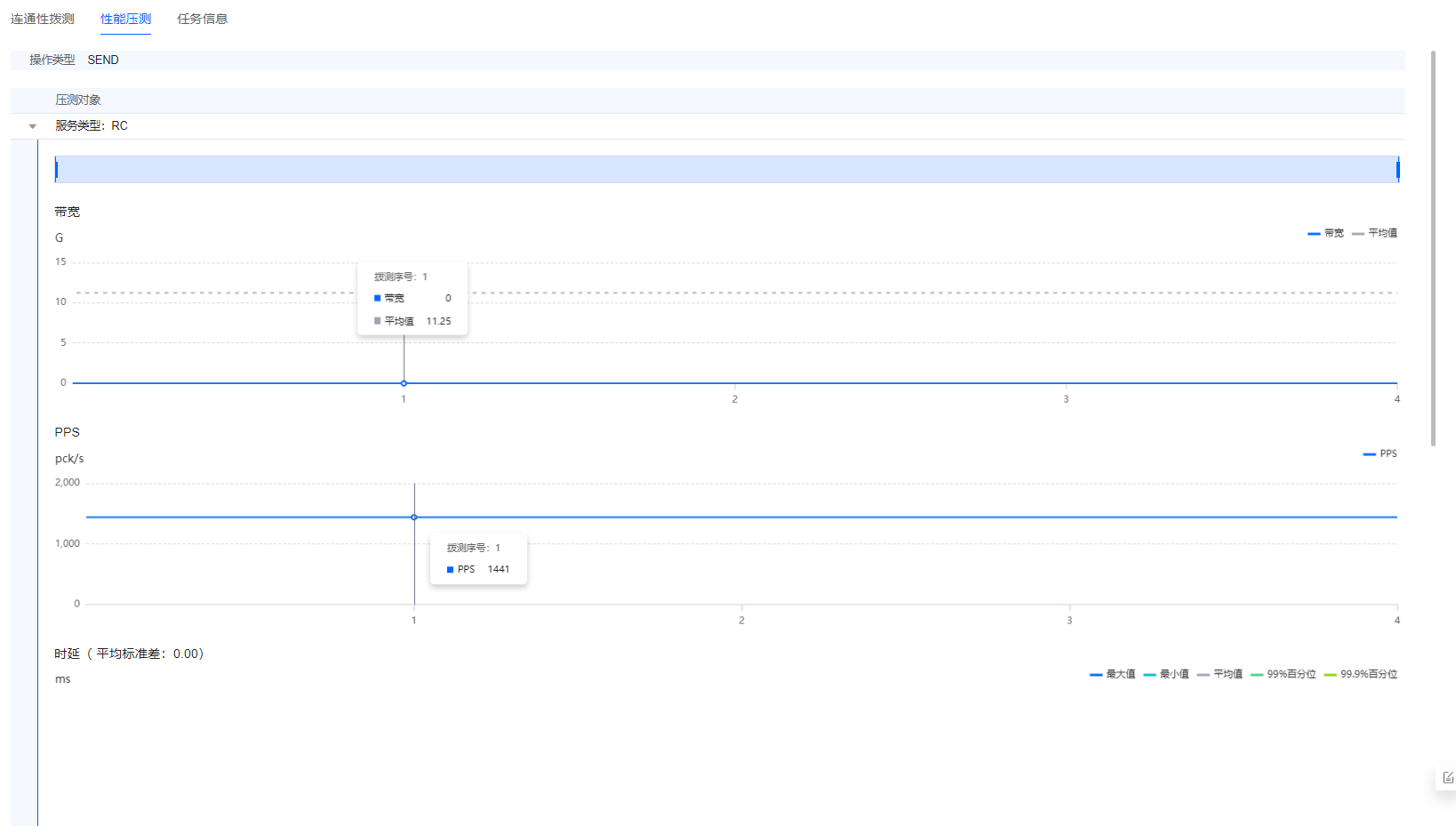

   “RDMA诊断”时网络拨测如图5所示，性能压测如图6所示。

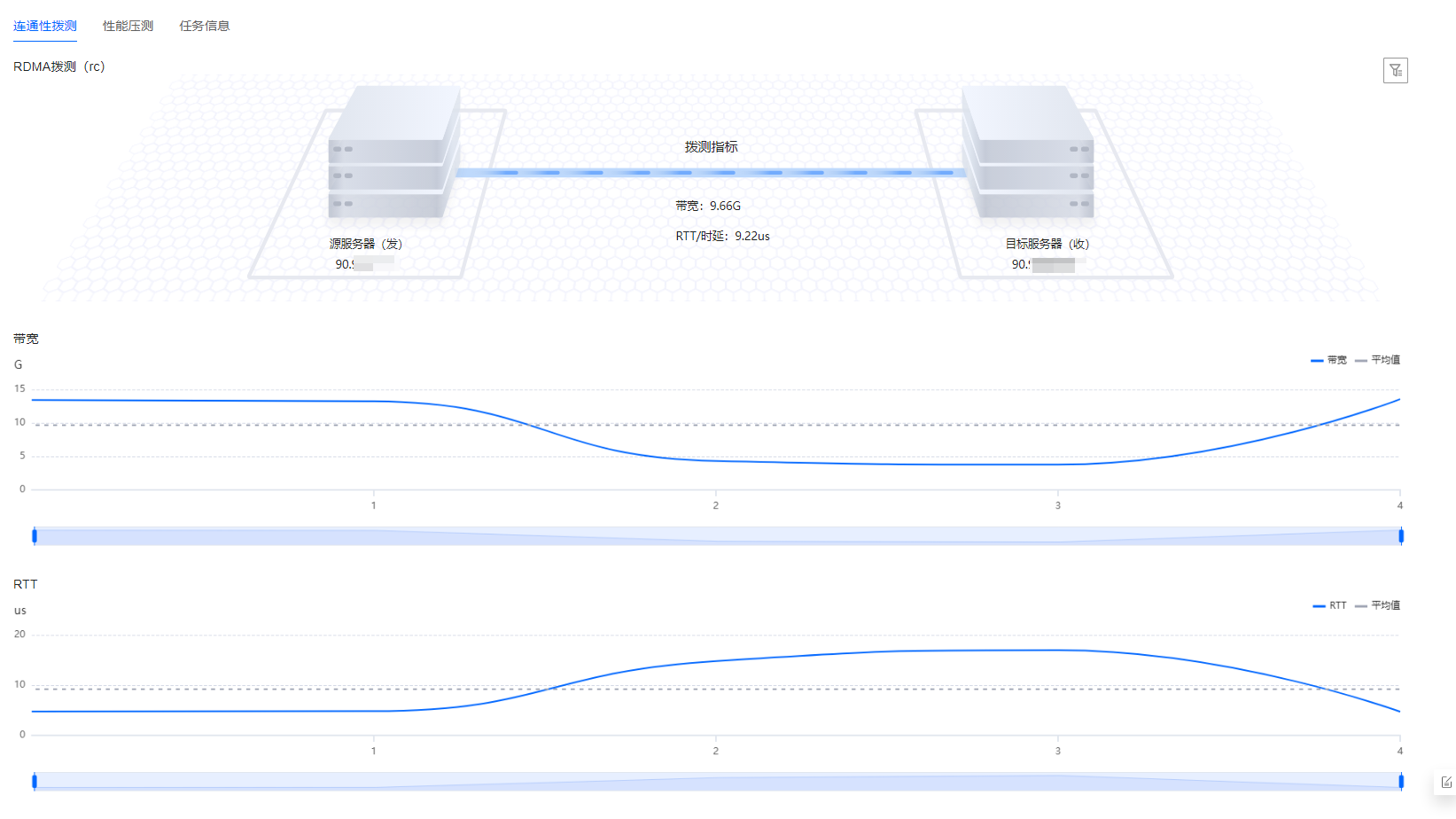

   图5 RDMA拨测

   图6 性能压测


3. 单击“网络负载监测”页签。

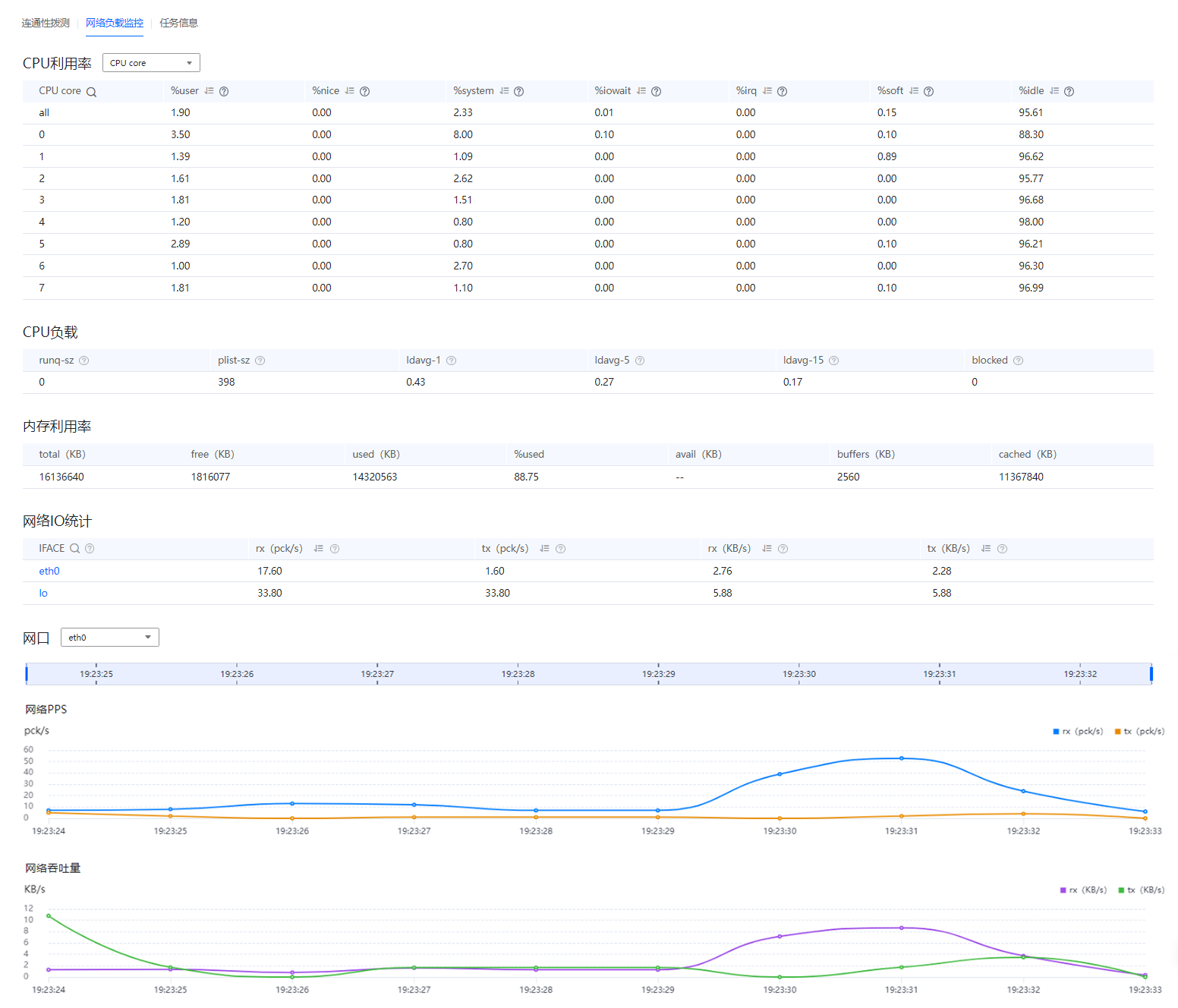

   查看“网络负载监测”分析内容，如图7所示，参数如表5所示。



   • CPU利用率区域可通过下拉列表切换CPU core和NUMA NODE查看详情。
   • 网卡可通过下拉列表进行切换查看网络吞吐量图。
   图7 网络负载监测


   表5 网络负载监测-参数说明

   参数	说明
   CPU利用率
   CPU core	显示CPU核编号。
   NUMA NODE	显示NUMA编号。
   %user	显示在用户态运行时所占用CPU总时间的百分比。
   %nice	显示在用户态改变过优先级的进程运行时所占用CPU总时间的百分比。
   %system	显示在内核态运行时所占用CPU总时间的百分比（不包括硬件中断和软件中断的时间）。
   %iowait	显示CPU等待磁盘I/O操作导致空闲状态的时间占CPU总时间的百分比。
   %irq	显示CPU服务硬件中断所花费时间占CPU总时间的百分比。
   %soft	显示CPU服务软件中断所花费时间占CPU总时间的百分比。
   %idle	显示CPU空闲且系统没有未完成的磁盘I/O请求的时间占总时间的百分比。
   CPU负载
   runq-sz	显示运行队列的长度，即等待运行任务的数量。
   plist-sz	显示在任务列表中的任务的数量。
   ldavg-1	显示最后1分钟的系统平均负载。
   ldavg-5	显示最后5分钟的系统平均负载。
   idavg-15	显示最后15分钟的系统平均负载。
   blocked	显示当前阻塞的任务数，正在等待I/O完成。
   内存利用率
   total（KB）	显示系统总的可用内存大小。
   free（KB）	显示剩余可用内存大小。
   used（KB）	显示已被使用的内存大小。
   %used	显示已被使用的内存占总内存的百分比。
   avail（KB）	显示可被应用程序使用的内存大小。
   buffers（KB）	显示被buffer的内存大小。
   cached（KB）	显示cache中的内存大小。
   网络IO统计
   IFACE	显示网络接口名称。
   rx（pck/s）	显示每秒接收的数据包总数。
   tx（pck/s）	显示每秒发送的数据包总数。
   rx（KB/s）	显示每秒接收的字节总数。
   tx（KB/s）	显示每秒发送的字节总数。
   接收/发送侧网络数据流统计
   处理核	显示处理核序号。
   数据大小（KB）	显示通过的数据量大小。
   网口名称	显示网口名称。
   队列号	显示当前队列号。
   协议簇	显示当前使用的协议簇。
   协议	显示当前使用的协议。
   源地址	显示源IP地址。
   源端口	显示源端口号。
   目的地址	显示目的端IP地址。
   目的端口	显示目的端的端口号。
   进程号	显示当前进程号。
   进程名	显示当前进程名。
   线程号	显示当前线程号。
   TGID	显示线程组号。
   command	显示执行的命令。
   date_len（KB）	显示数据大小。
   dev	显示设备名称。
   queue	显示队列号。
   source ip	显示源IP地址。
   source port	显示源端口号。
   dest ip	显示目的端IP地址。
   dest port	显示目的端的端口号。
   TID	显示线程号。

   在“网络负载监测”页签下的网络IO统计区域，点击网卡会弹出详细信息页面。

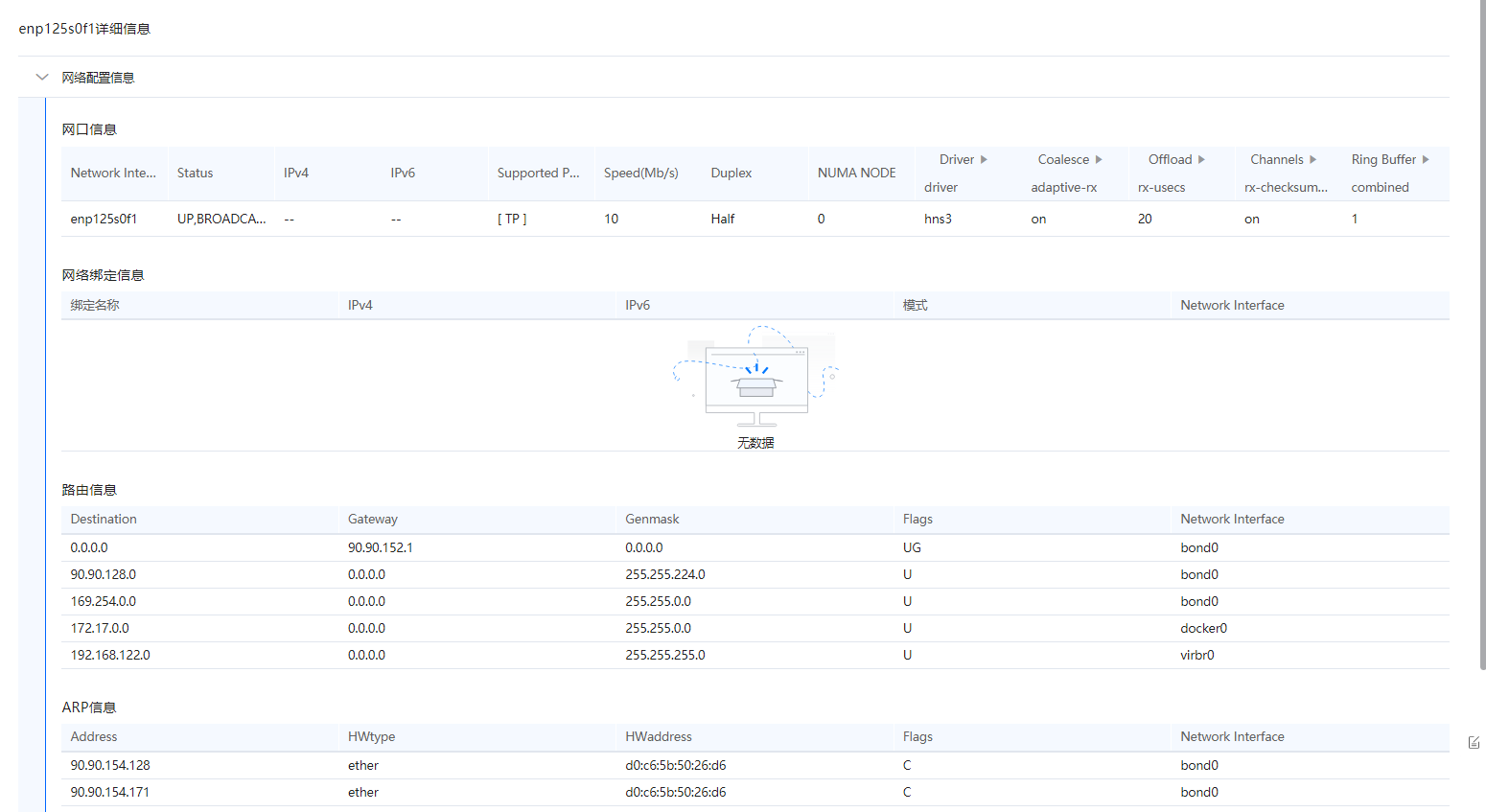

   图8 网卡信息


   表6 网卡信息页面参数说明

   参数	说明
   网络配置信息
   Network Interface	显示网卡名称。
   Status	显示网卡状态。
   IPv4	显示是否支持IPv4协议类型。
   IPv6	显示是否支持IPv6协议类型。
   Supported Port	显示支持的端口。
   Speed（Mb/s）	显示网络速率。
   Duplex	显示网卡工作类型。
   NUMA NODE	显示绑定的NUMA NODE。
   driver	显示驱动名称。
   version	显示驱动版本。
   firmware version	显示软件的版本号。
   adaptive-rx	显示接收队列的动态聚合执行功能开关状态。
   adaptive-tx	显示发送队列的动态聚合执行功能开关状态。
   rx-usecs	显示产生一个中断之前至少有一个数据包被接收之后的微秒数。
   tx-usecs	显示产生一个中断之前至少有一个数据包被发送之后的微秒数。
   rx-framcs	显示产生中断之前发送的数据包数量。
   rx-checksumming	显示接收包校验和开关状态。
   tx-checksumming	显示发送包校验和开关状态。
   scatter-gather	显示分散/聚集功能开关状态。
   TSO	显示TCP-segmentation-offload开关状态。
   UFO	显示UDP-fragmentation-offload开关状态。
   LRO	显示large-receive-offload开关状态。
   GSO	显示generic-segmentation-offload开关状态。
   GRO	显示generic-receive-offload开关状态。
   Tx	发送的环形缓冲区大小，单位为字节。
   Rx	接收的环形缓冲区大小，单位为字节。
   绑定名称	显示绑定网卡名。
   模式	显示模式信息。
   Destination	显示本地地址。
   Gateway	显示网关信息。
   Genmask	显示掩码信息。
   Flags	显示网络接口状态。
   Address	显示网络地址。
   HWtype	显示网卡类型。
   HWaddress	显示mac地址。
   Flags	显示网络接口状态。
   中断及XPS/RPS信息
   硬中断编号	显示硬中断编号。
   设备信息	显示设备信息。
   PCIE设备BDF号	显示PCIE设备BDF号。
   中断事件名称	显示中断事件名称。
   中断绑核信息	显示中断绑核信息。
   中断频率（次/s）	显示中断频率。
   网络设备名称	显示网络设备名称。
   xps_cpus	显示xps绑核的CPU。
   rps_cpus	显示rps绑核的CPU。
   rps_flow_cnt	显示每个队列负责flow的最大数量。
   软中断信息	显示软中断信息。
   CPU核	显示CPU核编号。
   硬中断绑核数量	显示硬中断绑核数量。
   XPS绑核数量	显示XPS的绑核数量。
   RPS绑核数量	显示RPS的绑核数量
   软硬中断频率（次/s）	显示软硬中断的频率。
   占用网络IO的进程
   Local Interface	显示本端网口。
   Protocol	显示支持的网络协议类型。
   Local IP	显示本端IP。
   Local Port	显示本端端口。
   Remote IP	显示对端IP
   Remote Port	显示对端端口。
   PID	显示进程的进程号。
   Command	显示具体操作信息。

4. 单击“丢包诊断”页签。

   查看“丢包诊断”分析内容，如图9所示，参数说明如表7所示。



   单击“查看排查建议”可以查看系统给出的排查建议。

   如参数后有图标，可以点击进行搜索需要参数。

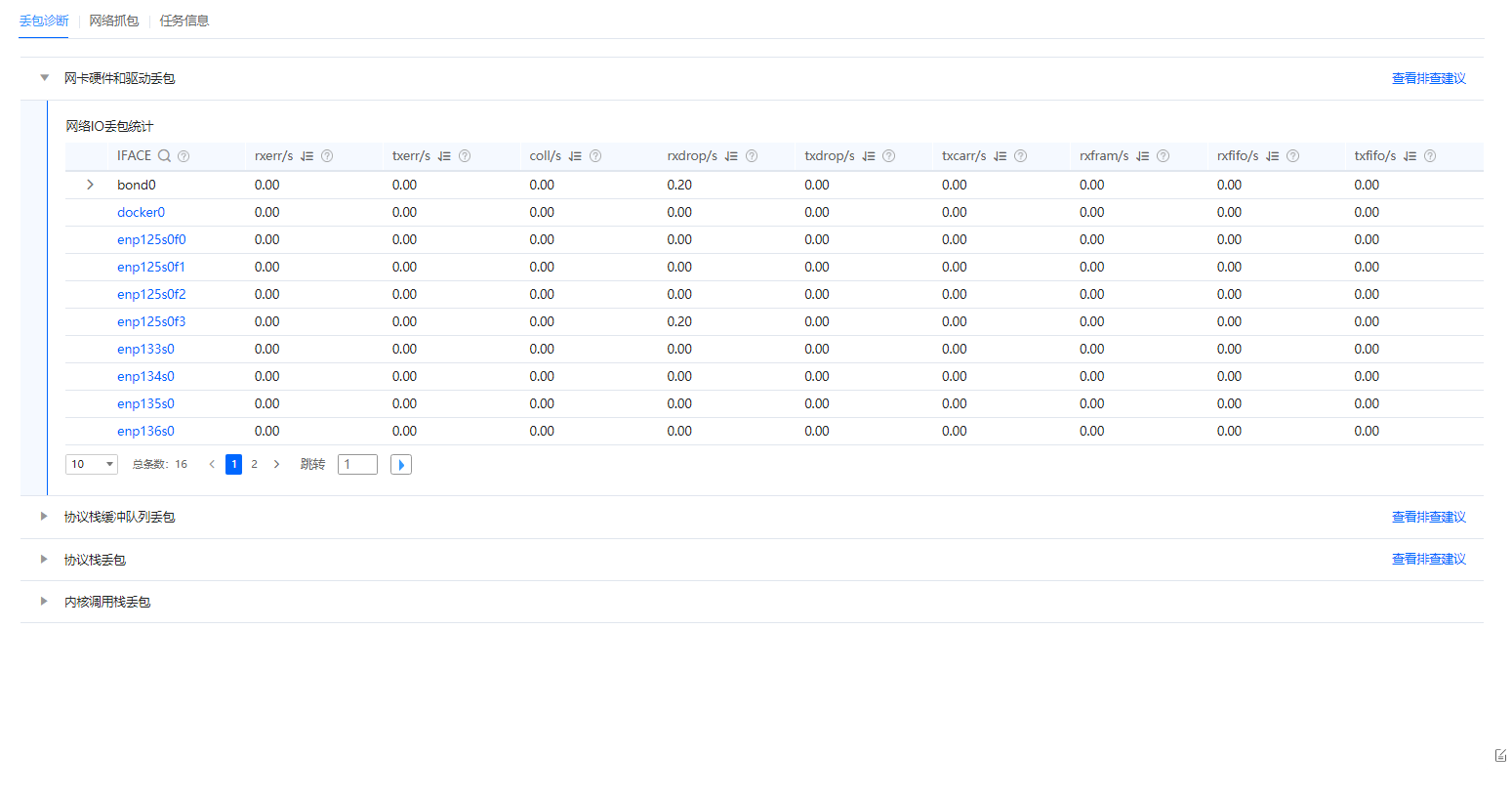

   图9 丢包诊断


   表7 丢包诊断参数说明

   参数	说明
   网卡硬件和驱动丢包
   IFACE	显示网络接口名称。
   rxerr/s	显示每秒接收到的损坏的数据包数量。
   txerr/s	显示发送数据包时，每秒发生错误的总数。
   coll/s	显示每秒发生冲突的数据包数量。
   rxdrop/s	显示发送数据包进入Ring Buffer后，每秒钟丢弃的数据包的数量。
   txdrop/s	显示接收数据包进入Ring Buffer后，每秒钟丢弃的数据包的数量。
   txcarr/s	显示每秒发送的载波错误数。
   rxfram/s	显示接收数据包时，每秒发生的帧对齐错误数。
   rxfifo/s	显示接收数据包时，每秒发生FIFO溢出错误的次数。
   txfifo/s	显示发送数据包时，每秒发生FIFO溢出错误的次数。
   协议栈缓存队列丢包
   Queue（CPU core）	显示CPU核队列。
   received/s	显示每秒接收的协议栈缓存。
   drop/s	显示每秒丢弃的协议栈缓存。
   drop rate（%）	显示丢包率。
   内核调用栈丢包
   函数名称	显示调用函数的名称。
   模块名称	显示调用模块的名称。
   协议类型	显示数据包的协议类型。
   SKB丢弃次数	显示SKB丢包次数。
   调用栈信息	显示调用栈信息。

5. 单击“网络抓包”页签。

   查看“网络抓包”分析内容，如图10所示，参数说明如表8所示。

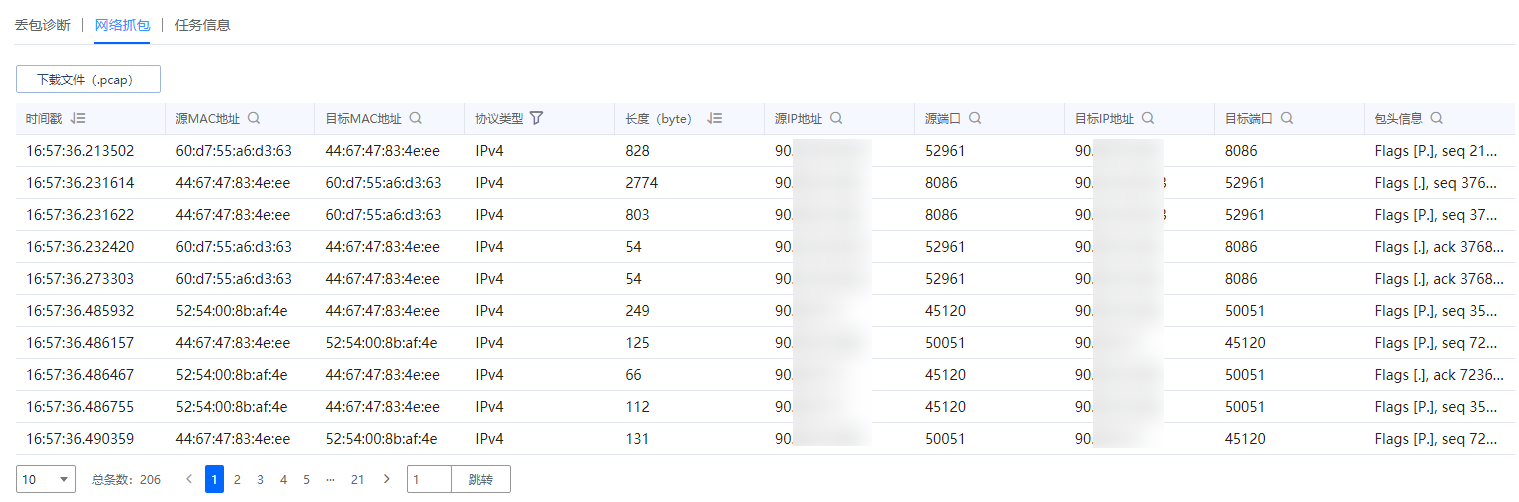

   图10 网络抓包


   表8 网络抓包参数说明

   参数	说明
   时间戳	显示抓包的时间点。
   源MAC地址	显示源MAC地址。
   目标MAC地址	显示目的MAC地址。
   协议类型	显示协议类型。
   长度	显示抓包的长度。
   源IP地址	显示源IP地址。
   源端口	显示源端口号。
   目标IP地址	显示目的IP地址。
   目标端口	显示目的端口号。
   包头信息	显示抓包得到的包头信息。

6. 单击“任务信息”页签查看当前节点任务的详细配置信息和采集信息。


   如果任务执行失败，“任务信息”界面上会显示任务失败的原因。

   如果任务执行成功，但有部分不影响整体的数据采集失败，可查看“异常信息”。

   “采集结束原因”可表明当前任务数据采集结束原因，如“到达任务采集时间”和“到达文件采集大小”等。
