boussinesqThermal3d算例运行和验证

操作步骤

1. 使用PuTTY工具，以root用户登录服务器。
2. 执行以下命令加载环境变量。

   export PATH=/path/to/GNU/bin: /path/to/OPENMPI/bin:$PATH
   export LD_LIBRARY_PATH=/path/to/GNU/lib64:/path/to/OPENMPI/lib:$LD_LIBRARY_PATH

3. 执行以下命令创建“hostfile”文件并添加节点信息。

   echo -e 'node1\nnode2\n…\nnodex' > /path/to/HOSTFILE



   • “node1、node2、…、nodex”分别为各节点的主机名，可通过命令“hostname”查询各主机名，“\n”为换行符。
   • 该步骤在多节点运行时为必须执行，单节点可跳过。

4. 执行以下命令进入cavity2d算例目录。

   cd /path/to/PALABOS/palabos-v2.1r0/examples/showCases/boussinesqThermal3d

5. 执行以下命令编译安装。

   make -j 16

6. 执行以下命令运行测试算例。

   time mpirun --allow-run-as-root -mca btl ^openib --hostfile /path/to/HOSTFILE -x OMP_NUM_THREADS=1 -x PATH -x LD_LIBRARY_PATH -N 96 ./rayleighBenard3D 100



   单节点运行时执行以下命令运行测试算例:

   time mpirun --allow-run-as-root -mca btl ^openib -np 96 ./rayleighBenard3D 100

   运行完成后，可使用ll命令在tmp目录查看生成的vti文件。

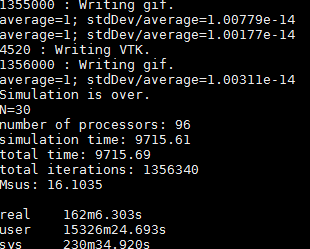

   显示结果样例如下图1所示。

   图1 结果样例




   图示中“VTK”为vti文件，后缀不显示。
