部署OSD节点

划分OSD分区

Ceph 14.2.8采用了BlueStore作为后端存储引擎，没有了Jewel版本的Journal盘分区的划分，而是变成DB分区（元数据分区）和WAL分区。这两个分区分别存储BlueStore后端产生的元数据和日志文件。在集群部署时，每个Ceph节点配置2块2.9TB（或2块7TB）的NVMe盘。一般WAL分区大于10GB就足够使用，Ceph官方文档建议每个DB分区不小于每个数据盘容量的4%，具体可根据NVMe盘容量灵活设置。基于当前NVMe盘，采用表1推荐配置，NVMe盘划分为12个10GB分区、12个25GB分区，分别对应WAL分区、DB分区，剩余NVMe盘额外划分为两个分区，后续Global Cache服务端部署中5时使用。

表1 硬盘分区

数据盘大小

DB分区

WAL分区

BDM分区

2*2.9TB

12*25GB

12*10GB

2*2.7TB

2*7TB

12*50GB

12*10GB

2*6.6TB

以下操作需在ceph1~ceph3均执行一次，此处以“/dev/nvme0n1和/dev/nvme1n1”为例说明，如果有多块NVMe SSD或SATA/SAS接口SSD，只需将脚本中的“/dev/nvme0n1和/dev/nvme1n1”盘符替换为对应盘符即可。

对于非推荐配置，若NVMe盘划分的DB分区和WAL分区空间不足，将会放到HDD中，影响性能。

  1. 创建分区脚本。

    1. 新建“partition.sh”文件。
      1
      vim partition.sh
    2. 按“i”键进入编辑模式，添加如下内容。
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
      #!/bin/bash

parted -s /dev/nvme0n1 mklabel gpt
parted -s /dev/nvme1n1 mklabel gpt

start=4
# 交叉划分6个10G分区和6个25G分区
for i in {1..6}
do
end=`expr $start + 10240`
parted /dev/nvme0n1 mkpart primary ${start}MiB ${end}MiB
parted /dev/nvme1n1 mkpart primary ${start}MiB ${end}MiB
start=$end

end=`expr $start + 25600`
parted /dev/nvme0n1 mkpart primary ${start}MiB ${end}MiB
parted /dev/nvme1n1 mkpart primary ${start}MiB ${end}MiB
start=$end
done
parted /dev/nvme0n1 mkpart primary ${end}MiB 100%
parted /dev/nvme1n1 mkpart primary ${end}MiB 100%

      此脚本内容只适用于当前硬件配置，其它硬件配置可参考此脚本。

    3. 按“Esc”键退出编辑模式，输入:wq!并按“Enter”键保存退出文件。

  2. 执行脚本，创建分区。

    1
    bash partition.sh

部署OSD节点

以下脚本的“/dev/sda-/dev/sdl”12块硬盘均为数据盘，OS安装在“/dev/sdm”上。实际情况中可能会遇到OS硬盘位于数据盘中间的情况，例如系统盘安装到了“/dev/sde”，则不能直接使用以下脚本直接运行，否则部署到“/dev/sde”时会报错。此时需要重新调整脚本，避免脚本中包含数据盘以外的如OS盘、做DB/WAL分区的SSD盘等。

  1. 确认各个节点各硬盘的sd*。

    1
    lsblk

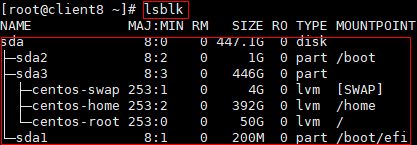

    如图，/dev/sda是系统盘。

    有一些硬盘可能是以前Ceph集群里的数据盘或者曾经安装过操作系统，那么这些硬盘上很可能有未清理的分区，lsblk命令可以看到各个硬盘下是否有分区。假如/dev/sdb硬盘下发现有分区信息，可用如下命令清除：

    1
    ceph-volume lvm zap /dev/sdb --destroy

    必须先确定哪些盘做为数据盘使用，当数据盘有未清理的分区时再执行清除命令。

  2. 创建OSD部署脚本。

    1. 新建“create_osd.sh”文件。
      1
2
      cd /etc/ceph/
vim /etc/ceph/create_osd.sh
    2. 按“i”键进入编辑模式，添加如下内容。
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
      #!/bin/bash

for node in ceph1 ceph2 ceph3
do
j=1
k=2
for i in {a..f}
do
ceph-deploy osd create ${node} --data /dev/sd${i} --block-wal /dev/nvme0n1p${j} --block-db /dev/nvme0n1p${k}
((j=${j}+2))
((k=${k}+2))
sleep 3
done

j=1
k=2
for i in {g..l}
do
ceph-deploy osd create ${node} --data /dev/sd${i} --block-wal /dev/nvme1n1p${j} --block-db /dev/nvme1n1p${k}
((j=${j}+2))
((k=${k}+2))
sleep 3
done

done

      此脚本内容只适用于当前硬件配置，其他硬件配置可参考此脚本。

      其中，ceph-deploy osd create命令中：
      • ${node}是节点的hostname。
      • --data选项后面是作为数据盘的设备。
      • --block-db选项后面是DB分区。
      • --block-wal选项后面是WAL分区。

      DB和WAL通常部署在NVMe SSD上以提高写入性能，如果没有配置NVMe SSD或者直接使用NVMe SSD作为数据盘，则不需要--block-db和--block-wal，只需要--data指定数据盘即可。

    3. 按“Esc”键退出编辑模式，输入:wq!并按“Enter”键保存退出文件。

  3. 在ceph1上运行脚本。

    1
    bash create_osd.sh

  4. 创建成功后，查看是否正常，即36个OSD是否都为up。

    1
    ceph -s
