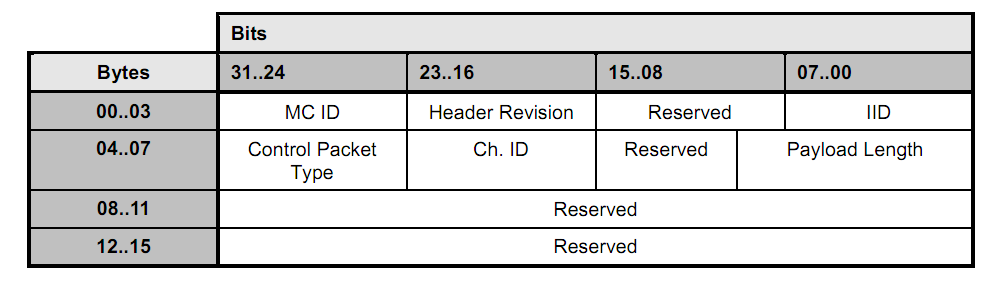

NC-SI Header结构如图1所示，命令字段说明如表1所示。
字段 |
描述 |
|---|---|
MC ID |
MC ID字段1字节长，标识了NCSI包对应的管理控制器。在NCSI 1.0.1版本中，该字节规定为0x00。网络控制器每收到一个管理控制器发出的NCSI请求时都必须将请求包中的MC ID字段拷贝到响应包的MC ID字段中。 |
Header Revision |
Header Revision字段1字节长，标识了NCSI命令包头的版本号。在NCSI 1.0.0a版本中，该字节规定为0x01。 |
IID |
IID字段1字节长。网络控制器可以用IID来辨别当前NCSI命令是一个新的请求还是一个超时重传的请求；管理控制器可以用IID来确认某个特定的NCSI请求是否得到了相应。 |
Control Packet Type |
Control Packet Type字段1字节长，用于标识特定的NCSI命令请求与响应。每个NCSI请求命令都对应着0x00到0x7F之间唯一的一个命令号，而对该NCSI请求包的响应的命令号就是把NCSI请求的命令号的最高位置为1，这样就建立了128个NCSI请求命令与相应的128个 NCSI响应命令之间的一一对应关系。 |
Channel ID |
Channel ID字段1字节长。每个NCSI管理控制器可以对应一个或者多个package，这些package可以属于同一个网络控制器，也可以属于不同的网络控制器。每个package的内部又可以定义一个或者多个信道（channel）。所有的NCSI数据包都是在某个特定的channel 中传输的，Channel ID字段就标识了当前NCSI数据包所在的channel。Channel ID分为packet ID和Internal Channel ID，每个packet ID对应一个网卡，目前一个BMC就连一个网卡，所以packet ID的固定的，而Internal Channel ID代表软件虚拟出来的网卡与BMC相连的4条路径。 |
Payload Length |
Payload Length字段12比特长，标识了紧随NCSI包头之后的 NCSI 载荷的长度。只包括其中的Data字段。 |
Reserved |
图中标有Reserved 的区域均为保留字段，通常被置为0。 |
