SP670实现了将软件IPsec功能全卸载到硬件执行，将数据处理单元从CPU转移到网卡设备，减小了CPU的负载，提高了数据处理效率，具体卸载内容如表1所示。
卸载模式 |
软件IPsec |
全卸载 package offload |
|---|---|---|
Software |
|
SPD SAD |
Hardware |
NA |
|

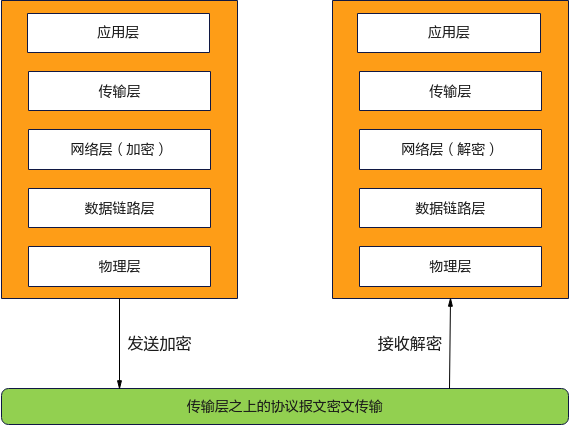

在IPsec场景中，业务发送明文报文，并在网络层对业务数据加密后，再将密文发送到网络中，接收方收到密文后，在解密之后通知给应用层业务。

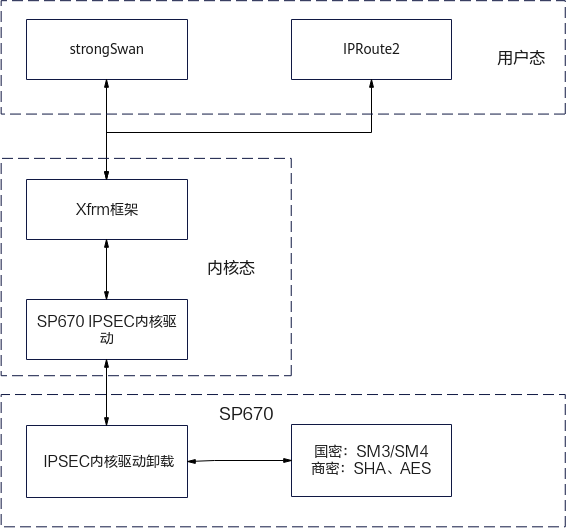

控制面
在用户空间中，SP670可以使用StrongSwan或IProute2进行IKE协商，并调用Xfrm框架进行SA/SP资源配置。随后再通过网卡内核驱动将SA/SP数据卸载到硬件设备中，完成用户空间和内核空间的SA/SP卸载交互。
在IPsec全卸载模式下，SA和SP内容会卸载到硬件对应的安全数据库SAD和SPD中。SP670采用SA、SP存储四元组的方案，作为加解密过程中的键值（sa_key/sp_key），完成加解密过程中的SA/SP查找匹配，数据结构如表2所示。
SP KEY |
SA KEY |
|---|---|
FuncID（PF/VF设备标识） |
FuncID（PF/VF设备标识） |
Source IP（源IP地址） |
SPI（安全参数索引） |
Destination IP（目的IP地址） |
Destination IP（目的IP地址） |
IP next proto（IPsec所保护的流量类型，仅TCP/UDP） |
IPsec proto（IPsec的安全协议类型，仅ESP） |
数据面
在通信过程中，应用层下发的明文数据会从内核空间进入网卡驱动，随后进入网卡设备处理。网卡设备以报文中的SIP, DIP, IP proto为KEY在SPD中查找到对应的SP，并根据SP中的信息查找到报文加解密使用的SA，根据SA中加密信息对报文进行加密并发送。
接收端接收到被加密报文后，网卡设备会根据SA键值信息sa_key查找对应SA，调用加解密引擎进行解密处理，随后将数据经由网卡驱动上送至内核空间。
TSO
TSO（TCP Segmentation Offload）即TCP分片卸载，作用为减少TCP数据传输中对CPU资源的消耗。TSO将由CPU处理的分片工作转移至网络设备进行，使得大块数据在网络设备处按MTU（Maximum Transmission Unit，最大传输单元）进行分片，减少了CPU负载，提高了数据处理效率，提升网络性能。
SP670支持TSO的硬件卸载，在网卡上实现TSO分片加解密功能。

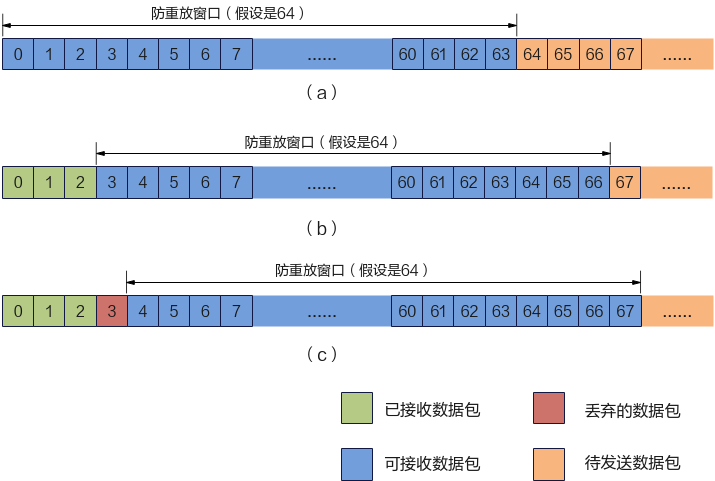

防重放
防重放功能有效地避免了攻击方重复转发或延时转发截获的ESP报文，通过数据包中ESP头部的报文序列号（Sequence Number）字段，判断当前报文是否已经被正确地接收，从而选择丢弃或接收该报文。
ESP报文头部包含了32位低位序列号，在使用防重放功能时，接收端需要根据SA中信息来调整防重放功能的策略，即防重放窗口（replay window）大小和是否开启扩展序列号ESN。当开启扩展序列号功能时，高位序列号会纳入完整性校验。
根据SA中防重放窗口（replay_window）和扩展序列号（ESN）参数的配置情况，支持用户设置三种防重放功能模式：关闭防重放，开启防重放功能以及开启带ESN的防重放功能。
