外观

外观

SP680实物外观如图1所示，3D模型请前往计算产品3D展示网站查看。

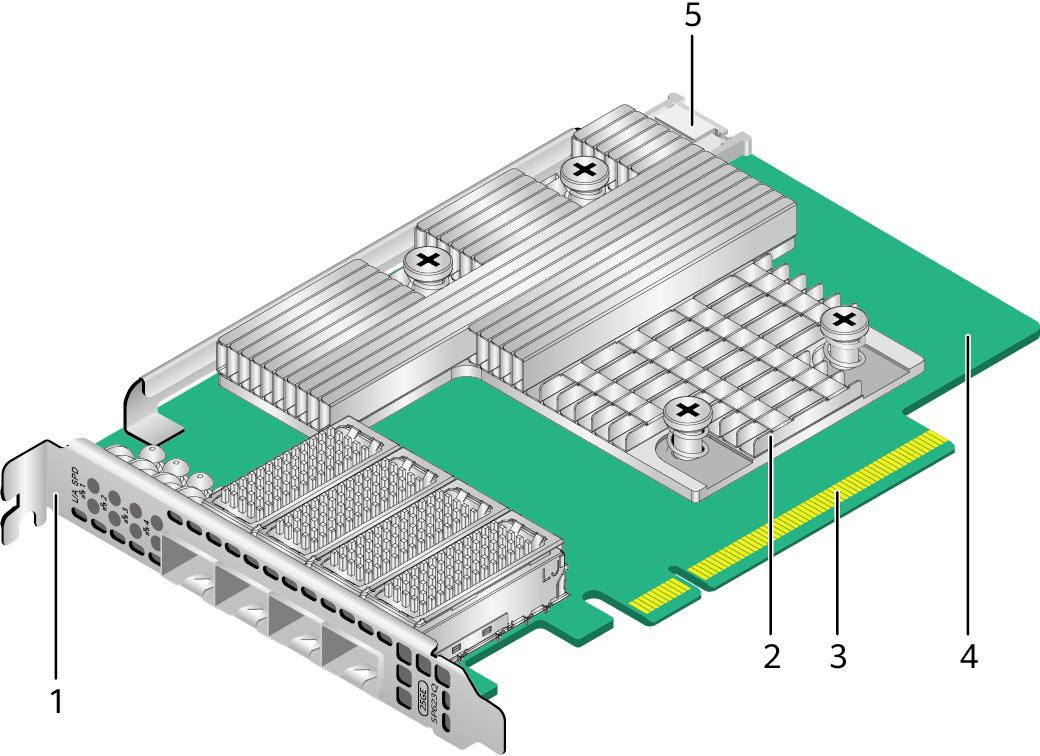

图1 SP680实物外观

部件

SP680的主要部件如图2所示。

图2 SP680部件

编号	名称	说明
1	拉手条	支持全高拉手条。
2	散热器	用于网卡芯片散热。
3	PCIe金手指	PCIe 4.0 ×16，用于连接服务器PCIe插槽。
4	网卡板	包含网卡模块、网络接口模块、电源模块等。
5	NC-SI接口	用于和服务器BMC连接。网络控制器边带接口，用于边带通信。

前面板

SP680的面板及接口如图3所示。

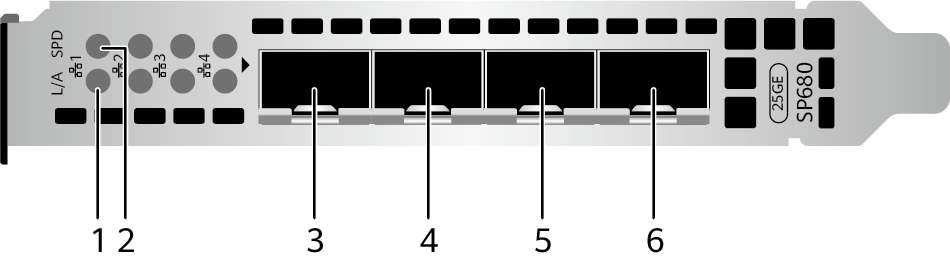

图3 SP680面板

编号	名称	规格	说明
1	Active/Link指示灯	绿色	灭：链路没有Link。常亮：链路有Link，无数据传输。闪烁：链路有Link，有数据传输。
2	Speed指示灯	绿色/黄色	灭：链路没有Link。黄常亮：链路有Link，速率10Gbps。绿常亮：链路有Link，速率25Gbps。
3	25GE光口（1）	SFP28	支持对接SFP28光模块。
4	25GE光口（2）
5	25GE光口（3）
6	25GE光口（4）
