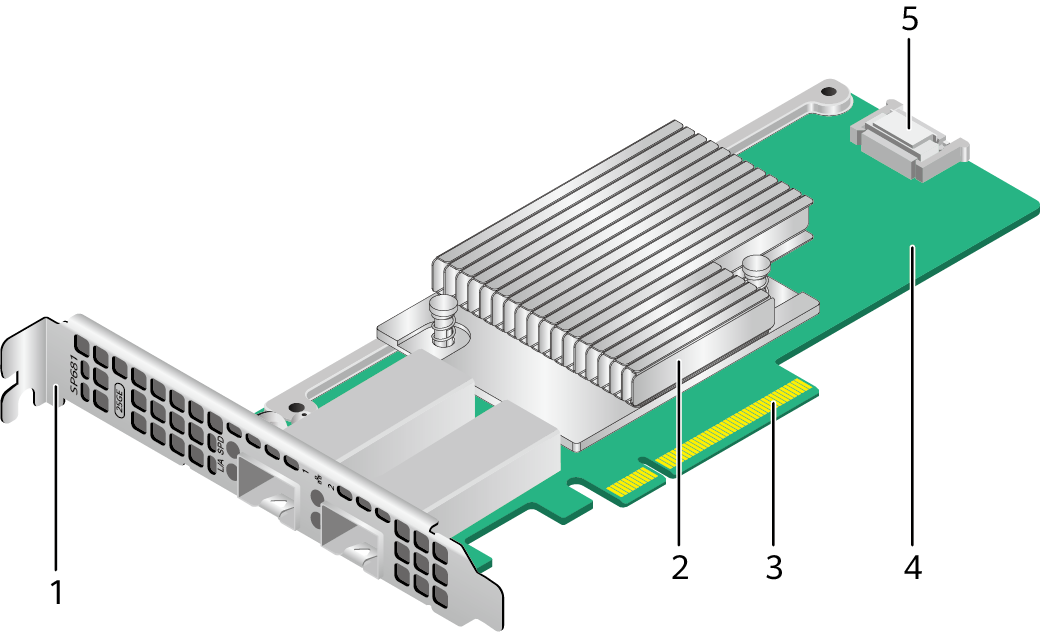

外观

1

拉手条

支持全高和半高拉手条，图示仅供参考，具体以实际配置为准。

2

散热器

用于网卡芯片散热。

3

PCIe金手指

PCIe 3.0 ×8，用于连接服务器PCIe插槽。

4

网卡板

包含网卡模块、网络接口模块、电源模块等。

5

NC-SI接口

• 用于和服务器BMC连接。
• 网络控制器边带接口，用于边带通信。

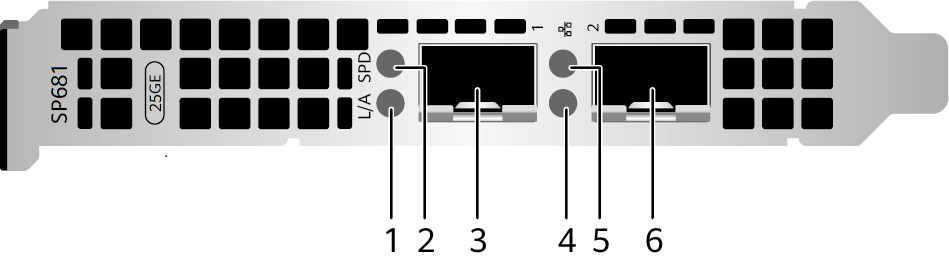

1

Active/Link指示灯（光口1）

绿色

• 灭：链路没有Link。
• 常亮：链路有Link，无数据传输。
• 闪烁：链路有Link，有数据传输。

2

Speed指示灯（光口1）

绿色/黄色

• 灭：链路没有Link。
• 黄常亮：链路有Link，速率10Gbps。
• 绿常亮：链路有Link，速率25Gbps。

3

25GE光口（1）

SFP28

支持对接SFP28光模块。

4

Active/Link指示灯（光口2）

绿色

• 灭：链路没有Link。
• 常亮：链路有Link，无数据传输。
• 闪烁：链路有Link，有数据传输。

5

Speed指示灯（光口2）

绿色/黄色

• 灭：链路没有Link。
• 黄常亮：链路有Link，速率10Gbps。
• 绿常亮：链路有Link，速率25Gbps。

6

25GE光口（2）

SFP28

支持对接SFP28光模块。
