ARM下配置BIOS

下面以TaiShan 200（型号2280）的BIOS为例进行说明。操作之前，请保证服务器启动模式为“UEFI”。

  1. 登录服务器远程虚拟控制台。

    操作方法请参见《iBMC用户指南》。

  2. 重启服务器。
  3. 进入BIOS配置界面。

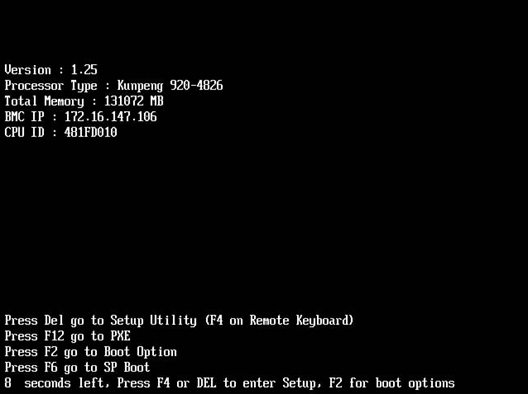

    图1 启动首页

    按“F4”或“Delete”进入密码输入界面，输入BIOS密码后进入BIOS设置界面。

  4. 用方向键选择“Advanced”页签并按“Enter”，如图2所示。

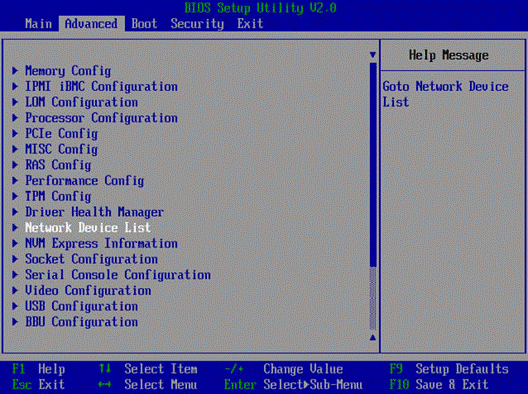

    图2 “Advanced”界面

  5. 使用方向键选择“Network Device List”并按“Enter”。

    打开网卡列表，如图3所示。

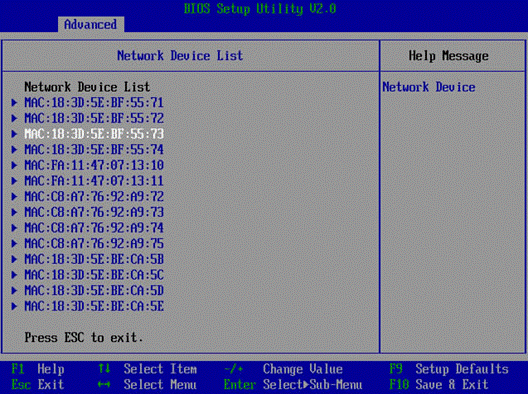

    图3 “Network Device List”界面

  6. 按照MAC地址选择要操作的网卡，并按“Enter”。

    进入网卡配置界面，如图4所示。

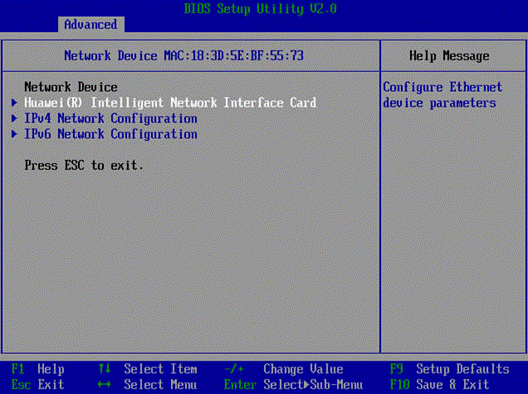

    图4 网卡配置界面

  7. 选择“Huawei(R) Intelligent Network Interface Card”，并按“Enter”。

    进入网卡控制器配置界面，如图5所示。按照实际需要进行选择和配置。

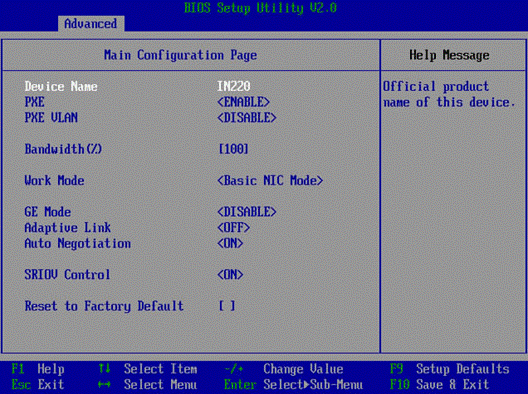

    图5 网卡控制器配置界面

    可配置的参数及其含义如表1所示。

    表1 配置项说明

    配置项

    含义

    取值范围

    PXE

    PXE功能启用状态。
    • ENABLE
    • DISABLE

    PXE VLAN

    VLAN功能启用状态。
    • ENABLE
    • DISABLE

    Bandwidth(%)

    网口的速率限制百分比。

    1~100

    Work Mode

    网卡工作模式。
    • Basic NIC Mode
    • OVS Offload Mode

    GE Mode
    • 使能或去使能GE模式，使能后为GE模式，仅用于调试场景。去使能后可配置具体模式，如自协商等。
    说明：

    配置网卡的连接模式时，port0和port1联动，port2和port3联动。例如，将port0的连接模式由enabled修改为disabled并重启生效后，port1的连接模式自动变为disabled。

    • 默认为去使能GE模式。
    • DISABLE
    • ENABLE

    Adaptive Link

    网口的自适应模式。

    说明：

    Adaptive Link为OFF时，Auto Negotiation可以配置。
    • ON
    • OFF

    Auto Negotiation

    在网口的“GE Mode”连接模式配置为Disable情况下，网口的自协商启用状态。

    说明：

    Auto Negotiation为OFF时Link Speed and FEC可以配置。
    • ON
    • OFF

    SRIOV Control

    配置端口的SR-IOV能力的启用状态，默认为打开。
    • ON
    • OFF

    Reset to Factory Default

    恢复出厂默认设置。
    • Disable
    • Enable

  8. 设置完成后，按“F10”。

    弹出“setup confirmation”对话框。如图6所示。

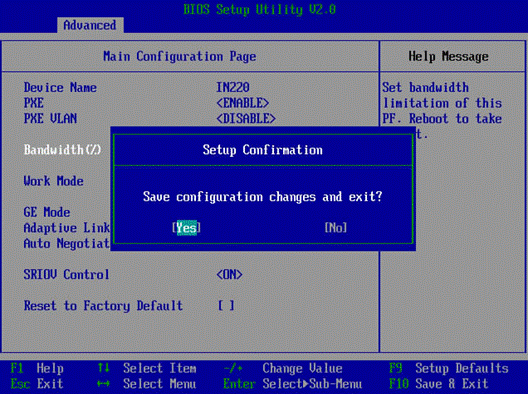

    图6 保存退出

  9. 选择“Yes”，按“Enter”，保存设置。
