IPsec配置

仅SP670标准网卡支持IPsec配置。

IPsec实现具体功能使用的额外配置的参考流程：

1. 安装rpm驱动
   安装SDK、NIC和IPSEC驱动，安装驱动的具体操作请参见单独安装驱动。在IPsec驱动安装后，ipsec卸载功能自动开启。



   驱动安装顺序为：SDK驱动、NIC驱动、IPsec驱动。

2. 绑定网络接口
   1. 进行网络通信前，要将IP地址绑定到相应的网络接口，一个网络接口对应一个PF，使用以下命令对PF切分成VF，参数说明如表1所示。
      echo page_num > /sys/bus/pci/devices/bdf_info/sriov_numvfs

      表1 参数说明

      参数	参数说明
      page_num	切分VF数量，单PF切分上限为127。
      bdf_info	PF/VF设备的BDF号，通过lspci查询。

   2. 使用以下命令进行IP地址与网络接口的绑定，参数说明如表2所示。
      ip address add host_ip dev eth_interface

      表2 参数说明

      参数	参数说明
      host_ip	该主机的IP地址。
      eth_interface	所使用的网卡设备对应的网络接口。

3. IPsec会话配置


   IPsec会话建议使用Strongswan工具建立链接，不建议使用ip xfrm静态命令配置。

   • IKE自动协商：使用Strongswan建立连接

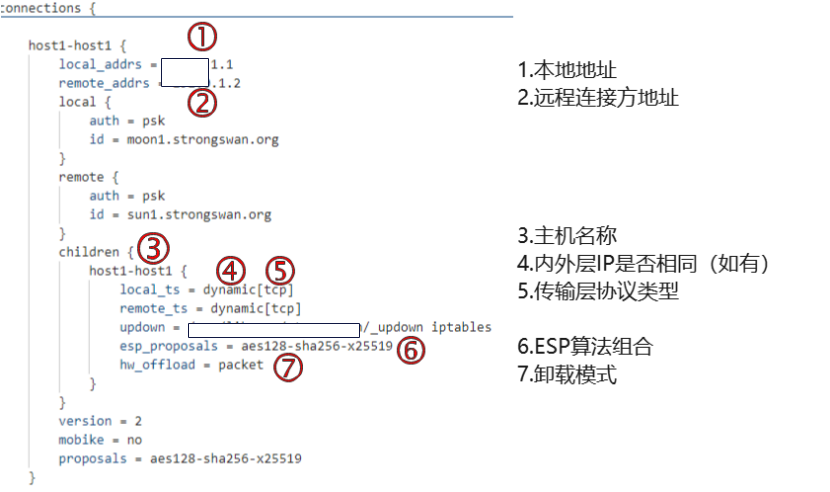

     StrongSwan是一个跨平台的IPsec开源项目，用于建立IPsec的通信环境，负责实现IKE协商。SP670应用场景推荐使用5.9.10版本的strongSwan应用，可以通过配置路径“/etc/strongswan/swanctl/conf.d/”下的swanctl.conf文件确定连接所使用的信息，具体配置如图1所示。

     图1 配置操作


     确定配置文件内容后，使用以下命令在一端进行IKE协商准备和加载。

     systemctl start strongswan

     systemctl enable strongswan

     swanctl --load-all

     在另一端做相同的准备加载工作，并建立IKE连接。

     systemctl start strongswan

     systemctl enable strongswan

     swanctl --load-all

     swanctl --initiate --child host_name

     参数	参数说明
     host_name	StrongSwan配置文件中通信主机对，格式为host_name-host_name，例如：host0-host0。

   • IP Xfrm手动配置

     IP Xfrm（IP Transform）是为IP数据包提供加密和身份验证等安全功能的配置信息的Linux工具，负责在应用层下发SA和SP，使用IP Xfrm可以在不建立IKE连接的情况下，通过配置SA/SP资源实现安全资源的卸载与绑定。可通过ip xfrm state help或ip xfrm policy help命令查看IP Xfrm提供的数种可扩展的SA、SP配置模板，以下提供两种配置命令参考，参数说明如表3所示。

     在配置SA/SP时，在数据通信的一端需要配置成对的SA和SP，分别为入方向的流量和出方向设置安全策略。

     • SP 配置

       ip xfrm policy add dir direction src source_ip dst destination_ip proto ip_proto offload packet dev eth_interface tmpl proto ipsec_protocol src source_ip dst destination_ip spi spi_value mode traffic_mode reqid reqid_num

     • SA配置：基于不同加密算法的选择，SA提供两种格式的配置命令。

       AES_GCM算法：

       ip xfrm state add proto ipsec_protocol src source_ip dst destination_ip spi spi_value mode tunnel reqid reqid_num flag esn replay-window replay_window_size aead 'rfc4106(gcm(aes))' enc_key_valuesalt_value key_length sel src source_ip dst destination_ip proto ip_proto offload packet dev eth_interface dir direction

       其他加密认证算法组合：

       ip xfrm state add proto ipsec_protocol src source_ip dst destination_ip spi spi_value mode tunnel reqid reqid_num flag esn replay-window replay_window_size enc enc_name enc_key_value enc_key_length auth auth_name auth_key_value auth_key_length sel src source_ip dst destination_ip proto ip_proto offload packet dev eth_interface dir direction

     表3 参数说明

     参数	参数说明
     direction	流量方向。 出：out 入：in
     source_ip	发送方源IP地址。
     destination_ip	接收方目的地址。
     ip_proto	IP协议类型（TCP/UDP）。
     eth_interface	所使用的网卡设备对应的网络接口
     ipsec_protocol	IPsec封装协议类型（ESP）。
     spi_value	安全参数索引
     traffic_mode	IPsec流量封装模式。 传输：transport 隧道：tunnel
     reqid_num	优先级参数。
     replay_window_size	防重放窗口大小，范围：[0, 64]。
     enc_key_valuesalt_value	enc_key_value：加密算法密钥 salt_value：盐值
     enc_name	加密算法名称。具体请参考表1。
     enc_key_value	加密算法密钥。
     enc_key_length	加密算法密钥长度。
     salt_value	盐值。
     auth_name	认证算法名称。
     auth_key_value	认证算法密钥。
     auth_key_length	认证算法密钥长度。

4. VLAN配置

   使用以下命令在Host上配置VLAN，参数说明如表4所示。

   ip link add link eth_interface name eth_interface.vid type vlan id vid

   ip addr add host_ip brd broadcast_address dev eth_interface.vid

   ip link set dev eth_interface.vid up

   表4 参数说明

   参数	参数说明
   eth_interface	所使用的网卡设备对应的网络接口。
   vid	vlan序列号。
   host_ip	主机地址。
   broadcast_address	广播地址。

5. VXLAN配置

   VXLAN点对点配置方案如图2所示。

   图2 点对点配置方案


   使用以下命令在Host0进行VXLAN配置。

   ip address add eth0_ip dev eth_interface

   ip link add vxlan_name type vxlan id vid dstport destination_port remote eth1_ip local eth0_ip dev eth_interface

   ip addr add vxlan0_ip dev vxlan_name

   ip link set vxlan_name up

   表5 参数说明

   参数	参数说明
   eth0_ip/eth1_ip	网络接口绑定的IP地址。
   eth_interface	所使用的网卡设备对应的网络接口。
   vid	vlan序列号。
   vxlan0_ip/vxlan1_ip	vxlan绑定的IP地址。
   vxlan_name	vxlan设备号。例如：vxlan0。
   destination_port	目的端口号。

6. NAT-T的配置
   • 可选：IP Xfrm手动配置

     使用以下命令在SA中配置封装模式，将封装的源端口和目的端口设置为4500，参数说明如表6所示。

     ip xfrm state add proto ipsec_protocol src source_ip dst destination_ip spi spi_value mode traffic_mode reqid reqid_num flag esn replay-window replay_window_size aead enc_name enc_key_valuesalt_value key_length sel src source_ip dst destination_ip proto ip_proto encap espinudp sport dport offload packet dev eth_interface dir direction

     表6 参数说明

     参数	参数说明
     ipsec_protocol	IPsec封装协议类型（ESP）。
     source_ip	发送方源IP地址。
     destination_ip	接收方目的地址。
     spi_value	安全参数索引。
     traffic_mode	IPsec流量封装模式。 传输：transport 隧道：tunnel
     reqid_num	优先级参数。
     replay_window_size	防重放窗口大小，范围：[0，64]。
     enc_name	加密算法名称。
     enc_key_value	加密算法密钥。
     enc_key_length	加密算法密钥长度。
     ip_proto	IP协议类型（TCP/UDP）。
     sport	NAT-T头部源端口。
     dport	NAT-T头部目的端口。
     eth_interface	所使用的网卡设备对应的网络接口。
     direction	流量方向。 出：out 入：in

   • IKE自动协商

     当IPsec设备处于NAT网关之后时，控制面自动配置SA中的封装模式，无需添加额外配置参数。
