外观

SP686C RAID控制卡是PCIe标卡，如图1所示。

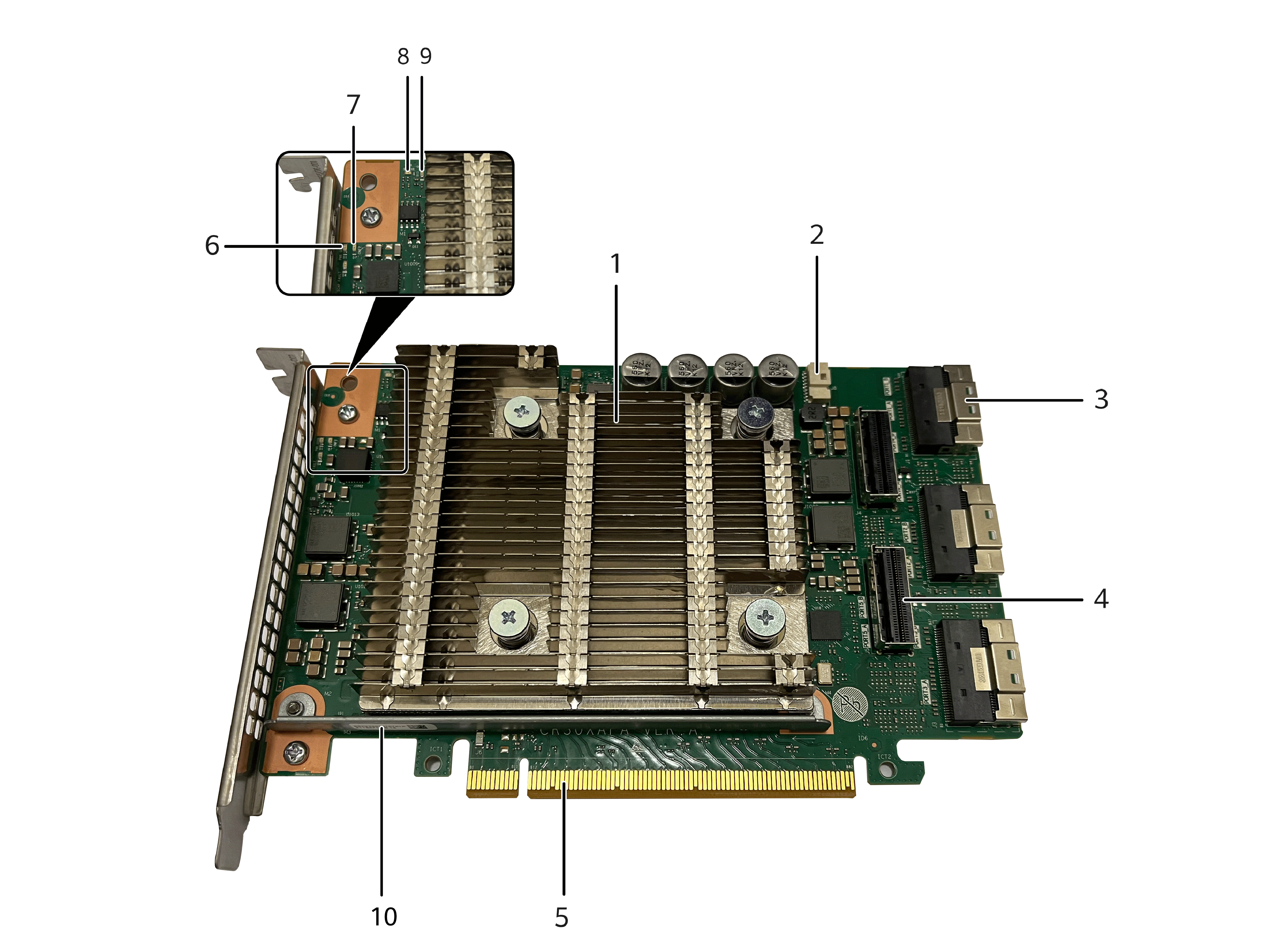

图1 SP686C标卡（未配置超级电容）

1

散热器

2

超级电容接口

3

Slimline接口（共3个，从上到下分别为Port1、Port2、Port3）

4

LP Slimline接口（共2个，从上到下分别为Port4、Port5）

5

PCIe连接器

6

电源指示灯

7

写入/读出NAND Flash的状态指示灯

8

系统心跳指示灯

9

系统错误指示灯

10

加强筋

不同规格间Slimline接口和LP Slimline接口数量有差异。

指示灯

SP686C RAID控制卡单板指示灯说明如表1所示。
表1 控制卡单板指示灯说明

指示灯

颜色

说明

电源指示灯

绿色
  • 亮：电源正常。
  • 灭：电源关闭或异常。

写入/读出NAND Flash的状态指示灯

绿色
  • 亮：控制卡当前处于写入/读出NAND Flash的状态。
  • 灭：控制卡当前不处于写入/读出NAND Flash的状态。

系统心跳指示灯

绿色
  • 灯以2s周期闪烁：控制卡正在工作。
  • 灯灭：控制卡未开始运行或FW运行异常。

系统错误指示灯

红色
  • 亮：系统运行异常。
  • 灭：系统运行正常。
