创建RAID

操作场景

  • 加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。
  • SP686C RAID控制卡支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同介质类型的硬盘，但可以使用不同容量或不同厂商的硬盘。
  • 不支持使用SED盘创建RAID组。
  • 各RAID级别所需的硬盘数请参见多种RAID类型。
  • 硬盘需为服务器兼容的硬盘，各服务器兼容的硬盘信息请参见计算产品兼容性查询助手中的“部件兼容性”。
  • 仅空闲盘可用于创建RAID组。若需要将裸盘用于创建RAID组，请将用于创建RAID组的硬盘状态设置为“free”，具体操作请参见设置硬盘属性。

操作步骤

  1. 登录管理界面。具体操作方法请参见进入UEFI配置界面。
  2. 进入“Create Virtual Drive”界面。

    1. 在SP686C主界面中选择“Virtual Drive Management”并按“Enter”，进入图1界面。

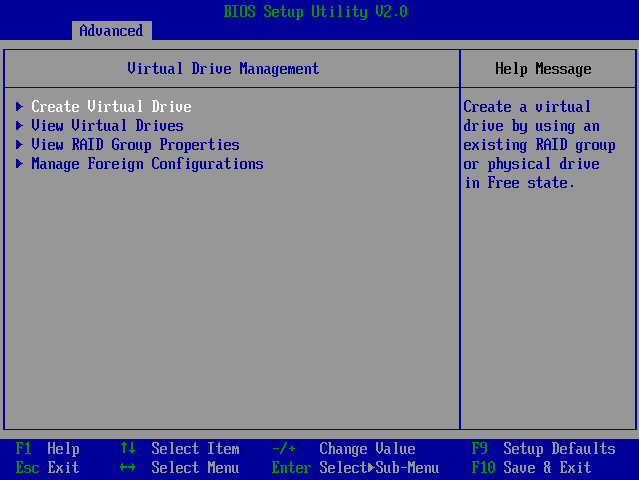

      图1 “Virtual Drive Management”
    2. 选择“Create Virtual Drive”并按“Enter”。
      进入RAID配置界面，如图2所示，参数说明如表1所示。

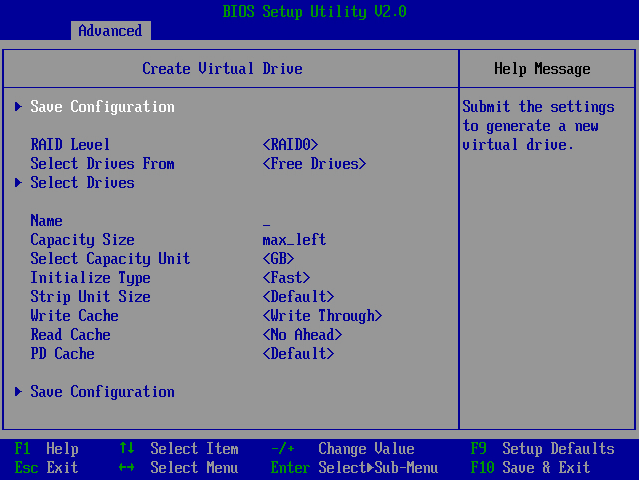

      图2 “Create Virtual Drive”
      表1 参数说明

      参数

      参数说明

      RAID Level

      选择RAID级别。

      Select Drives From

      虚拟磁盘成员盘来源。

      成员盘来源分为：

      • RAID Group：RAID组。
      • Free Drives：未加入过虚拟磁盘的空闲硬盘。

      Select Drives

      选择成员盘。

      Name

      虚拟磁盘名称。

      Capacity Size

      虚拟磁盘的容量，默认值为max_left（最大容量）。

      Select Capacity Unit

      容量单位，包括MB、GB和TB。

      Initialize Type

      初始化类型。包括：

      • Fast：快速初始化。
      • Front：前台初始化。
      • Background：后台初始化。

      Strip Unit Size

      虚拟磁盘条带大小。支持32KB、64KB、128KB、256KB、512KB、1024KB。

      • HDD默认条带大小为256KB。
      • SSD默认条带大小为64KB。

      Write Cache

      虚拟磁盘的Cache写策略，默认值为Write Through。可配置的策略包括：

      • Write Back：当控制卡Cache收到所有的传输数据后，将给主机返回数据传输完成信号。
      • Write Through：当硬盘子系统接收到所有传输数据后，控制卡将给主机返回数据传输完成信号。
      • Write Back Enforce：在控制卡无电容或电容损坏的情况下，强制使用“Write Back”模式。
      说明：
      • “Write Back Enforce”模式下，当服务器出现异常下电时，如果电容不在位或在充电状态下，控制卡中DDR（即Cache）的写数据将会丢失。不推荐使用该模式。
      • 一般情况下，对于HDD（机械硬盘），写策略设置为“Write Back”性能更优，对于SSD（固态硬盘），写策略设置为“Write Through”性能更优。

      Read Cache

      虚拟磁盘的Cache读策略，默认值为No Ahead。可配置的策略包括：

      • No Ahead：关闭预读取功能。
      • Ahead：使能预读取功能。控制卡可以预读取顺序数据或预测需要即将使用到的数据并存储在Cache中。
      说明：

      一般情况下，对于HDD（机械硬盘），读策略设置为“Ahead”性能更优，对于SSD（固态硬盘），读策略设置为“No Ahead”性能更优。

      PD Cache

      物理硬盘Cache写策略（仅对有Cache的硬盘有效）：

      • On：写过程中数据经过硬盘Cache，使写性能提升。但当系统意外掉电时，如果没有保护机制，Cache中数据会丢失。
      • Off：写过程中数据不经过硬盘Cache。当系统意外掉电时，数据不会丢失。
      • Default：保持硬盘当前Cache配置。

      Save Configuration

      保存当前配置。

  3. 选择RAID级别。

    1. 通过“↑”、“↓”选择“RAID Level”并按“Enter”。
    2. 在打开的列表中选择要配置的RAID级别，例如“RAID0”，并按“Enter”。

  4. 添加成员盘。

    1. 通过“↑”、“↓”选择“Select Drives”并按“Enter”。
      进入添加成员盘的界面，如图3所示。

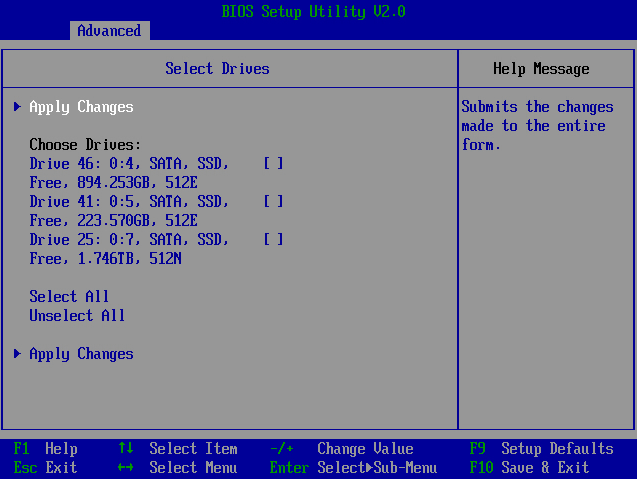

      图3 “Select Drives”
    2. 通过“↑”、“↓”选择要加入的成员盘，并按“Enter”。

      硬盘状态为“×”时表示该硬盘已选择。

    3. 通过“↑”、“↓”选择“Apply Changes”，并按“Enter”返回上级界面。

  5. 按照表1所述配置虚拟磁盘的其他属性。

    如果需要创建多个VD，“Capacity Size”参数请按实际要求设置，创建第一个VD后，再参照创建多个VD章节增加其他VD。

  6. 保存配置。

    1. 通过“↑”、“↓”选择“Save Configuration”并按“Enter”。

      显示操作确认界面。

    2. 选择“Confirm”并按“Enter”。
    3. 选择“Yes”并按“Enter”。

      提示“Command executed successfully.Press ENTER to continue ...”即操作成功。

    4. 按“Enter”完成配置。

  7. 检查配置结果。

    1. 返回至图1界面。
    2. 选择“View Virtual Drives”并按“Enter”。

      显示当前存在的VD信息。
