操作步骤

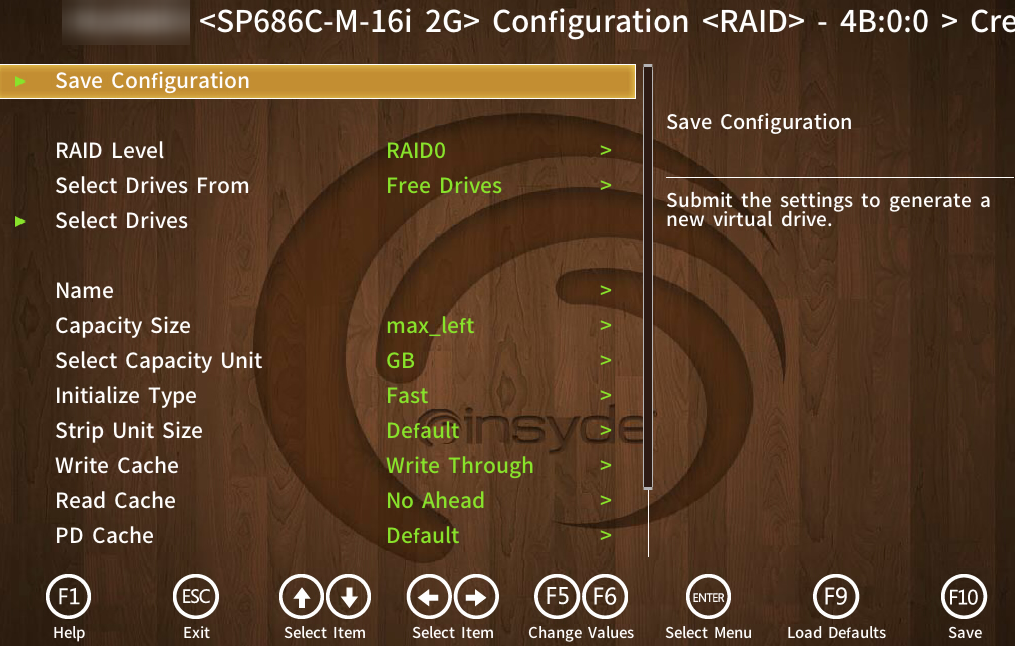

- 登录管理界面。具体操作方法请参见进入UEFI配置界面。
- 在主界面选择并按“Enter”。

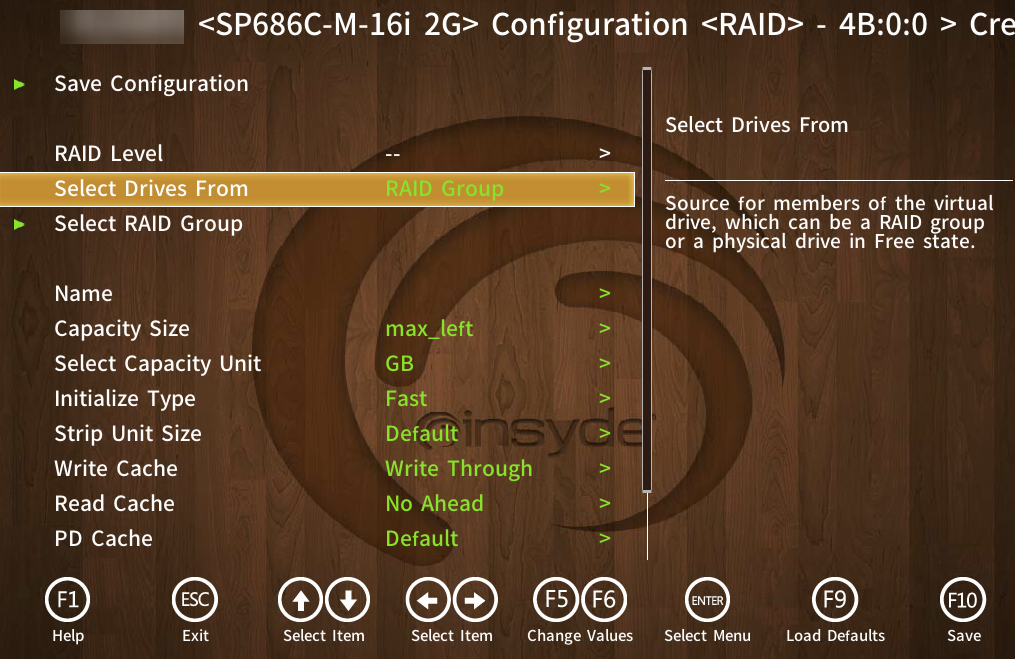

- 设置“Select Drives From”为“RAID Group”。
“Create Virtual Drive”界面刷新，如图3所示，参数说明表1所示。
表1 参数说明 参数
参数说明
RAID Level
选择RAID级别。
“Select Drives From”选择“RAID Group”时，根据所选RAID组级别自动设置。
Select Drives From
虚拟磁盘成员盘来源。
成员盘来源分为：
- RAID Group：RAID组，创建多个VD时选择此项。
- Free Drives：未加入过虚拟磁盘的空闲硬盘。
Select RAID Group
选择成员盘。
Name
虚拟磁盘名称。
Capacity Size
虚拟磁盘的容量，默认值为max_left（最大容量）。
Select Capacity Unit
容量单位，包括MB、GB和TB。
Initialize Type
初始化类型。包括：
- Fast：快速初始化。
- Front：前台初始化。
- Background：后台初始化。
Strip Unit Size
虚拟磁盘条带大小。支持32KB、64KB、128KB、256KB、512KB、1024KB。
- HDD默认条带大小为256KB。
- SSD默认条带大小为64KB。
Write Cache
虚拟磁盘的Cache写策略，默认值为Write Through。可配置的策略包括：
- Write Back：当控制卡Cache收到所有的传输数据后，将给主机返回数据传输完成信号。
- Write Through：当硬盘子系统接收到所有传输数据后，控制卡将给主机返回数据传输完成信号。
- Write Back Enforce：在控制卡无电容或电容损坏的情况下，强制使用“Write Back”模式。
说明：- “Write Back Enforce”模式下，当服务器出现异常下电时，如果电容不在位或在充电状态下，控制卡中DDR（即Cache）的写数据将会丢失。不推荐使用该模式。
- 一般情况下，对于HDD（机械硬盘），写策略设置为“Write Back”性能更优，对于SSD（固态硬盘），写策略设置为“Write Through”性能更优。
Read Cache
虚拟磁盘的Cache读策略，默认值为No Ahead。可配置的策略包括：
- No Ahead：关闭预读取功能。
- Ahead：使能预读取功能。控制卡可以预读取顺序数据或预测需要即将使用到的数据并存储在Cache中。
说明：一般情况下，对于HDD（机械硬盘），读策略设置为“Ahead”性能更优，对于SSD（固态硬盘），读策略设置为“No Ahead”性能更优。
PD Cache
物理硬盘Cache写策略（仅对有Cache的硬盘有效）：
- On：写过程中数据经过硬盘Cache，使写性能提升。但当系统意外掉电时，如果没有保护机制，Cache中数据会丢失。
- Off：写过程中数据不经过硬盘Cache。当系统意外掉电时，数据不会丢失。
- Default：保持硬盘当前Cache配置。
Save Configuration
保存当前配置。
- 选择RAID组。

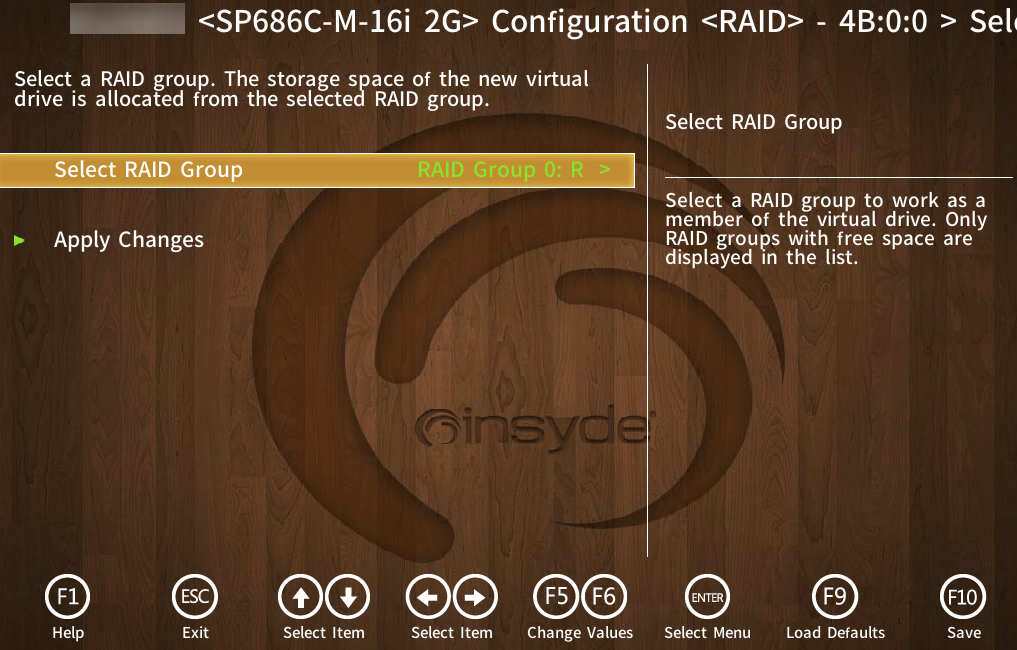

- 选择“Select RAID Group”并按“Enter”。
显示当前存在的RAID，如图4所示。
- 选择要创建多个VD的RAID，并按“Enter”确认。
- 选择“Apply Changes”并按“Enter”。
返回RAID配置界面
- 选择“Select RAID Group”并按“Enter”。
- 按照表1所述配置VD的相关属性。
- 保存配置。
- 通过“↑”、“↓”选择“Save Configuration”并按“Enter”。
显示操作确认界面。
- 选择“Confirm”并按“Enter”。
- 选择“Yes”并按“Enter”。
提示“Command executed successfully.Press ENTER to continue ...”即操作成功。
- 按“Enter”完成配置。
- 通过“↑”、“↓”选择“Save Configuration”并按“Enter”。
- 检查配置结果。
- 返回至“Virtual Drive Management”界面。

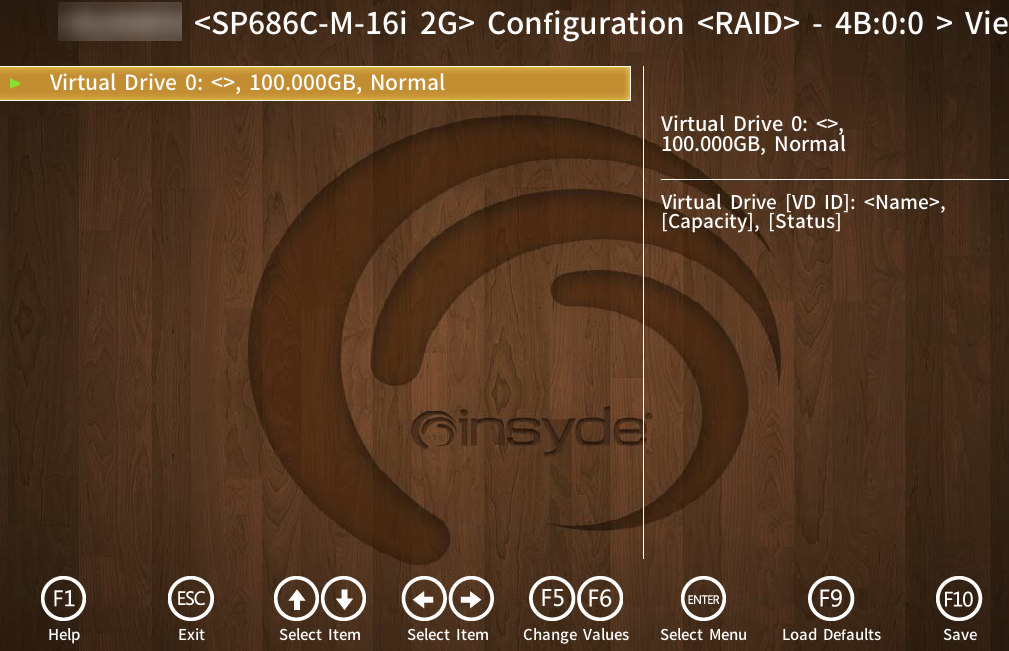

- 选择“View Virtual Drives”并按“Enter”。
显示当前存在的VD信息。
