查看控制卡属性

操作场景

用户可以通过查看控制卡属性的方式确定当前控制卡是否符合实际需求。

操作步骤

1. 登录管理界面。具体操作方法请参见进入UEFI配置界面。
2. 在主界面选择“Controller Management”并按“Enter”。

   进入“Controller Management”界面，如图1和图2所示，参数说明如表1所示。

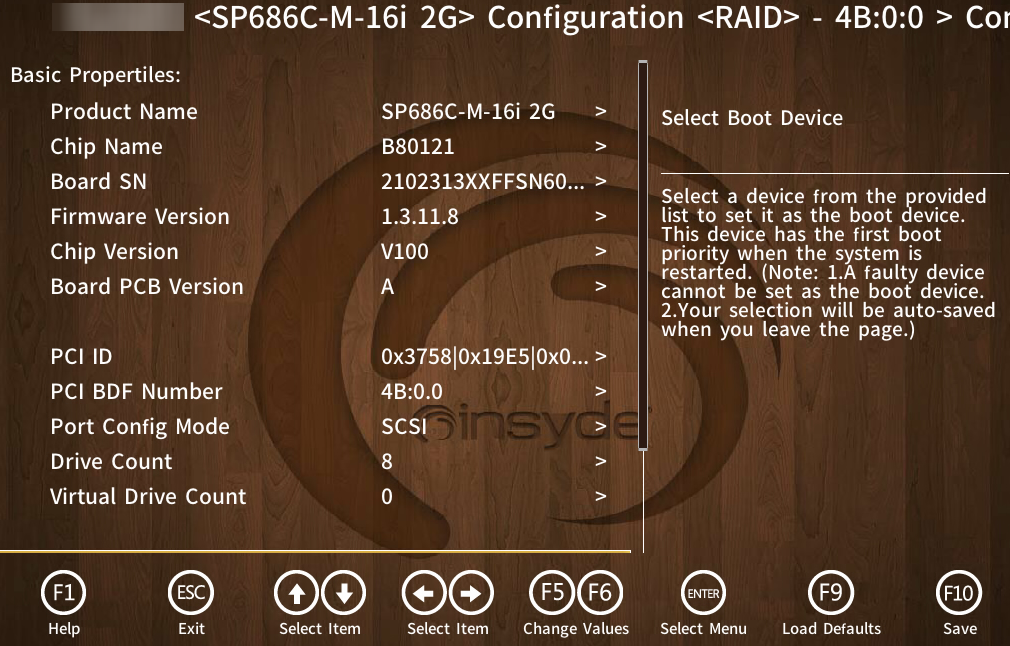

   图1 “Controller Management”（1）

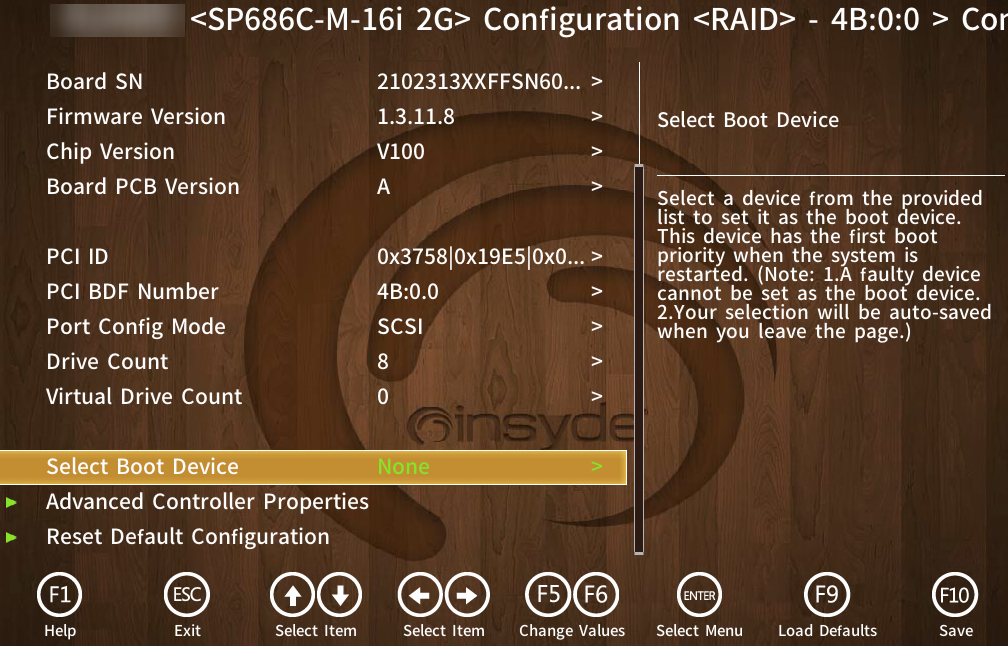

   图2 “Controller Management”（2）


   表1 参数说明

   参数	参数说明
   Product Name	产品名称。
   Chip Name	芯片名称。
   Board SN	控制卡序列号。
   Firmware Version	控制卡固件版本。
   Chip Version	控制卡芯片版本。
   Board PCB Version	控制卡的PCB板版本。
   PCI ID	控制卡的PCI ID。
   PCI BDF Number	控制卡的BDF（Bus，Device，Function）号。
   Port Config Mode	端口配置模式。
   Drive Count	控制卡挂载的物理硬盘数量。
   Virtual Drive Count	控制卡下已有的虚拟磁盘数量。
   Select Boot Device	选择启动盘。
   Advanced Controller Properties	查看控制卡高级属性。
   Reset Default Configuration	恢复默认设置。

3. 查看控制卡高级属性。

   选择“Advanced Controller Properties”并按“Enter”。

   进入控制卡高级属性界面，如图3和图4所示，参数说明如表2所示。

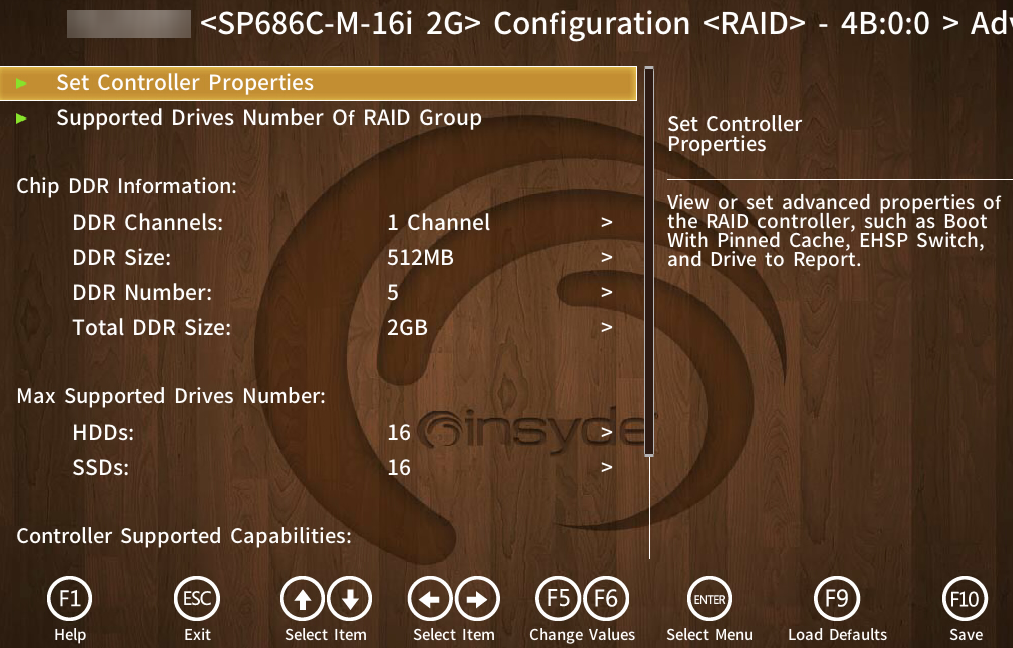

   图3 “Advanced Controller Properties”（1）

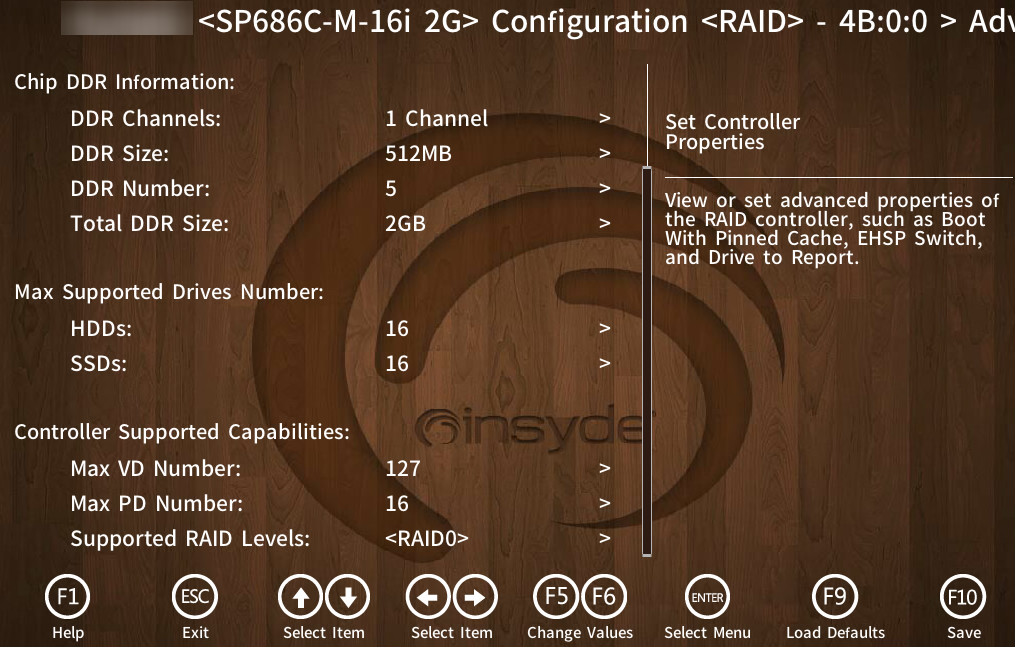

   图4 “Advanced Controller Properties”（2）


   表2 参数说明

   参数	说明
   Set Controller Properties	设置控制卡属性。
   Supported Drives Number Of RAID Group	支持的RAID组数量。
   Chip DDR Information	芯片DDR（Double Data Rate）信息。
   DDR Channel	通道数量。
   DDR Size	DDR容量。
   DDR Number	DDR数量。
   DDR Total Size	DDR总容量。
   Max Supported Drives Number	最大支持硬盘数量。
   HDDs	最大支持硬盘数量（HDD）。
   SSDs	最大支持硬盘数量（SSD）。
   Controller Supported Capabilities	单板支持能力。
   Max VD Number	最大支持虚拟磁盘数量。
   Max PD Number	最大支持物理硬盘数量。
   Supported RAID Levels	支持的RAID级别。
