拆卸RAID卡

以下操作以TaiShan服务器为例。

搭配Riser卡拆卸方式

  1. 佩戴防静电手套。
  2. 将服务器下电，拔下电源线缆，打开机箱盖。
  3. 拔除连接RAID卡的线缆。
  4. 确定PCIe Riser模组的位置和槽位。
  5. 拧开PCIe Riser模组的固定螺钉。
  6. 垂直向上抬起PCIe Riser模组。

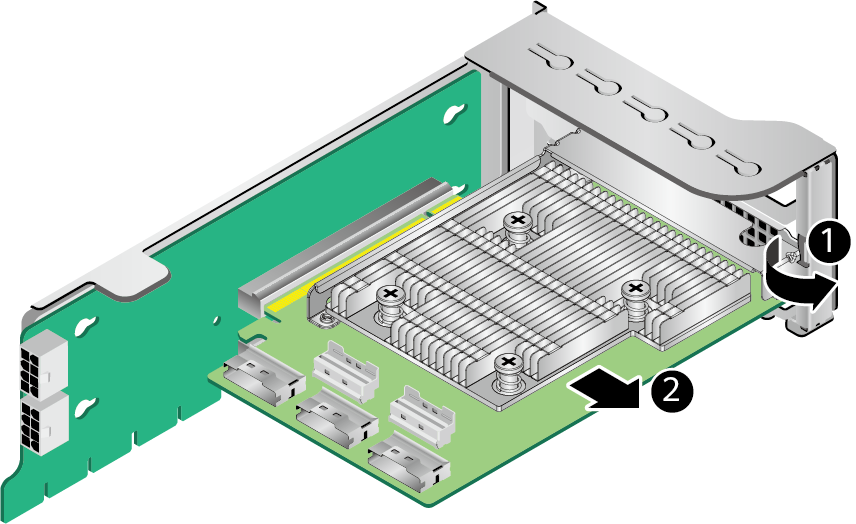

  7. 打卡Riser卡托架的卡扣，如图1中①所示。
  8. 将RAID卡从Riser卡托架槽位中拔出，如图1中②所示。

    图1 拆卸RAID卡

  9. 将拆卸的部件放入防静电包装袋内。
  10. 在不安装PCIe卡的槽位上安装PCIe卡空闲挡板。
  11. 安装机箱盖，并将服务器上电。

直接拆卸方式

  1. 佩戴防静电手套。
  2. 将服务器下电，拔下电源线缆，打开系统机箱。
  3. 拔除连接RAID卡的线缆。
  4. 确定RAID卡的位置和槽位。
  5. 拆卸固定RAID卡的螺钉。

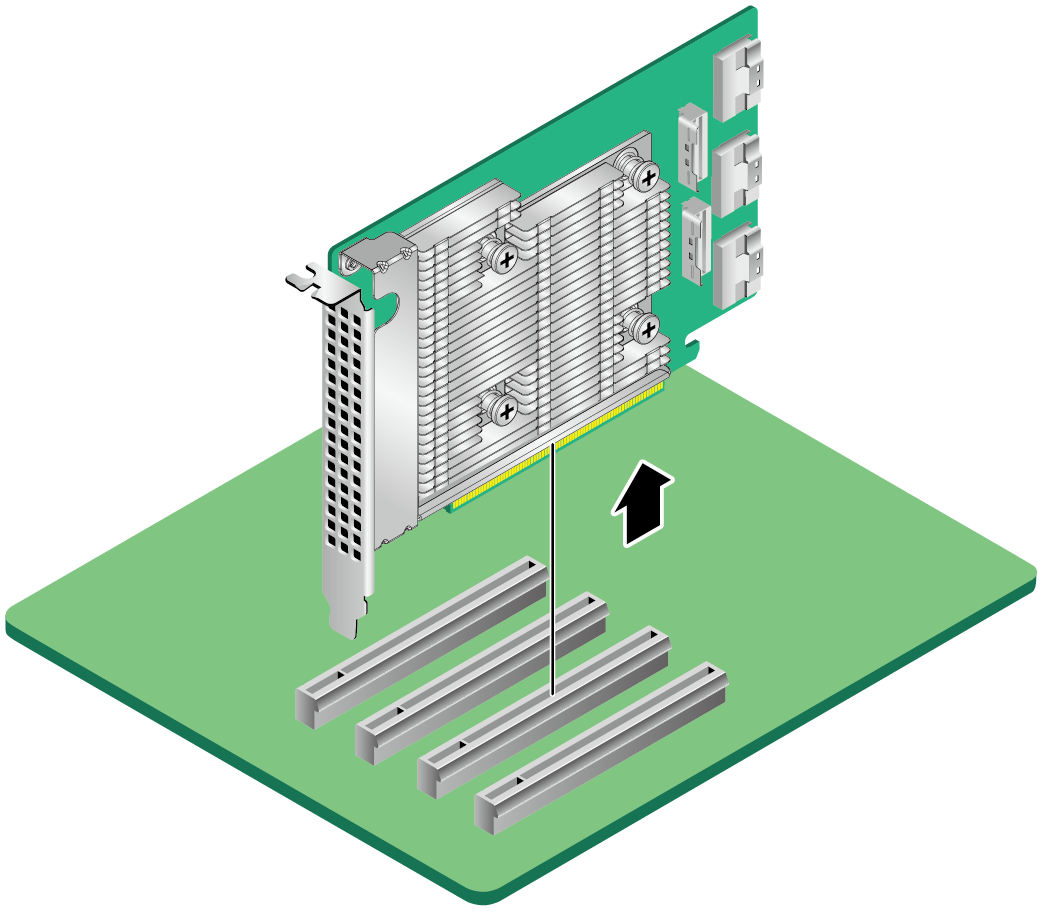

  6. 握住卡的边缘和支架，避免接触卡的上表面。在卡的两侧均匀用力，然后将RAID卡轻轻拔出PCIe插槽。

    请小心操作，避免接触RAID卡上的组件。安装卡时请勿用力过大，否则可能损坏系统或RAID卡的组件。

    图2 安装RAID卡

  7. 将拆卸的部件放入防静电包装袋内。
  8. 在不安装PCIe卡的槽位上安装PCIe卡空闲挡板。
  9. 安装机箱盖，并将服务器上电。
