用于查看控制卡的高级属性。

“Advanced Controller Properties”界面如图1和图2所示，界面中参数说明如表1所示。

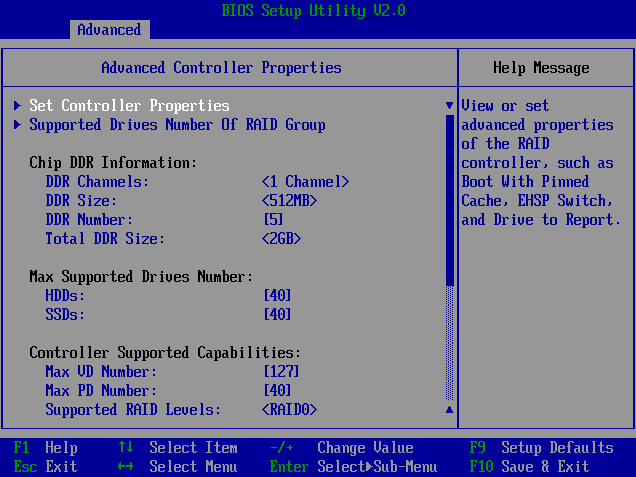

图1 “Advanced Controller Properties”（1）

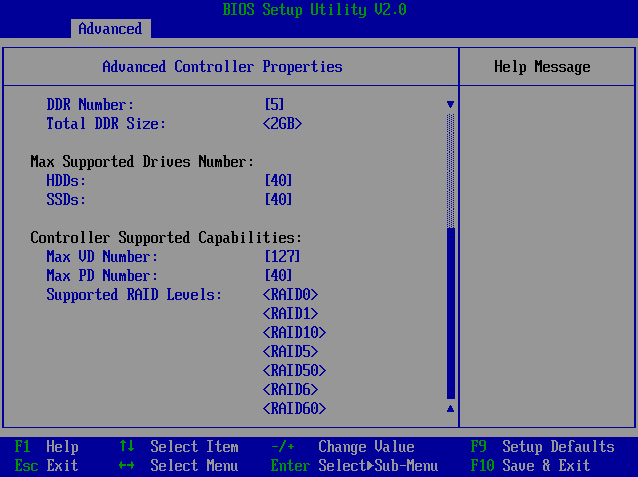

图2 “Advanced Controller Properties”（2）

表1 参数说明
参数	说明
Set Controller Properties	设置控制卡属性。
Supported Drives Number Of RAID Group	支持的RAID组数量。
Chip DDR Information	芯片DDR（Double Data Rate）信息。
DDR Channel	通道数量。
DDR Size	DDR容量。
DDR Number	DDR数量。
DDR Total Size	DDR总容量。
Max Supported Drives Number	最大支持硬盘数量。
HDDs	最大支持硬盘数量（HDD）。
SSDs	最大支持硬盘数量（SSD）。
Controller Supported Capabilities	单板支持能力。
Max VD Number	最大支持虚拟磁盘数量。
Max PD Number	最大支持物理硬盘数量。
Supported RAID Levels	支持的RAID级别。

“Set Controller Properties”界面如图3所示，参数说明如表2所示。

图3 “Set Controller Properties”

表2 参数说明
参数	说明
Current Repair Policy	控制卡当前修复策略。 Confirm：FW根据策略，选择不上报盘，上报错误。 Default：后台修复错误，修复系统后正常运行，提供日志记录和查询接口。默认修复策略为Confirm。
Boot With Pinned Cache	设置系统中有pinned cache时，是否启动。 On：系统中有存在pinned cache时，系统会选择丢弃脏数据并正常启动。 Off：系统中存在pinned cache时，系统会保留这部分脏数据并正常启动。但需要用户主动处理这部分脏数据，否则会阻塞一部分系统管理命令，例如创建LUN、修改读写策略等。说明： 1.3.10.1之后版本无此项。
EHSP Switch	紧急热备开关。 On：开启紧急热备功能。 Off：关闭紧急热备功能。
Drives to Report	设置报盘数量。可设置范围1～255。如果设置的报盘数量小于实际上报盘符数量，必须设置控制卡启动项（即系统盘设置为boot启动盘），否则可能导致启动失败。设置方法请参见设置控制卡启动项。
Save Changes	保存更改。

具体规格以实际为准。

“Supported Drives Number Of RAID Group”界面如图4和图5所示，参数说明如表3所示。

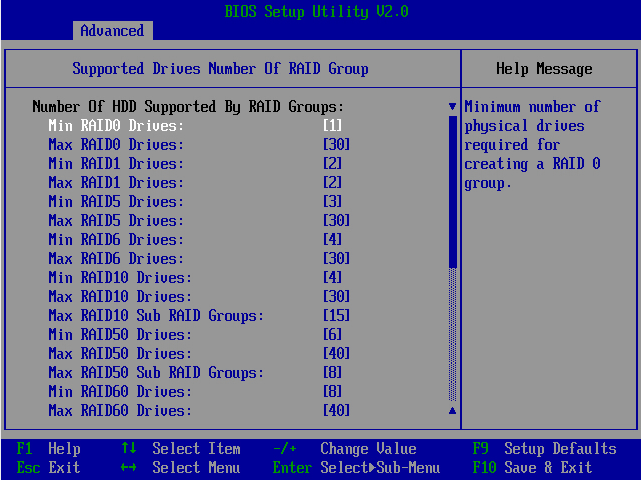

图4 “Supported Drives Number Of RAID Group”（1）

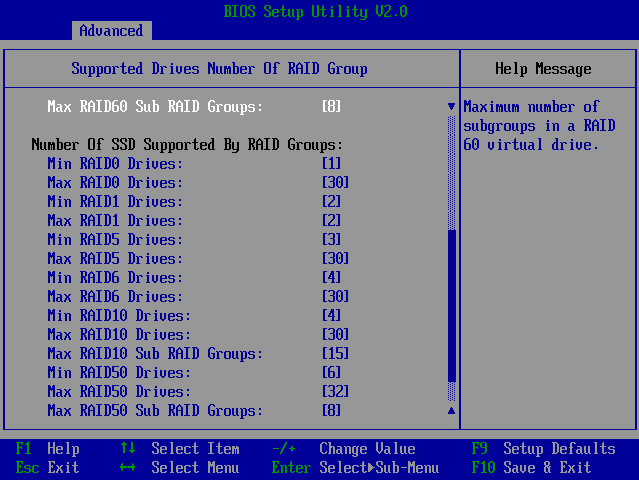

图5 “Supported Drives Number Of RAID Group”（2）

表3 参数说明
参数	参数说明
Number Of HDD Supported By RAID Groups	RAID支持的HDD硬盘数量。
Number Of SSD Supported By RAID Groups	RAID支持的SSD硬盘数量。
Min Raid0 Drives	RAID0最小支持硬盘数量。
Max Raid0 Drives	RAID0最大支持硬盘数量。
Min Raid1 Drives	RAID1最小支持硬盘数量。
Max Raid1 Drives	RAID1最大支持硬盘数量。
Min Raid5 Drives	RAID5最小支持硬盘数量。
Max Raid5 Drives	RAID5最大支持硬盘数量。
Min Raid6 Drives	RAID6最小支持硬盘数量。
Max Raid6 Drives	RAID6最大支持硬盘数量。
Min Raid10 Drives	RAID10最小支持硬盘数量。
Max Raid10 Drives	RAID10最大支持硬盘数量。
Max RAID10 Sub RAID Groups	RAID10支持子组数量。
Raid50 Min Drives	RAID50最小支持硬盘数量。
Raid50 Max Drives	RAID50最大支持硬盘数量。
Number of RAID50 subgroups	RAID50支持子组数量。
Raid60 Min Drives	RAID60最小支持硬盘数量。
Raid60 Max Drives	RAID60最大支持硬盘数量。
Number of RAID60 subgroups	RAID60支持子组数量。
