Create Virtual Drive

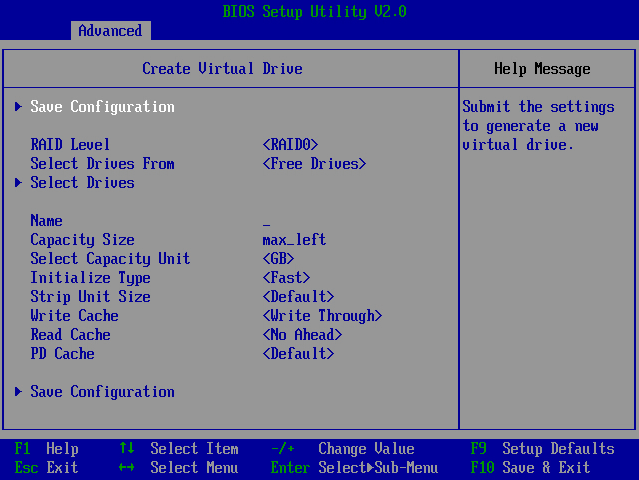

“Create Virtual Drive”界面如图1所示，参数说明如表1所示。
图1 “Create Virtual Drive”
表1 参数说明

参数

参数说明

RAID Level

选择RAID级别。

Select Drives From

虚拟磁盘成员盘来源。

成员盘来源分为：

  • RAID Group：RAID组。
  • Free Drives：未加入过虚拟磁盘的空闲硬盘。

Select Drives

选择成员盘。

Name

虚拟磁盘名称。

Capacity Size

虚拟磁盘的容量，默认值为max_left（最大容量）。

Select Capacity Unit

容量单位，包括MB、GB和TB。

Initialize Type

初始化类型。包括：

  • Fast：快速初始化。
  • Front：前台初始化。
  • Background：后台初始化。

Strip Unit Size

虚拟磁盘条带大小。支持32KB、64KB、128KB、256KB、512KB、1024KB。

  • HDD默认条带大小为256KB。
  • SSD默认条带大小为64KB。

Write Cache

虚拟磁盘的Cache写策略，默认值为Write Through。可配置的策略包括：

  • Write Back：当控制卡Cache收到所有的传输数据后，将给主机返回数据传输完成信号。
  • Write Through：当硬盘子系统接收到所有传输数据后，控制卡将给主机返回数据传输完成信号。
  • Write Back Enforce：在控制卡无电容或电容损坏的情况下，强制使用“Write Back”模式。
说明：
  • “Write Back Enforce”模式下，当服务器出现异常下电时，如果电容不在位或在充电状态下，控制卡中DDR（即Cache）的写数据将会丢失。不推荐使用该模式。
  • 一般情况下，对于HDD（机械硬盘），写策略设置为“Write Back”性能更优，对于SSD（固态硬盘），写策略设置为“Write Through”性能更优。

Read Cache

虚拟磁盘的Cache读策略，默认值为No Ahead。可配置的策略包括：

  • No Ahead：关闭预读取功能。
  • Ahead：使能预读取功能。控制卡可以预读取顺序数据或预测需要即将使用到的数据并存储在Cache中。
说明：

一般情况下，对于HDD（机械硬盘），读策略设置为“Ahead”性能更优，对于SSD（固态硬盘），读策略设置为“No Ahead”性能更优。

PD Cache

物理硬盘Cache写策略（仅对有Cache的硬盘有效）：

  • On：写过程中数据经过硬盘Cache，使写性能提升。但当系统意外掉电时，如果没有保护机制，Cache中数据会丢失。
  • Off：写过程中数据不经过硬盘Cache。当系统意外掉电时，数据不会丢失。
  • Default：保持硬盘当前Cache配置。

Save Configuration

保存当前配置。
