Physical Drive Management

该界面显示硬盘基本属性，提供硬盘操作接口。

界面介绍

“Physical Drive Management”界面如图1所示，显示硬盘列表。

可在此界面设置裸盘模式，具体操作请参见设置裸盘模式。

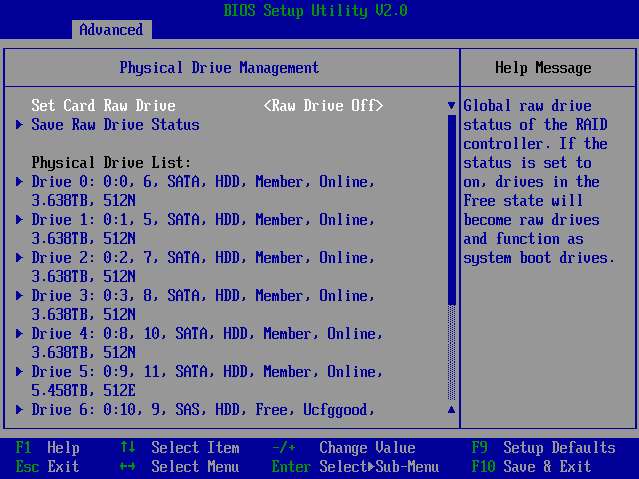

图1 “Physical Drive Management”

表1 参数说明
名称	参数	参数说明
Type	Member	成员盘
	Free	空闲盘
	Spare	热备盘
	Pass Through	直通盘
	SMR	叠瓦盘
	Raw Drive	裸盘
	SED	自加密硬盘
Status	Online	硬盘在线
	Offline	硬盘下线
	Fault	成员盘失效状态
	Ucfggood	空闲盘正常状态
	Ucfgfault	空闲盘失效状态
	Spare	热备状态
	Foreign	外来配置状态
	Diagnosing	诊断状态
	Reconstructing	重构状态
	Copybacking	回拷状态
	Cfgincompat	配置不兼容
	Unsupport	不支持盘

Drive Management

选定要操作的硬盘并按“Enter”进入硬盘设置界面，如图2和图3所示，参数说明如表2所示。

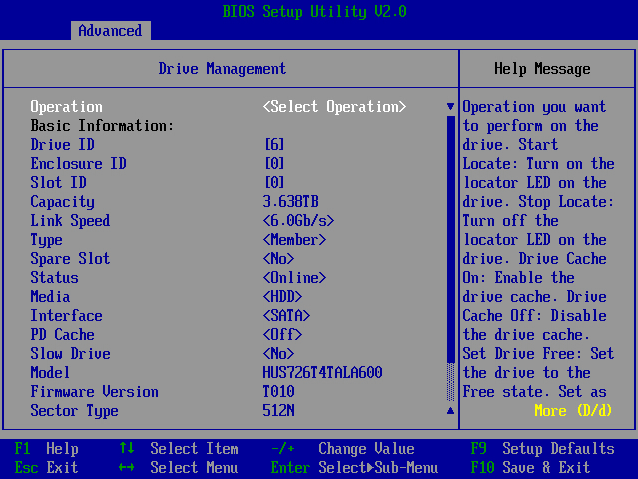

图2 Drive Management（1）

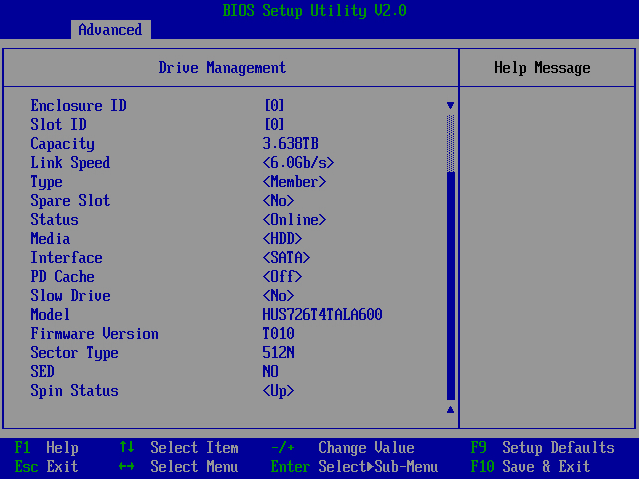

图3 Drive Management（2）

表2 参数说明
参数	参数说明
Operations	选择对硬盘进行的操作。 Start Locate：定位硬盘。 Stop Locate：取消定位。 Assign Global Hot Spare Drive：设置为全局热备盘。 Assign Hot Spare Slot：设置所在槽位为热备槽位。 Assign Local Hot Spare Drive：设置为局部热备盘。 Drive Cache On：开启硬盘Cache。 Drive Cache Off：关闭硬盘Cache。 Start Sanitize：Sanitize安全擦除硬盘。 Start Erase：Erase擦除硬盘。 Set Drive Free：设置硬盘为空闲盘（仅裸盘模式开启时可用） Set Raw Drive On：设置硬盘为裸盘（仅裸盘模式开启时可用）
Perform Operation	执行操作。选择操作后显示。
Drive ID	硬盘ID。
Enclosure ID	硬盘所在的框位类型。
Slot ID	硬盘所在的槽位编号。
Capacity	硬盘容量。
Link Speed	端口速度。
Type	硬盘的逻辑类型。
Spare Slot	是否为热备槽位。
Status	硬盘的逻辑状态。
Media	硬盘的媒介类型。
Interface	硬盘的接口类型。
PD Cache	硬盘的Cache写状态。
Slow Drive	是否被标记为慢盘。
Model	硬盘的型号。
Firmware Version	硬盘的固件版本。
Sector Type	扇区类型。
SED	是否为自加密硬盘。
Spin Status	硬盘转速状态。
