Ceph使能智能写Cache

磁盘分区

在集群部署时，每个Ceph节点配置12块4TB数据盘和2块3.2TB的NVMe盘。每个4TB数据盘作为Bcache设备的数据盘，每块NVMe盘作为6个OSD的DB、WAL分区和Bcache的Cache磁盘。一般WAL分区大于10GB就足够使用，Ceph官方文档建议每个DB分区不小于每个数据盘容量的4%，其Cache盘容量推荐占数据盘容量的5%-10%，具体可根据NVMe盘容量灵活设置。

在本方案中，以WAL分区设置为15GB、DB分区设置为30GB、Cache盘大小为400GB（占数据盘容量10%）为例进行说明。

以下操作在3个Ceph节点均执行一遍，此处以有两块NVMe（分别为/dev/nvme0n1、/dev/nvme1n1）为例进行分区，若有多块NVMe SSD，只需要在参数j中加入对应的盘符即可。若所需大小变化，更改命令end=`expr $start + 30`的数字大小为自己所需大小即可。

创建一个partition.sh脚本。

vi partition.sh

添加如下内容：

#/bin/bash
for j in {0..1}
do
    parted -s /dev/nvme${j}n1  mklabel gpt
    start=0
# 划分为6个30GB分区
    end=`expr $start + 30`
    parted /dev/nvme${j}n1 mkpart primary 2048s ${end}GiB
    start=$end
    for i in {1..5}
    do
        end=`expr $start + 30`
        parted /dev/nvme${j}n1 mkpart primary ${start}GiB ${end}GiB
        start=$end
    done
# 划分为6个15GB分区
    for i in {1..6}
    do
        end=`expr $start + 15`
        parted /dev/nvme${j}n1 mkpart primary ${start}GiB ${end}GiB
        start=$end
    done
# 划分为6个400GB分区
    for i in {1..6}
    do
        end=`expr $start + 400`
        parted /dev/nvme${j}n1 mkpart primary ${start}GiB ${end}GiB
        start=$end
    done
done

此脚本内容只适用于当前硬件配置，其他硬件配置可参考此脚本。

执行脚本。
1
bash partition.sh

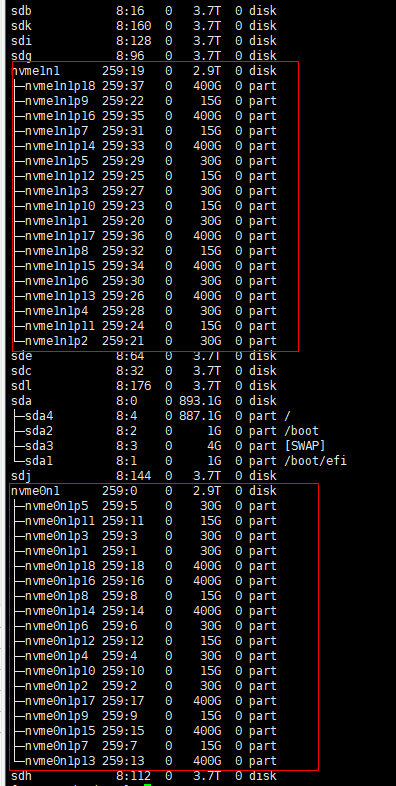

查看分区是否创建成功。
1
lsblk
创建成功的回显如下图所示：

创建Bcache设备

Bcache盘分为数据盘和Cache盘，一般采用HDD作为数据盘，SDD作为Cache盘。以下操作在3个Ceph节点均执行一遍，脚本中的/dev/sda-/dev/sdl 12块硬盘均为Bcache设备的数据盘，将NVMe中分区大小为400G的作为Cache盘。本例中以/dev/nvme0n1p$n为例，n的取值为{13..18}，这里的数值与上述分区之后的数值对应。

实际情况中可能会遇到OS硬盘位于HDD盘中的情况，例如系统盘安装到了/dev/sda，则不能直接使用以下脚本直接运行，否则部署到make-bcache --wipe-bcache -B /dev/sda时会报错。此时需要重新调整脚本，避免脚本中包含数据盘以外的如OS盘、做DB/WAL分区的SSD盘等。

因此在操作前先查看磁盘分区情况。

lsblk

如图所示，sda盘为系统盘。

创建一个create_bcache.sh脚本。
```
vi create_bcache.sh
```
添加如下内容：
```
#!/bin/bash
n=13
for disk in {a..f}
do
        make-bcache -B /dev/sd${disk} -C /dev/nvme0n1p${n}
        ((n = $(( $n + 1 ))))
done
n=13
for disk in {g..l}
do
        make-bcache -B /dev/sd${disk} -C /dev/nvme1n1p$n
        ((n = $(($n + 1))))
done
```
make-bcache -B /dev/sd${disk} -C /dev/nvme0n1p${n}中的参数含义为：

-B：指定后端磁盘设备，即数据盘。
-C：指定缓存设备，用于加速数据盘。

举例：后端磁盘为“sdb”，缓存设备为“nvme0n1p13”

make-bcache -B /dev/sdb -C /dev/nvme0n1p13
执行脚本。
1
bash create_bcache.sh

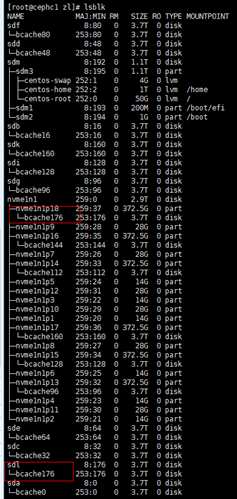

查看Bcache设备是否创建成功。
```
lsblk
```
Bcache设备可找到对应的数据盘和相对应的cache盘，则创建成功。

部署Ceph

安装Ceph软件并部署MON、MGR节点。
详细操作请参见《Ceph块存储部署指南（CentOS 7.6）》中的安装Ceph软件、部署MON节点和部署MGR节点。

部署OSD节点。

操作前请确认哪些硬盘作为数据盘使用，并确保数据盘中没有未清理的分区。若存在未清理分区，需先进行清除。

查看各硬盘下是否有分区。
1
lsblk
若存在分区信息，则清除分区信息（以盘符/dev/sdb为例）。
1
ceph-volume lvm zap /dev/sdb --destroy

在Ceph-Node 1上创建脚本create_osd.sh，将每台服务器上的12块Bcache盘作为OSD的数据盘。

cd /etc/ceph
vi /etc/ceph/create_osd.sh

添加以下内容：

#!/bin/bash
for node in ceph1 ceph2 ceph3
do
         j=7
         k=1
         for i in `ssh ${node} "ls /sys/block | grep bcache | head -n 6"`
         do
                 ceph-deploy osd create ${node} --data /dev/${i} --block-wal /dev/nvme0n1p${j} --block-db /dev/nvme0n1p${k}
                 ((j=${j}+1))
                 ((k=${k}+1))
                 sleep 3
         done
         j=7
         k=1
         for i in `ssh ${node} "ls /sys/block | grep bcache | tail -n 6"`
         do
                 ceph-deploy osd create ${node} --data /dev/${i} --block-wal /dev/nvme1n1p${j} --block-db /dev/nvme1n1p${k}
                 ((j=${j}+1))
                 ((k=${k}+1))
                 sleep 3
         done
done

此脚本内容只适用于当前硬件配置，其他硬件配置可参考此脚本。
ceph-deploy osd create命令中:
- ${node}是节点的hostname。
- --data选项后面是作为数据盘的设备，以Bcache的后端盘作为数据盘。
- --block-db选项后面是DB分区。
- --block-wal选项后面是WAL分区。
DB和WAL通常部署在NVMe SSD上以提高写入性能，如果没有配置NVMe SSD或者直接使用NVMe SSD作为数据盘，则不需要和--block-wal，只需要加--data指定数据盘即可。

在ceph1上运行脚本。
1
bash create_osd.sh
创建成功后，查看OSD是否创建成功。
```

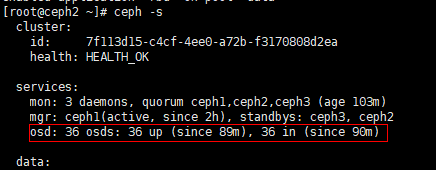

ceph -s
```
36个OSD都为up即为创建成功。

验证Ceph

Ceph的使用和验证指导请参见《Ceph块存储部署指南（CentOS 7.6）》中验证Ceph的相关内容。
