Erode3x3
使用3x3蒙版进行图像腐蚀，是ErodeBorder的一个特例，其默认蒙版元素全为非0有效。
腐蚀就是求局部最小值的操作，运算符是“
”，其定义如下：
该公式表示用蒙版B来对图像A进行腐蚀处理，其中B是一个3x3蒙版。通过蒙版B与图像A进行卷积计算，扫描图像中的每一个像素点，计算B覆盖区域的像素点最小值，并用这个最小值替换参考点指定的像素值实现腐蚀。

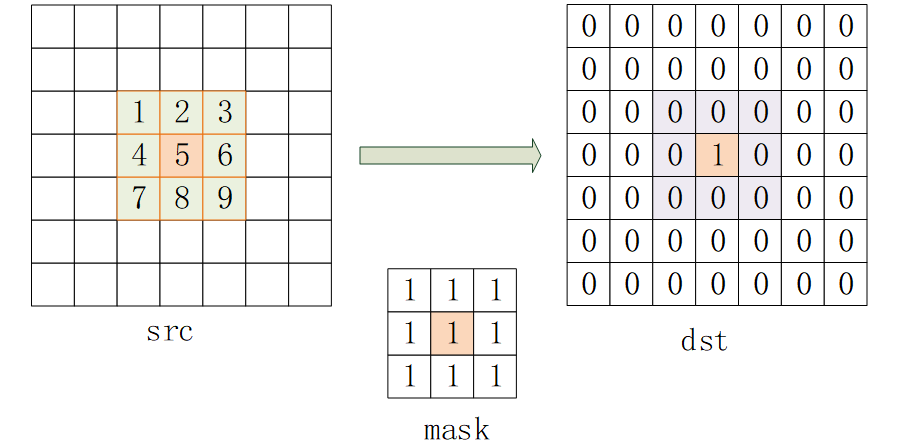

以下为接口输入输出图示：
函数接口声明如下：
HmppResult HMPPI_Erode3x3_64f_C1R(const double *src, int32_t srcStep, double *dst, int32_t dstStep, HmppiSize roiSize);
参数
参数名 |
描述 |
取值范围 |
输入/输出 |
|---|---|---|---|
src |
指向源图像的指针。 |
非空 |
输入 |
srcStep |
源图像中连续行的起点之间的距离（以字节为单位）。 |
非负整数，且为src数据类型的字节整倍数 |
输入 |
dst |
指向目的向量的指针。 |
非空 |
输出 |
dstStep |
目标图像中连续行的起点之间的距离（以字节为单位）。 |
非负整数，且为dst数据类型的字节整倍数 |
输入 |
roiSize |
源和目标图像感兴趣区域的大小（以像素为单位）。 |
roiSize.width∈(0, INT_MAX]，roiSize.height∈(0, INT_MAX] |
输入 |
返回值
- 成功：返回HMPP_STS_NO_ERR。
- 失败：返回错误码。
错误码
错误码 |
描述 |
|---|---|
HMPP_STS_NULL_PTR_ERR |
任何指定的指针为空。 |
HMPP_STS_SIZE_ERR |
roiSize的字段为零或负值。 |
HMPP_STS_STEP_ERR |
源或者目标Step存在零或负值。 |
HMPP_STS_NOT_EVEN_STEP_ERR |
srcStep或者dstStep不为其图像所属数据类型的字节长度的整倍数。 |
HMPP_STS_ROI_ERR |
源或者目标图像的宽和高比roiSize的字段+2的结果小。 |
源或目标图像的宽和高需比roiSize的宽和高分别大2像素，否则将返回HMPP_STS_ROI_ERR。
示例
#define SRC_BUFFER_SIZE_T 96
#define DST_BUFFER_SIZE_T 64
void Erode3x3Example()
{
HmppiSize roi = { 4, 4 };
const double src[SRC_BUFFER_SIZE_T] = {
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66,
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66,
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66,
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66,
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66,
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66,
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66,
11, 22, 33, 44, 55, 66, 77, 88, 22, 88, 77, 66
};
double dst[DST_BUFFER_SIZE_T] = { 0 };
const int32_t srcWidth = 12;
const int32_t dstWidth = 8;
int32_t srcStep = srcWidth * sizeof(double);
int32_t dstStep = dstWidth * sizeof(double);
HmppResult result = HMPPI_Erode3x3_64f_C1R(src, srcStep, dst, dstStep, roi);
printf("result = %d \ndst = ", result);
if (result != HMPP_STS_NO_ERR) {
printf("result error: %d\n", result);
}
for (int32_t i = 0; i < DST_BUFFER_SIZE_T; ++i) {
if (i % dstWidth == 0) {
printf("\n");
}
printf("%.2lf ", dst[i]);
}
printf("\n");
}
int main(void)
{
Erode3x3Example();
return 0;
}
运行结果：
result = 0 dst = 11.00 11.00 22.00 33.00 0.00 0.00 0.00 0.00 11.00 11.00 22.00 33.00 0.00 0.00 0.00 0.00 11.00 11.00 22.00 33.00 0.00 0.00 0.00 0.00 11.00 11.00 22.00 33.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
