软件架构

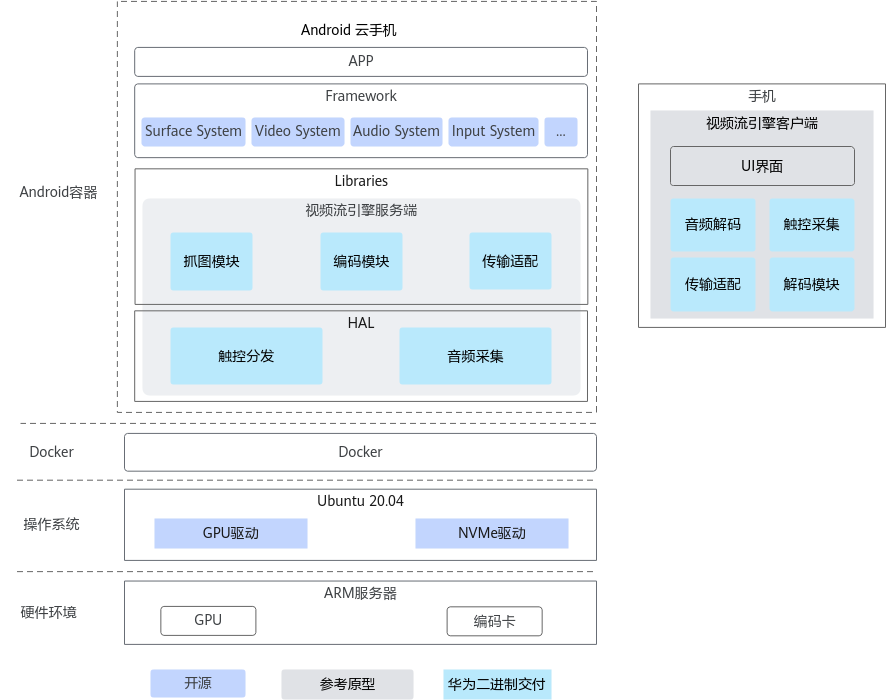

图1 视频流云手机架构图

视频流引擎包括服务端和客户端两个部分：服务端提供图像获取、图像数据编码等功能；客户端提供视频数据解码播放功能。在某些场景下还包含用户触控的获取和注入、音频数据的获取和播放等功能。

模块名称	功能描述
抓图模块	获取图像数据，输出格式为yuv420p。
编码模块	将抓图模块获取的YUV数据通过编码模块编码为H.264/H.265码流，并通过网络通信接口向客户端发送码流收据。
解码模块	接收服务器视频码流，并解码播放H.264/H.265码流数据。
音频采集	获取音频数据，输出OPUS或PCM格式音频数据。
音频解码	解码播放OPUS或PCM格式音频数据。
触控分发	向服务端Android云手机注入触控数据。
触控采集	获取触控数据。
