系统架构

机密计算CCA套件ARMv9 CCA架构中实现了机密虚拟机能力，其技术原理如图图1 机密计算CCA技术原理图所示。

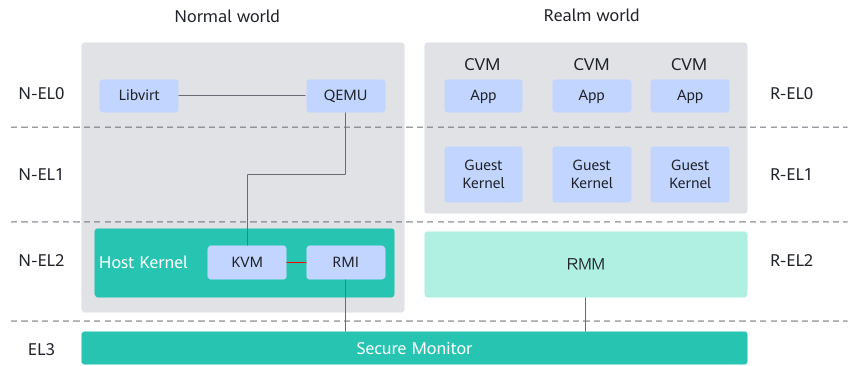

图1 机密计算CCA技术原理图

CCA在ATF（Arm Trusted Firmware）基础上构建Realm World虚拟化管理模块RMM，实现机密虚拟机间的内存隔离、上下文管理、生命周期管理和页表管理等机制，支持客户应用无需修改即可迁移到机密环境中。

CCA套件的机密虚拟机主要通过隔离机制，通过底层系统软硬件构造一个隔离可验证的执行环境，防止从外部访问或篡改运行在内部的代码和数据。即使攻击者具有最高系统权限，也不能对CCA机密虚拟机中的数据和代码进行读取以及访问。

CCA套件的机密虚拟机通过远程验证机制，通过远程验证服务提供的公钥基础设施对签名进行验证，实现对机密虚拟机内部软件的初始状态信任，从而建立完整的信任链条。

结合传统的数据加密技术，CCA套件的机密虚拟机实现了数据在存储、传输和计算全生命周期中的安全环境，利用硬件手段实现数据的“可用不可见”。

鲲鹏BoostKit机密计算CCA套件主要包括Host OS/Guest Kernel/QEMU等虚拟化组件、RMM模块和硬件Firmware，如图图2 鲲鹏BoostKit机密计算CCA架构图所示。

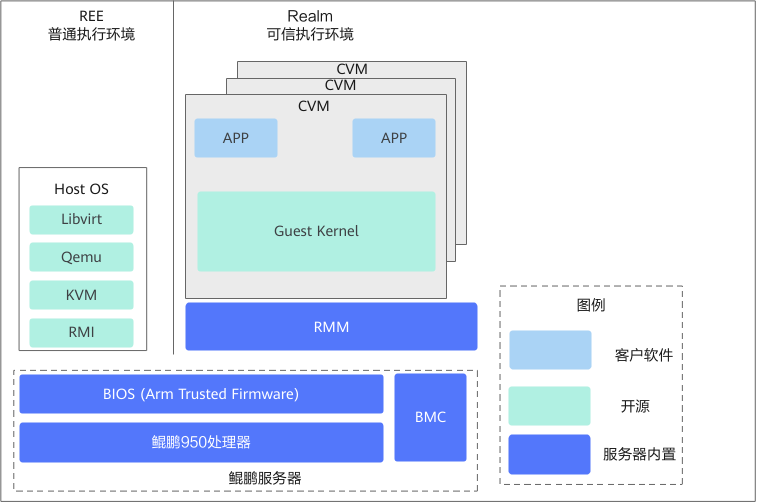

图2 鲲鹏BoostKit机密计算CCA架构图

表1 基于鲲鹏BoostKit机密计算CCA套件完整组成说明
类别	子类	说明
开源软件	Host OS/Guest Kernel/QEMU等虚拟化组件	客户自行选择支持CCA的Linux OS进行HostOS/GuestOS Kernel 的安装部署。HostOS和GuestOS Kernel目前已开源到openEuler社区。 libvirt和QEMU：负责机密虚拟机的部署和管理。 KVM模块：运行在Normal World中，完成任务调度和资源分配工作，并负责所有cVM的生命周期管理。 RMI接口：Realm Management Interface，KVM通过RMI与RMM通信。
华为交付件	RMM	运行在CCA内的虚拟化组件，负责机密虚拟机的CPU和内存的虚拟化管理。正常情况下，客户如果购买了支持CCA套件的鲲鹏服务器，RMM会内置于硬件平台内，后续可以通过升级RMM更新版本。
华为交付件	硬件Firmware	为支持CCA套件特性，硬件Firmware版本也进行了相关的适配： BIOS：支持对RMM的解密、安全启动，以及对涉及功能的配置。 BMC：支持对RMM的升级维护。支持CCA套件的硬件Firmware随同硬件在产线预装，客户需要通过硬件的Firmware版本获取途径获得更新。

请参考机密计算CCA特性指南的2 部署软件章节。
